Když mluvíme o automatizaci v průmyslu 4.0, mluvíme jak o úspoře času na obráběcích centrech CNC, tak o specializovaných softwarových řešeních CAD CAM. Časové úspory na strojích často pocházejí ze systémů, které byly automatizovány, ať už proto, že obráběcí stroje jsou schopny provádět více procesů automaticky, bez zásahu obsluhy, nebo proto, že software CAD/CAM obsahuje pomůcky pro automatizaci průběhu programování dílů.

Rozbalovací nabídka víceprocesu

Jedním z nejdůležitějších nástrojů pro automatizaci programování jsou přizpůsobitelné šablony, do kterých mohou technici vkládat své znalosti pro optimální obrábění různých typů dílů a materiálů. Tento typ šablon umožňuje urychlit programování podobných dílů v budoucnu, protože může být nutné provést třeba jen několik úprav, aby se dosáhlo optimálního obráběcího procesu, který již byl vyzkoušen.

Tato integrace optimalizuje pracovní postup od koncepčního návrhu až po finální výrobu, což má významný dopad na efektivitu, kvalitu a ziskovost.

Šablony pro víceproces - Muti-process templates

Šablony více procesů nám umožňují uložit všechny obráběcí procesy se všemi informacemi, které jsme v každém z nich nakonfigurovali, takže při vytváření nového dílu stačí vložit pouze ty obráběcí procesy, které považujeme za vhodné, a vybrat obrysy nového dílu.

Dostupnost a používání šablon pro více procesů nám umožňuje realizovat obráběcí programy během několika sekund, čímž je zajištěno, že použijeme procesy přizpůsobené našim preferencím a potřebám, čímž je zaručena bezpečnost a efektivita v každém kroku.

Výhody multiprocesní (víceproces) automatizace CAD/CAM

• Zkrácení doby cyklu: Automatizace opakujících se úkolů uvolňuje konstruktérům a výrobním inženýrům ruce, aby se mohli soustředit na strategičtější a kreativnější činnosti.
• Větší přesnost a kvalita: Automatizace minimalizuje lidské chyby a zajišťuje konzistentnost výroby.
• Zvýšení produktivity: Automatizace umožňuje vyšší produkci v kratším čase, což se projevuje ve vyšší efektivitě a ziskovosti.
• Lepší sledovatelnost a kontrola: Automatizace usnadňuje sledování a kontrolu procesů, což umožňuje lepší řízení kvality a rozhodování.
• Snížení nákladů: Automatizace může výrazně snížit výrobní náklady, a to jak na pracovní sílu, tak na materiál.

Multi-process(víceproces) šablony při programování frézovacích strojů

Pro frézování jsou víceprocesní šablony velmi univerzální, protože můžeme uložit celou obráběcí operaci nebo ji uložit po částech, to znamená, že pokud v naší firmě používáme sady nástrojů v závislosti na velikosti obrobku nebo dokonce v závislosti na stroji, kterému je obráběcí program určen, budeme moci tyto sady uložit samostatně a při vytváření dílu vybrat ty, které nejlépe vyhovují našim potřebám.

Stejně tak můžeme postupovat u všech typů nástrojů a sestav, například u hranolování dílce, hrubování z hlavního nástroje na vedlejší, kulové dokončování z hlavního na vedlejší se zbytkovými plochami, vrtání se závitováním, vrtákem, frézou a zahlubováním atd.

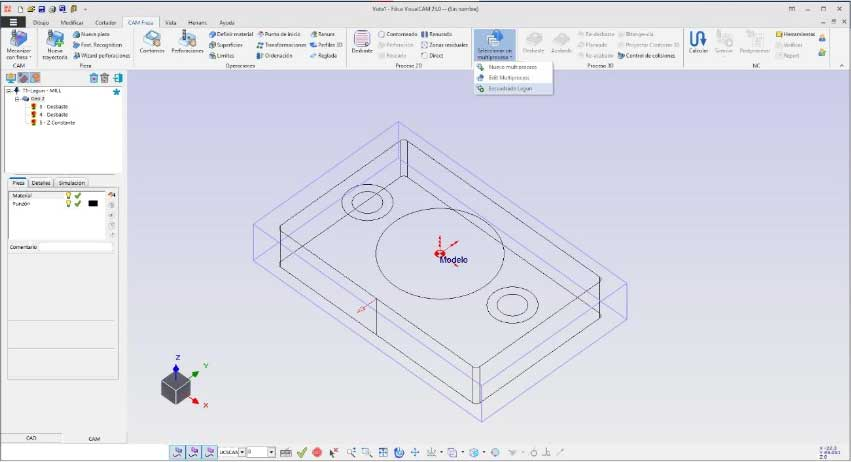

Na obrázku je znázorněn multiproces, který se skládá ze zarovnání povrchu, hrubování vnějšího obvodu a vnějšího konturování.

Multiprocesní šablony dostupné v systémech Fikus ST i FikusPlus nám poskytují nebývalou programátorskou všestrannost, protože bez ohledu na to, jaký díl máme, můžeme vždy nastavit obrábění se všemi parametry nástrojů, se kterými pracujeme, a jednoduše vybrat obrysy nového dílu a během několika sekund vytvořit obráběcí program.

Multiproces uloží veškerou konfiguraci procesů:

• Respektuje pořadí obrábění
• Použité nástroje
• Řezné rychlosti
• Boční a svislý průchod
• Ofset obrábění
• Vnitřní nebo vnější chladicí kapalina
• A všechny další možnosti obrábění

Multi-process (víceprocesní) šablony při programování elektroerozivního obrábění drátem

V technologii elektroerozivního obrábění drátem jsou stejně účinné víceprocesní šablony, které nám umožňují velmi svižně vytvářet přesné a efektivní programy obrábění v této složité technologii. Při programování drátového elektroerozivního obrábění se běžně hledají setinové a dokonce tisícinové úpravy, pro které jsou velmi užitečné pokročilé specializované programy CAD/CAM.

Typickým příkladem použití multiprocesních šablon je situace, kdy chceme dosáhnout specifického seřízení. Jakmile dosáhneme požadovaného nastavení, vygenerujeme multiprocesní šablonu a tímto způsobem si zaručíme, že až budeme příště potřebovat provést toto nastavení, pouhým zadáním multiprocesní šablony snadno provedeme obrábění s dokonalým nastavením, čímž se vyhneme ztrátě času při hledání správného nastavení.

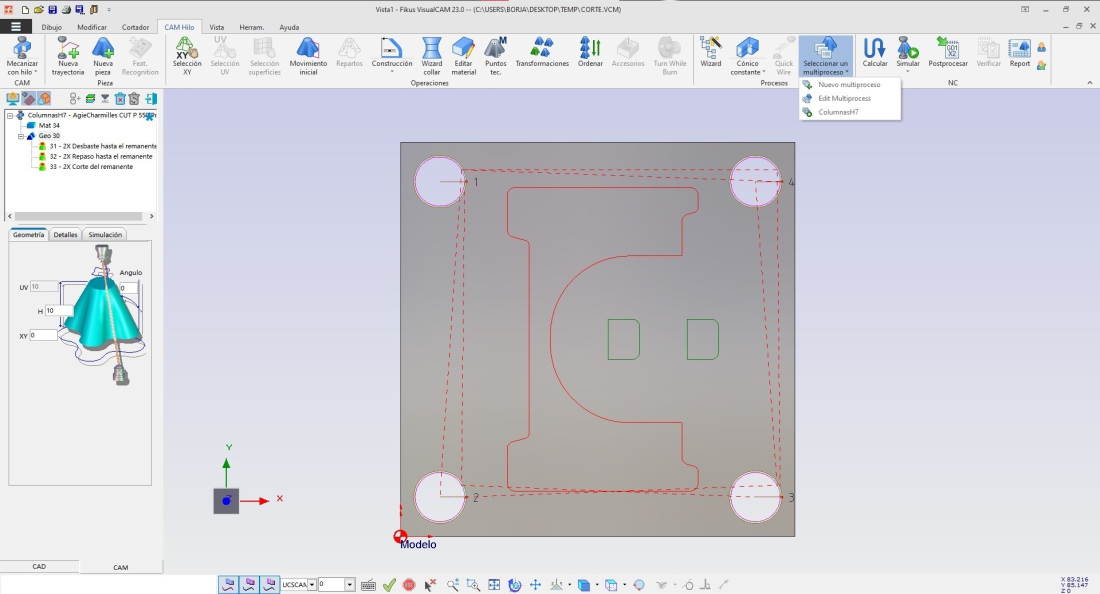

Na obrázku je zobrazen multiproces vytvořený pro výrobu prvků H7, který se skládá z hrubování na zůstatek - můstek, opětovného opracování na zůstatek - můstek a řezání zůstatku - můstku.

Fikus Visualcam je špičkovým řešením v oblasti elektroerozivního obrábění a nabízí svým uživatelům výkonné multiprocesní šablony, které uchovávají veškeré informace o obrábění:

• Typ a průměr drátu
• Typ materiálu
• Vzdálenost zůstatku (velikost můstku - spoje)
• závitování a řezání drátu po každém procesu
• Začátek v bodě navlékání a návrat do bodu navlékání
• Úroveň spolehlivosti
• Typ vstupu drátu
• Úprava rohu

Víceprocesní  (Multi-process) CAD/CAM automatizace je výkonný nástroj, který umožňuje společnostem ve výrobním průmyslu zvýšit efektivitu, kvalitu, produktivitu a ziskovost.
