---> TECH tip: BOBCAM PRO RHINO V2 ODSTRAŇOVÁNÍ OTŘEPŮ

Technický tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozího týdne od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.

BobCAD-CAM nyní nabízí operace odstraňování otřepů při tříosých, čtyřosých a pětiosých operací frézování. Je nabízeno v programech BobCAD V34, BobCAM pro Solidworks V9 a nyní je nabízeno v naší nejnovější verzi BobCAM pro Rhino V2. V tomto příkladu se podíváme na funkci odjehlování v programu BobCAM pro Rhino V2. Jedním z praktických závěrů je, že bez ohledu na to, který CAD program znáte nejlépe, zda BobCAD, Solidworks nebo Rhino, náš CAM systém bude mít stejný pracovní postup.

Odjehlování, jak už název napovídá, je určeno k odvalování podél ostrých hran dílů za účelem odstranění otřepů/ostrých rohů. Tuto operaci lze aplikovat na širokou škálu dílů s využitím 3-5osých pohybů. Tato operace může požadované hrany identifikovat automaticky, nebo může uživatel omezit výběr hran, které má obrábět, pomocí výběru nebo použitím rozsahů. V tomto příkladu se zaměříme na 4osé odjehlování kolem válcového dílu.

Nejprve otevřeme soubor s dílem, který má několik drážek kolem válcového dílu. Po nastavení nové frézovací úlohy se čtyřosým strojem klikneme pravým tlačítkem myši na Nastavení stroje - 1 v úloze Frézování a vybereme možnost Frézovat víceose. Z možností vybereme dráhu nástroje pro odstraňování otřepů. Dále přejdeme na stránku nástroje a definujeme nástroj, který budeme pro tuto operaci odjehlování používat.

 Poznámka:  Pro dráhu nástroje pro odstraňování otřepů musí být definovaný kulový nástroj (např. kulová fréza, kuličková fréza / nástroj "lízátko" atd.)..

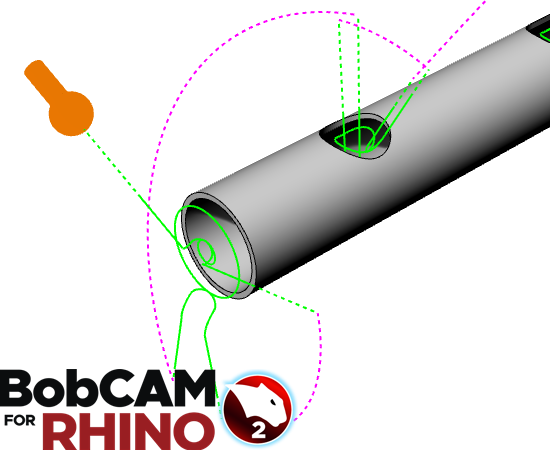

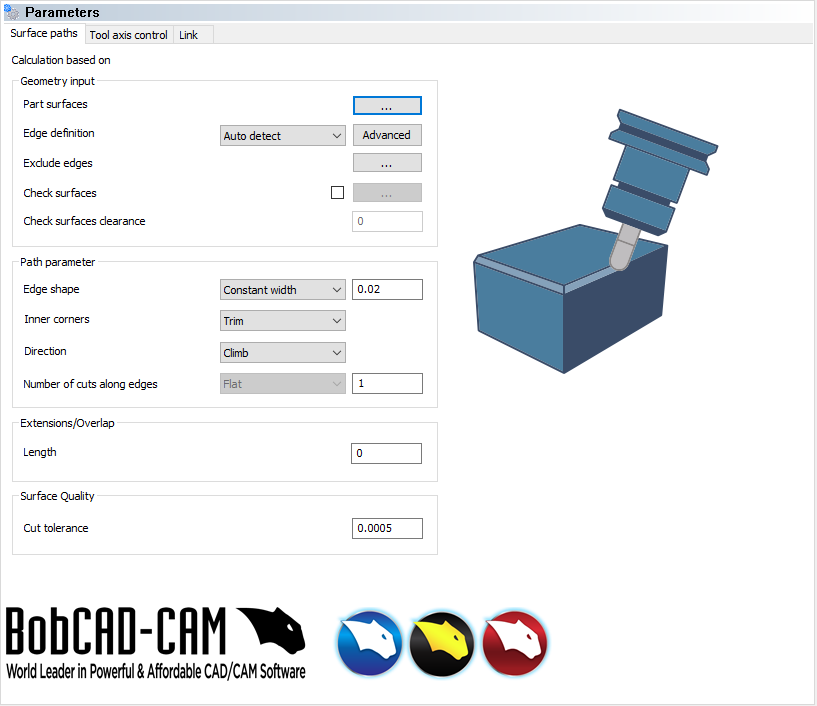

S vybraným nástrojem kuličková fréza ("lízátko") jsme vybrali model tělesa jako výběr Plochy dílů. Výběr Definice hran jsme ponechali na Automatická detekce a nevyloučili jsme žádné hrany. Poté jsme přešli na kartu Řízení osy nástroje, kde jsme nastavili Typ obrábění na 4osý (rotační) a nastavili osu na rotační osu stroje (v tomto příkladu osu X). Po kliknutí na tlačítko Vypočítat rozpoznal BobCAM všechny hrany, které mohl nástroj kolem tohoto válcového dílu obrobit.

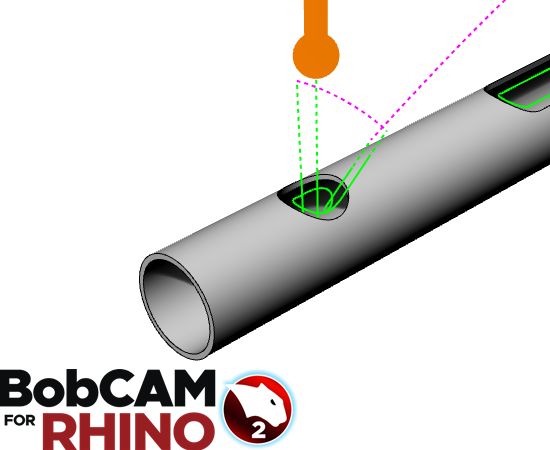

Všimněte si všech hran na vnitřní i vnější straně dílu, které by nástroj mohl odjehlit. Dokonce vytvořil dráhu nástroje kolem boků válcového dílu. Další příklad představuje funkci odjehlování s vyloučením těchto bočních hran. Vytvořili jsme další funkci odjehlování se stejnými parametry jako předtím. Jediným rozdílem je, že jsme klikli na tlačítko vedle možnosti Vyloučit hrany a vybrali boční hrany dílu, které chceme vyloučit. Kliknutím na tlačítko Vypočítat jsme vytvořili dráhu nástroje, která odjehlí pouze dvě drážky kolem v příkladu součásti.

Tato nová funkce pro odstraňování otřepů v systému BobCAD-CAM umožňuje uživatelům snadno generovat dráhu nástroje pro odstranění ostrých hran kolem daného dílu. Stačí vybrat díl, hrany, které mají být zahrnuty nebo vyloučeny, nástroj pro odjehlování a osy, kolem kterých se bude nástroj otáčet při odjehlování.

 Stáhněte si bezplatnou demoverzi programu BobCAM pro RHINO ještě dnes!
