=======> TIP: JAKÝ VÝZNAM MÁ POUŽÍVÁNÍ CAD CAM PRO PROGRAMOVÁNÍ SOUSTRUHŮ?

Vyplatí se pořídit si CAD/CAM pro programování soustruhů?

Většina dílen má CNC soustruh, ale ne všechny mají CAD CAM pro soustružení. Rozdíl je astronomický, když porovnáme počet dílen, které používají CAD CAM pro frézky, s počtem dílen, které používají CAD CAM pro soustruhy. Frézovací a obráběcí centra představují více než 80 % CAD CAM uživatelů, zatímco u mnoha dvouosých soustruhů programuje pomocí CAD CAM softwaru méně než 20 % uživatelů. Otázka tedy zní, proč nepoužíváte CAD-CAM pro soustruhy? Čtěte dále, abyste se dozvěděli, v čem spočívají klady CAD CAM pro soustruhy a proč byste měli soustruh programovat pomocí CAD CAM systému.

Proč používat CAD CAM pro soustružení?

Programátoři dvouosých CNC soustruhů říkají.

" Soustruh se snadno programuje pomocí připravených pevných cyklů a není třeba investovat do CAD/CAM."

Tvrdí, že naprogramování dílu v softwaru zabere více času než při naprogramování "na stroji" nebo že výroba stejného dílu nevyžaduje programování. " Stále vyrábíme stejný díl" Mnoho uživatelů mělo stejný názor, dokud se nedozvěděli o výhodách CAD CAM pro soustružení. Dnes si tyto argumenty rozebereme a zjistíme, zda se vyplatí pořídit si CAD/CAM pro programování soustruhů.

Pevné cykly / programování na panelu pro soustruhy

Pokud jste někdy programovali CNC soustruh, víte, že cykly jako G71 a G72 umožňují velmi rychlý a snadný proces programování. Stačí jednou definovat profil, který se má obrábět, přidat velikost válce a definovat vzdálenost mezi jednotlivými průchody a program lze odeslat do stroje.

Víme však, že vyřazením softwaru z tohoto procesu získáte rychlost při programování a zároveň něco obětujete:

Doba cyklu

Pevné cykly a další metody integrovaného programování nabízejí jednoduché a efektivní způsoby programování funkcí dílů. Jednoduchost se však nerovná efektivitě, často chybí obousměrné řezání a další "omezení" používaná ke zlepšení produktivity. Doporučuje se testovat jak pevné, tak další způsoby pro dosažení kratších časů cyklů, přičemž neparametrizované procesy často probíhají rychleji.

Obrábění "vzduchem"

Díky omezeným možnostem pro definici materiálu polotovaru a řízení směru řezu tráví pevné cykly a interní programování často tolik času řezáním "vzduchu" jako řezáním materiálu. Použití CAD CAM k omezení dráhy nástroje a zároveň přidání obousměrného řezání může v některých případech až 3x zvýšit produktivitu obrábění dílu.

Předcházení kolizím

Velkou výhodou CAD CAM softwaru pro soustruhy je možnost definovat nástrojové destičky a držáky, které se přidávají do procesu vytváření dráhy nástroje. Tam, kde vestavěné programování poskytuje styl a orientaci břitové destičky, přidává CAD CAM pro soustruhy kontrolu kolizí s břitovou destičkou i držákem, což dává programátorům možnost kontrolovat, zda obrábějí tam, kde mohou, a zajistit, aby neobráběli tam, kde nemohou.

Optimalizovaný CAD CAM pro CNC soustruhy

CAD/CAM systém, jako je například BobCAD CAM, má strategie a funkce určené k optimalizaci obrábění na soustruhu, jako jsou:

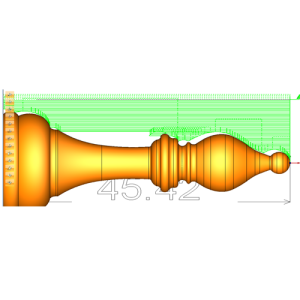

Soustružnický řezný vzor

Při programování pomocí cyklů neustále obrábíme lineárně . Nástroj vstupuje do cylindrického polotovaru a odebírá materiál přímočarým pohybem, dokud nedosáhne konce materiálu, pak se stáhne do výchozí polohy a proces opakuje tolikrát, kolikrát je třeba k hrubování materiálu.

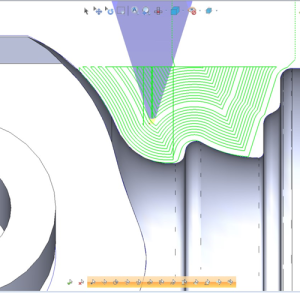

CAD CAM pro soustružnické "posunuté" řezné vzory

Nyní, když používáme CAD/CAM, máme k dispozici strategii řezání s odsazením, která na rozdíl od cyklů na panelu stroje používá místo lineárních pohybů pohyby, kterými sleduje tvar konečného profilu během celého procesu hrubování.

Výhody "posunutého" řezného vzoru:

Nástroj je stále v kontaktu s materiálem, což zvyšuje životnost nástroje a kvalitu hrubování.
Tím, že stroj sleduje tvar dílu, provádí méně vratných pohybů.
Dráha nástroje se přizpůsobuje tvaru materiálu, čímž se eliminuje řezání vzduchem, což je užitečné pro specifické materiály nebo opravy stávajících dílů.
Díky menšímu počtu rychloposuvových pohybů odjezdu a přejezdu se zkracuje doba řezání.

Operace hrubování

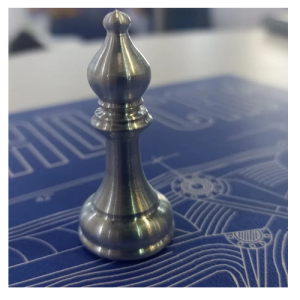

Hotový díl:

Pokud máte centrální nebo kruhový nástroj, můžete použít cik-cak posunutou dráhu, která bude kopírovat tvar finálního dílu a sníží počet odjezdů na nulu.

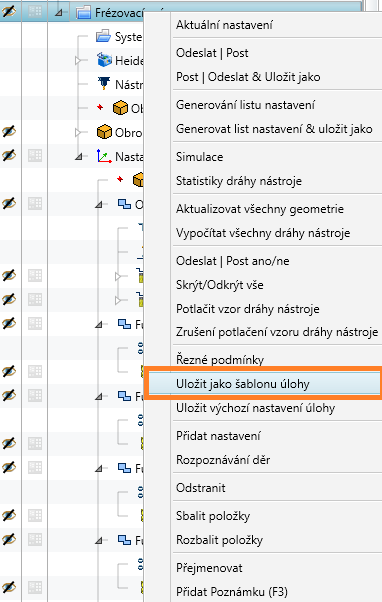

Šablony CAD CAM pro soustruhy

Šablony jsou jednou z nejvíce zjednodušujících a zároveň velmi oceňovanou funkcí, která byla do produktu v poslední době přidána. Pokud se chcete touto funkcí zabývat podrobněji, doporučujeme přečíst si tip "2D programování pomocí šablon". Šablony nám umožňují uložit procesy jakéhokoli programování v rámci BobCAD CAM, ať už se jedná o frézovací, soustružnické nebo elektroerozivní obrábění.

Pro soustružení představují šablony přímé řešení pro tvrzení "Trávím více času programováním v softwaru než u řídícího systému na stroji". Pokud jsme si uložili šablonu se všemi řeznými parametry, jako jsou nástroje, držáky nástrojů, typy strategií, vzdálenosti kroků, kontrola kolizí, rychlosti a další, všechny tyto parametry jsou uchovány před použitím na jakýkoli jiný profil s podobnými vlastnostmi. Jinými slovy, díky šablonám nám stačí naprogramovat díl pouze jednou, takže každý nový kus s podobnými parametry vyžaduje pouze načtení šablony a výběr geometrie, čímž se doba programování zkrátí z minut na sekundy.

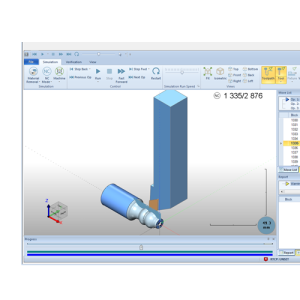

Simulace CAD CAM pro soustruhy a kontrola kolizí

Ačkoli to není jeden z nejčastějších důvodů, které uživatelé uvádějí, je to jeden z nejdůležitějších důvodů, proč mít CAD/CAM. V mnoha dílnách jsou drobné kolize, poškození obrobku a nástroje nebo nedodržení toleranční odchylky každodenním jevem a jsou považovány za součást práce. To však neznamená, že mnoha kolizím nebo nedokonalostem nelze zabránit. Ve všech soustružnických strategiích v systému BobCAD CAM může uživatel aktivovat kontrolu kolizí a přidat držák nástroje do procesu kontroly. Pomocí této funkce BobCAD zajistí, že destička ani držák nástroje se nedostanou do oblastí, kde by mohly vzniknout kolize.

Navíc pokud dojde k nějaké kolizi mimo strategii, uživatel může tuto kolizi vidět v naší virtuální simulaci. Všechny dráhy nástrojů vygenerované v CAD/CAM systému budou replikovány se stejnými parametry, jaké se používají na stroji. To neznamená, že na soustruhu již nikdy nedojde ke kolizím, ale počet problémů, které budete řešit, se výrazně sníží.

"Děláme výrobu a já vždycky dělám stejnou součást."
To je poslední argument, ale pokud můžeme na náš "stejný díl" aplikovat Šablony a Offset, můžeme jej naprogramovat během několika sekund, zkrátit čas obrábění a zlepšit kvalitu. Pokud tedy budete tento stejný díl programovat tisíckrát, může zkrácení několika sekund na stroji, stejně jako v procesech následného leštění a úspory na obráběcích nástrojích, představovat značnou úsporu času a peněz.

Závěr

Všechny tyto funkce vám mohou ušetřit peníze a čas, ale vždy záleží na konečném uživateli. Nezáleží na tom, zda si koupíte software pro soustruhy, frézky nebo pětiosé stroje, ale pokud neprojdete odpovídajícím školením a nemáte zíjem se zlepšovat a své znalosti aplikovat, žádná z těchto funkcí vám nepomůže. Pro někoho tak možná bude lepší pokračovat v programování na stroji..... Pokud však chcete dosáhnout pokroku, zkrátit výrobní časy, snížit výrobní náklady, tak vám nabízíme, abyste se učili a zlepšovali své procesy, protože software bude vždy lepší než programování na stroji. Práce na stroji tak bude snazší, pokud budete mít k dispozici CAM software a tento software budete znát.

K dispozici je mnoho zdrojů, kde se dozvíte více o programování dvouosého CNC soustruhu. Patří mezi ně online výukové programy, uživatelská fóra, individuální a odborné vzdělávací semináře. Poskytovatelé CAD CAM softwaru často nabízejí školení a podporu, která uživatelům pomůže rychle se seznámit s danou problematikou.
