TECH tip: 4OSÉ FRÉZOVÁNÍ - PROJEKCE KŘIVKY
Technický tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsem slyšel během předchozích týdnů od uživatelů softwaru BobCAD CNC. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.

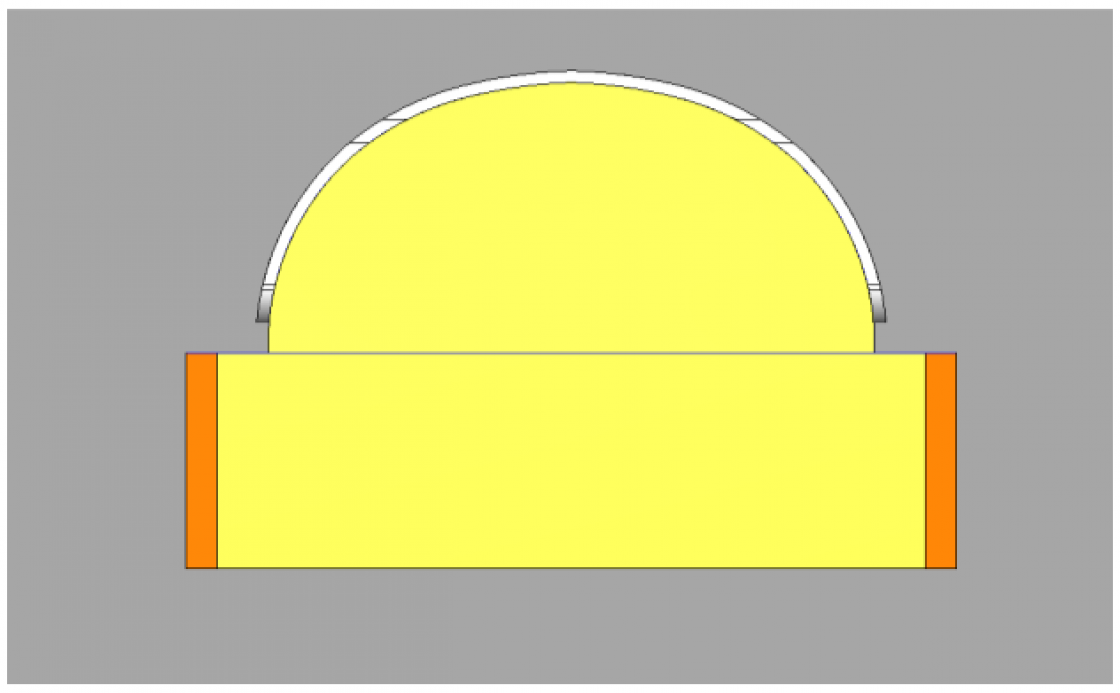

V tomto příkladu vidíme díl nad přípravkem, kde poloměr není kontinuální kolem geometrie. Nemohli bychom použít obalovou skupinu, protože nástroj by musel sledovat okolí rotační osy spíše ve tvaru elipsy a neustále měnit úhel sklonu kolem rotační osy. Budeme muset použít některou z drah nástrojů založených na povrchu, například Projekce křivky, která je součástí balíčku Frézování 4X Pro.

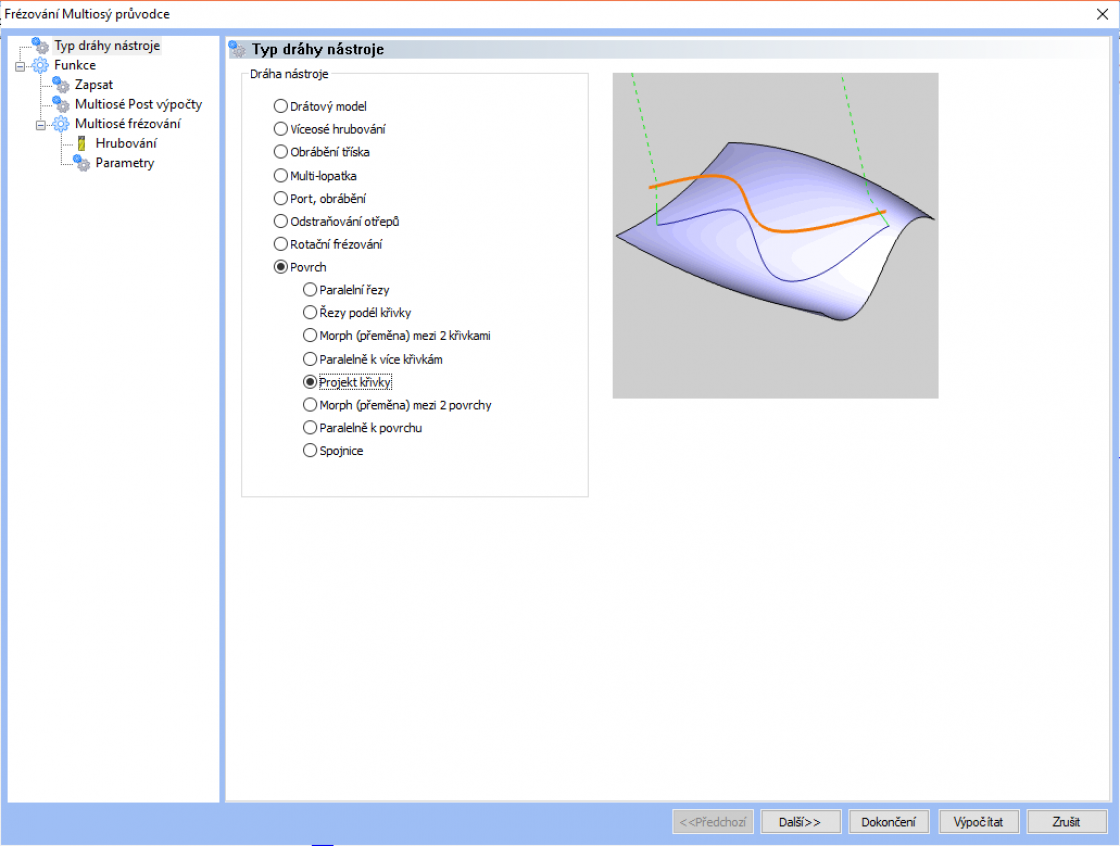

Funkce Projektovat křivku slouží k vytváření promítaných drah nástrojů pomocí uživatelem definované geometrické křivky, offsetu (posunu) této křivky, radiálního nebo spirálového vzoru. Při výběru geometrie křivky přímo z povrchu je promítnutá dráha nástroje totožná s originálem. Když je geometrie křivky nad povrchem, existuje více možných výsledků v závislosti na scénáři a výběru parametrů. Tento vzor lze použít k vytváření rytin a také spirálových nebo radiálních dokončovacích vzorů pro kompletní povrchy. V tomto případě budeme vytvářet radiální dokončovací průchod kolem tohoto dílu. Začneme tím, že klikneme pravým tlačítkem myši na Nastavení stroje - 1 ve stromu CAM existující frézovací úlohy a vybereme možnost Víceosé frézování. Poté vybereme typ operace Projekt křivky v rámci operací založených na dráze nástroje na povrchu.
Po výběru této operace můžeme přejít na stránku nástroje a definovat konkrétní nástroj, který používáme. V tomto příkladu jsme vybrali válcovou frézu (plochý frézovací nástroj), který bude sledovat šedou barvou boky dílu a oranžovou barvou sledovat pravý horní povrch přípravku. Po stránce nástroje je na další stránce možné vybrat geometrii pro definování dráhy nástroje. Prvním výběrem, Projekční křivky, budou horní hrany dílu v šedé barvě. Jako poznámku na okraj lze uvést, že Projekční křivky mohou být drátěným modelem z objemového modelu tělesa. Může to být i geometrie, která ještě nebyla promítnuta na zakřivený povrch. Operace Projekt křivky promítne dráhu nástroje na povrch automaticky.
Tím se dostáváme k volbě Řídící povrch. To je povrch, na který se bude promítat dráha nástroje. Pod tímto výběrem geometrie se nachází několik užitečných možností:
- Offset (odsazení) řídících ploch - slouží k ponechání zbytku materiálu na dílu nebo k frézování za zvolenou řídící plochou.
- Strana řezu - definuje nastavení kompenzace nástroje pro prvek jako Střed (žádná), Vlevo nebo Vpravo. Zvolili jsme možnost Vlevo, abychom při řezání po směru hodinových ručiček kolem součásti posunuli dráhu nástroje směrem ven. Při vytváření gravírovací operace byste zvolili Střed.
- Offset (posunutí) strany řezu - přidá další posunutí dráhy nástroje od projekčních křivek. Používá se pouze při nastavení parametru Strana řezu na hodnotu Vlevo nebo Vpravo.
V této operaci jsme neměnili žádná další nastavení, ale na této stránce můžete změnit toleranci obrábění (řezu). Můžete také přejít na další záložky (stránky) pro ovládání osy nástroje a nastavit tuto operaci na dráhu nástroje 3x, 4x nebo 5x a nastavit konkrétní rotační osu. Další karty zahrnují Kontrolu kolize pro kontrolu povrchů před kolizí nebo zaříznutím v rámci dráhy nástroje; Propojení pro nastavení najetí, vyjetí a propojení mezi různými oblastmi dílu; Hrubování, pokud chcete před operací přidat několik hrubovacích průchodů; a Utility pro maximální úhlové kroky kolem rotační osy a další různá nastavení.
Zde je dráha nástroje promítnutá kolem zakřivených ploch přípravku. Tato funkce je k dispozici v balíčku Frézování 4X Pro, kde se nástroj může otáčet a pohybovat mimo osu rotační osy.
