---> TECH tip: MODUL SONDA

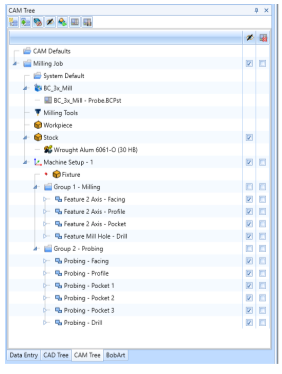

Tento  technický tip se zaměří na nový modul Sonda a některé zajímavé nové funkce, které v tomto modulu nabízíme. Zde je příklad souboru součásti, kde jsme nejprve seskupili všechny operace frézování a poté jsem seskupili všechny cykly sondy. Všechny tyto sondovací cykly v této skupině slouží ke kontrole měření na hotovém obrobku. Cykly sondování v tomto souboru obrobku zahrnují kontrolu měření čela obrobku, vnějšího profilu, hloubky a šířky kapsy, šířky ostrůvku a průměru otvorů.

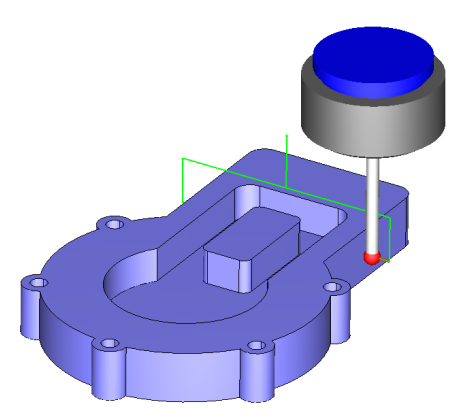

Operace sondování má stejný pracovní postup jako operace frézování. Chcete-li začít vytvářet cyklus sondování, musíte nejprve kliknout pravým tlačítkem myši na Nastavení stroje ve stromu CAM. Z možností vyberte možnost Sonda a poté vyberte geometrii, kterou bude nástroj pro měření sondou měřit. Na ukázkovém obrázku níže je dráha nástroje z jednoho ze sondovacích cyklů.

Při operacích sondy stačí vybrat povrchy obrobku, které chcete měřit. V této ukázkové sondovací operaci jsem potřeboval vybrat pouze tyto dva vnější povrchy na vnější straně obrobku. BobCAD automaticky určí cyklus sondování, který se má použít, na základě výběru geometrie. Tento cyklus sondování je "síť"z jednoho povrchu na druhý na vnější straně obrobku. Máte také možnost nastavit bezpečnou rovinu | rovinu vůle. Tímto způsobem se sondovací nástroj zatáhne dostatečně vysoko, aby se vyhnul případným kolizím.

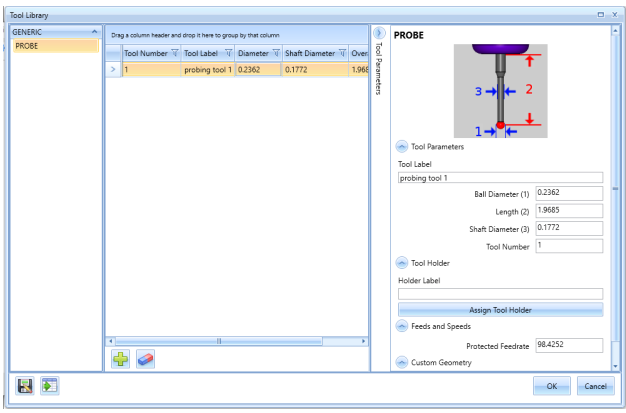

Nástroj Sonda  můžete definovat na stránce nástroje každé sondovací operace. Na této stránce nástroje můžete zvolit jiný nástroj ze zásobníku nástrojů, přejít do zásobníku nástrojů a přidat nástroje ze své knihovny nástrojů a také ručně zadat údaje specifické pro nástroj do sekce Údaje o nástroji na této stránce (dialogovém okně). Tato stránka vám také pomůže při přiřazování čísel nástrojů a offsetů  a také rychlostí a posuvů. Můžete zadat hodnoty jednotlivých parametrů geometrie nástroje a můžete také definovat vlastní geometrii sondovacího nástroje nakreslením profilu sondovacího nástroje.

Na této stránce nástroje můžete také nastavit bezpečnou rychlost posuvu. Bezpečná  rychlost posuvu nastavuje rychlost, kterou se bude sonda pohybovat v režimu bezpečného polohování. V tomto režimu se sonda zastaví, pokud se dostane do kontaktu s překážkou.
