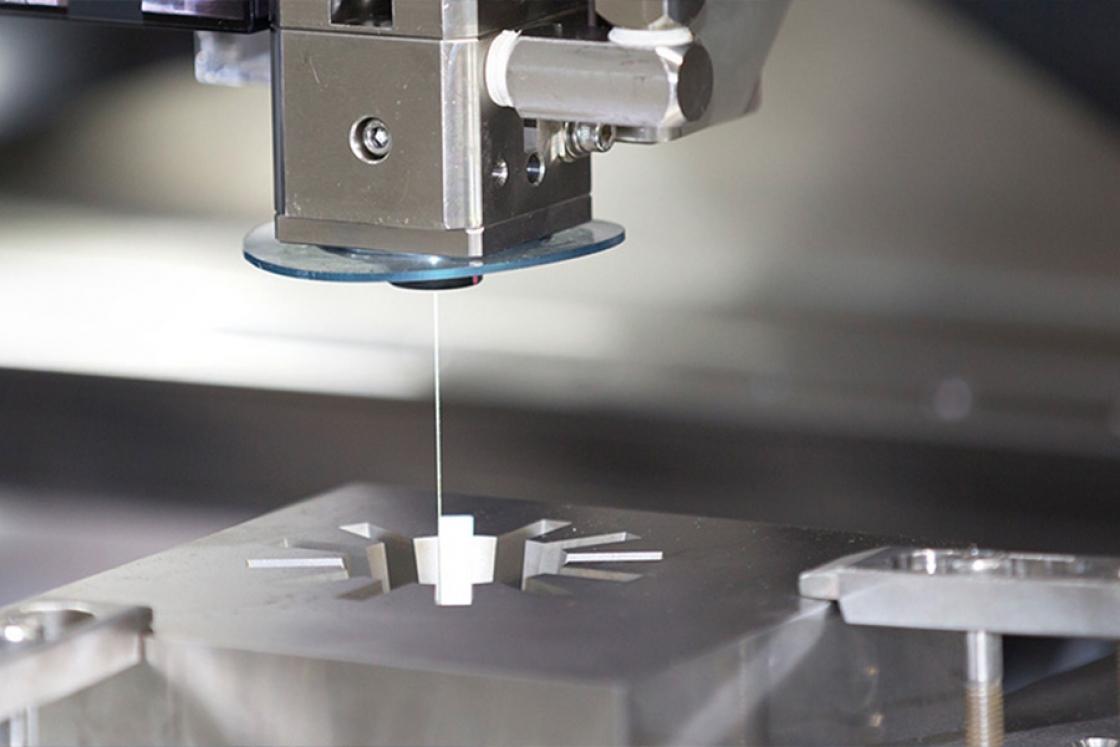

Drátové elektroerozivní řezání | Wire-EDM
Navrženo pro přesnou výrobu a dělení tvrdých slitin
| STÁHNOUT ZKUŠEBNÍ VERZI ZDARMA |
Máte otázky? Zavolejte na číslo +420 702 866 540 a promluvte si s CAD CAM profesionálem!
OBSAHUJE také: ŠABLONY DOKUMENTŮ
Zrychlete programování drátového řezání pomocí uživatelsky definovaných šablon strategie obrábění. Ukládejte, archivujte a načítejte uživatelsky přizpůsobené funkce obrábění přímo z průvodce dráhou nástroje.
NOVÉ VÝKONNÉ FUNKCE DRÁTOVÉHO ŘEZÁNÍ (WIRE EDM)
Snadno a rychle a naprogramujte složité tvary dílů s konstantním úkosem, variabilním úkosem, s plochými oblastmi, s ostrými nebo zaoblenými rohy pomocí 2osé a 4osé dráhy nástroje. Použijte otevřené, uzavřené, vnitřní nebo vnější feature - vlastnosti prvků řezu definovaných pomocí CAM technologie řízené průvodcem. Tento výkonný software umožňuje používat přizpůsobené vícenásobné řezy, nezávislé najetí a vyjetí, zastavení, můstky, řezné podmínky a synchronizaci pro 4 osé řezání. Kompletní programovací řešení pro drátové řezání ((wire EDM), které pracuje s obráběcími stroji Mitsubishi, Fanuc, Sodick, GFMS a dalšími CNC stroji elektroerozivního drátového řezání (Wire EDM).

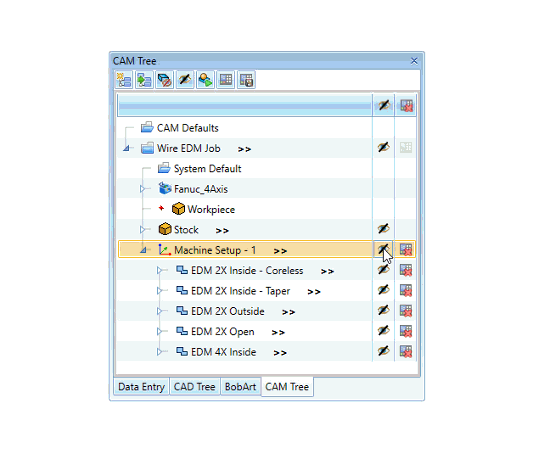

Vylepšení stromu CAM (nová funkce)
Nový pracovní postup zvyšuje produktivitu a poskytuje lepší uživatelský komfort při optimalizaci cyklů tvarového řezání pro tvorbu dráhy nástroje 2 a 4osého elektroerozivního obrábění. S novou a vylepšenou navigací a pracovním postupem CAM stromu ve verzi V34 můžete rychleji odesílat a spouštět obrábění.

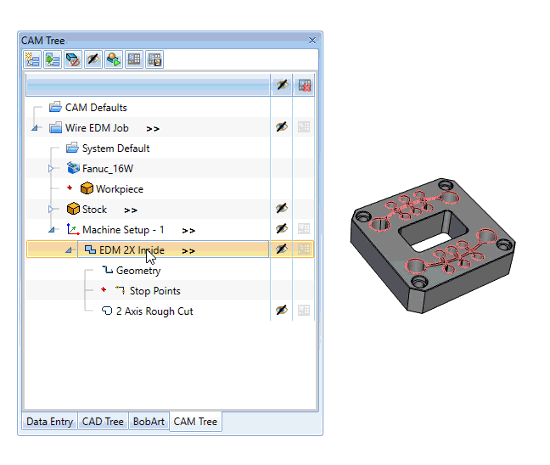

Kopírování s geometrií (nová funkce)
Ušetřete čas při provádění změn dráhy nástroje pomocí kopírování s geometrií pro obráběcí prvky. Tato nová funkce CAM umožňuje uživatelům kopírovat obráběcí prvky včetně výběru geometrie. Zrychlení opakování dráhy nástroje je možné díky eliminaci nutnosti opětovného výběru geometrie.

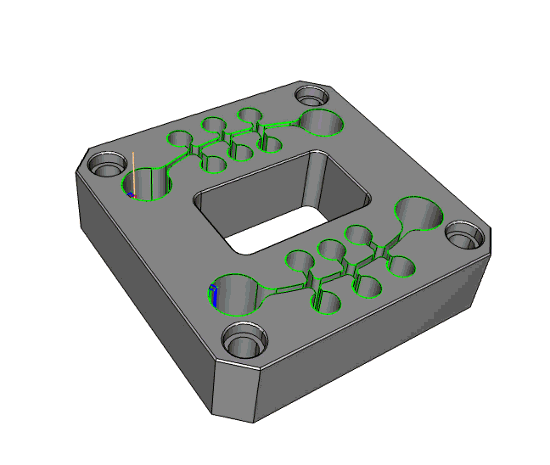

2osé uvnitř venku nebo otevřené
Výběr a programování tvarů na základě 2D geometrie, drátového modelu, hran povrchu, smyček a ploch. Použijte hrubovací řez, řez s můstky (spoji) a současně dokončovací řez pomocí Průvodce 2 osami v aplikaci BobCAD.

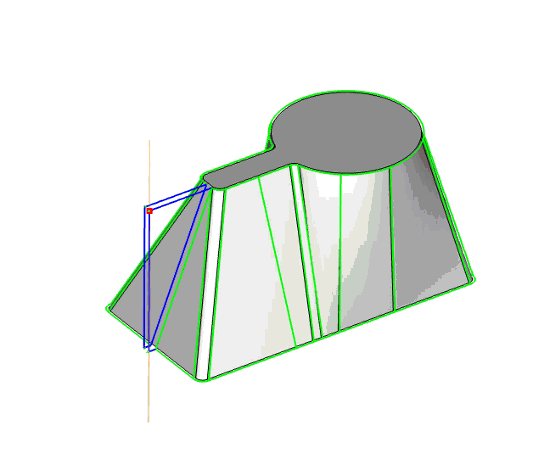

4osé uvnitř venku nebo otevřené
Výběr a programování tvarů na základě 2D geometrie, drátového modelu, , hran povrchu, smyček a ploch. Speciální možnosti synchronizace pro zarovnání horních a dolních vodítek. Aplikujte hrubovací řez, řez s můstky (spoji) a současně dokončovací řezy pomocí Průvodce 4 osami v aplikaci BobCAD.
Neobyčejně přesný CAD-CAM software pro drátové řezání
Drátové řezání (Wire EDM) je kompletní CAD-CAM systém pro 2D geometrii, drátové, plošné a objemové modely, který poskytuje velmi přesné řezy s vynikajícími povrchy v snadno použitelném CNC programovacím softwaru. Umožňuje vám vytvářet a importovat modely součástí, přiřadit strategii dráhy drátu, simulovat a generovat G-kódy specifické pro váš elektroerozivní drátový stroj a jeho řídící systém. Díky intuitivnímu pracovnímu postupu BobCAD usnadňuje programování přesných řezů pro celou vaši výrobu součástí v úzké toleranci. Přináší výsledky, které jsou v souladu s přísnými požadavky na řezání v oblasti výroby forem, střižných nástrojů a dalších oblastech.

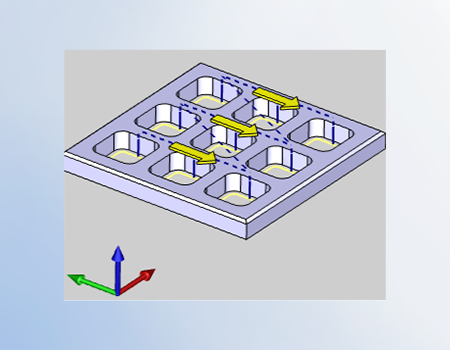

Pořadí obrábění
Řízení pořadí řazení operací, které obsahují více řetězců profilu. Vyberte si z nejbližší, žádné třídění, směr X, směr Y s možností výběru rohu počátečního bodu pro řazení.

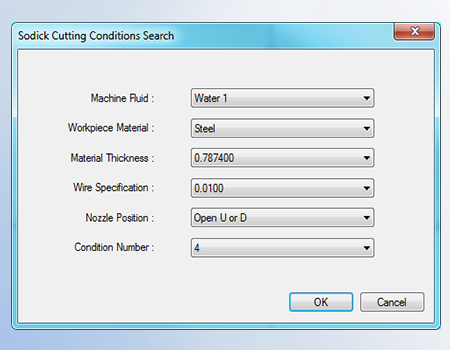

Řezné podmínky - technologie
U strojů, které vyžadují programy v G-kódu s podmínkami řezání, použijte BobCAD vestavěný nástroj v tabulce podmínek řezání. Uživatelé mohou aktualizovat a ukládat podmínky, přidávat komentáře a ukládat výchozí hodnoty.

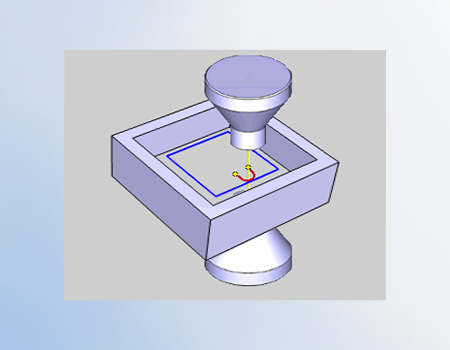

Najetí / Vyjetí
Určete, kde a jak váš drát najede do a vyjede z řezu. Vyberte si z kruhového, kolmého, kolmého smíšeného, rovnoběžného, vybraného bodu nebo vybraného bodu napojení.

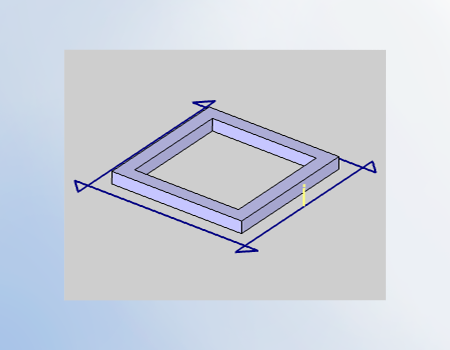

Typy rohů
Pro vnější a vnitřní rohy použijte speciální typy rohů. Vyberte si z ostré, zaoblené,-poloměr smyčky, délka smyčky-, trojúhelník a půlící čára.

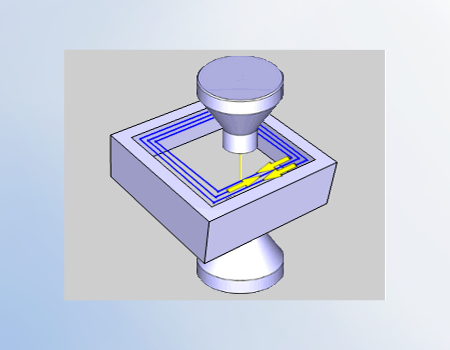

Dokončovací řezy
Upravte počet průchodů -dokončovacích řezů dle požadavků zadáním uživatelem. Zaškrtávacím políčkem můžete otočit směr dráhy nebo zvolit reverzní průchod dokončování.

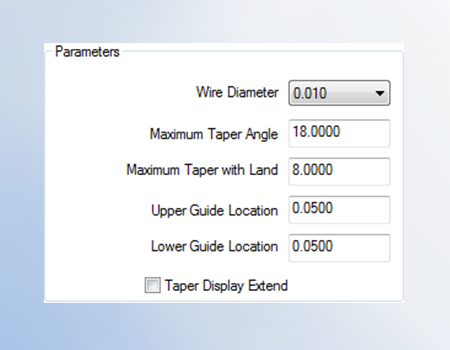

Nastavení parametrů
Upravte své aktuální nastavení a definujte možnosti specifické pro stroj / úlohu. Definujte průměr drátu, maximální úhel zkosení, umístění horního vodítka, umístění spodního vodítka, automatické navlékání a další!
VYBERTE SI ŘADU SOFTWARU BOBCAD-CAM

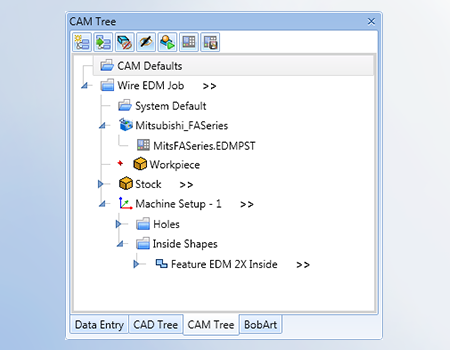

Skupiny
Uspořádejte svůj CAM strom pomocí skupin. Přetáhněte features funkce obrábění do složky skupiny. Deaktivujte zpracování postprocesorem, zobrazte dráhu nástroje, vytvářejte vzory a přidejte podřízené skupiny pomocí pravé nabídky myši.

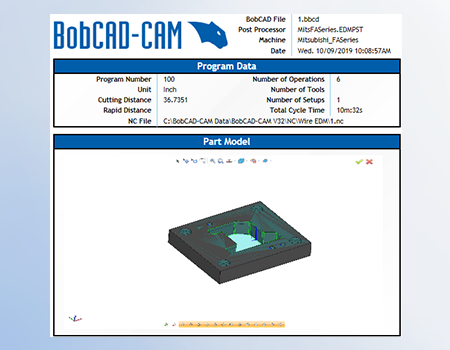

Seřizovací list
Automaticky vytvářejte XML seřizovací listy, které lze přizpůsobit. Zpráva o programových datech, náhled nastavení, datech polotovaru, seznamu operací, doby cyklu a další.

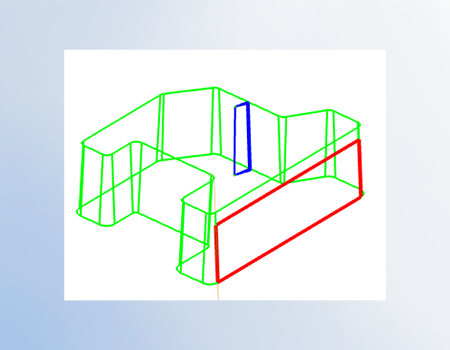

Vykreslování
Graficky zobrazte jakoukoli feature funkci operace na obrazovce a ověřte počáteční - startovní bod drátu, směr řezu, pořadí řezu a další.

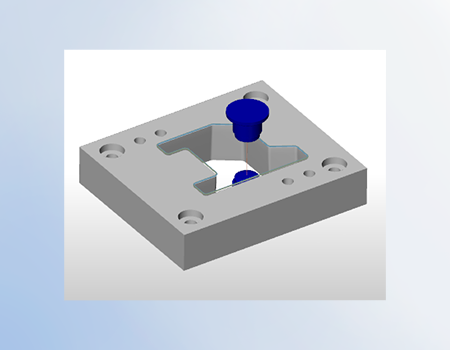

Simulace s modelem tělesa
Sledujte 3D simulaci vašich drah řezu drátu ve virtuálním obráběcím prostředí. Spuštění, zastavení, rychlý posuv vpřed, krok vpřed, krok zpět, skok na další nebo předchozí operaci a další. Speciální ověřovací nástroje pro testování tvarů řezů a oddělení od polotovaru.

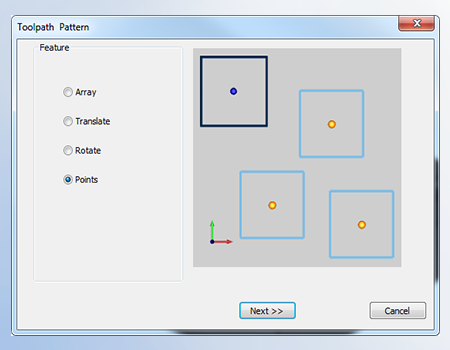

Vzory dráhy nástroje - násobné rozmistění
Vytvářejte kopie features funkcí obrábění pro zkrácení doby programování. Pro umístění dalších řezů použijte pole, posunutí, otočení a polohy bodů.

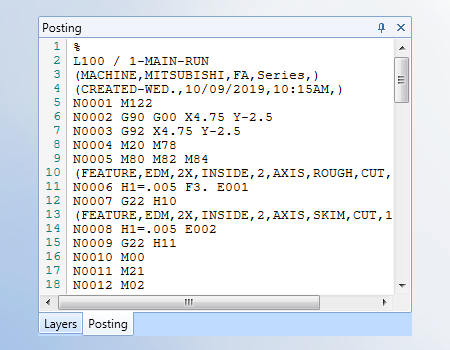

Přizpůsobitelné postprocesory
BobCAD je dodáván s mnoha přeinstalovanými obecně rozšířenými post procesory. Můžete si také stáhnout post procesor z našeho portálu podpory. Uživatelé mohou otevřít textový procesor v textovém editoru a podle potřeby provádět změny. Pro speciální funkcionalitu používá post procesor API.
DALŠÍ FUNKCE ZAHRNUJÍ
Dynamické kreslení
Knihovna tvarů
2D / 3D drátové modely
2D Booleovské operace
Promítnutí do rovin Z.
Zobrazení řezu
Nástroje pro vytváření 2D a 3D geometrie
Konstrukce povrchu, ploch
Modelování těles
Booleovské operace těles a úprav povrchu
CAD Utility, Překlady, Zrcadlení, Šití a rozpojení
Průvodci konstrukcí ozubených kol, vaček
Mřížka vzorů
Funkce textu / písma a kompletní kótování dílů
Vyčištění a optimalizace geometrie s vymazáním dvojitých entit
Import / export a interoperabilita CAD dat
Průvodce nastavením úlohy
Dynamic Machining Strategies ™
Operace kopírování a vkládání
Rozbalení a sbalení stromu
Přizpůsobitelné seřizovací listy
Průvodce polotovarem
Několik nastavení zařízení
Knihovna rychlosti a posuvu materiálu
Knihovna držáků nástrojů
Individuální a složené operace děr
Databáze nástrojů
Vypočítané posuvy a rychlosti založené na materiálu
Možnost ukládání a načítání funkcí
3D simulace
Výběr pracovního ofsetu
Výběr typu chlazení
Výstup podprogramu
3D obloukový tvar - rovinné řezy G17, G18 a G19
Asociativní strom CAM
