======> POKROČILÉ CAD FUNKCE V BOBCAD CAM

Extrakce izokřivek, siluet, pokročilé díry.

V tomto příspěvku se seznámíme s nejnovějšími CAD funkcemi pro navrhování , které byly přidány do posledních tří verzí programu BobCAD CAM. Cílem je, abyste využili mnoho stávajících funkcí systému, o kterých možná ani nevíte, a které vám pomohou při vytváření a opravách všech typů modelů. V tomto příspěvku si prozkoumáme extrakci izokřivek, siluetu a pokročilé díry. 

Extrakce izokřivek: 

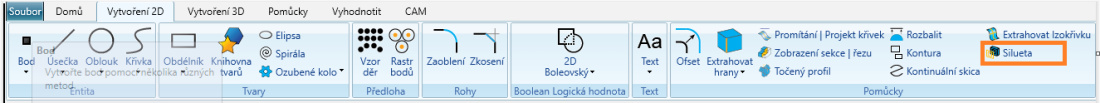

Tato užitečná funkce nám umožňuje vytáhnout geometrii z existujících povrchů a opravit geometrii importovaných dílů, vytvořit vodicí geometrii pro složité procesy ve 4. a 5. ose nebo cokoli jiného, co můžete potřebovat.  Jak víme, 3D drátová geometrie může být klíčová pro stanovení hranic, vytvoření povrchů nebo definování vstupních a výstupních bodů pro CAM procesy. Zatímco jste vždy mohli vytvářet geometrii drátěných rámů z těles a ploch, nyní můžete 3D drátěné rámy vytáhnout přímo z izometrických křivek ve stávajících plochách.  Funkci Extract Isocurve najdete ve skupině Utilities na kartě Create 2D.

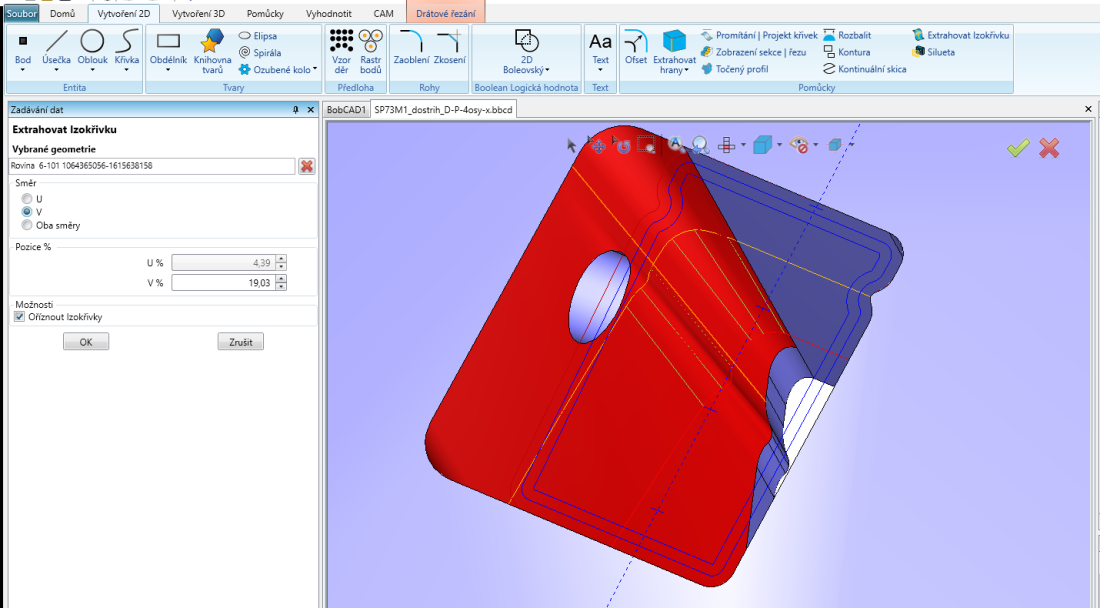

Iso křivky lze generovat ve směru U, V nebo v obou směrech současně. U představuje směr povrchu a V je druhý. směr povrchu.

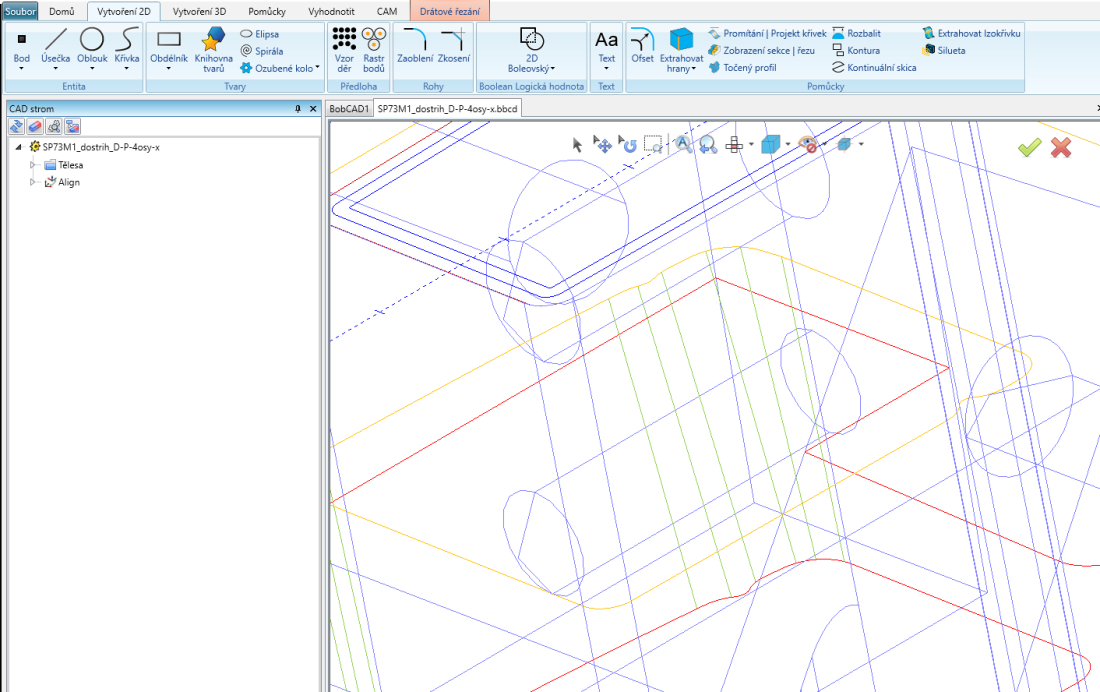

Zobrazený příklad nám ukazuje vytvoření dodatečných synchronizačních křivek pro čtyřosé řezání drátem,

Silueta: 

Tato funkce umožňuje generovat 2D drátovou geometrii z jakéhokoli typu modelu tělesa, včetně stereolitografie nebo souborů STL.  Ačkoli jste vždy mohli vytvářet dráhy nástrojů pro modely těles a soubory STL, vůbec poprvé můžete automaticky vytáhnout promítnutý obrys (siluetu) jako 2D wireframe! To je velký rozdíl oproti tomu, když se musíte pokoušet o vytvoření přesné referenční geometrie ručně. 

Pokročilé díry:

Tato funkce mění pravidla hry v 3D návrhu a může být velkým pomocníkem při programování. Pomocí ní můžete automaticky vytvářet přesnou 3D geometrii děr a také označovat díry vlastnostmi závitů, které lze využít v programu Rozpoznávání děr k automatickému použití správných nástrojů! Stačí vybrat pozice děr, zadat potřebné údaje do políček Pokročilé díry a uvidíte, jak se náhled 3D děr aktualizuje v reálném čase!

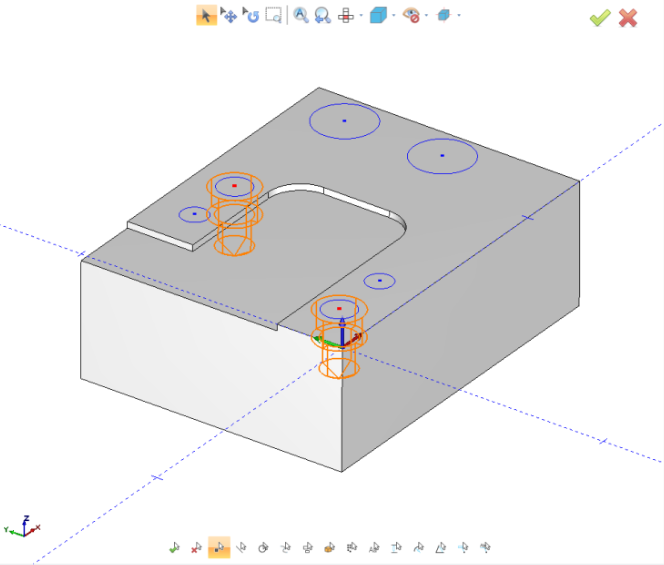

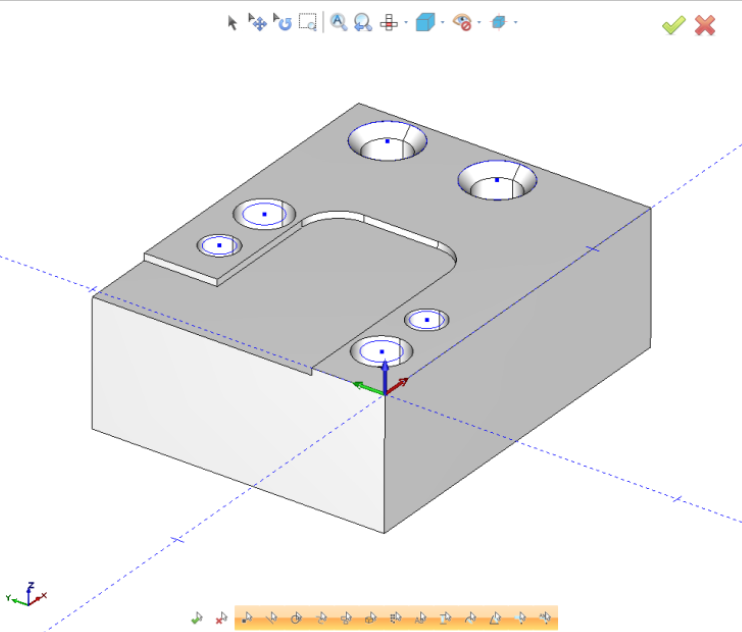

 Použití této funkce zefektivňuje a zjednodušuje návrh. Pomocí této funkce stačí vytvořit body v horní části zamýšlených pozic děr a ve skupině Solid Boolean na kartě Create 3D vybrat možnost Advanced Holes. V otevřeném dialogovém okně Pokročilé díry zvolte svou a vyberte typ díry, kterou chcete vytvořit. Ať už zvolíte zkosení, protilehlou díru nebo díru, stačí aktualizovat parametry a náhled vám přesně ukáže, co budete mít. Když jsou parametry správné, stačí stisknout tlačítko OK a systém vytvoří díry přímo v tělese. Navíc se tím ve stromu CAD vytvoří funkce Pokročilé díry, kterou můžete kdykoli stejně snadno upravovat!

Kromě vytvoření modelu tělesa, u kterého lze nyní v simulaci zkontrolovat přesnost oproti modelu z polotovaru po odebrání obráběného materiálu, BobCAD-CAM rozpoznává tyto vlastnosti přímo v prostředí CAM pomocí funkce Rozpoznávání díry. Tyto dvě funkce, které se použijí ruku v ruce, výrazně zkrátí programování děr a změní způsob vaší práce!

Doufám, že Vám to pomohlo! Připojte se k nám i příště a sledujte nás, abychom vám poskytli další obsah a nástroje, které potřebujete k tomu, abyste byli těmi nejlepšími uživateli! Společně najdeme nová a produktivní řešení Vašich požadavků...
