TECHNICKÝ TIP: Příklad 2osého drátového řezání (W-EDM) - FAZETKA
Technický tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsem slyšel během předchozích týdnů od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.
Programy BobCAD V34 a BobCAM pro Rhino V1 nabízejí 2osé a 4osé obrábění pomocí elektroerozivního drátového obrábění. Tyto dva typy drátového elektroerozivního obrábění zahrnují vnitřní, vnější nebo otevřené řezy. Pokud úhel úkosu není podél předpokládané dráhy spojitý, zvolíte operaci 4osého elektroerozivního obrábění. Podle toho byste pak vybrali typ řezu, ať už se jedná o otevřenou, vnitřní nebo vnější dráhu. Poté vyberte horní řetězec a poté spodní řetězec, který bude drát sledovat, a synchronizuje se s oběma cestami. Pokud je úhel zúžení spojitý, museli byste jednoduše vybrat operaci elektroerozivního obrábění ve 2 osách. V operacích 2osého elektroerozivního obrábění drátem je k dispozici nastavení, které umožňuje pohodlně nastavit úhel úkosu, aniž by bylo nutné vytvářet další geometrii. V tomto příkladu prozkoumáme dráhy 2osého drátového elektroerozivního obrábění a nastavení fazetky (límce) podél dráhy.

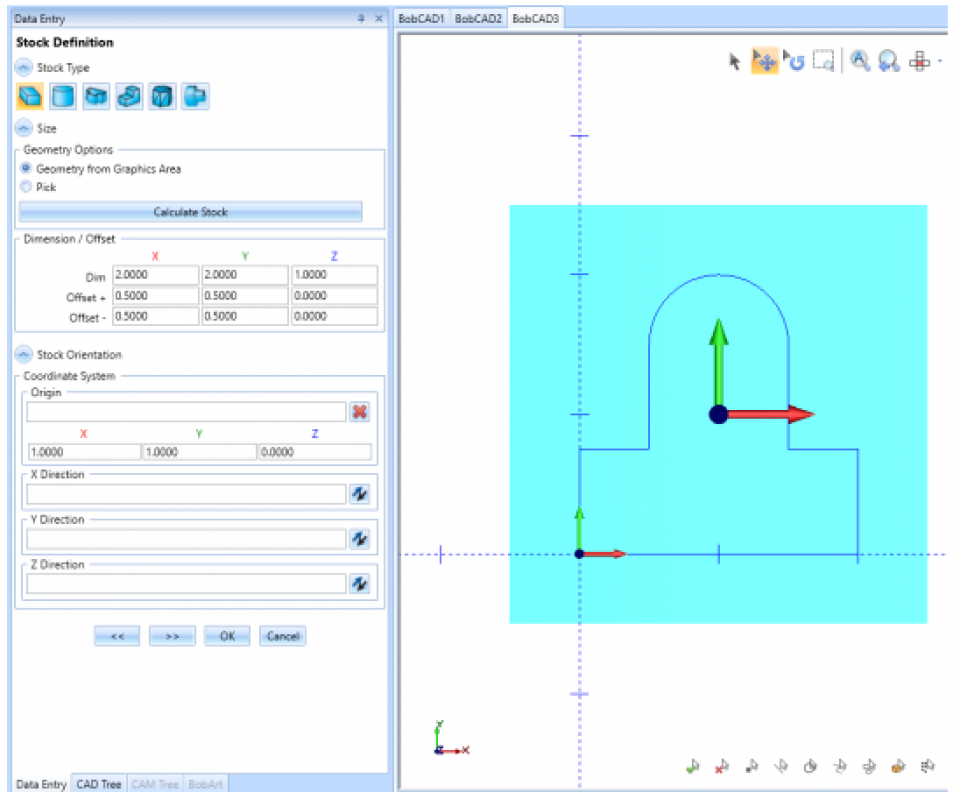

Začneme tím, že vytvoříme dvourozměrný výkres dráhy drátu. Poté přejděte na kartu CAM a pro obráběcí úlohu vyberte možnost Elektroerozivní obrábění drátem. Vyberte svůj stroj a poté přejděte do Průvodce polotovarem a definujte polotovar, který máte připravený na stroji.
V tomto příkladu vytvoříme fazetku (límec) kolem vnitřku tohoto dvourozměrného výkresu, který je zde zobrazen. Jak již bylo zmíněno, operace dvouosého elektroerozivního obrábění nabízejí nastavení pro definování fazetkya(límce) dílu, aniž by bylo nutné vytvářet další geometrii na straně CAD. Po definování obrobku kliknete pravým tlačítkem myši na Nastavení stroje - 1 a vyberete operaci Drátové elektroerozivní obrábění. V tomto příkladu jsme vybrali možnost 2ose otevřené pro vnitřní řez kolem součásti.
Poznámka: Nastavení Fazetka je k dispozici pouze pro 2osé vnitřní a 2osé otevřené prvky nastavené na Proces jako Matrice (vnitřní).

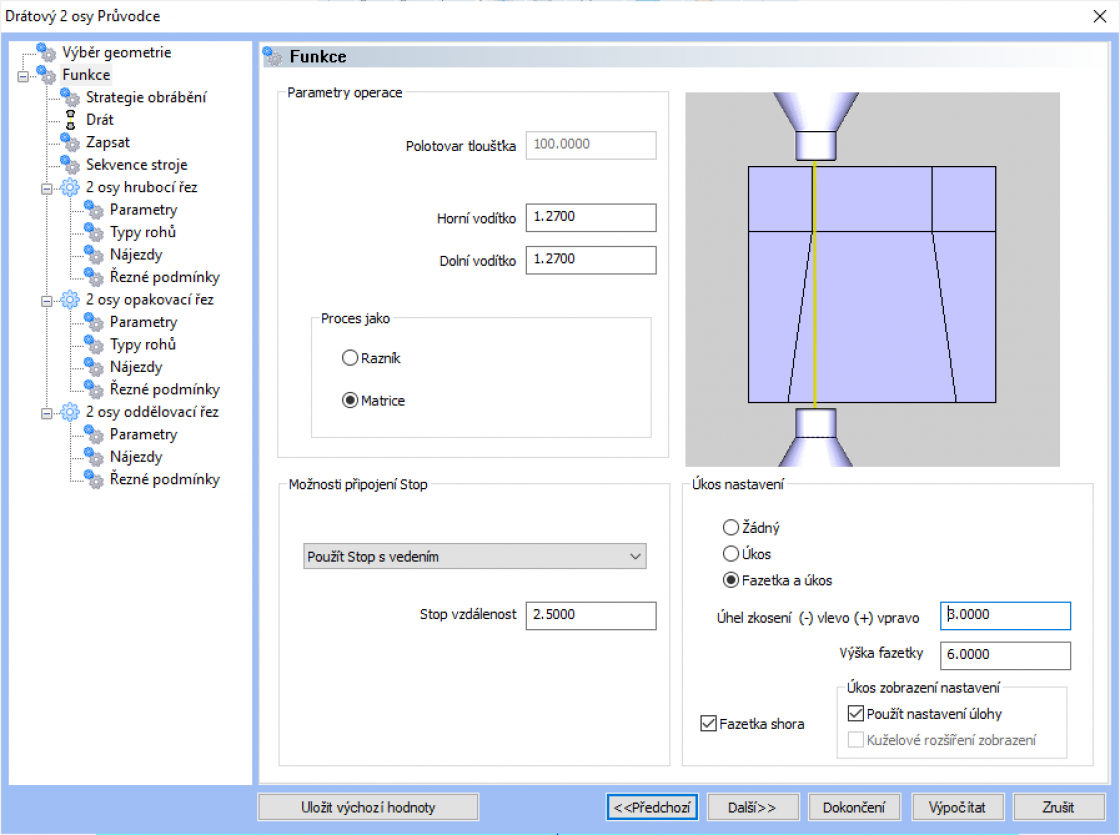

První stránka, která se otevře, nabízí nastavení horního a spodního vodítka, razníku nebo matrice, můstku (spoje), která se ponechá pro pozdější vypadnutí výřezu) a nastavení úkosu.
Volba Fazetka používá kromě řezu, který neobsahuje žádný úkos, také fixní úkosový řez. Operace Hrubovací řez obvykle řeže úkosovou část prvku a operace Dokončovací řezy řeže neúkosovou část prvku. Tato možnost se používá k vytvoření řezu nad nebo pod příslušnou částí pomocí následujících možností.
- Úhel zkosení - určuje velikost zkosení aplikovaného na zkosenou část prvku. U dvouosých vnitřních prvků musí být hodnota kladná a software automaticky vytvoří správný úkos pro daný prvek. U prvků 2osých otevřených (nastavených na Matrice) definujete kladný nebo záporný úhel zúžení na základě směru řetězu prvku.
- Výška - nastavuje svislou vzdálenost části bez úkozu pro prvky Fazetky.
- Fazetka shora (Zaškrtněte toto políčko, chcete-li použít fazetku směrem od horní části prvku.)

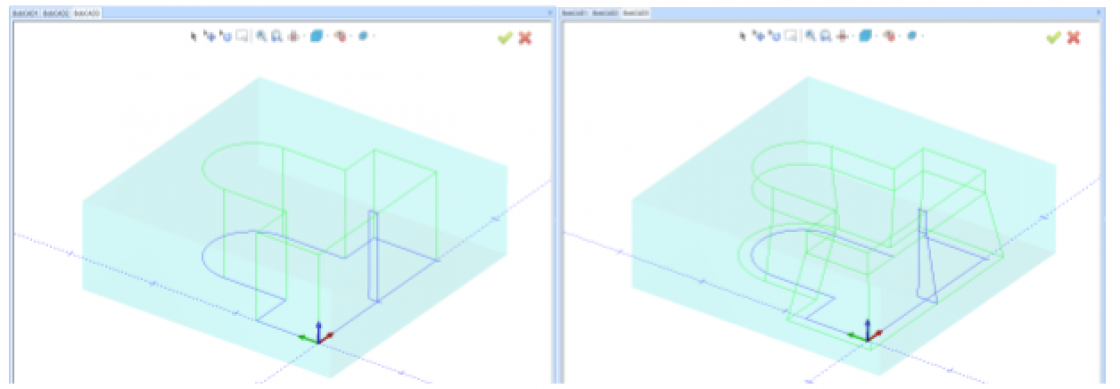

Zde je rozdíl mezi standardní dráhou vnitřního řezu bez možnosti fazetky a dráhou vnitřního řezu s možností fazetky nastavenou na úhel úkosu deset stupňů a výškou bez zkosení 6 mm.
Tento pohodlný způsob vytvoření operace fazetky je k dispozici v našem samostatném softwaru BobCAD V34 a BobCAM pro Rhino V1.
