---> TECH tip: BOBCAM PRO RHINO V2 TURN MILL | SOUSTRUŽENÍ FRÉZOU

Technický tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozího týdne od uživatelů softwaru BobCAD CNC. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.

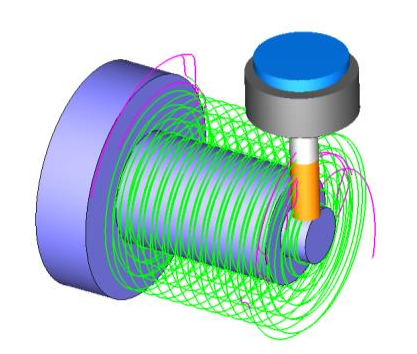

Nová operace Turn Milling | Soustružení frézováním | kombinuje soustružení s frézováním a umožňuje opracovat materiál v rekordním čase! Je nabízena v programech BobCAD-CAM V34, BobCAM pro Solidworks V9 a v našem novém programu BobCAM pro Rhino V2. V mnoha případech se operace soustružení používají k co nejrychlejšímu odstranění materiálu z polotovaru. Jediným problémem při soustružení a rychlém odebírání materiálu může být, když se třísky správně nelámou a tvoří velké shluky proti součásti. Ty mohou být nebezpečné pro povrchovou úpravu součásti, nástroj i obráběče. Dráha nástroje pro soustružení frézováním může být superúčinným způsobem, jak odebrat velké množství materiálu na 4 nebo 5osých frézkách nebo soustružnicko-frézovacích centrech! Kombinací efektivity soustružení a síly třískového obrábění frézou můžete získat to nejlepší z obou světů a zvládnout materiál odebrat rychleji než kdykoli předtím, aniž byste se museli obávat.

V uvedeném příkladu začneme výběrem operace Víceosé frézování - Multiosé ve stromu CAM tohoto souboru součásti. Poté vybereme z dostupných víceosých operací položku Soustružení frézou. Dalším výběrem je výběr geometrie pro tuto operaci frézování. Máme dva různé způsoby výběru geometrie pro tuto operaci. Profil soustružení umožňuje vybrat geometrii drátěného rámu pro operaci. Ta se orotuje do 3D modelu, který se použije jako geometrie operace. Povrch dílu umožňuje vybrat model pro geometrii. Pokud model není symetrický, je orotován do symetrického modelu, který se použije jako geometrie operace.

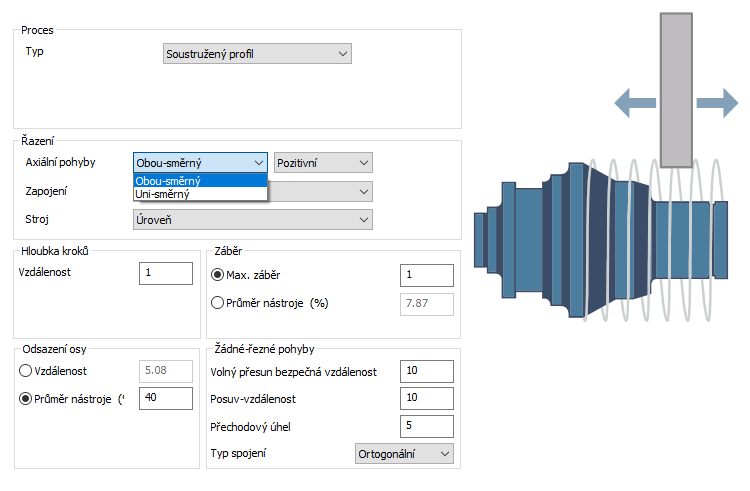

Dále máme možnost zvolit pro tuto operaci směr řezání. Na výběr jsou dvě možnosti: obousměrný nebo jednosměrný. Jednosměrný pohyb nutí řezy pohybovat se v jednom směru pro každý řez. Můžete si vybrat mezi kladným nebo záporným směrem. Obousměrný pohyb způsobuje, že se směr obrábění pro každý řez střídá, a to od kladného směru k zápornému.

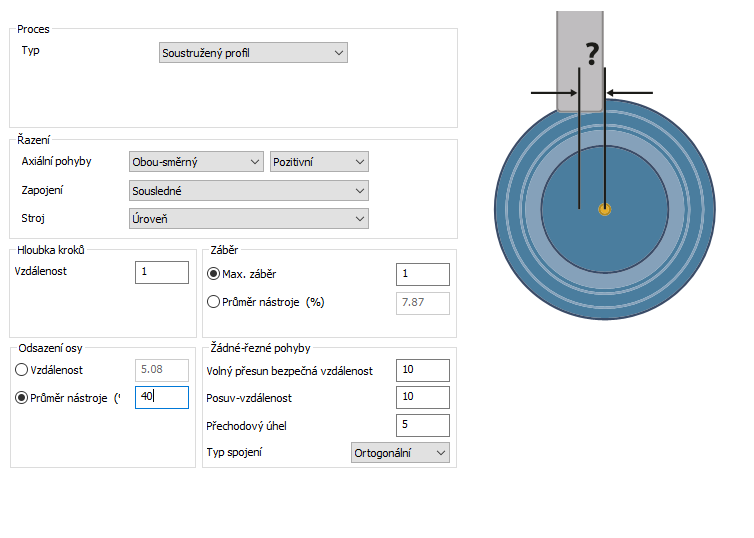

Mezi další užitečné volby operace Soustružení frézou (Turn Mill) patří nastavení hloubkového kroku a kroku. Vzdálenost hloubkového kroku určuje vertikální vzdálenost mezi řeznými vrstvami. Vzdálenost krokování určuje šířku každého obráběného průchodu. Dále je zde nastavení posunu osy. Uživatel může nastavit, jak daleko bude středová osa nástroje odsazena od rotační osy. Můžete nastavit konkrétní vzdálenost nebo ji nastavit v procentech průměru nástroje. To je výhodné pro prodloužení životnosti nástroje, protože fréza není určena k tomu, aby se neustále nořila do materiálu. Namísto toho se čelní fréza odsouvá od osy a obrábí převážně stranou nástroje.

Stáhněte si bezplatnou demoverzi programu BobCAD-CAM ještě dnes!
