---> TECH tip: PŘÍKLADY 2OSÉ A 4OSÉ DRÁTOVÉ ŘEZÁNÍ | WIRE EDM

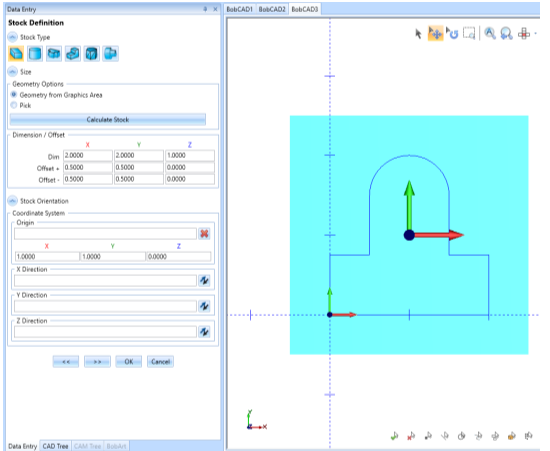

Programy BobCAD V34 a BobCAM pro Rhino V2 nabízejí 2osé a 4osé obrábění pomocí drátového elektroerozivního obrábění. Tyto dva typy drátového elektroerozivního obrábění zahrnují vnitřní, vnější a otevřené řezy. Pokud je úhel zúžení spojitý, stačí vybrat operaci 2osého drátového elektroerozivního obrábění. Začneme vytvořením dvourozměrného výkresu nejvzdálenější hranice dráhy drátu. Poté přejdeme na kartu CAM a pro obráběcí úlohu vybereme Drátové elektroerozivní obrábění. Vybereme stroj a poté přejdeme do Průvodce polotovarem, kde definujeme polotovar, který máme připravený na stroji.

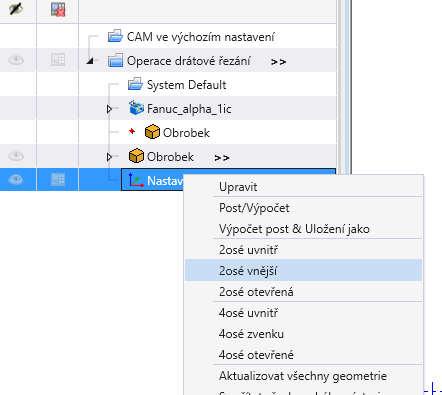

V tomto příkladu dvouosého řezání drátem vytvoříme vnější řez drátu, kterým tento tvar vyřízneme. Po definování materiálu se na další stránce zobrazí umístění nastavení stroje pro náš pracovní ofset - nastavení počátku obrábění. Po nastavení pracovního ofsetu klikneme pravým tlačítkem myši na možnost Nastavení stroje ve stromu CAM. Poté vybereme pro tuto operaci možnost 2osé vnější.

Pokud je úhel úkosu spojitý, stačí na další stránce po výběru geometrie řezu drátu vybrat možnost Úkos. Další stránky slouží k nastavení náběhu a výběhu pro každý drátový řez a také řezných podmínek, jako je posuv a ofset pro kompenzaci průměru drátu.

Poznámka: Po výpočtu této funkce | Feature 2osého drátového řezání můžete přejít na kartu Drátové EDM v horní části programu. Pokud kliknete na možnost Řezné podmínky, otevře se stránka, kde můžete nastavit parametry pro každý řez drátem. Můžete uložit výchozí nastavení pro každý řez drátem v závislosti na tloušťce materiálu a typu materiálu pro každou budoucí úlohu drátového elektroerozivního obrábění.

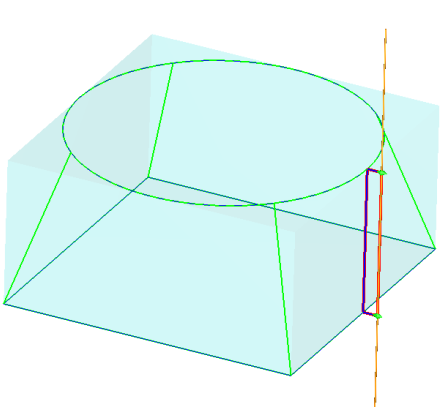

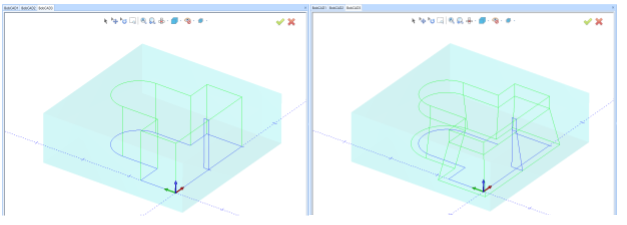

V tomto příkladu vidíme dráhu dvouosého elektroerozivního obrábění s kolmým dvouosým řezem a s kónickým řezem.

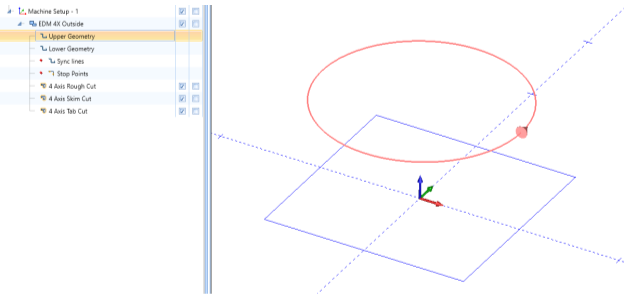

Pokud úhel úkosu není podél předpokládané dráhy spojitý, zvolíte operaci 4osého drátového elektroerozivního obrábění. Podle toho byste pak vybrali typ řezu, ať už se jedná o otevřenou, vnitřní nebo vnější dráhu. Poté zvolíte horní řetězec a následně spodní řetězec, který bude drát sledovat, a dále případné synchronizaci s oběma dráhami. V tomto příkladu vidíte kruh jako vybranou horní geometrii a obdélník jako vybranou spodní geometrii.

Kliknutím pravým tlačítkem myši na možnosti Horní geometrie a Dolní geometrie ve stromu CAM získáte možnost Upravit počáteční bod. Pokud se dráhy nástrojů ve čtyřosém drátovém řezu navzájem kříží, budete pravděpodobně potřebovat změnit počáteční bod těchto výběrů geometrie. Musíte se ujistit, že počáteční body si odpovídají, abyste vytvořili požadovaný 4osý drátový řez.
