------> JEDNODUCHÉ VYTVÁŘENÍ KOMPLEXNÍCH 3D CAD POVRCHŮ V BOBCAD-CAM

Vítejte na našem blogu, kde se věnujeme zajímavému světu 3D modelování! Dnes se vydáme na poutavou cestu k vytváření složitých 3D cadových ploch pomocí několika základních, ale výkonných funkcí. Co bude naším cílem? Konstrukce oběžného kola.

První část: Příprava podkladů

Naším prvním krokem v tomto zajímavém projektu je vytvoření rotační základny, ke které budou lopatky připevněny. Tato základna spolu s rotačním vnějším pláštěm stanoví hranice pro naše lopatky. Rovněž navrhneme plochý průřez základny a vnějšího okraje lopatky z bočního pohledu, který nám poskytne vodítko pro pozdější promítnutí na naše plochy. Jakmile budeme mít tyto základní prvky, promítneme spodní část lopatky na hlavní otočnou plochu a vnější hranu lopatky na náš vnější plášť. Tímto procesem promítání získáme 3D drátěný rám, který připraví podmínky pro vlastní konstrukci lopatky.

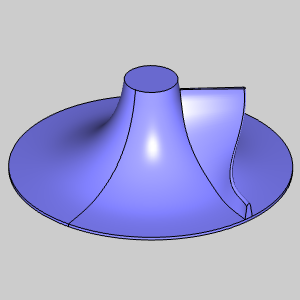

Rotační základna | náboj

Rotační skořepina

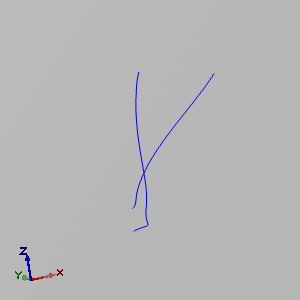

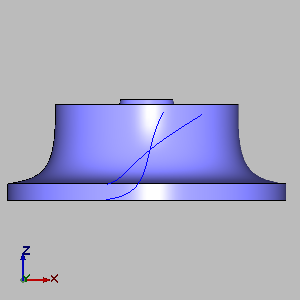

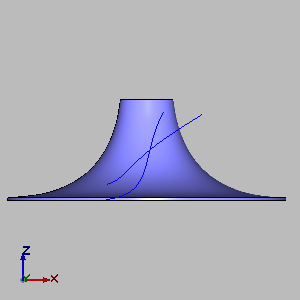

Projektovaný drátěný model

Druhá část: Modelování lopatek

Nyní, když máme definované hrany, můžeme začít modelovat lopatky. Otočením těchto hran a vytvořením kopie přidáme navrženým lopatkám šířku, která je pro jejich konstrukční celistvost klíčová. Všimněte si, že základna lopatky je pootočena o něco více než náběžná hrana, což poskytuje dodatečnou tloušťku tam, kde je to nejvíce potřeba. Další krok je jednoduchý, ale klíčový - spojíme tyto hrany čarami, abychom obkreslili tvar lopatky.

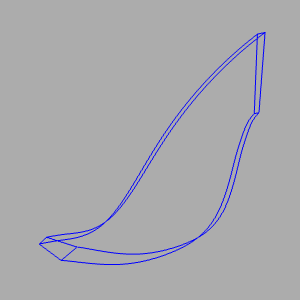

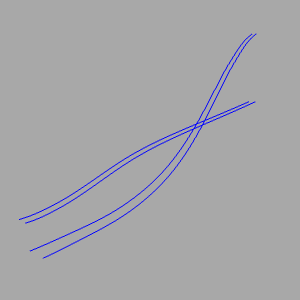

Projektovaný drátěný model

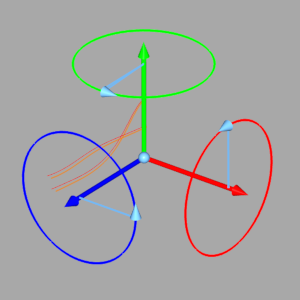

Otočení

Výsledek

Třetí část: Organizace a pokrytí povrchu

Když jsou všechny potřebné hrany na svém místě, je dalším krokem zefektivnění našeho pracovního prostoru a doplnění povrchů. Vytvořím novou vrstvu, která bude skrytá, aby plochy nebyly vidět, jakmile budou vytvořeny. Tento přístup nejenže udržuje pořádek v pracovním prostoru, ale také zjednodušuje proces vytváření povrchů tím, že je odstraní z oblasti výběru, takže lze snadno vybírat sdílené hrany. Je to efektivní způsob, jak spravovat geometrii a udržet si přehled.

Skrytá aktivní vrstva

Náhled

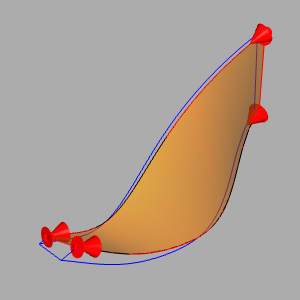

Výsledek

Čtvrtá část: Sestavení oběžného kola

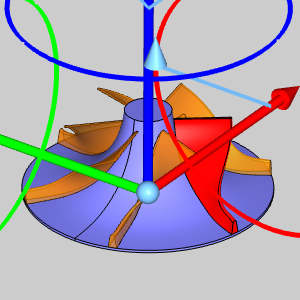

V závěrečné fázi vytvoříme kopie jedné lopatky, tyto kopie otočíme a připojíme je k naší rotační základně. Na přiloženém obrázku lopatky si můžete všimnout dalšího detailu - zaoblené (filetované) plochy na náběžné hraně lopatky, která zvyšuje funkčnost a estetiku designu. S umístěnými a otočenými lopatkami je náš model oběžného kola kompletní.

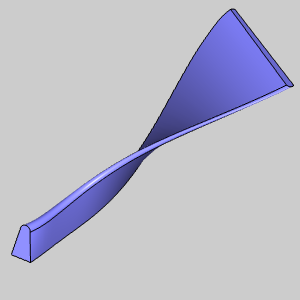

Dokončená lopatka

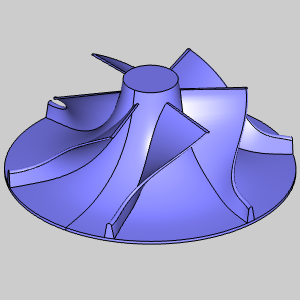

Na rotační základně | náboji

Otočení

Závěr:

Tento projekt je příkladem toho, jak mohou základní funkce při tvořivé a metodické aplikaci přinést komplexní a funkční 3D modely. Od počáteční rotační základny (náboje) až po detailní lopatky a jejich strategické umístění - každý krok byl klíčový pro převedení našeho oběžného kola z konceptu do reality. Tento proces nejen zdůrazňuje důležitost detailů při 3D modelování, ale také ukazuje, jak uspořádání a metodické kroky vedou k efektivním a úspěšným výsledkům. Ať už jste zkušený modelář, nebo teprve začínáte, tato cesta vytvářením oběžného kola nabízí cenné poznatky o komplexním, ale přínosném světě 3D navrhování.
