---> TECH tip: FRÉZOVÁNÍ 4OSÉ STANDARD VS. FRÉZOVÁNÍ 4OSÉ PRO

Technický tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozího týdne od uživatelů softwaru BobCAD CNC. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.

V softwaru BobCAD-CAM pro frézování existují dvě úrovně, pokud jde o 4X frézování. Existuje balíček Frézování 4X Standard a Frézování 4X Pro. Funkce balíčku Frézování 4X Standard nabízejí indexování a také programování pro pohyb nástroje podél rotační osy, zatímco se obráběný materiál otáčí. Balíček Frézování 4X Pro nabízí vše, co balíček Frézování 4X Standard, a navíc umožňuje uživateli programovat frézovací operace, při nichž se frézovací nástroj může pohybovat kolem rotační osy, zatímco se polotovar otáčí. To umožňuje nástroji sledovat tvary, které nejsou vždy soustředné s válcovým tvarem polotovaru, a také umožňuje nástroji sledovat stěny kapsy, které nesměřují přímo k rotační ose.

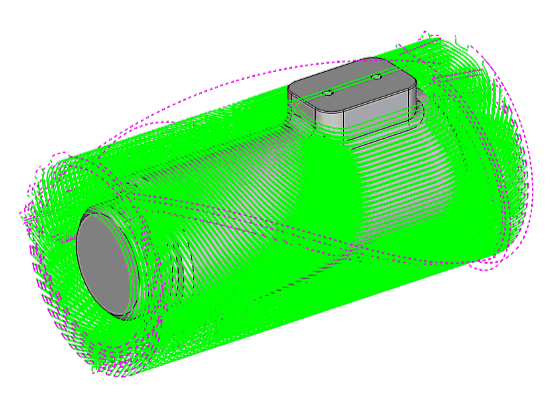

V tomto technickém tipu se podíváme na několik různých frézovacích operací v balíčcích Frézování 4X Standard a Frézování 4X Pro, abychom dosáhli co nejefektivnějších frézovacích operací pro tento soubor s příkladem dílu s optimalizovanými časy cyklů pro každou operaci. Zaměříme se na hrubování materiálu kolem výstupku a dokončování povrchů kolem prvku. Začneme operací hrubování 4X pokročilé s použitím cik cak řezného vzoru kolem materiálu. Všimněte si dráhy nástroje hrubování  kolem rohů výstupku. Tato dráha nástroje 4X Pro sleduje geometrii, aby se při této hrubovací operaci odebralo co nejvíce materiálu.

Další operace je rotační operace 4X Standard, která se provádí podél vnějšího průměru válcových ploch, které jsme právě opracovali. Tato operace se používá k jednoduchému sledování ploch s konstantním krokem. Nástroj zůstane namířen přímo na osu otáčení a bude se pohybovat podél válce tam a zpět, aby se vytvořil rovnoměrný dokončovací povrch.

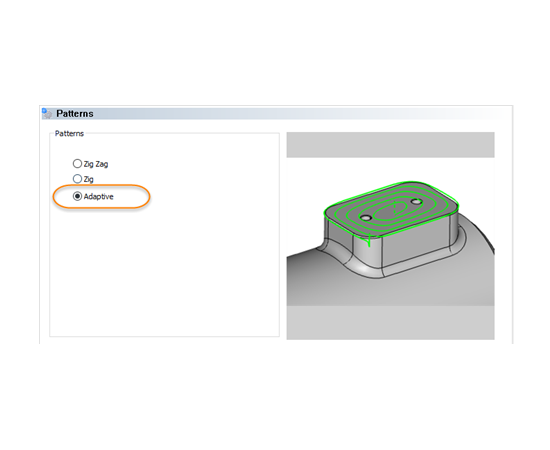

Další operací je adaptivní operace s čelním frézováním, která má za úkol vyrovnat horní část právě opracovaného výčnělku. Tento nový adaptivní řezný vzor zajišťuje konstantní záběr nástroje, který neustále spirálovitě obtéká horní plochu dílu. Standardní operace čelního obrábění vyžaduje dodatečný čas pro krokování mezi jednotlivými řeznými průchody. Tato spirálová dráha nástroje neustále odřezává materiál, což šetří čas při obrábění.

Tyto dvě další operace jsou v programu Frézování 4X Pro součástí drah nástrojů založených na povrchu. Dráha nástroje je řízena povrchem, aby poskytovala optimalizovanou dobu cyklu a nejlepší povrchovou úpravu pro vybrané povrchy.

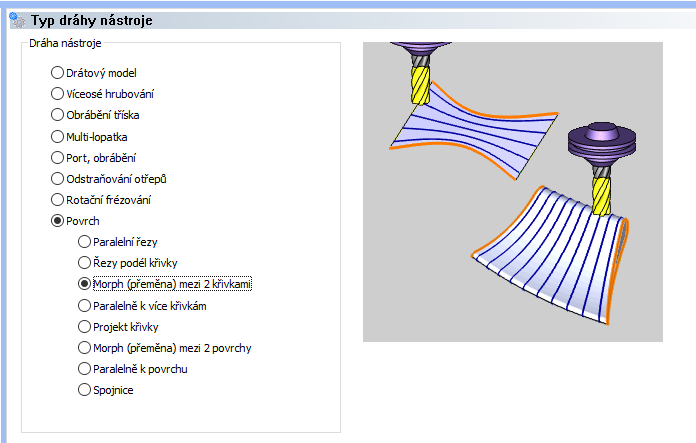

V dráze nástroje Morph mezi dvěma křivkami můžete vybrat hrany povrchu, na kterých dráhu nástroje začínáte, a hrany povrchu, na kterých operaci ukončujete. Výběrem ploch, které je třeba obrobit, tato dráha nástroje Frézování 4X Pro provádí dráhu nástroje od počátečních hran ploch k posledním vybraným hranám ploch. U těchto drah nástrojů založených na povrchu, kde můžete zvolit maximální krokování, máte také možnost vypočítat krokování na základě maximální výšky nerovnosti povrchu nebo výšky hřebenů, které zůstanou po nástroji. V tomto příkladu můžete vidět menší krokování na spodních hranách, abyste dosáhli stejné výšky nerovnosti povrchu při tomto spodním poloměru .Stejný výsledek můžete získat také při použití strategie Morph (přeměna) mezi 2 povrchy.

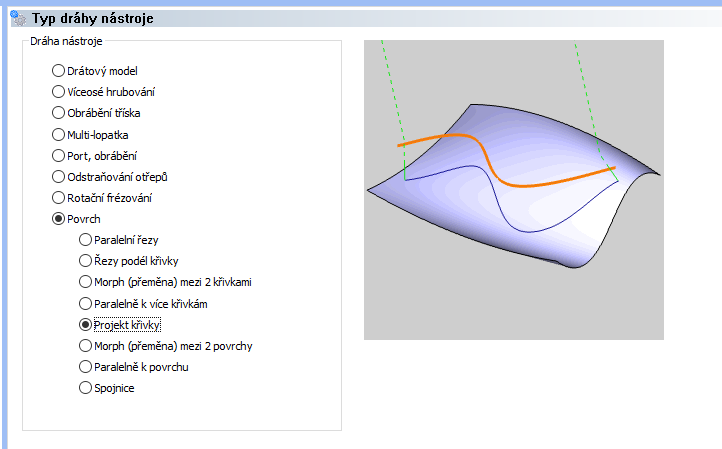

Nakonec máme další dráhu nástroje založenou na povrchu s názvem Projektové křivky. Geometrii této operace jsme zvolili jako hrany dolního poloměru pro dodatečný dokončovací průchod k očištění zbývajícího materiálu. V této operaci máte možnost uzamknout rotační osu nebo otáčet díl, aby nástroj sledoval hrany povrchu.
