TECH tip: OBRÁBĚNÍ S OTEVŘENOU KAPSOU
Technický tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozího týdne od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.

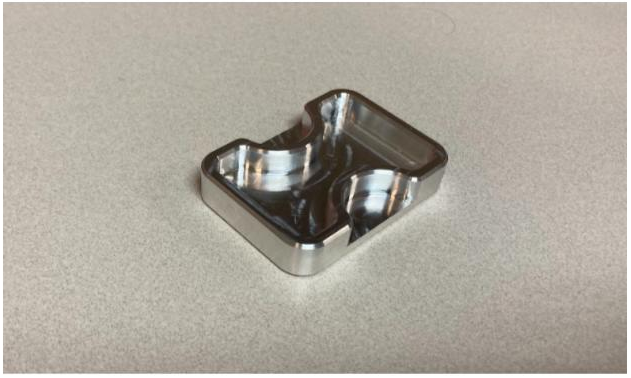

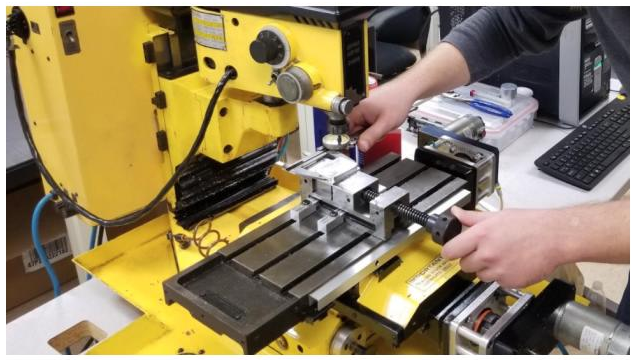

Tento týden technici vytvářeli v programu BobCAD-CAM V34 frézovací úlohu pro vytvoření vzorového dílu z hliníkového materiálu. Obrábění bude probíhat na 3X frézce, kterou máme ve firmě. Podíváme se na jednu konkrétní operaci použitou k vytvoření tohoto vzorového dílu. Operace, na kterou se dnes podíváme, je operace kapsa pro vytvoření otevřených kapes na obou stranách tohoto vzorového dílu.

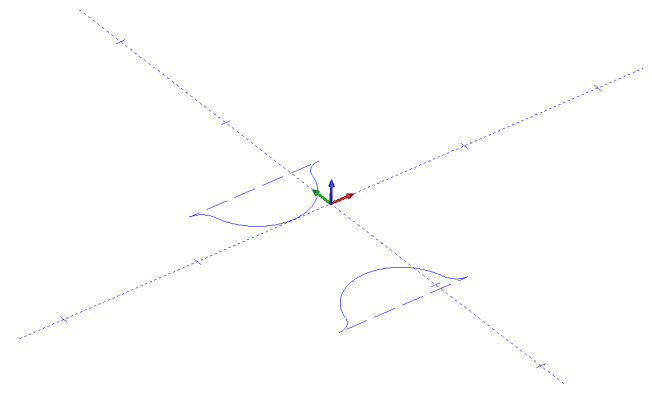

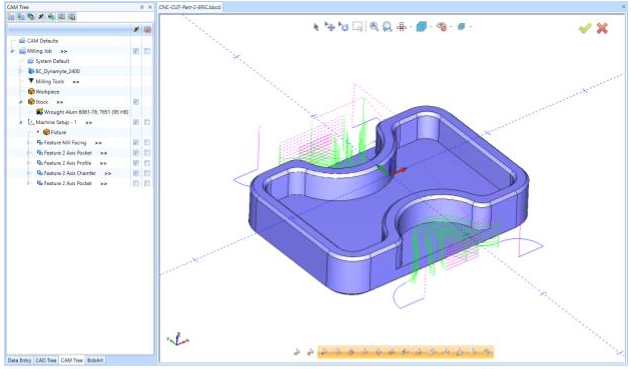

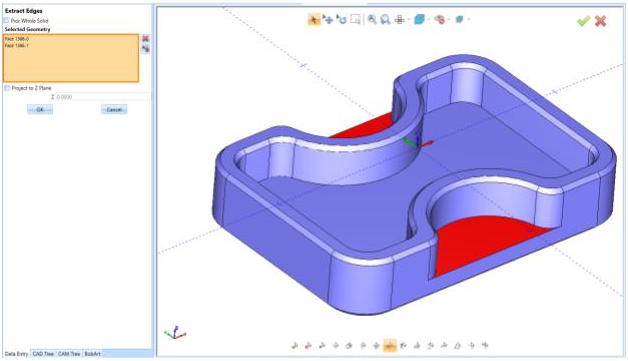

Po operacích čelní frézování, vnitřní kapsy, profilu a zkosení následuje operace kapsa pro vnější kapsy. Možnost Detekovat otevřené hrany umožňuje řídit, jak se bude zacházet s otevřenými hranami na vybrané geometrii povrchu. V minulosti funkce (Feature) vytvářely dráhu nástroje, která přivedla nástroj až k hraně, aniž by zabývala, zda má geometrie otevřené hrany, nebo ne. Aby bylo možné přesunout nástroj přes otevřené hrany, musela být vytvořena a vybrána drátěná geometrie, která vedla nástroj přes hrany. K tomu bylo potřeba extrahovat drátěný rámec z povrchů kapes. Poté bylo třeba upravit drátěný rámec (geometrii) tak, že se z otevřených ohraničení kapes stanou přerušované čáry.
Nyní můžete pomocí nové možnosti Detekovat otevřené hrany v dialogovém okně Výběr geometrie prvku ve 2osém frézování jednoduše zaškrtnout políčko, aby se nástroj pohyboval přes otevřené hrany, nebo jej nechat nezaškrtnuté, aby nástroj tyto hrany nepřekračoval. Další možnost, která vám ušetří ještě více času!

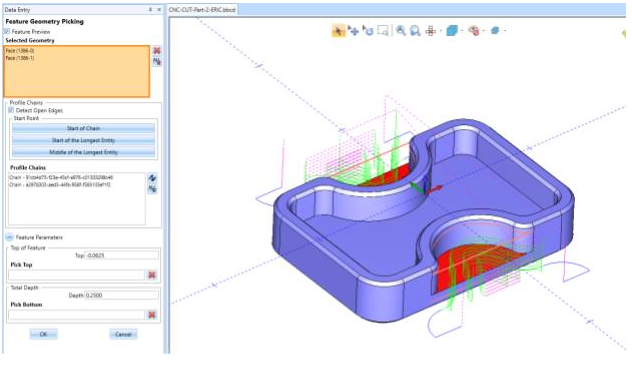

Zobrazený příklad představuje nový výběr geometrie pro možnost Detekovat otevřené hrany. Výběrem povrchu dna otevřené kapsy může nyní BobCAD detekovat otevřené oblasti této kapsy. Dříve byste museli extrahovat hrany povrchu, aby se z nich stala drátěná geometrie, a poté upravit čáry otevřené kapsy na přerušované čáry, aby BobCAD pochopil, kde se nachází otevřené hrany. Všechny tyto kroky již nejsou potřeba. Nyní stačí vybrat povrchy dna, které se mají opracovat, a v okně pro zadávání dat zaškrtnout políčko Detekovat otevřené hrany.
Stáhněte si bezplatnou demoverzi programu BobCAD-CAM ještě dnes!
