----> TECH tip: PŘÍKLADY SYNCHRONIZACE PROFILŮ PRO 4OSÉ DRÁTOVÉ ŘEZÁNÍ | WIRE EDM

Systém BobCAD V35, BobCAM pro Rhino V2 či BobCAM pro SOLIDWORKS může zahrnovat i 2osé a 4osé obrábění pro drátového elektroerozivního obrábění. Při použití 4osého obrábění se využívá pro programování drah vodítek pro vlastní elektroerozivní řezání geometrie 2 nezávislých profilů. Při této funkci jistě oceníte nabízené možnosti synchronizace profilů.

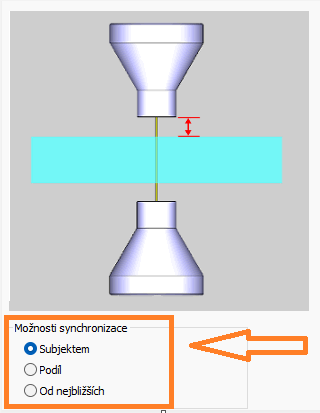

Na výběr pro synchronizai máme mezi třemi možnostmi - Podle entity | Subjektem - Podle proporce - Podle nejbližšího:

Ve většině případů vystačíme s automatickými možnostmi propojení, a to s volbou Podle proporce případně s volbou Podle nejbližšího.

Pokud však ani jedna ze zmíněných voleb nedá požadovaný výsledek, je třeba zvolit volbu Podle entity a definovat syncronizační spoje, které pak doplním do geometrie funkce.

Tyto synchronizační spoje mohu získat jednoduše konverzí vybraný hran ploch na úsečky pomocí příkazu extrahovat hrany,

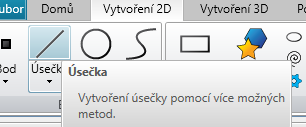

nebo si je jednoduše nakreslit jako úsečky spojující oba profily v požadovaných bodech.

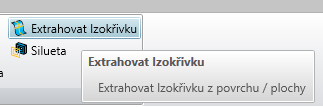

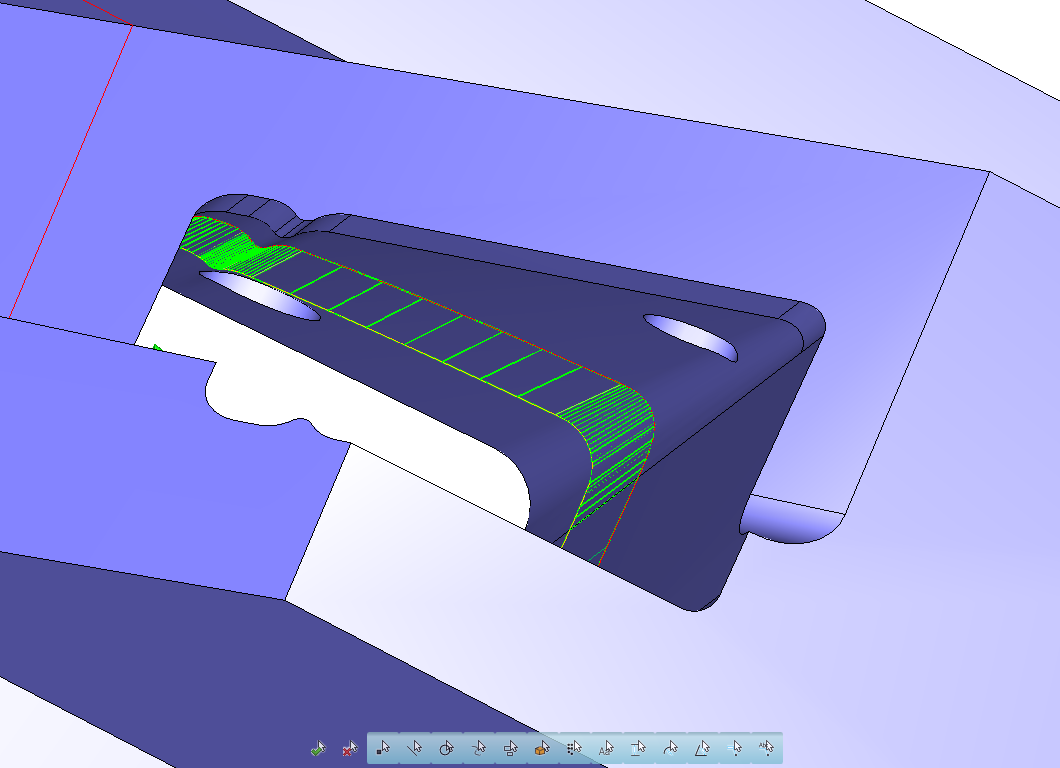

V případě spojitých ploch, kdy potřebuji doplnit synchronizační spoje uvnitř této plochy, lze využít příkaz Extrahovat Isokřivku.

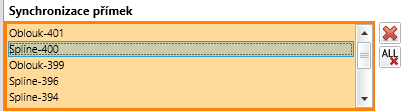

Vytvořené synchronizační spoje pak jednoše doplníme do geometrie funkce

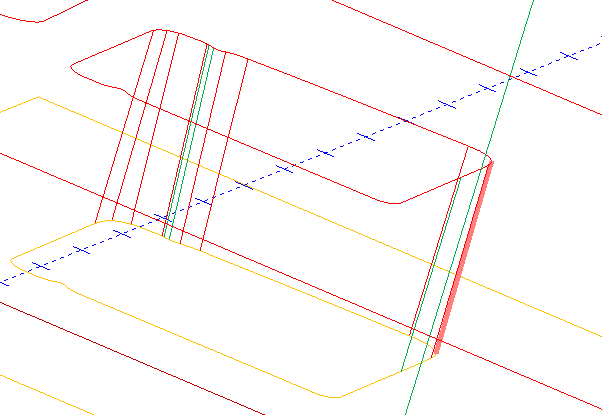

Následně pak necháme znovu funkci vypočítat a výsledek si zkontrolujeme, zda odpovídá našim požadavkům, případně pak doplníme další synchronizační úsečky.
