  3. TECH tip: JAK POUŽÍT STROJNÍ KOMPENZACI NEBO KOMPENZACI OPOTŘEBENÍ

TECHNICKÝ tip: JAK POUŽÍT STROJNÍ KOMPENZACI NEBO KOMPENZACI OPOTŘEBENÍ

Technický tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozího týdne od uživatelů CNC softwaru BobCAD . Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.

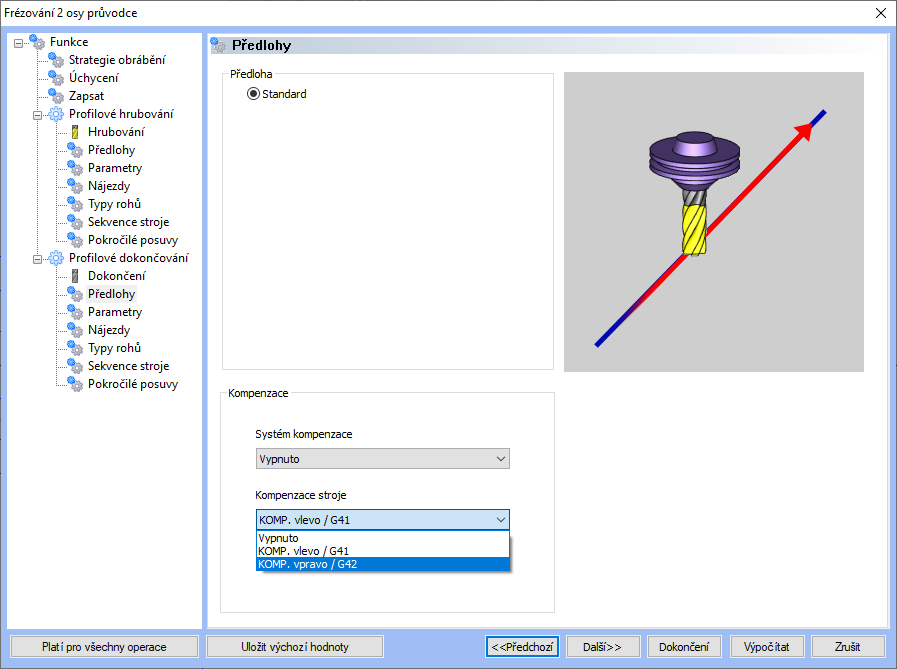

BobCAD-CAM je schopen podporovat různé typy kompenzací pro vaše frézovací nástroje při frézovacích operacích. Pochopení naší terminologie pro typy kompenzací nástrojů vám pomůže s vaší specifickou strategií frézování. Zaměříme se na operaci Profilování v rámci Průvodce 2osým frézováním . Vidíte, že jsou zde dvě rozevírací možnosti kompenzace, systémová a kompenzace strojní.

V některých případech můžeme chtít, aby střed nástroje sledoval námi zvolenou dráhu, ale ve většině případů představuje námi zvolená dráha konečný povrch našeho hotového výrobku, který by byl zničen, kdyby se střed nástroje pohyboval podél ní. Zde přicházejí na řadu naše možnosti kompenzace. Pomocí kompenzace můžeme určit, zda se má střed nástroje pohybovat po vybrané dráze, nebo zda má nástroj sledovat dráhu s posunem na základě poloměru nástroje. Pokud má nástroj sledovat posunutou dráhu, má být tato dráha posunuta vlevo od směru nástroje, nebo vpravo? Pro každou dvouosou CAM operaci v BobCAD-CAM rozhodujeme, jak to řešit pomocí systémové kompenzace a kompenzace stroje:

" Podívejte se, co je nového ve verzi BobCAD-CAM 34


Články CAD-CAM

BobCAM pro RHINO VERZE 2 je nyní VYDÁNA

Tech tip: Obrábění s otevřenou kapsou

Víceosé dokončování BobCAD V34

Tech tip: Příklad 2osého drátového elektroerozivního obrábění -Fazetka

Tech tip: Frézování ve 4 osách - projekce křivky

Kompenzace systému:

Kompenzace se provádí v dráze nástroje operace. Samotná dráha nástroje bude odsazena od vybrané geometrie a výstupní kód se bude řídit touto dráhou nástroje. Při zapnuté volbě systém posunuje geometrii o poloměr nástroje. Při této volbě Vypnuto byste měli použít kompenzaci stroje.

  • Vypnuto - dráha nástroje se počítá ze středové čáry.
  • Vlevo - dráha nástroje se počítá vlevo od vybraného obrysu (kontury).
  • Vpravo - dráha nástroje se vypočítá vpravo od vybraného obrysu (kontury).

Kompenzace stroje:

Tyto volby ovlivňují pouze výstup v odeslaném kódu. Kompenzace se provádí v řídicí jednotce stroje. BobCAD-CAM bude vypisovat kódy pro kompenzaci frézy zadané v post a požadovaný posun lze zadat v řídicím systému (jednotce). Samotná dráha nástroje ani souřadnice výstupní dráhy nebudou touto volbou kompenzace ovlivněny.

  • Vypnuto - dráha nástroje se počítá ze středové čáry.
  • Comp vlevo (G41) - dráha nástroje operace představuje střed frézy. Následně zpracovaný kód obsahuje příkaz pro kompenzaci frézy vlevo od obrysu (kontury).
  • Comp vpravo (G42) - dráha nástroje operace představuje střed frézy. Následně zpracovaný kód obsahuje příkaz pro kompenzaci frézy vpravo od obrysu (kontury).

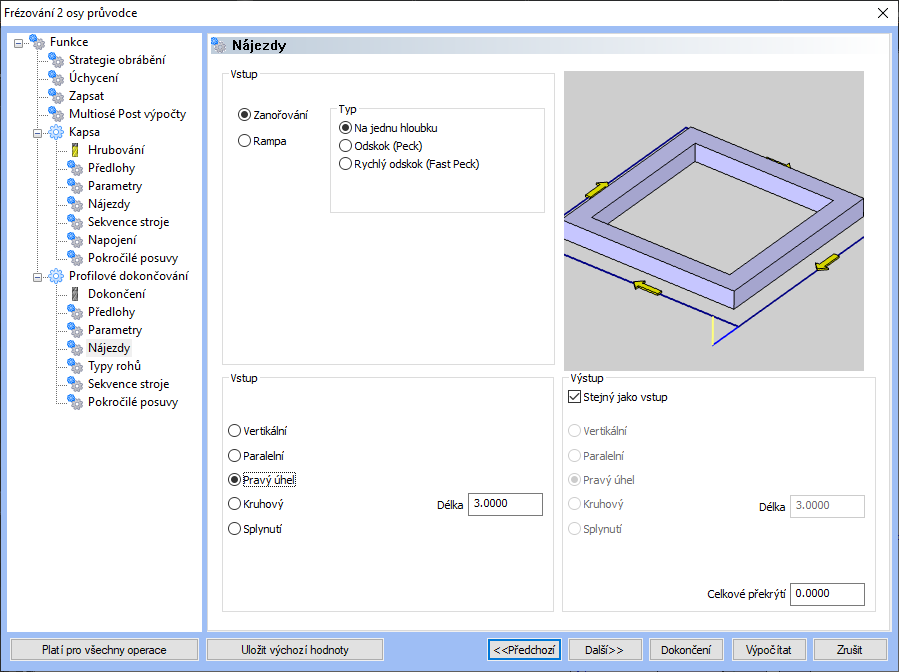

 Poznámka: Pro kompenzaci strojem je třeba použít libovolné najetí kromě vertikálního. Je to proto, že neexistuje žádné místo X nebo Y, které by bylo možné posunout pro poloměr nástroje. Přejděte na stránku Najetí a změňte najetí ze Svislého na jiné najetí.

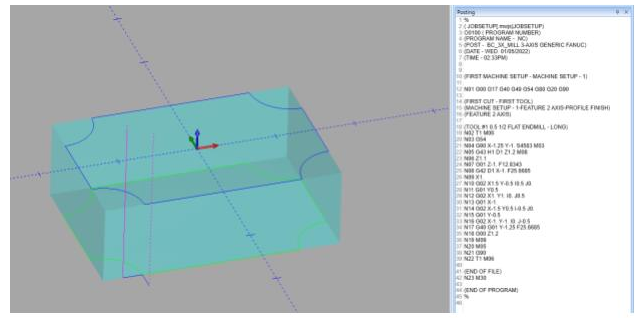

Pro níže uvedenou dráhu nástroje máme vypnutou systémovou kompenzaci a zapnutou strojovou kompenzaci. Je nastavena kompenzace vpravo od dráhy, přičemž se ve vypsaném kódu pro stroj vypíše G42 pro posunutí nástroje vpravo od dráhy profilu. Kódy G41 a G42, které se vypisují na stroji, umožňují uživatelům nastavit další nastavení kompenzace na stroji, například kompenzaci opotřebení nástroje.
