Který produkt QUICKSURFACE je pro vás ten pravý?
QUICKSURFACE Lite
QUICKSURFACE Lite je zjednodušená verze QUICKSURFACE Pro.
Poskytuje jednoduché, ale výkonné nástroje, které pomáhají zákazníkům extrahovat nejzákladnější informace potřebné k vytvoření CAD modelu ze skenovaných dat a přenést je do uživatelsky preferovaného CAD produktu.
Software je kompatibilní s jakýmkoli 3D skenerem exportujícím sítě STL, OBJ nebo PLY.
Vaše vysoce kvalitní modely lze exportovat ve standardních souborových formátech IGES nebo STEP do jiných CAD/CAM systémů.
Poskytuje jednoduché, ale výkonné nástroje, které pomáhají zákazníkům extrahovat nejzákladnější informace potřebné k vytvoření CAD modelu ze skenovaných dat a přenést je do uživatelsky preferovaného CAD produktu.
Software je kompatibilní s jakýmkoli 3D skenerem exportujícím sítě STL, OBJ nebo PLY.
Vaše vysoce kvalitní modely lze exportovat ve standardních souborových formátech IGES nebo STEP do jiných CAD/CAM systémů.

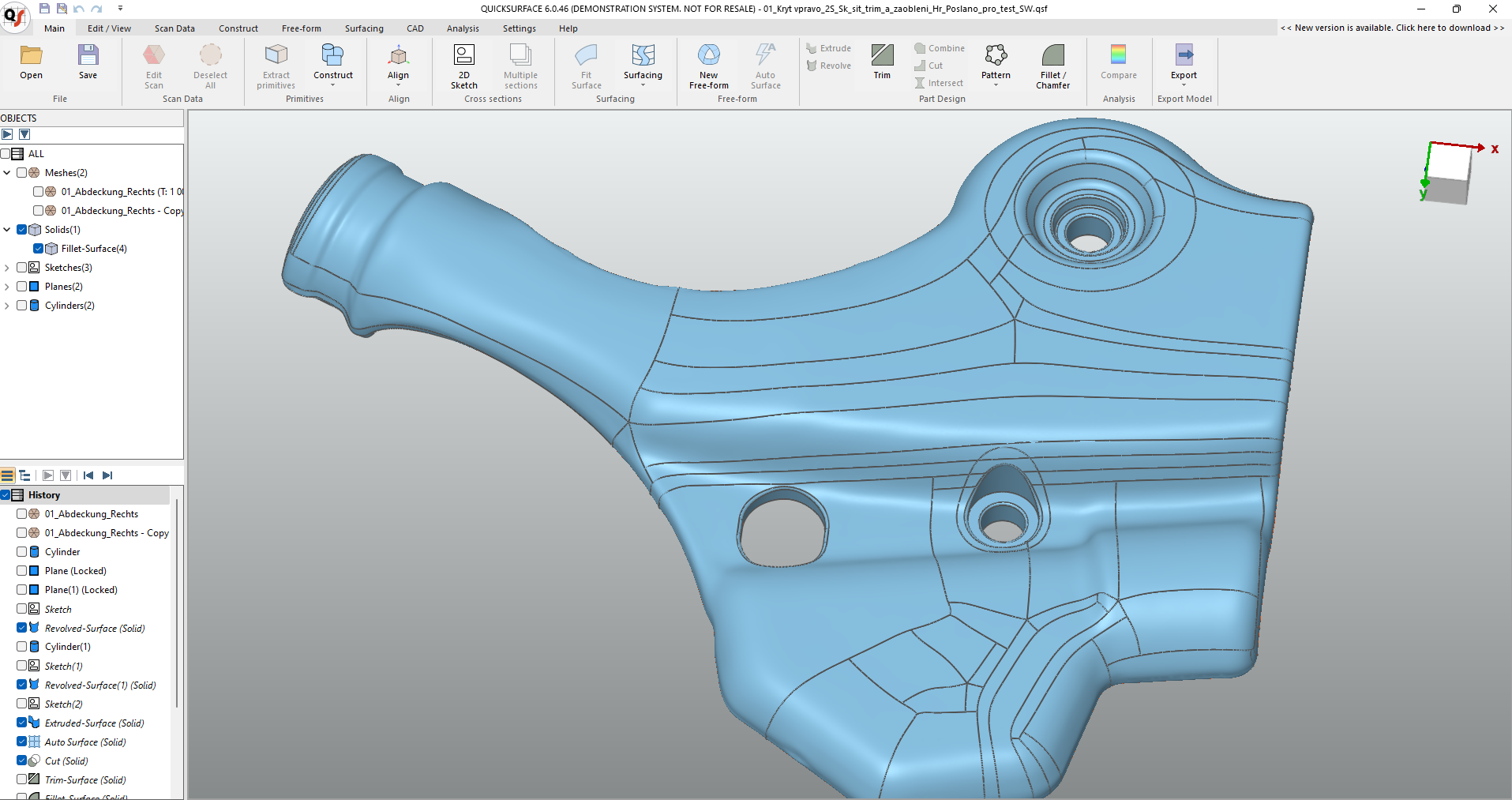

QUICKSURFACE Pro
QUICKSURFACE Pro je profesionální, kompletní řešení pro 3D reverzní inženýrství.
Software je kompatibilní s jakýmkoli 3D skenerem exportujícím sítě STL, OBJ nebo PLY nebo mračna bodů PTX.
Poskytuje jednoduché, ale výkonné nástroje pro převod vašich digitalizovaných dat do modelů připravených k použití. Můžete jej použít jak pro volné modelování, tak pro parametrické modelování. Kromě toho je k dispozici automatické vytváření povrchů.
Vaše vysoce kvalitní modely lze exportovat ve standardních souborových formátech IGES nebo STEP do jiných CAD/CAM systémů nebo je můžete použít pro 3D tisk či CNC obrábění
Software je kompatibilní s jakýmkoli 3D skenerem exportujícím sítě STL, OBJ nebo PLY nebo mračna bodů PTX.
Poskytuje jednoduché, ale výkonné nástroje pro převod vašich digitalizovaných dat do modelů připravených k použití. Můžete jej použít jak pro volné modelování, tak pro parametrické modelování. Kromě toho je k dispozici automatické vytváření povrchů.
Vaše vysoce kvalitní modely lze exportovat ve standardních souborových formátech IGES nebo STEP do jiných CAD/CAM systémů nebo je můžete použít pro 3D tisk či CNC obrábění
Porovnání produktů QUICKSURFACE
Porovnejte klíčové vlastnosti produktů a na jejich základech se rozhodněte, který produkt QUICKSURFACE je pro vás nejvhodnějším:
Features - funkce | QUICKSURFACE Lite | QUICKSURFACE Pro |
---|---|---|
Import dat sítě (formáty souborů STL | OBJ | PTX) | ✔ | ✔ |
Redukce polygonů | ✔ | ✔ |
Vyplňování otvorů sítě | ✔ | ✔ |
Odstranění odlehlých sítí | ✔ | ✔ |
Vyhlazení sítě | ✔ | ✔ |
Odstranění funkce sítě | ✔ | ✔ |
Segmentace sítě | ✔ | ✔ |
Clipping box | Ořezový kvádr | ✔ | ✔ |
Chytrý | Inteligentní výběr sítě | ✔ | ✔ |
Extrakce primitiv - rovina | válec | kužel | koule | ✔ | ✔ |
Omezení extrahovaných primitiv | ✔ | ✔ |
Konstrukce referenční čáry / referenčního bodu | ✔ | ✔ |
Manuální rovina symetrie | ✔ | ✔ |
Zarovnání do souřadného systému | WCS | ✔ | ✔ |
Ruční zarovnání sítě v prostoru | ✔ | ✔ |
Zarovnání podle N bodů | ✔ | ✔ |
Globální jemné zarovnání více sítí | ✔ | ✔ |
Repolygonizace vícenásobných skenů | ✔ | ✔ |
Přizpůsobený povrch | ✔ | ✔ |
Interaktivní průřezy sítě | ✔ | ✔ |
Vícenásobné průřezy | ✔ | ✔ |
2D skicování | ✔ | ✔ |
Přizpůsobení 2D entit | ✔ | ✔ |
Přizpůsobení 2D křivky | ✔ | ✔ |
Interaktivní ořez 2D entit | ✔ | ✔ |
Automatické 2D zaoblení na základě naskenovaných dat | ✔ | ✔ |
Odchylka 2D entit v reálném čase od naskenovaných bodů | ✔ | ✔ |
3D skicování | ✔ | ✔ |
3D prolínání křivek | ✔ | ✔ |
Odchylka 3D křivek od referenční sítě v reálném čase | ✔ | ✔ |
Volné (volný tvar) modelování | ✔ | ✔ |
Přichycení k síti Volný tvar | ✔ | ✔ |
Analyzátor odchylek v reálném čase pro volný tvar | ✔ | ✔ |
Základní Autosurface | ✔ | ✔ |
Tolerance v reálném čase pro volné modelování | ✔ | ✔ |
Barevný analyzátor odchylek (porovnání skenování s CAD) | ✔ | ✔ |
Export jako IGES | STEP | ✔ | ✔ |
Export dat skenování jako síť STL | ✔ | ✔ |
Import externích souborů CAD (IGES nebo STEP) | ✔ | |
Optimalizovaná rovina symetrie | ✔ | |
Ořezávání sítí pomocí primitiv | ✔ | |
Rovina podél cesty | dráhy | ✔ | |
(2D průřezy) Obrys sítě | ✔ | |
(2D průřezy) Skládané průřezy | ✔ | |
(2D skica) Vazby a kóty | ✔ | |
(2D skica) Automatické spojování 2D entit | ✔ | |
(2D skica) Offset / vzory | ✔ | |
Extrudované / rotační plochy | ✔ | |
Loft/sweep/potrubní povrchy | ✔ | |
Výplňový povrch (Fill surface) | ✔ | |
Oříznuté povrchy | ✔ | |
Booleovský řez / kombinace / průnik | ✔ | |
Lineární / kruhové / zrcadlové vzory | ✔ | |
Zaoblení / Zkosení | ✔ | |
Spirála (Helix) | ✔ | |
Zpločtění | ✔ | |
Analýza návrhu | ✔ | |
Volný tvar z 3D skici | ✔ | |
Zahušťování volného tvaru (volné formy) | ✔ | |
Zarovnání funkce Autosurface | ✔ | |
Analýza přímosti | ✔ | |
Porovnání naskenovaných dat s naskenovanými daty | ✔ | |
Modelování založené na historii / hybridní modelování | ✔ | |
Přenos návrhu a stromu prvků do aplikace Autodesk Inventor | ✔ |
Proč QUICKSURFACE?
Neporovnáváme toto řešení s jinými systémy, ale jednoduše zdůrazňujeme některé funkce, díky nimž se QUICKSURFACE liší:
- nteraktivní výběr uživatelem místo automatické segmentace na referenční síti
- Omezené nejlepší přizpůsobení (například schopnost omezit směr válce tak, aby byl rovnoběžný s osou a přitom stále nejlépe vyhovoval bodům)
- Vztahy mezi extrahovanými primitivy - rovnoběžnost, kolmost, shoda, offset
- Rychlé zarovnání na základě extrahovaných primitiv (počátek) - upřřednostnění
- Zobrazení zrcadleného bodu pro kontrolu symetrie zarovnaného skenovaného objektu
- Barevná mapa odchylky v reálném čase v režimu 2D náčrtu
- Vlastní technologie přichcení k síti pro modelování volných tvarů
- Přesná úprava povrchů volného tvaru založená na manipulátorech
- Schopnost upravit automatický povrch, pokud to vyžaduje záměr návrhu
- QUICKSURFACE nejsou jen přesné povrchové úpravy, uživatel může ručně upravit rozlišení a polohu kontrolních bodů, aby se vyhnul mapování povrchu na referenční síť, která může mít odlehlé hodnoty a šum
- Odchylka v reálném čase, což pomáhá vytvářet povrchy s méně kontrolními body
- Kontrola velikosti pole elementu a tedy rozlišení na finálním povrchu
- Parametrické hybridní modelování - počínaje volnou formou a základními primitivy může uživatel sestavit složitý CAD model oříznutím a později může změnit povrchy na základě záměru návrhu
- Dostupná cena pro rychlejší návratnost investic
