TECH tip: BOBCAD V34 VÍCEOSÉ DOKONČOVÁNÍ
Technický tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozích týdnů od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.
V tomto technickém tipu se zaměříme na některé operace víceosého frézování, které jsou nabízeny v programech Frézování 4X Pro a Frézování 5X Pro softwaru BobCAD-CAM. Tento soubor součásti má jako příklad 4 kapsy, které sledují křivku na horní straně součásti. Budeme se zabývat třemi různými operacemi: Morph mezi dvěma křivkami pro opracování zakřivené horní části dílu, operaci víceosého obrábění pro vyhrubování kapes a obrábění odvalováním pro dokončení bočních stěn každé kapsy.

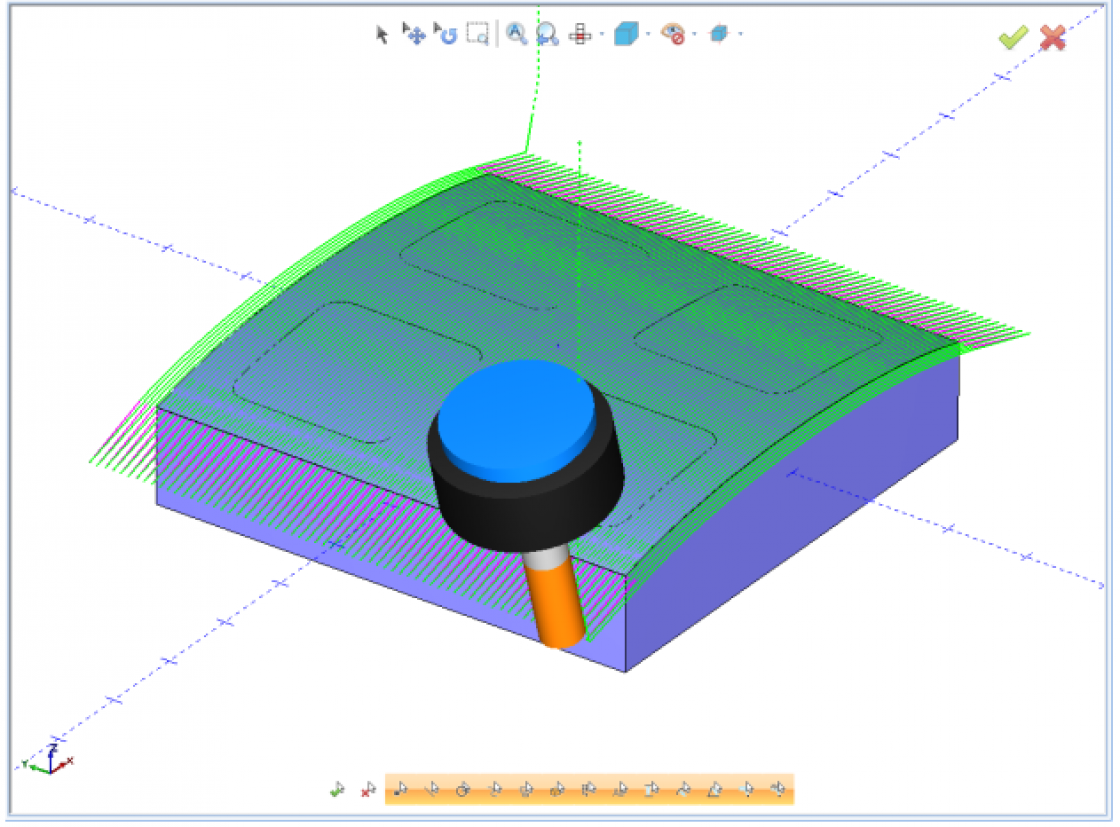

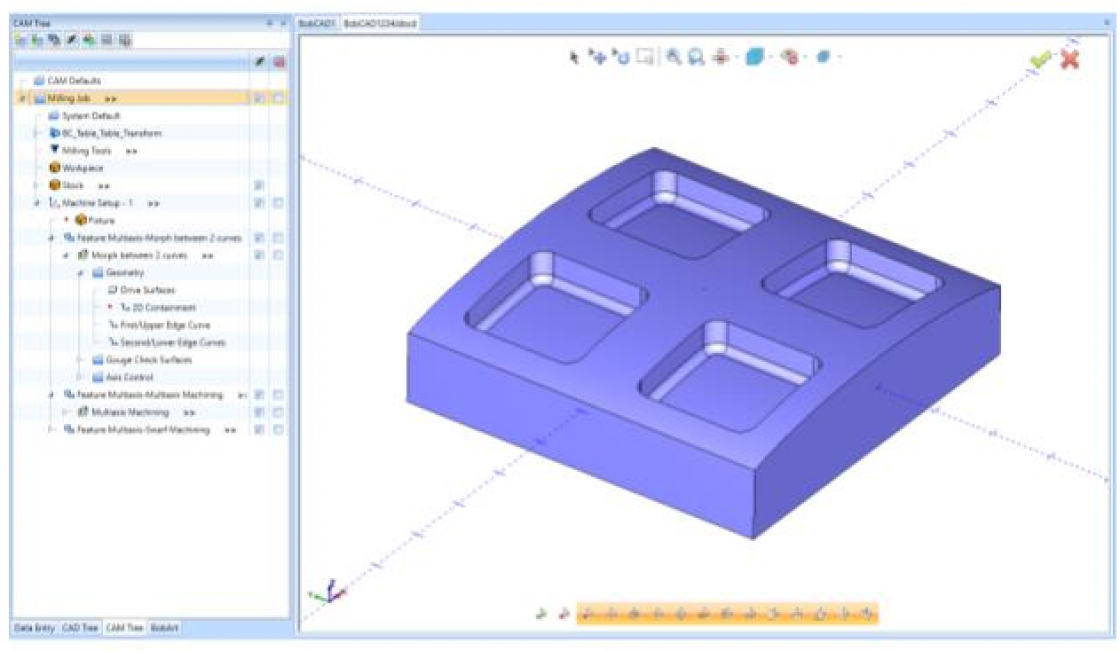

První operací, kterou se budeme zabývat, je operace Morph mezi dvěma křivkami. Nejdříve jsme se věnovali práci v CADu, kde jsme v nabídce Vytváření 3D -> Upravit povrch zpět vytvořili zakřivený povrch, který budeme v této operaci opracovávat. Poté jsme vytvořili úlohu Frézování s pravoůhlým polotovarem, který má výšku těsně nad součásti příkladu ze souboru . Stroj jsme také definovali jako pětiosý s rotačními osami v rotacích A a B. Po definování Nastavení stroje jsme klikli pravým tlačítkem myši na Nastavení stroje - 1 a vybrali možnost Víceosé frézování/Multiosé. V části Dráhy nástrojů založené na povrchu jsme vybrali možnost Morph mezi 2 křivkami a použili výchozí válcovou frézu. Tuto horní plochu jsme vybrali jako řídící plochu a poté jsme vybrali přední hranu plochy jako první křivku hrany. Jako druhou křivku jsme vybrali zadní hranu, neboli tu, která je ve směru Y nejvzdálenější. Ovládání osy nástroje jsme nastavili jako čtyřosé s rotační osou jako osou Y. Nakonec jsme pro tuto operaci odpovídajícím způsobem nastavili nastavení najetí a vyjetí.
Poznámka: V nastavení této operace je karta hrubování, kde lze nastavit více hrubovacích průchodů a jejich rozestupy, a také více dokončovacích průchodů a jejich rozestupy.
Další operací, na kterou se zaměříme, je operace víceosého obrábění. Obvykle se používá jako hrubovací operace při 4osém nebo 5osém frézování. Stejně jako v předchozí operaci začneme kliknutím pravým tlačítkem myši na Nastavení stroje - 1 a výběrem možnosti Víceosé frézování. Operace Víceosé obrábění je v seznamu operací druhá dole. Po výběru operace Víceosé obrábění jsme definovali stejný nástroj, který byl použit v předchozí operaci.

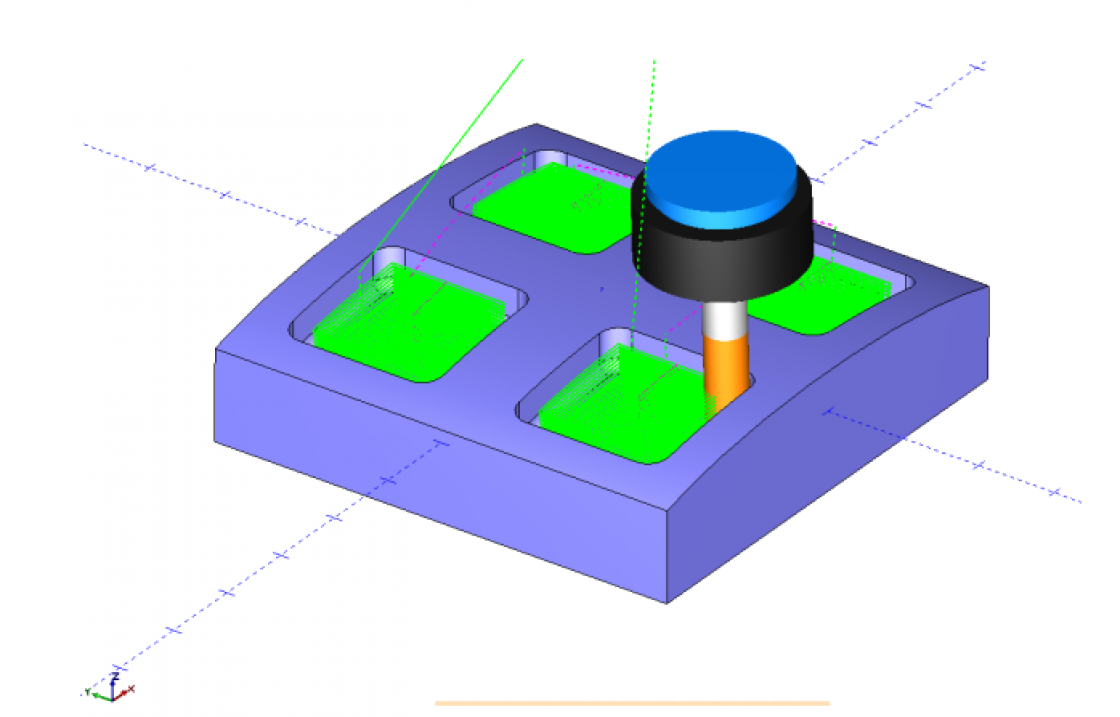

Na další stránce nastavíme parametry týkající se našich preferencí. Pro tuto operaci jsme ponechali výchozí odstup drah a hloubkový krok. Jediným nastavením, které jsme na této stránce změnili, byl způsob řezání z jednosměrného na spirálový, abychom ušetřili čas při obrábění. Další kartou je karta Definice součásti, kde definujeme geometrii použitou pro tuto operaci. Pro položku Povrchy dílu jsme vybrali všechny boční stěny a zaoblení kolem bočních stěn čtyř kapes. Pro položku Povrchy dna jsme vybrali povrch dna každé ze čtyř kapes.

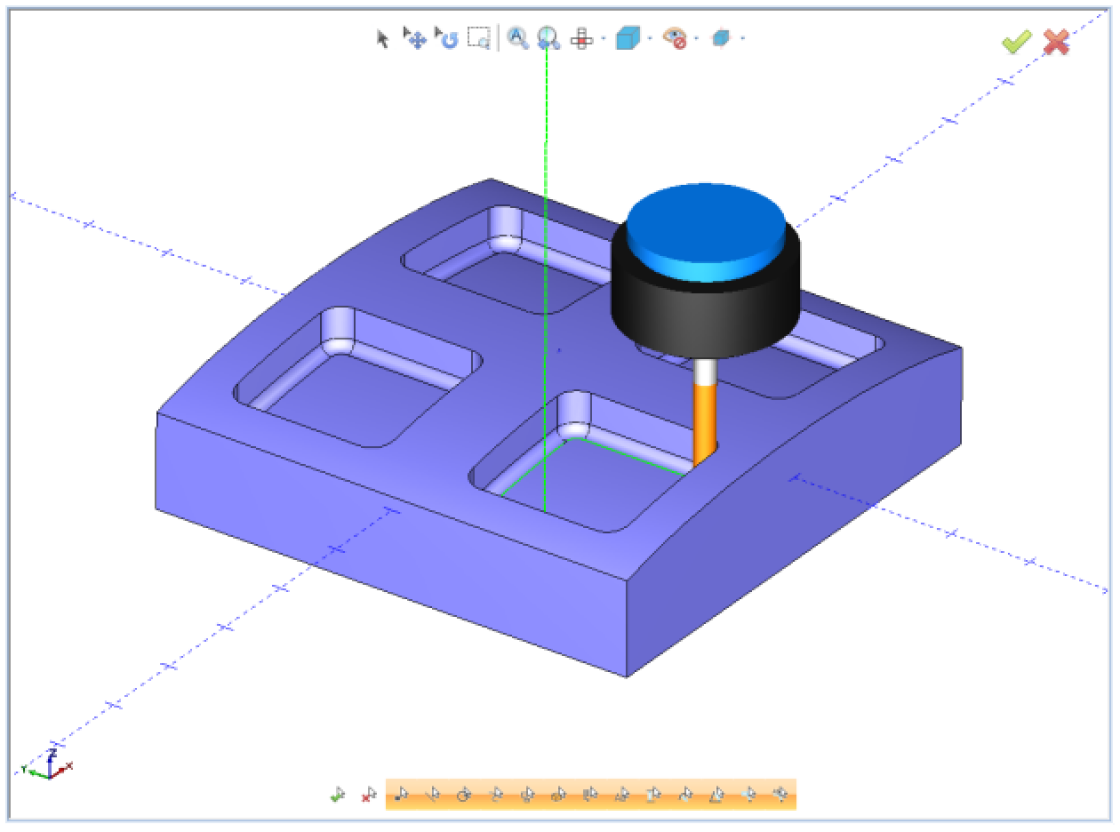

Poslední operací v tomto technickém tipu je obrábění odvalováním. Tato operace se nachází v Průvodci víceosým frézováním stejně jako předchozí dvě operace. Po výběru operace Obrábění odvalováním/tříska v seznamu operací jsme pak pro tuto operaci definovali nástroj jako kulovou frézu pro dokončení bočních stěn a zaoblení kolem každé kapsy. V rámci parametrů této operace jsme jako plochy pro odvalování/plochy třísky vybrali všechny boční stěny každé kapsy. Tato operace je automaticky nastavena na pětiosé frézování. Další možnosti, jako je propojení a najetí/vyjetí, můžete pro tuto operaci nastavit podle svého přání. Po kliknutí na tlačítko Vypočítat můžete nyní simulovat operace a vygenerovat G-kód pro konkrétní frézovací stroj.
