V programu BobCAD-CAM existuje řada možností, jak kompenzovat poloměr frézovacího nástroje, který uživatel používá. Ať už chcete frézovat sousledně nebo nesousledně (konvenčně), BobCAD může podporovat způsob, který potřebujete pro obrábění vašeho dílu. Zde jsou uvedeny některé způsoby kompenzace dráhy nástroje pro frézovací nástroj a způsob nastavení směru dráhy pro nastavení možností sousledného frézování a nesousledného (konvenčního) frézování.

Kompenzace systémem

Pokud je tato možnost zapnutá, systém posunuje geometrii o poloměr nástroje. Při volbě Vypnuto byste měli použít kompenzaci stroje.

• Vypnuto - dráha nástroje se počítá ze středové čáry.
• Vlevo - dráha nástroje se počítá vlevo od vybrané kontury.
• Vpravo- dráha nástroje se vypočítá vpravo od vybrané kontury.

Systémová kompenzace automaticky kompenzuje poloměr nástroje posunutím dráhy nástroje o celý poloměr frézovacího nástroje. Při profilové operaci vně obrobku bude frézovací nástroj posunut tak, aby sledoval vnější profil obrobku.

Kompenzace stroje

Tyto možnosti ovlivňují pouze výstup v postu (vygenerování NC kódu).

• Vypnuto - dráha nástroje se počítá ze středové čáry.
• Kompenzace vlevo  (G41) - dráha nástroje operace představuje střed frézy. Kód zpracovávaný v příspěvku obsahuje příkaz pro kompenzaci frézy vlevo od obrysu.
• Kompenzace vpravo (G42) - dráha nástroje operace představuje střed frézy. Následně zpracovaný kód obsahuje příkaz pro kompenzaci frézy vpravo od obrysu.

Poznámka: Najetí (náběh) pro kompenzaci strojem musí být dostatečně dlouhý, aby se vyrovnal s nástrojem (delší než průměr nástroje).

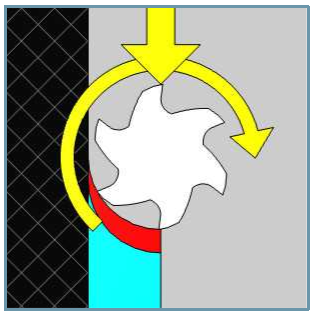

Dalšími možnostmi, které budeme zkoumat, je nastavení sousledného frézování ve srovnání s možností konvenčního (nesousledného) frézování. Metoda sousledného frézování se někdy označuje jako "Down cutting". Důvod je patrný z následujícího obrázku (průřez trísky se mi zmenšuje).

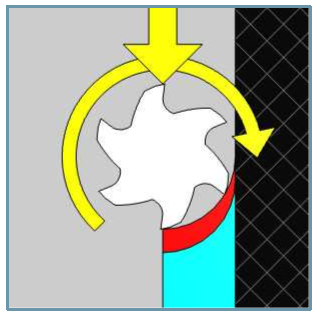

Nesousledná (Konvenční) metoda frézování se někdy označuje jako "Up cutting". Důvod je patrný z následujícího obrázku (průřez trísky se mi zvětšuje).

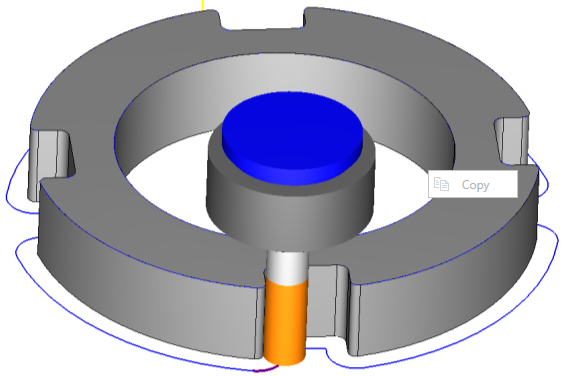

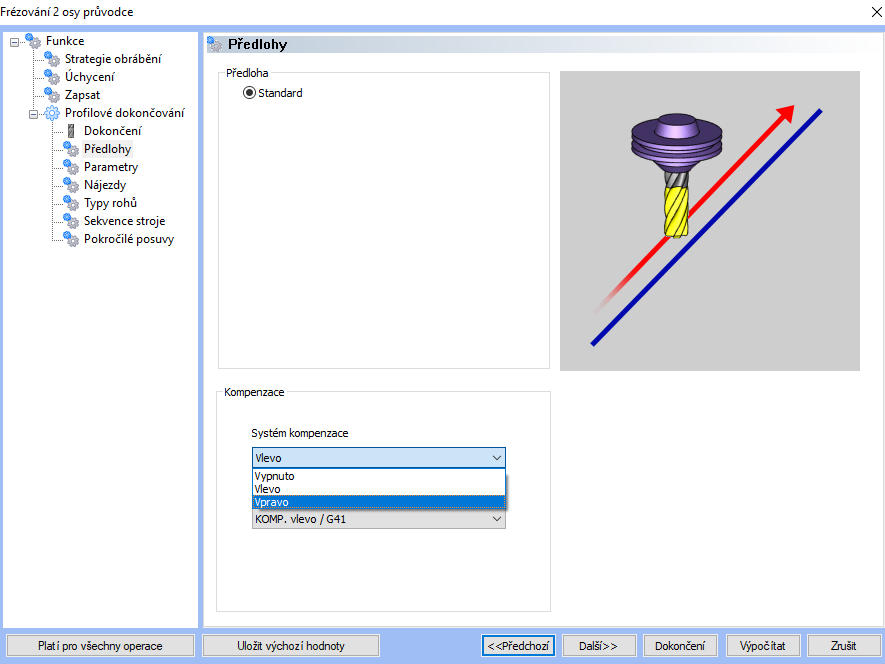

V příkladu operace vnějšího profilu se bude sousledné frézování  provádět po směru hodinových ručiček kolem vnější strany dílu. Konvenční (nesousledné) frézování se bude pohybovat proti směru hodinových ručiček kolem vnějšího profilu. Na prvním příkladovém obrázku je dráha nástroje sousledného frézování, protože nástroj se pohybuje po vnějším profilu ve směru hodinových ručiček. Chcete-li změnit tento postup na konvenční frézování, musíte nejprve upravit prvek a přejít na stránku Předlohy | Vzory. Změňte položku Systémová kompenzace z levého na pravý.

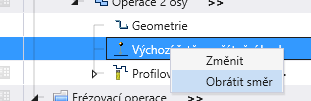

Po výpočtu dráhy nástroje se vrátíte do stromu CAM a kliknete pravým tlačítkem myši na Výchozí počáteční bod řetězu v části Funkce. Vyberte možnost Obrátit směr a znovu vypočítejte dráhu nástroje. Tímto způsobem dráha nástroje obrátí směr a změní ofset pro vnější stranu dráhy profilu.

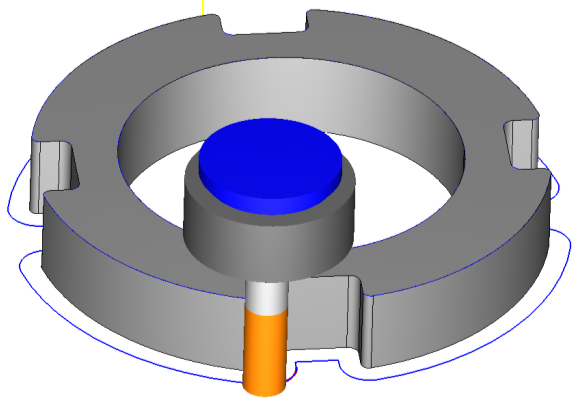

Nyní bude dráha probíhat v opačném směru, čímž uživatel získá konvenční (nesousledné) frézování profilu namísto předchozího sousledného frézování profilu.
