Vytvořte více s BobCAD-CAM V35
Snižte náklady | Dokončete rychleji
BobCAD-CAM V35 přidává další funkce a vylepšuje stávající moduly.
Stáhněte si V35 nyní
2-5 víceosé frézování, soustružení, drátové elektroerozivní obrábění, BobART
BobCAD-CAM V35 má spoustu nových funkcí a vylepšení stávajících funkcí! Vytvářejte své umělecké projekty snadněji díky nově definovanému pracovnímu postupu ve zcela novém uživatelském rozhraní BobART!
Pro ty, kteří požadují větší kontrolu nad pořadím odesílání operací, včetně způsobu odesílání vzorů drah nástrojů, jsme se rozhodli tuto část softwaru zcela přehodnotit a zavádíme nový strom operací a strom nástrojů, který vám poskytne veškerou potřebnou pravomoc a kontrolu. A také máme dokončovací násobné průchody (skim), zcela nové najetí s možností výběru bodu a automatického najetí ze středu a nové funkce a vylepšení v 2, 3, 4 a 5 osách.
Ať už jste nový uživatel, nebo stávající, tato verze zlepší váš pracovní proces!
Najetí ze středu
Ve výchozím nastavení umožňuje volba Najetí od středu využívat středové pozice vytvořených řetězců drah nástrojů. V minulosti mohlo být vytváření najetí, které začínalo/končilo ve středu řetězce, trochu náročnější, než byste si původně mysleli. Ve skutečnosti vedly ke vzniku těchto nových typů vedení požadavky zákazníků, kteří požadovali tuto možnost snadného provedení. Není třeba měřit plochy a počítat najetí, protože tato najetí fungují na jakémkoli tvaru a najdou středový bod vytvořený řetízky.
Nová vylepšení stromu CAM
Dialogové okno příkazu k obrábění bylo nahrazeno kompletním stromem operací, který v mnoha ohledech vylepšuje pracovní postupy v softwaru, což dříve nebylo možné. Po vytvoření úloh ve Stromě CAM otevřete Strom nástrojů, abyste viděli všechny své úlohy, nástroje v jejich zásobníku a operace, které jsou jednotlivým nástrojům přiřazeny. Úlohy pro frézování a soustružení také vůbec poprvé podporují MDI neboli ruční zadávání dat, které umožňuje ručně definovat pohyb stroje podle potřeby obráběcích operací.
Nová dráha nástroje pro odjehlování
Zatímco operace Odjehlování vždy nabízela způsoby, jak určit oblast, na kterou se má zaměřit, a umožňovala výběr konkrétních hran, kontrolu ploch, kterým se má vyhnout, a omezení oblasti podle výšky, odjehlování pouze konkrétních oblastí znamenalo spoustu výběrů geometrie a dokonce i úpravu nastavení operace. Nikdy nebylo snazší než nyní přesně zasáhnout to, co je třeba provést. Stačí vybrat těleso nebo tělesa z grafické oblasti a dráha nástroje Odjehlování se použije pouze na oblast uvnitř těchto těles.
Kuželové obrábění
Když jsme přišli s našimi 4osými pokročilými hrubovacími a 4osými pokročilými dokončovacími operacemi, velmi to pomohlo při obrábění těchto tvarů, ale dráha nástroje nebyla specializovaná na tyto tvary a stále zde byly určité nevýhody. Všechno, od kroků dolů až po limity, je navrženo pro válcové tvary. To znamenalo, že kuželová dna by měly kroky a řezání vzduchu na menším konci nebylo možné odstranit pomocí radiálních limitů. Tyto problémy jsou nyní s novou možností kónického obrábění minulostí. Stačí zaškrtnout políčko na stránce Vzory, nastavit Kuželový úhel a celá dráha nástroje je nyní navržena přesně pro tento tvar.
Dráhy nástrojů založené na povrchu
Do nabídky typů drah nástrojů na bázi povrchu přibyla další možnost naklánění, a to nová možnost Naklonění s pevným úhlem vůči normále povrchu. Správné naklonění nástroje je při víceosém obrábění důležité, i kdyžmáme na výběr mnoho možností, včetně možnosti zůstat s pevným úhlem k normále povrchu, v minulosti jste neměli možnost nastavit naklonění na základě normály povrchu. V této verzi však můžete tuto možnost jednoduše vybrat, zvolit referenční povrch a nastavit úhly.
Frézování v 5 osách
Volba Podřezání na stránce Možnosti v pokročilé úpravě úrovně Z nyní umožňuje provádět podřezávání, pokud je operace nastavena na 5 os na stránce Řízení osy nástroje. Zatímco při použití nástrojů pro podřezávání v operaci 3 osy byla volba podřezávání velkým přínosem, při nastavení operace na 5 os byla volba podřezávání doposud nedostupná. Nyní můžete při nastavení na 5 os použít Podřezání s kulovými nástroji tak, že jednoduše vyberete jednu z kontrol na stránce Kontrola drážkování a nastavíte strategii na nástroj Naklonit. Můžete dokonce nastavit hodnotu Rozšířit oblast podřezání, abyste měli plnou kontrolu nad tím, kolik přesně bude obráběno.
Urychlení výroby modelu s nižšími náklady
Verze V10 byla inovována tak, aby se urychlila fyzická výroba konstrukcí SOLIDWORKS. BobCAM je plně integrován se systémem SOLIDWORKS, což umožňuje méně chyb při převodu dat než jakékoli jiné řešení na trhu. Díky kompatibilitě pro více než 100 strojů je BobCAM pro SOLIDWORKS V10 dokonalým CAM řešením.

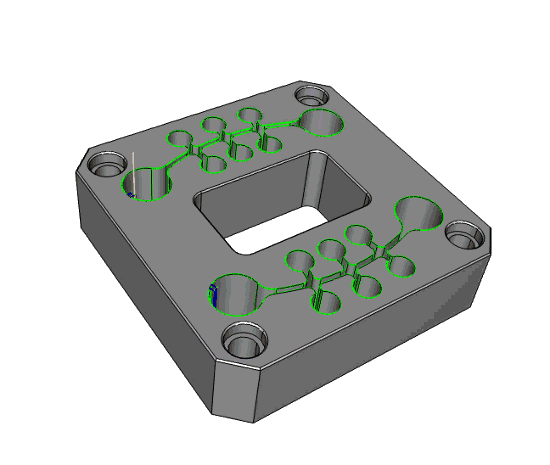

Modul WireEDM pro V35
Obrábění ve 2 osách, ve 2 osách s úkosem, s fazetkou a ve 4 osách
S novým operačním stromem je programování a řízení operací elektroerozivního obrábění drátem efektivnější a rychlejší. Modul Wire EDM podporuje obrábění ve 2 osách, 2 osách s úkosem, kolmé a s úkosem (fazetka) a obrábění ve 4 osách, takže zvládne všechny vaše potřeby při vytváření drah drátu.
Spusťte si V35 hned teď!
Došli jste až sem, tak si ji stáhněte a vyzkoušejte přímo v SOLIDWORKS. Po instalaci budete moci zvolit BobCAM jako doplněk a experimentovat s tím, co všechno můžete dělat.
BobART vylepšení
Aplikace BobART byla přepracována, aby vám pomohla rychle získat požadované výsledky. Vylepšili jsme dialog pro převod rastru na vektor tím, že se otevírá přímo ve Správci zadávání dat. To vám umožní zobrazit obrázek v grafické oblasti jako obvykle. Přibližujte, posouvejte a dokonce i otáčejte, abyste se mohli co nejvíce zaměřit na oblast, která vás zajímá nejvíce!
A už jsme se zmínili, že nyní máme možnost "Vytvořit jako těleso"? Dříve jste sice mohli udělat věci, které modelu dodají výšku, ale rozšířené stěny byly opravdu jedinou přidanou věcí. Stále vám zůstávala v podstatě síťovaná plocha zatažená až k základně. Při pohledu za model, jak je vidět na prvním obrázku, bylo zřejmé, že síť není uzavřená. S touto novou možností, jak můžete vidět na následujícím obrázku, je síť uzavřená a vytváří vodotěsnou síť. Tím se rozšiřují možnosti, co lze s finálním modelem dělat, a dokonce jsme přidali možnosti jednotek, které vám umožní určit jednotky, které se mají použít při exportu komponent STL!
Programování CNC
Zrychlete své CNC programování s BobCAD-CAM V35
Obraťte se na specialistu CAD CAM a zjistěte, jak můžete urychlit obrábění svého zakázkového projektu.
Zavolejte nyní
Vyzkoušejte ji zdarma na 30 dní
Demo verze softwaru V10 zahrnuje frézování, soustružení, soustružení s frézováním, router, plazmové obrábění, laserové obrábění, obrábění vodním paprskem a elektroerozivní obrábění.
Rychlejší a přesnější úpravy drah nástrojů pro rychlejší přechod od návrhu přes konstrukci až po výrobu. Méně chyb šetří čas a materiál.
Skuteční lidé, skutečné výsledky
"Jsem ohromen novou dráhou nástroje pro odstraňování otřepů a tím, jak jediným obráběcím prvkem dokáže obrobit všechny hrany mého dílu."
