QUICKSURFACE Pro
QUICKSURFACE Pro
Produkt QUICKSURFACE Pro je profesionální, kompletní řešení pro 3D reverzní inženýrství. Software je kompatibilní s jakýmkoli 3D skenerem, který exportuje sítě STL, OBJ nebo PLY nebo mračna bodů PTX.
Poskytuje jednoduché, ale výkonné nástroje pro převod digitalizovaných dat na modely připravené k použití. Můžete jej použít jak pro volné modelování, tak pro parametrické modelování. Navíc je k dispozici automatické vytváření povrchů.
Vaše vysoce kvalitní modely lze exportovat ve standardních formátech souborů IGES nebo STEP do jiných systémů CAD/CAM nebo je můžete použít pro 3D tisk či CNC obrábění.

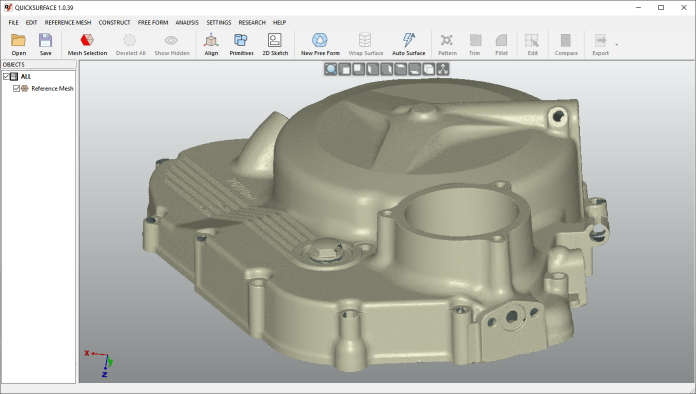

Import skenovaných dat
Importujte data skenování z libovolného skeneru do QUICKSURFACE Pro uložená jako soubory STL, OBJ nebo PLY mesh. U skenerů s velkým dosahem lze data importovat pomocí formátu souboru PTX.
QUICKSURFACE umožňuje uživateli načíst libovolnou velikost sítě.
Úprava sítě
Snadno použitelné nástroje pro úpravu sítě QUICKSURFACE Pro umožňují snadno zmenšit velikost dat bez ztráty přesnosti, vyplnit díry a odstranit odlehlé části sítě. Vytvářejte neprostupné sítě pro 3D tisk nebo pro reverzní inženýrství.

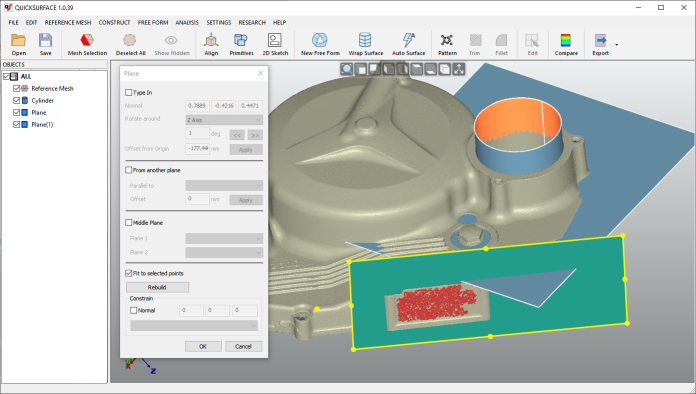

Extrakce prvků | primitiv
QUICKSURFACE Pro rychle rekonstruuje roviny, válce, kužely a koule. Kromě toho můžete vytvářet referenční geometrie, jako jsou čáry a body, pro použití při vyrovnávání sítí do souřadného systému (WCS) nebo do jiných skenů.
Odstranění prvku | De-feature
QUICKSURFACE Pro umí odstranit ražby, značky nebo jiné prvky. Stačí jednoduše vybrat a "odstranit prvek" jediným kliknutím na tlačítko.

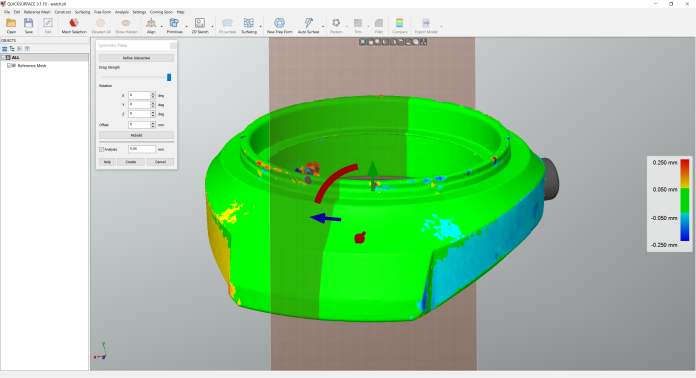

Rovina symetrie
Najděte rovinu symetrie objektu. Pomocí analyzátoru zjistěte kvalitu polohy roviny. Chcete-li dosáhnout nejlepších výsledků, dolaďte polohu pomocí ovládacích prvků na obrazovce.

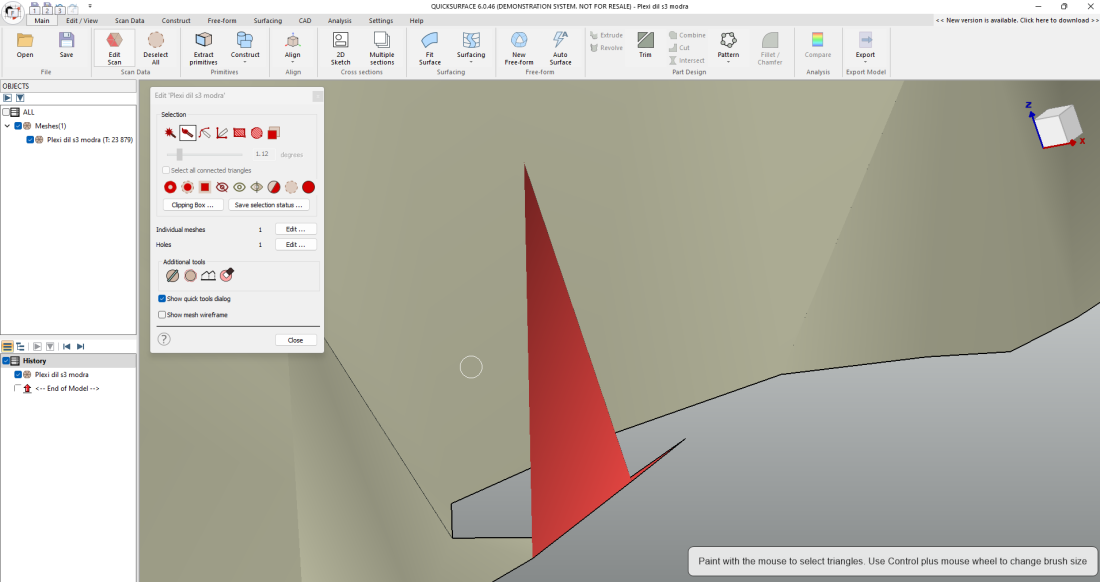

Interaktivní výběr
Jednoduché nástroje k rychlému extrahování oblastí zájmu. Výběr kouzelnou hůlkou, štětcem a volným tvarem umožňuje uživateli identifikovat oblasti, které představují prvky nebo povrchy.

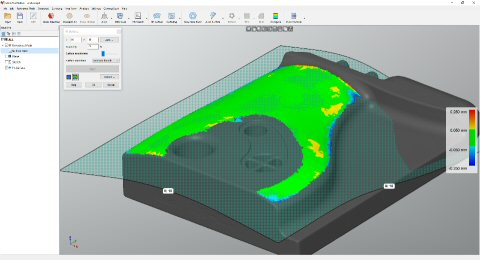

Přizpůsobený povrch
Vyberte oblast zájmu a nechte software provést aproximaci výběru pomocí volného povrchu. Výsledný povrch se rozšíří tak, aby byl vhodný pro ořezávání. Barevná mapa odchylek v reálném čase okamžitě zobrazí kvalitu povrchu.

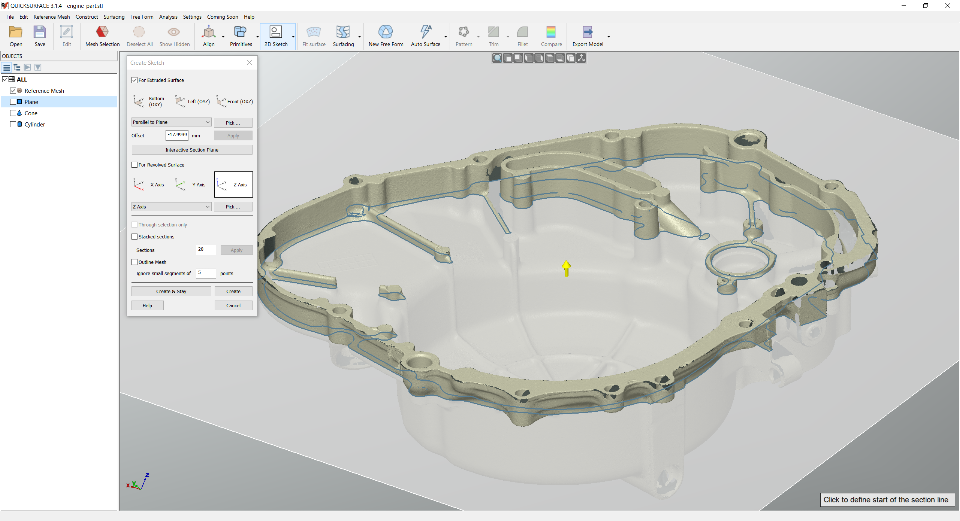

2D rozřezání
Interaktivní řez umožňuje uživateli získat referenční body pro 2D skicování. Vytvořte interaktivně rovinu řezu, zarovnanou na světové nebo CAD roviny, nebo dokonce zarovnejte křivku. Pro účely loftingu - uživatel může také vytvořit více řezů najednou.

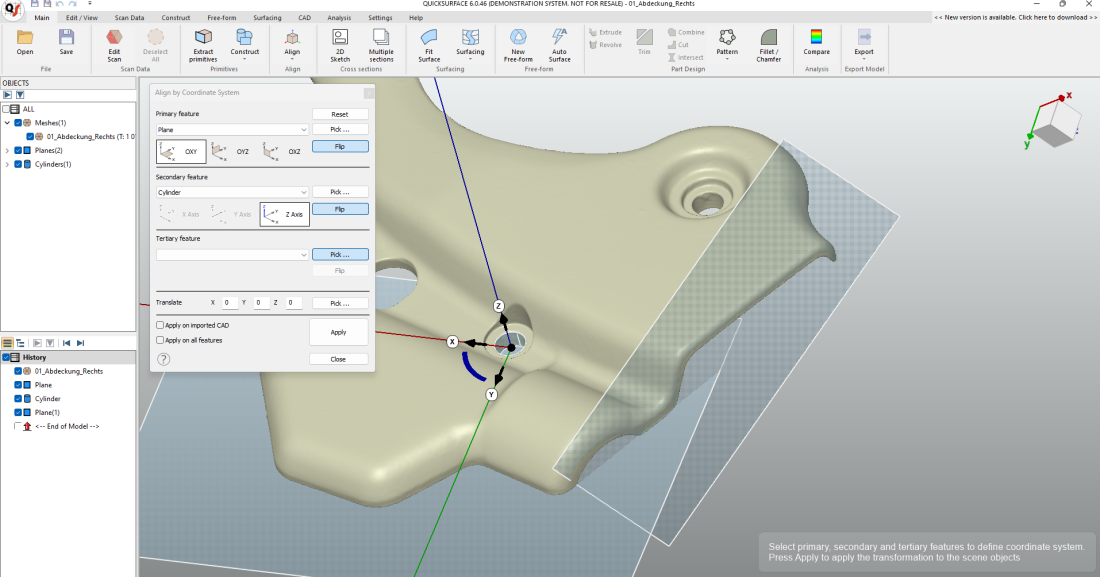

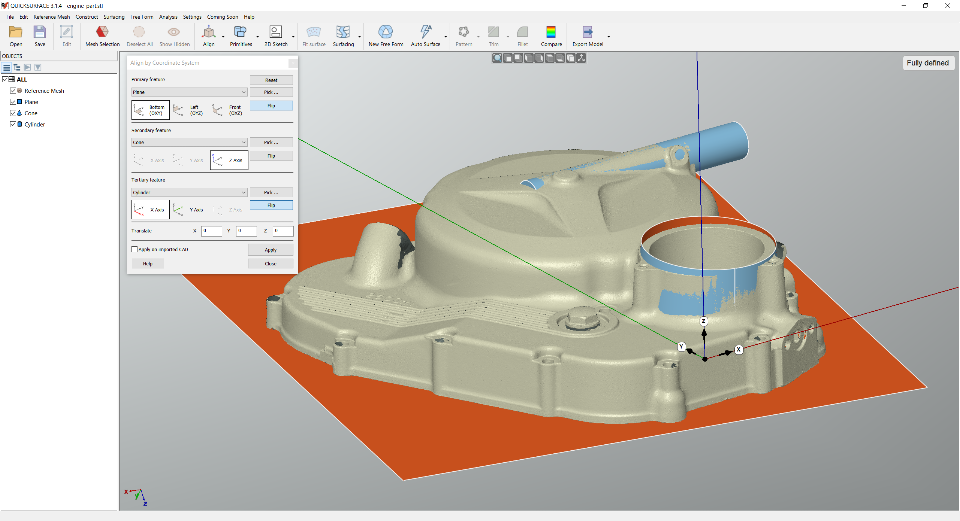

Zarovnání objektu
Umístění objektu do globálního souřadného systému (WCS) pomocí extrahovaných primitiv. Interaktivní definice souřadného systému umožňuje uživateli nastavit správnou orientaci objektu.

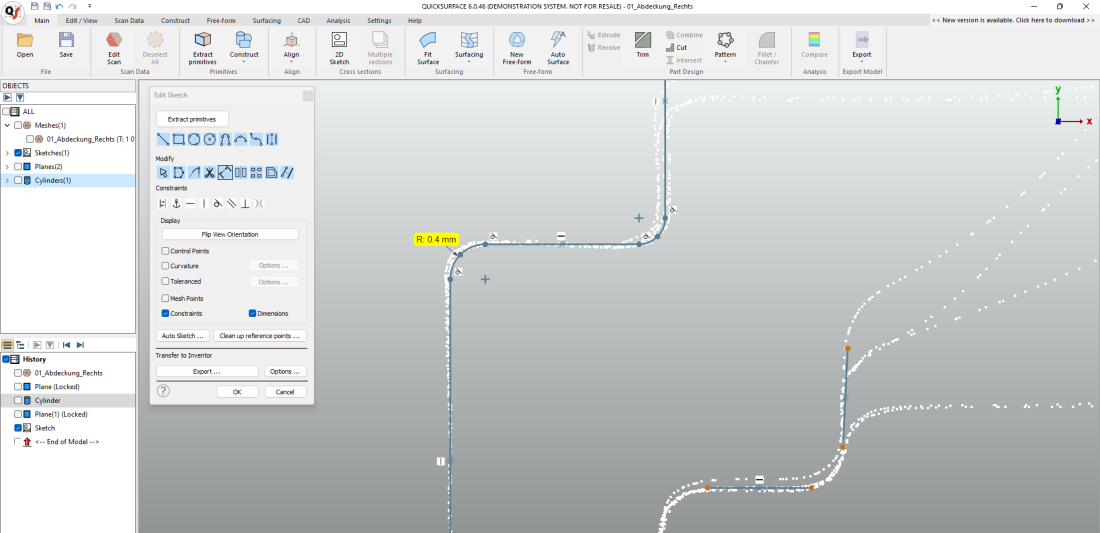

Skicování ve 2D s parametrickými omezeními
Pomocí nástrojů pro rozměry (kóty) a omezení v QUICKSURFACE Pro můžete vytvářet přesné náčrty jako v jakémkoli jiném systému CAD..

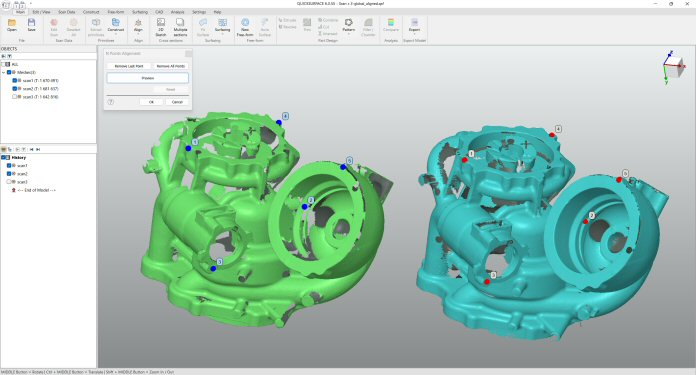

Zarovnání dle N-bodů
V aplikaci QUICKSURFACE Pro můžete zarovnat více dat skenování k sobě navzájem nebo data skenování k importovanému modelu CAD. Jednoduše vyberte 3 nebo více odpovídajících bodů a objekty zarovnejte.

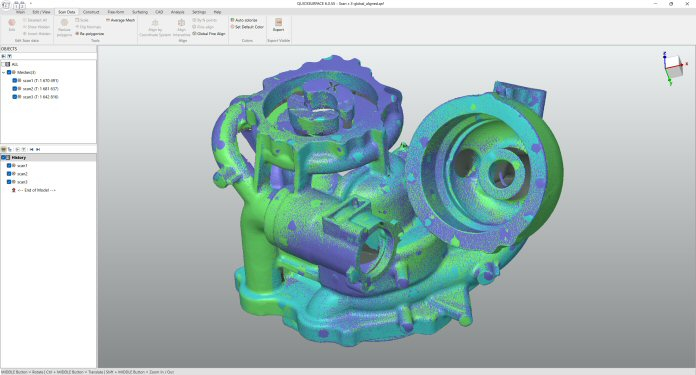

Globální jemné zarovnání
Optimalizace dvou nebo více překrývajících se skenů stejného objektu. Inteligentní globální jemné zarovnání umožňuje uživateli vytvořit kompletní sken ze skenů stejného objektu z různých stran.

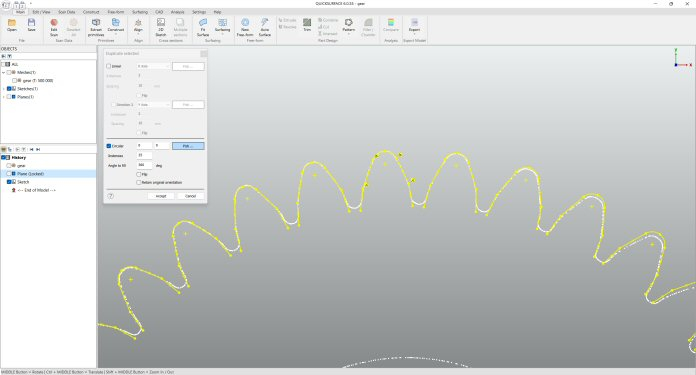

Odsazení (offset) a vzory ve 2D náčrtu
Odsazení nebo vytvoření více instancí s lineárním a kruhovým vzorem ve 2D náčrtu

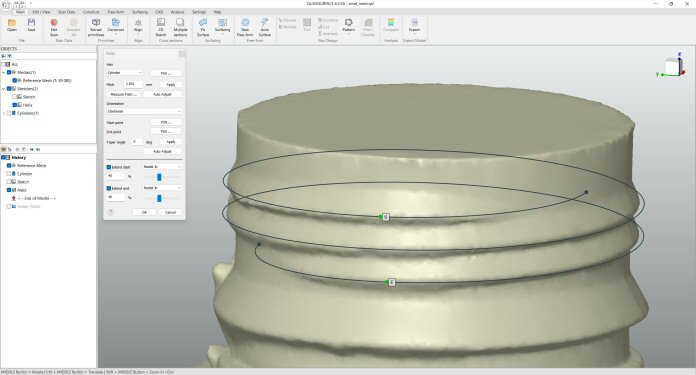

Křivka šroubovice
Moderní uživatelský interaktivní způsob vytváření šroubovicové křivky pro závit. Interaktivně změřte stoupání, zadejte počáteční a koncový bod a osu a získejte konečný výsledek. Rozšiřte křivku několika způsoby, abyste vytvořili dokonalý závit.

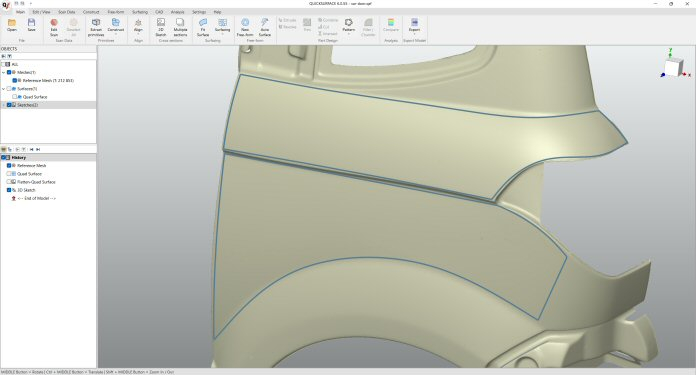

3D skicování
Kreslete křivky volného tvaru přímo na referenční síť. Vytvářejte křivky prolínání a připravte je k dalšímu použití pomocí výplně povrchu, volného tvaru z 3D náčrtu nebo jiné operace vytváření povrchů v CAD.

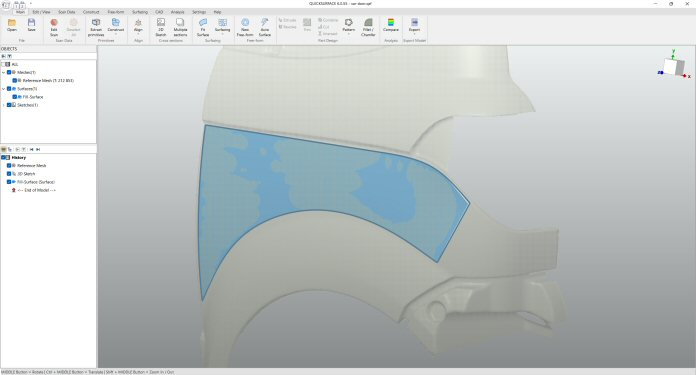

Výplň povrchu | Fill surface
Vytvářejte ohraničený povrch z 3D náčrtů, ale také získejte nejlepší základní tvar referenčních dat pro co nejpřesnější výsledky.
Loft a tažené (sweep) povrchy
Loft, sweep, roura | pipe. Spojte povrchy nebo jej použijte při ořezávání.

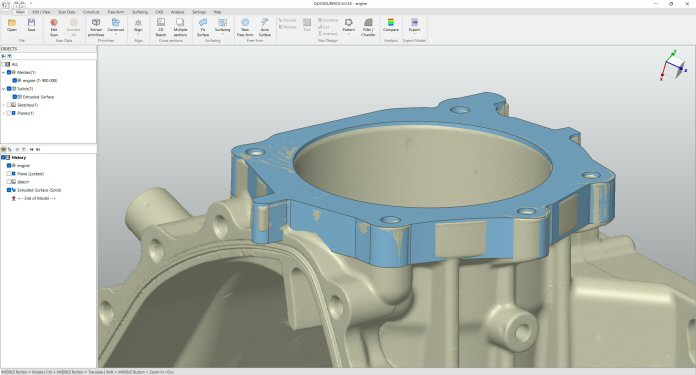

Extrudované a rotační povrchy
Vytvářejte extrudované a rotační povrchy nebo tělesa. Použijte návrh. Pro optimální výsledky použijte možnost přichycení

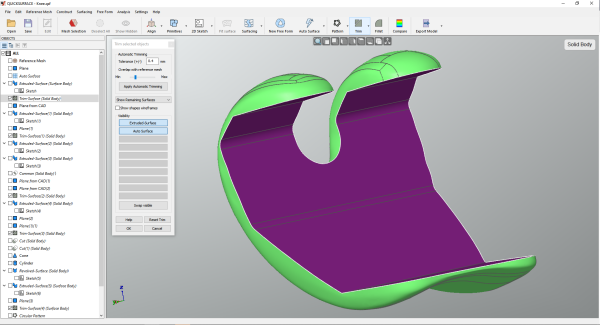

Ořezávání a booleovské (logické) operace
V programu QUICKSURFACE Pro můžete vytvářet plochy nebo tělesa pomocí operace vzájemného ořezávání nebo booleovských operací na tělesech. Barevné zobrazení a diagnostické nástroje vám umožní identifikovat problémy při provádění těchto operací.

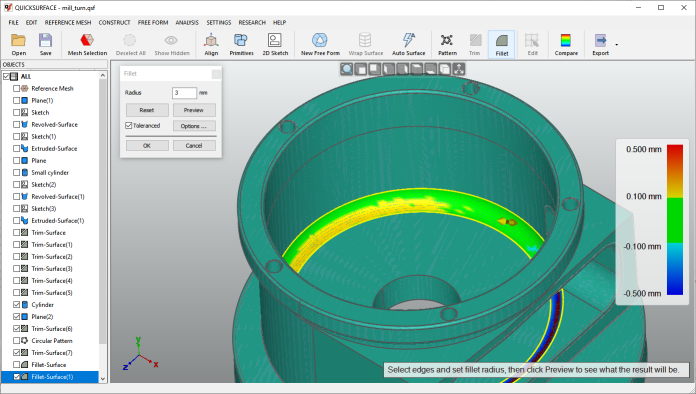

Zaoblení a zkosení
Operace zkosení a zaoblení jsou vybaveny analyzátorem v reálném čase. Stačí přetáhnout šipku, abyste na obrazovce definovali poloměr zaoblení, a okamžitě můžete sledovat odchylku zaoblení oproti referenční síti - vše v reálném čase.

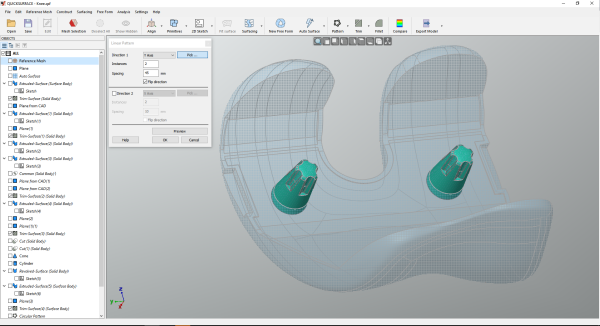

Vzory
Vytvářejte opakující se vzory objektů jejich uspořádáním do lineárních nebo kruhových formací. V případě potřeby navíc použijte zrcadlení objektů pro zvýšení symetrie.

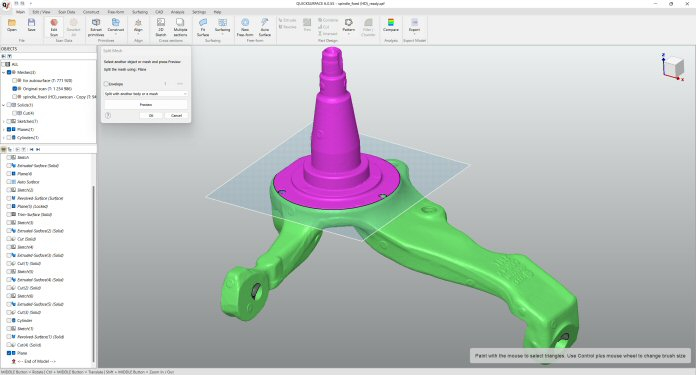

Oříznutí sítě pomocí primitiv
Rozdělte síť pomocí CAD primitiv, abyste mohli rychle převést organické tvary do CAD tělesa s automatickým povrchem.

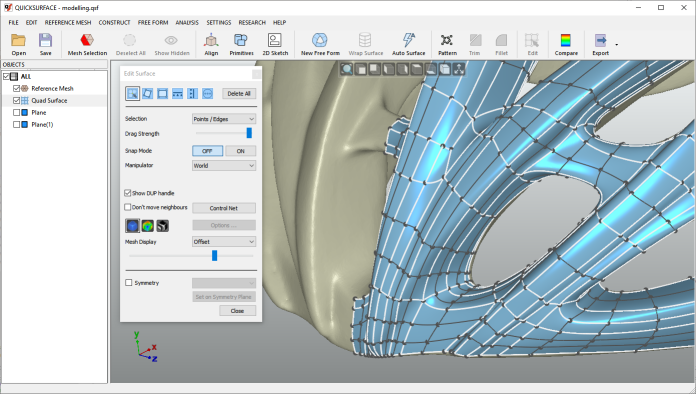

Modelování ve volném tvaru | modelování Free Form
Funkce Quad povrch umožňuje uživatelům rekonstruovat povrchy volných tvarů, což je schopnost, kterou standardní metody modelování povrchů neumožňují. Naše patentovaná technologie snap-to-mesh umožňuje i neprofesionálům bez námahy vytvářet tvary, což je jedinečná funkce, kterou nenajdete v žádném jiném řešení.

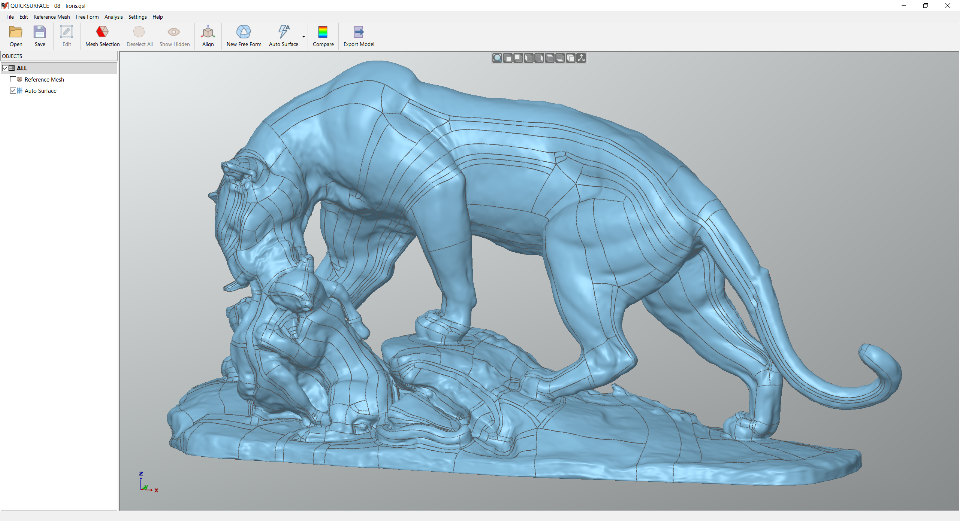

Automatické vytváření povrchu
Vytvářejte povrchy na organických tvarech pouhým kliknutím na tlačítko. Není nutná žádná interakce uživatele. Algoritmus, který je vybaven nejlepším dnes dostupným automatickým vytvářením povrchů, optimalizuje počet výsledných políček NURB na minimum. Kvalita povrchu je všude G2 a v nestandardních bodech G1.

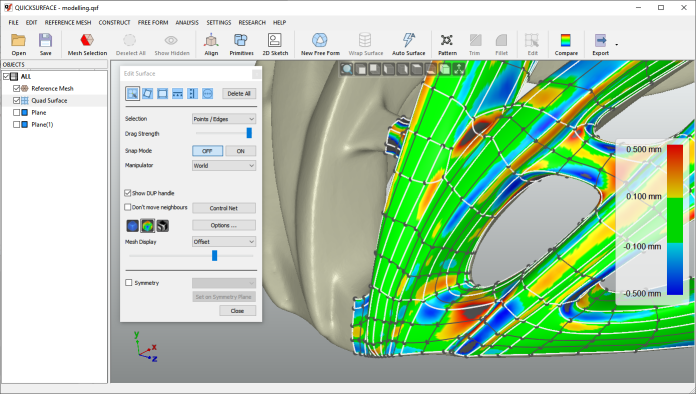

Analyzátor odchylek v reálném čase
QUICKSURFACE Pro - Barevná mapa vzdálenosti s optimalizovanou rychlostí v reálném čase umožňuje uživateli mít vše pod kontrolou a získat ty nejpřesnější výsledky.

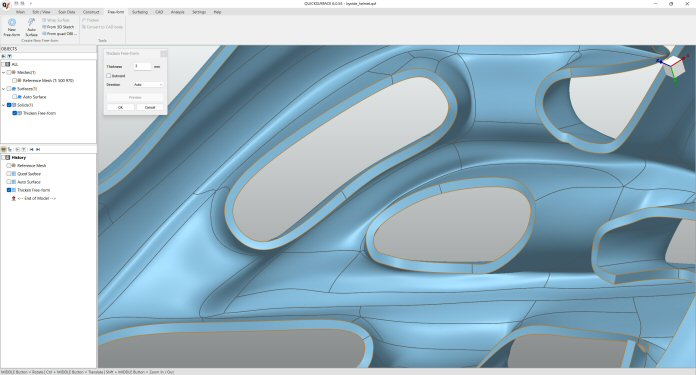

Přidání tloušťky (offsetu) ve volném tvaru | Thicken free-form
Díky pokročilým chytrým algoritmům přidává tloušťku (offset) volným plochám.

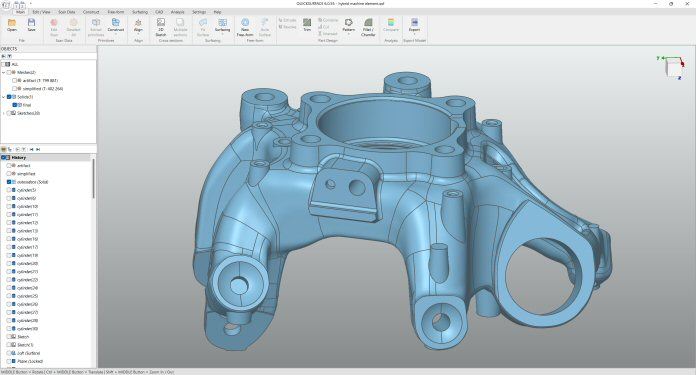

Hybridní parametrické modelování
Kromě parametrického modelování standardních prvků umožňuje software vytvářet modely CAD kombinací volných tvarů a prizmatických prvků. Uživatelé mohou v případě potřeby flexibilně revidovat a upravovat volné plochy, což zajišťuje možnost snadné rekonstrukce výsledků.

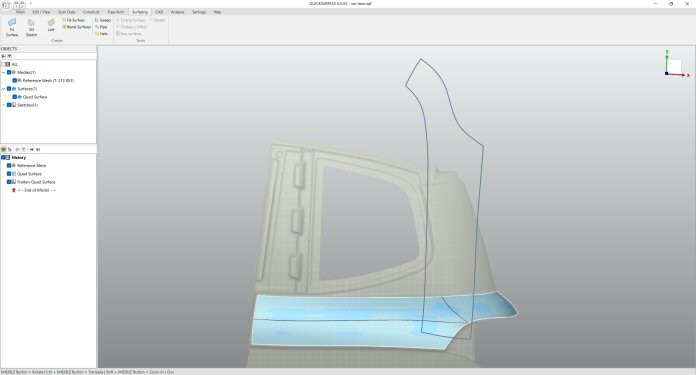

Zplošťování
Získejte povrch a zploštěte jej do 2D náčrtu. Export do formátu DXF nebo IGES pro použití v jakémkoli jiném 2D softwaru.

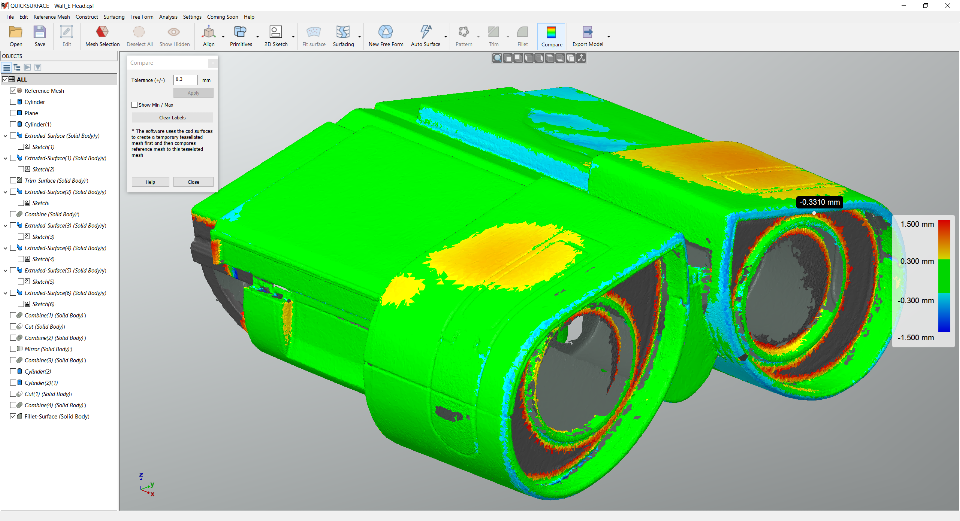

Analyzátor odchylek
Pomocí efektivní barevné mapy vzdáleností můžete řídit přesnost rekonstrukce. Porovnejte model CAD s referenční sítí v kterékoli fázi procesu.

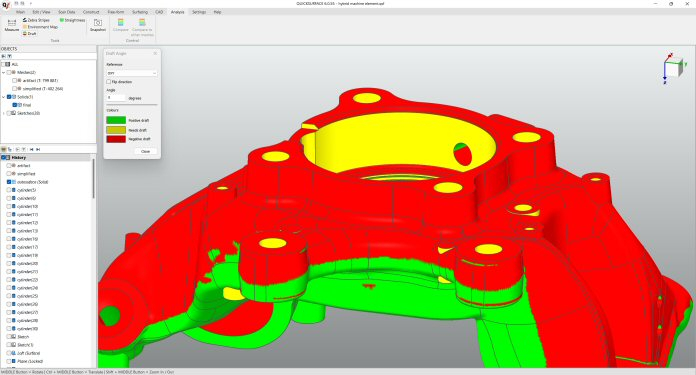

Analyzátor návrhu
Připravte model pro výrobu kontrolou úhlů tahu pro případ, že bude použit pro lisování.

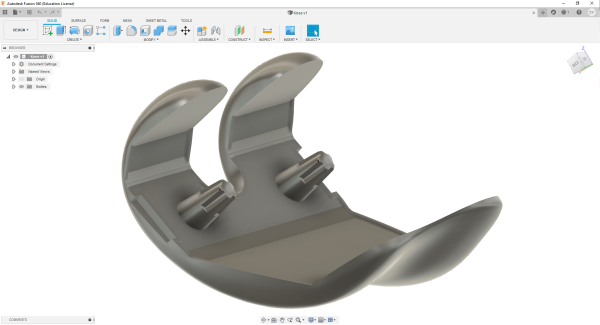

Propojení s dalšími systémy CAD
V programu QUICKSURFACE Pro můžete exportovat rekonstruované povrchy nebo modely těles pro použití v jiných CAD-CAM systémech pomocí standardního formátu STEP nebo IGES.
Proč QUICKSURFACE?
Některé z funkcí, kterými se software QUICKSURFACE od jiných liší:
- Interaktivní výběr na referenční síti;
- Omezené nejlepší přizpůsobení;
- Vztahy mezi extrahovanými primitivy - rovnoběžnost, kolmost, shoda, posun;
- Rychlé zarovnání na základě extrahovaných primitiv;
- Barevná mapa odchylek v reálném čase v režimu 2D náčrtu;
- Vlastní technologie snap-to-mesh pro modelování volných tvarů;
- Možnost úpravy automatického povrchu;
- Odchylka v reálném čase v režimu volného tvaru;
- Parametrické hybridní modelování;
- Vytvoření neprodyšné sítě pro 3D tisk
Nakonec je pravomoc ve vašich rukou - v rukou uživatele. Vyzkoušejte si to sami!
Pokud chcete "otestovat rychlost" schopností QUICKSURFACE, vyzkoušejte si jej na 30 dní. Je to ZDARMA.
Věříme, že jednoduchost aplikace QUICKSURFACE ve spojení s nástroji založenými na umělé inteligenci povede k výrazně rychlejšímu a profesionálnějšímu procesu navrhování. Porovnejte produkty QUICKSURFACE.
