Mill Turn - Soustružnicko-frézovací modul
Kompletní řešení pro víceúčelové obrábění
ZOBRAZENÍ MATICE DRAH STRATEGIÍ NÁSTROJŮ > |
Výhodné softwarové řešení CNC programování pro vaší dílnu - zavolejte nám ještě dnes +420 702 866 540
VČETNĚ: Integrace s MachiningCloud
Přidávání nástrojů je díky našemu novému partnerství s MachiningCloudem snadnější než kdy dříve. Importujte kompletní sestavy nástrojů (destičky a držáky) přímo do knihovny nástrojů nebo zásobníku, včetně vyvrtávacích tyčí.
NOVÉ VÝKONNÉ SOUSTRUŽNICKO FRÉZOVACÍ FUNKCE
Věnujte více času obrábění součástí a méně času programování se softwarem BobCAD Mill Turn pro CNC soustruhy s naháněnými nástroji, které používají osu C. S naším standardním balíčkem Mill Turn můžete používat hlavní nebo vedlejší vřeteno, horní nebo dolní revolver, zachycovač dílů, koník, osu Y a další. Jednoduché rozhraní průvodce BobCAD zrychluje a usnadňuje programování. Pětiosá soustružnická centra, která používají osu B (frézovací hlavu), jsou plně podporována, což umožňuje podporovat složité víceúčelové stroje s až 10 revolvery a 10 vřeteny. BobCAD-CAM vám poskytuje ovládání pro snadné programování složitých funkcí a složených úhlů nalezených na součástech pro lékařský, letecký a automobilové průmysl, pro zařízení ropného a plynového odvětví, pro spotřební zboží a mnoho dalších.
Vylepšení stromu CAM (nová funkce)

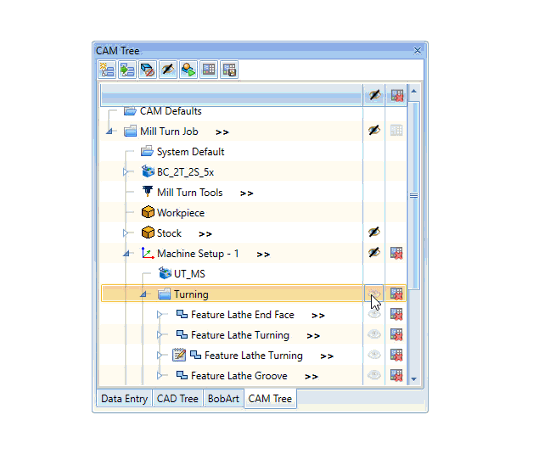

Nový pracovní postup zvyšuje produktivitu a poskytuje lepší uživatelský komfort při optimalizaci soustružnicko-frézovacích CNC cyklů a vytváření drah nástrojů. S novou a vylepšenou navigací a pracovním postupem CAM stromu ve verzi V34 můžete rychleji odesílat a spouštět obrábění. Úpravy dvojklikem, automatické prázdné, rozšířený CAM strom, posting písma, odesílání jednotlivých operací, poznámky CAM stromu a další.
Soustružení frézováním (nová funkce)

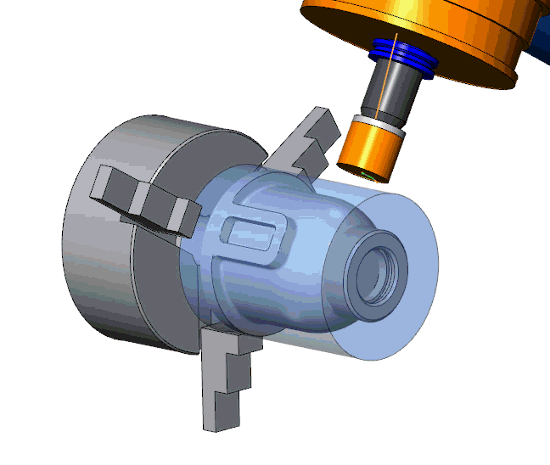

Nová dráha nástroje poskytuje programátorům soustružení - frézování další možnosti hrubování. Dosáhněte vyššího úběru materiálu a zároveň eliminujte dlouhé třísky s novou víceosou dráhou nástroje pro soustružení frézováním.
Odjehlování (nová funkce)

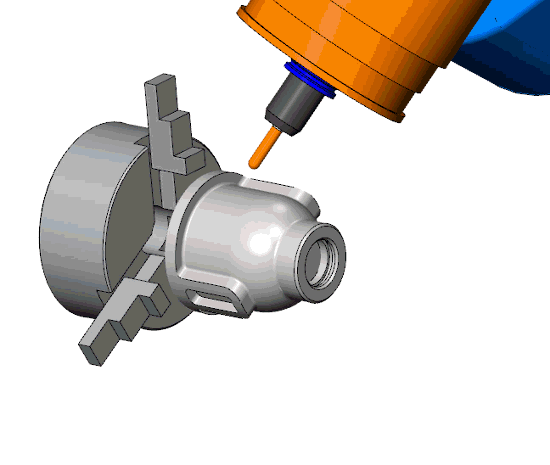

Nová dráha nástroje pro odjehlování hran pro odstraňování otřepů. Bezkolizní dráha nástroje podporující odjehlování odříznutých hran je otázkou několik kliknutí. Vyberte model a nástroj, V34 se postará o zbytek. K dispozici pro 3, 4 a 5osé odjehlování.
Automatické hrubování 3+2 (nová funkce)

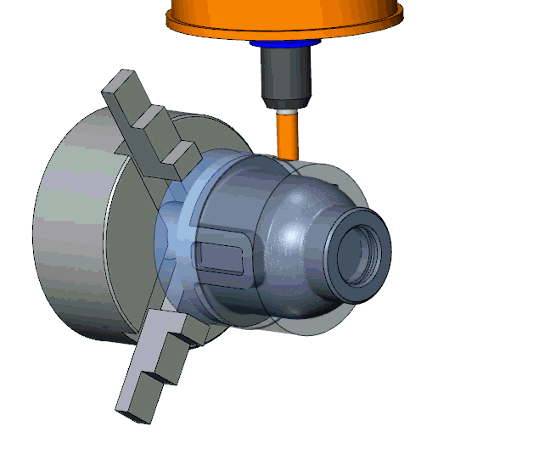

5osé indexové hrubování je nyní přidáno k 3osému pokročilému hrubování, indexování a hrubování automaticky pomocí auto 3 + 2. Věnujte méně času vytváření indexových systémů a více času obrábění. Použijte délku dříku nástroje k řízení nastavení hloubky.
CNC programování Mill Turn pro frézování a soustružení ještě nikdy nebylo tak snadné!
Mill Turn je kompletní multifunkční CAD-CAM software, který kombinuje všechny výkonné CNC programovací funkce frézování a soustružení do jediného efektivního řešení obrábění. Multifunkční CNC software BobCAD-CAM poskytuje vysoce výkonné funkce ve snadno použitelném rozhraní, které je navrženo tak, aby splňovalo komplexní programové požadavky obrábění frézováním a soustružením (Mill Turn).
Nové možnosti přerušení třísky / odskočení
Nyní jsou k dispozici pro cykly středící vrtání / navrtání, srážení hran a vystružování děr.
Přerušení třísky

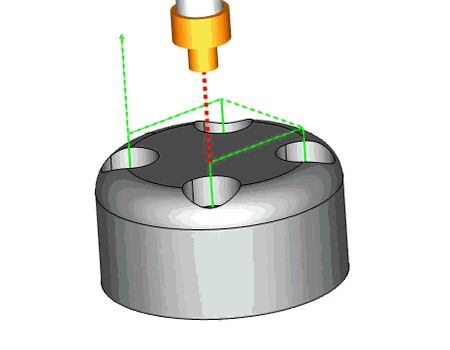

Eliminujte vznik dlouhé nepřerušované třísky pomocí nové možnosti přerušení třísek BobCAD. Uživatelé si nyní mohou pomocí této nové možnosti přizpůsobit své hrubovací cykly s přerušením třísky definováním délky řezu, času nebo délky třísky.
DALŠÍ FUNKCE: AKTIVNÍ SKLÍČIDLO

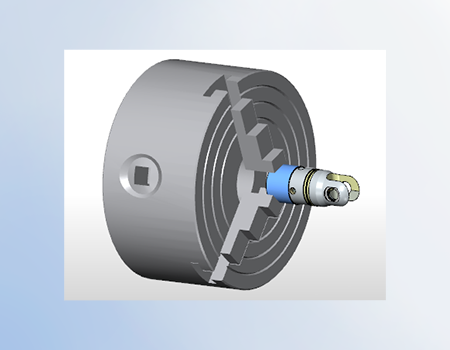

Uživatelem definované sklíčidlo a upínací čelisti jsou nyní standardní součástí balíčku MillTurn společnosti BobCAD. Sledujte, jak se v simulaci na vaší součásti otevírají a uzavírají upínací čelisti. Podpora jednoho vřetena nebo více vřeten s předáním součásti.

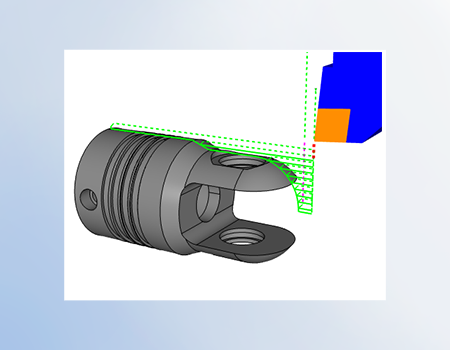

Soustružení

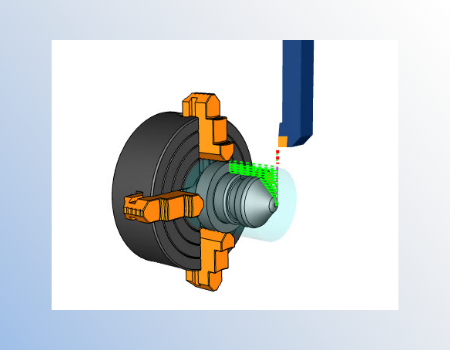

Více cyklů soustružení pro hrubování a dokončování vašich dílů pomocí možností, které přesahují tradiční pevné cykly běžně dostupných u CNC řídících systémů. Pokročilé funkce, které minimalizují úpravy geometrie, ohraničují a řídí dráhu nástroje.
Frézování na čele

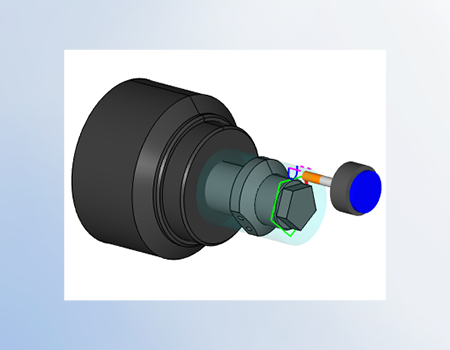

Programujte funkce obrábění na konci vaší součásti, jako byste měli typické frézovací centrum. Vrtání, závitování, frézování profilu, kapsy, gravírování a další. Použijte ISO kód, osa Y nebo polární souřadnice, abyste získali odpovídající výstupné kód, který je optimální pro chod a schopnosti řízení.
Nabalení skupin

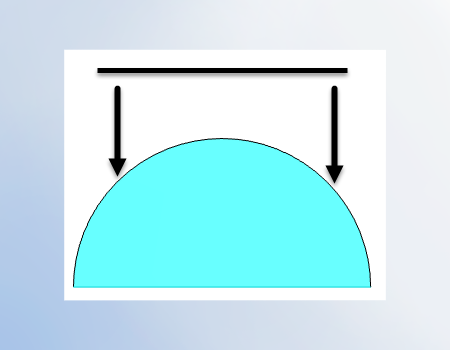

Obrábějte funkce Features na vnějšího průměru vašich dílů pomocí nabalených skupin. Při programování s osou C bude váš nástroj směřován k ose otáčení. Skvělé pro gravírování, kapsy, drážky štěrbiny a další.
Systémy indexování

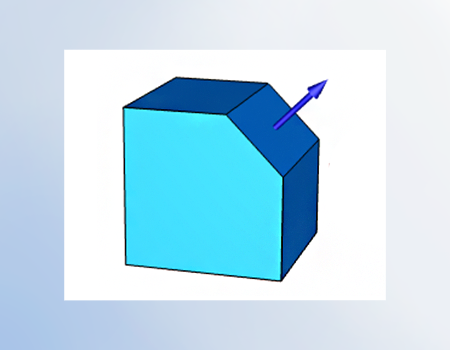

Pomocí systémů indexování zarovnejte orientaci nástroje pro programování osy Y. Jakmile je vytvořen indexový systém, můžete použít jak 2D, tak 3D nástroje obrábění
Dráhy nástrojů 2D / 3D

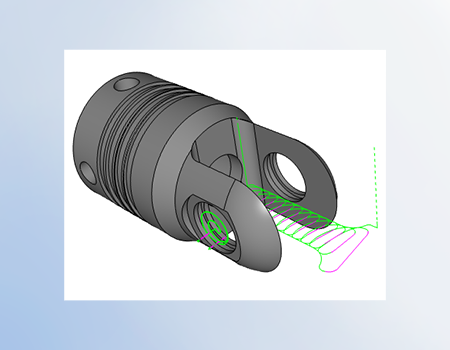

Rozšiřte své možnosti i mimo programovací cykly stroje, když využijete celou řadu dostupných operací s dráhou nástroje. Dokončete 2D a 3D strategie dráhy nástroje pro hrubování, předdokončení a dokončování pomocí stejného pracovního postupu jako tradiční frézování.
Dráhy nástrojů 4/5 osé

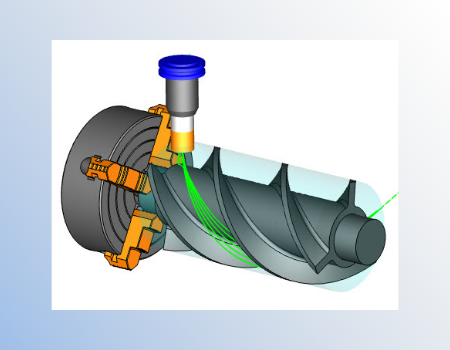

Pokročilé strategie souvislého obrábění pro pokročilé programování strojů s více úlohami / s frézovací hlavou. Programujte složité modely, které vyžadují plnohodnotnou 4 nebo 5 osou. Řízení naklonění nástroje, pohyb nástroje, omezení rozsahu úhlu a další.
VYBERTE SI ŘADU SOFTWARU BOBCAD-CAM
BobCAM pro
SOLIDWORKS
Vícevřetenové stroje a revolverové hlavy

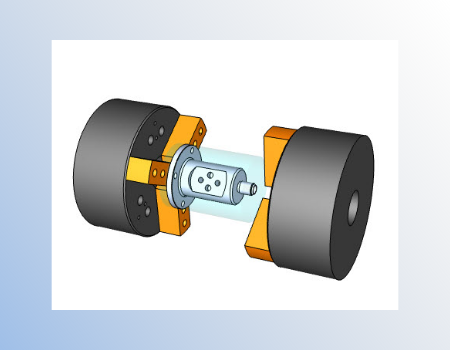

Programování na vašem hlavním nebo pomocném vřetenu s horním nebo dolním revolverem pomocí pracovních skupin BobCAD. Podpora až 10 vřeten a 10 revolverů.
Bloky vlastních kódů

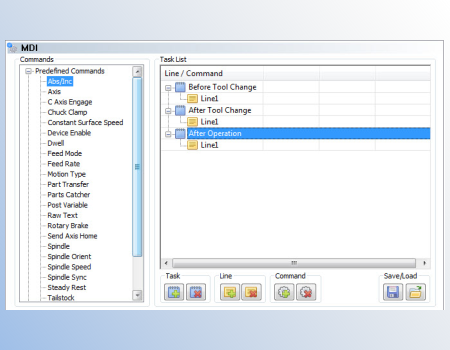

Proč upravovat programy s G-kódy po vygenerování postprocesorem tak, aby vkládaly speciální bloky kódu, když můžete použít MDI přímo v průvodci dráhou nástroje? Uživatelé mohou přidat vlastní nebo uložené bloky kódu před a po výměně nástroje nebo na konci operací. Používá se k ovládání polohy revolverů, chytačů dílů, stabilních opěr, předání dílů a dalších pomocných funkcí.
MEZI DALŠÍ VLASTNOSTI PATŘÍ
Strom CAD
Dynamické kreslení
Knihovna tvarů
2D / 3D drátové modely
2D Booleovské operace
Promítnutí do rovin Z
Zobrazení řezu
Nástroje pro vytváření 2D a 3D geometrie
Konstrukce povrchů a ploch
Modelování těles
Booleovské operace těles a úpravy povrchu
CAD Utility, Překlad, Zrcadlení, Šití a Rozpojení
Průvodci konstrukcí ozubených kol a vaček
Mřížka vzorů
Funkce textu / písma a kompletní kótování dílů
Vyčištění a optimalizace geometrie s vymazáním dvojitých entit
Import / Export a interoperabilita CAD dat
Průvodce nastavením úlohy
Dynamic Machining Strategies ™
Operace kopírování a vkládání
Rozbalení a sbalení ve stromu
Přizpůsobitelné seřizovací listy
Průvodce polotovarem
Vícenásobné nastavení obrábění
Knihovna rychlosti a posuvu materiálu
Knihovna držáků nástrojů
Individuální a složené vrtací operace
Databáze nástrojů
Vypočítané posuvy a rychlosti založené na materiálu
Možnost ukládání a načítání funkcí
3D simulace
Výběr pracovního ofsetu
Výběr způsobu chlazení
Výstup podprogramu
3D obloukový tvar - rovinné řezy G17, G18 a G19
Asociativní strom CAM
Vnější / vnitřní hrubování
Vnější / vnitřní dokončování
Vnější / vnitřní zapichování
Vrtání
Závitování
Upichování s možnosti Zkosení a zaoblení rohu
Posuv polotovaru
Cykly opakování vzoru
Automatické přiřazení cílových průchodů
2.5osé
Profilování
Kapsování
Gravírování / Rytina
Vysokorychlostní kapsování
Frézování závitů
Hrubování vnořením / Ponorné hrubování
Čelní
Srážení hran
Zbytek obrábění
3osé
3osý drátový model
3osé rovinné
3osá spirála
3osé gravírování
3osá radiální
3D zanoření
Hrubování úrovní Z.
Dokončení úrovní Z
Pokročilé hrubování
Roviny
Ekvidistantní offset
Tužka
Vysokorychlostní hrubování
Zbytkové obrábění
4osé
Indexování
Nabalení
Rotační
Vzory drah nástroje - vzory obrábění

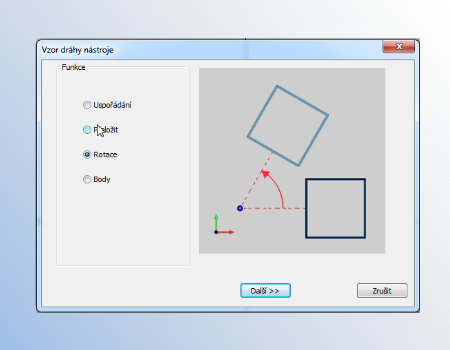

Zkraťte programovací čas vytvořením vzorů. Umožňuje uživatelům zkrácení programování vytvořením kopií feature funkcí obrábění, kde se vyskytuje více instancí.
Post Processing

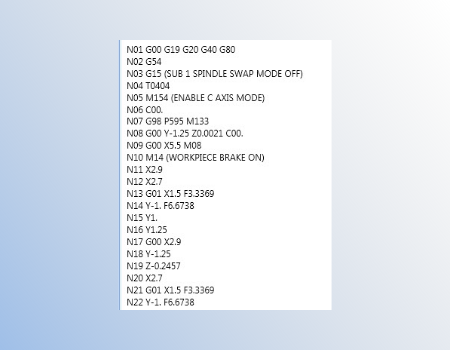

Soustružnicko-frézovací balíčky Mill Turn vyžadují postprocesory specifické pro stroj. Náš tým pro vývoj postprocesorů vám sestaví vlastní postprocesor na základě dodaných vzorků a dle kinematiky stroje. Speciální funkce mohou být přidány pomocí API postprocesoru, nebo prostřednictvím služeb společnosti BobCAD.
Vykreslování
Zobrazte svůj nástroj a držák, když procházíte nebo přehráváte vaše dráhy operace. Rychlá grafická zpětná vazba pro směr řezu, zapolohování nástroje, sekvenci, umístění frézy, orientaci nástroje a další.

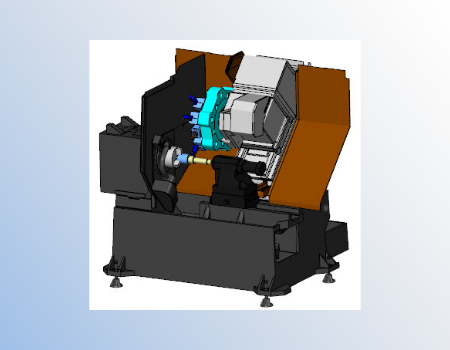

Simulace stroje
Použijte 3D modely k zobrazení „virtuálního stroje“ a jeho součástí v simulaci. Omezte čas potřebný k nastavení a chyby programování zjištěním kolizí, přejetí a dalšího. Najděte a vyřešte problémy dříve, než se dostanou do stroje-
Aktivní upínací čelisti
Konfigurace sklíčidla je nyní k dispozici, kde uživatelé mohou definovat sklíčidlo a čelisti vstupními parametry nebo soubory STL. Čelisti se budou otevírat a zavírat na geometrii vaší součásti / polotovaru. Vizuálně zkontrolujte, zda upínací čelisti nejsou v kolizi, nebo zda jsou řádně nastaveny pro přemístění součásti.

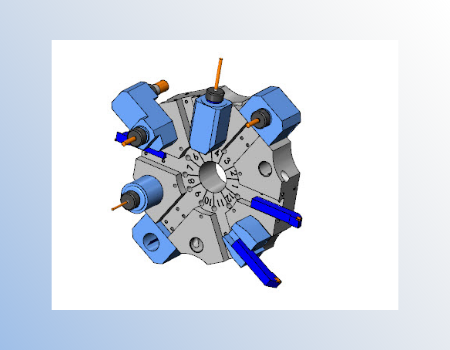

Zásobník nástrojů
Zásobník nástrojů soustružnicko-frézovacího modulu Mill Turn slouží k vytvoření, úpravě a konfiguraci vašeho revolverového zásobníku pomocí nástrojů, držáků, adaptérů a jejich montážní orientace. Rychle uspořádejte konfigurace pomocí odpojení nebo přesunutím nástrojových sestav z jedné stanice do druhé. Použijte k uložení běžně používaných sestav nástrojů, které se momentálně nepoužívají. Uložte kompletní konfigurace revolverových zásobníků pro budoucí projekty.
