Simulace stroje Pro
Nejmodernější technologie ověřování dráhy nástroje
STÁHNOUT ZKUŠEBNÍ VERZI ZDARMA |
Správné softwarové řešení CNC programování pro vaší dílnu - zavolejte nám ještě dnes +420 702 866 540
NOVÁ FUNKCE V34: VYHLAZENÁ KVALITA ŘEZU
Simulace optimalizovaná pro zlepšení vzhledu řezů podél roviny X Y při použití radiusových nástrojů pro frézování. Při simulaci drah nástrojů získáte jasnější obraz konečného výrobku.
FUNKCE SIMULACE STROJE
Simulace s modelem tělesa je standardně dodávána s volitelnou simulací stroje, která přidává součásti stroje do procesu kontroly kolize (zaříznutí). Uživatelé mohou zpětně vykreslovat dráhy nástrojů a spouštět simulace s modely těles ukazující úběr materiálu při kontrole výskytu zaříznutí. Strávte méně času úpravami nastavení drah nástrojů nebo programů G-kódu spuštěním a analýzou simulace s modelem dráhy nástroje, nastavení a komponent stroje.

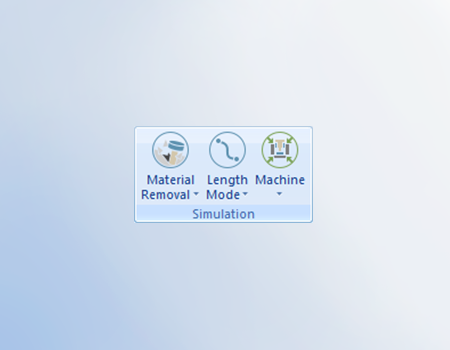

Režimy
Vyberte si z více režimů simulace, chcete-li zobrazit a zkontrolovat dráhy nástroje a nastavení. Vyberte si z těchto možností: úběr materiálu, backplot, režim NC, režim času, režim délky, zaostřeno na stroj, zaostřeno na nástroj, zaostřeno na obrobek a polotovar.

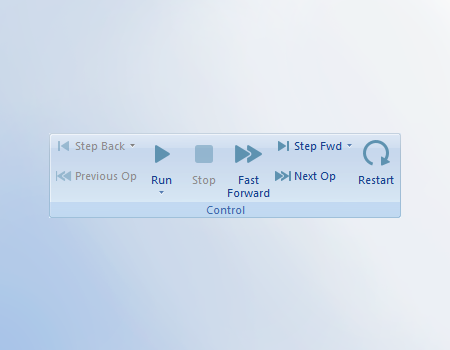

Řízení
Přehrajte si simulaci dráhy nástroje se stejnými ovládacími prvky jako při sledování filmu DVD. Spustit, Zastavit, Rychle vpřed, Krok vpřed, Přejít na další operaci, Krok zpět, Přejít na předchozí operaci a restartovat; čímž získáte plnou kontrolu nad svou simulací dráhy nástroje a stroje.

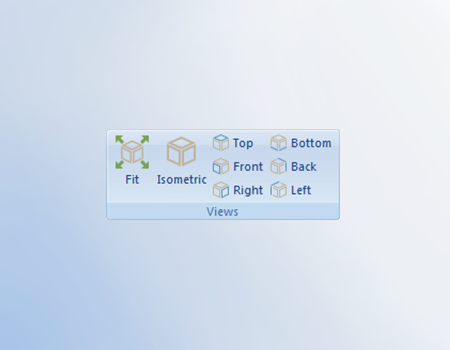

Pohledy
Chcete-li změnit perspektivu simulace, vyberte jednu z možností standardního zobrazení. Pomocí klávesových zkratek můžete přejít na standardní zobrazení bez kliknutí na ikonu.

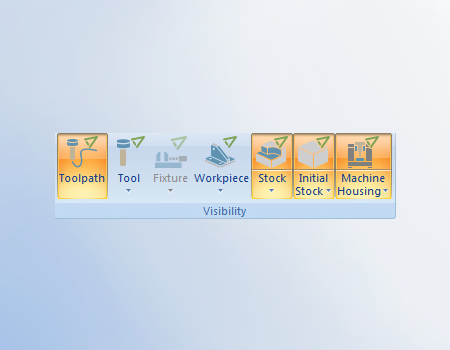

Viditelnost
Ovládejte zobrazení simulovaných komponent. Zapnutí a vypnutí dráhy nástroje, nástroje, přípravku, obrobku, polotovaru, počátečního polotovaru a krytu stroje. Zobrazit, neprůhledné, průhledné a skrýt - možnosti umožňující uživatelům plně si přizpůsobit, co zobrazují a v jaké formě.

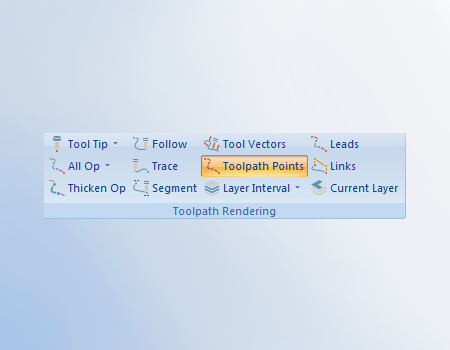

Vykreslování dráhy nástroje
Více možností zobrazení pro dráhu nástroje: Špička nástroje, Všechny operace, Zahustit operace, Sledovat, Trasovat, Segment, Vektory nástroje, Body dráhy nástroje. Interval vrstvy a další.

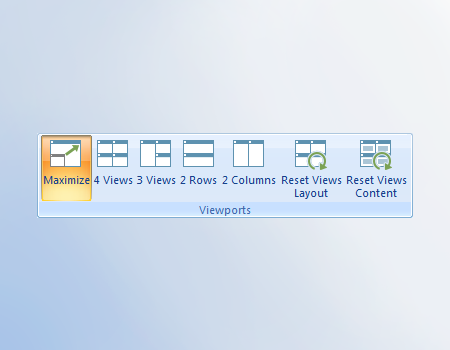

Zobrazit výřezy
Přizpůsobte si svůj simulační zážitek úpravou počtu zobrazených výřezů. Umožňujeí uživatelům prohlížet si simulaci z různých perspektiv v okně simulace.

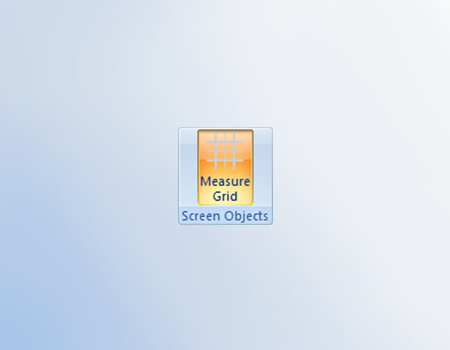

Mřížka měření
Zapněte a vypněte mřížku měření na pomoc při měření stroje, nastavení a dráhy nástroje.

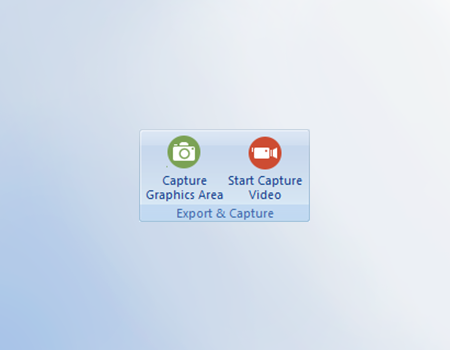

Zachyťte grafiku a video
Lepší komunikace s interními zaměstnanci nebo externími zákazníky pořizováním obrázků a videa z dráhy nástroje, nastavení a pohybů stroje.

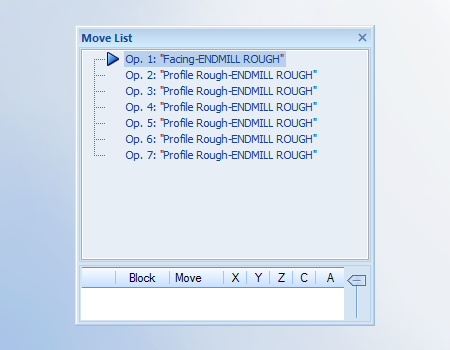

Seznam pohybů / přesunutí
Uvádí seznam operací, které budou simulovány. Kliknutím na operaci v seznamu přesunutí přejděte na dráhy nástrojů, na které se chcete zaměřit.

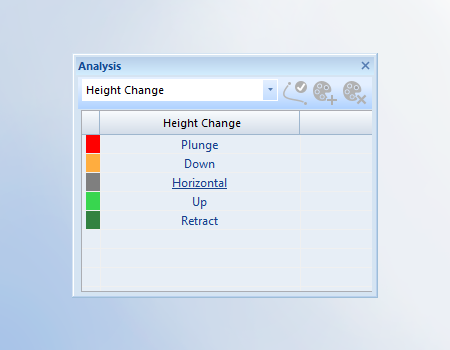

Analýza drah nástrojů
11 režimů vykreslování dráhy nástroje, které mění barvu a zobrazení vaší dráhy nástroje. Vyberte si z: Číslo nástroje, Číslo operace, Zvýraznění operace, Sekvence, Obrácení lineární osy, Změna orientace, Délka segmentu, Kolize a blízkost, Rychlost posuvu, Změna výšky a Jednoduché označení.

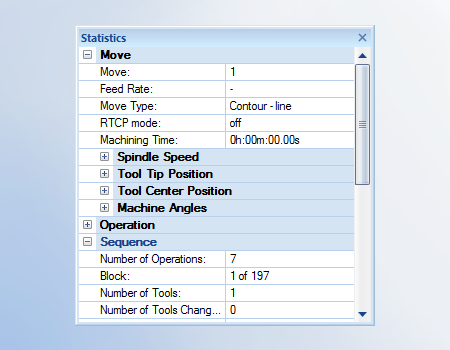

Statistika
Zobrazuje podrobné informace o vaší dráze nástroje, jako jsou: doba obrábění, rychlost vřetena, poloha špičky nástroje, poloha středu nástroje, úhly obrábění a další.

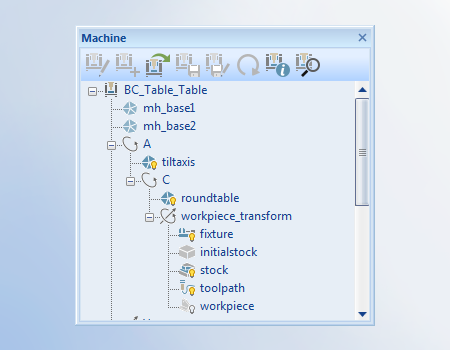

Stroj
Kompletní strom definice stroje s jeho komponentami. Interaktivní a barevně označené zvýraznění pro ověření směru komponent, kontrolu skupin a další.

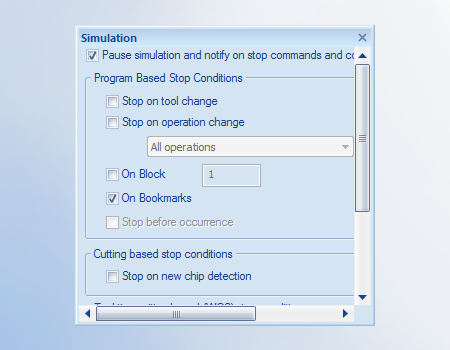

Nastavení simulace
Přizpůsobte si, jak vaše simulace poběží, s možnostmi: Zastavit při výměně nástroje, Zastavit při změně operace, Zastavit na čísle bloku a další.

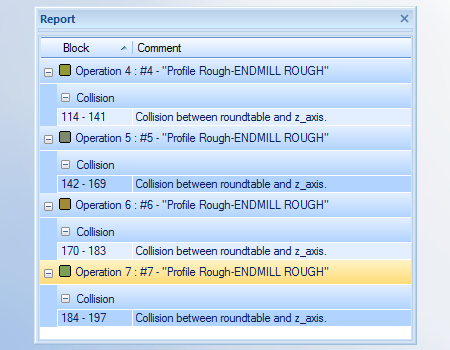

Zpráva
Zpráva o kolizi / interferenci uvádí seznam kolizí, ke kterým došlo a kde k nim došlo.

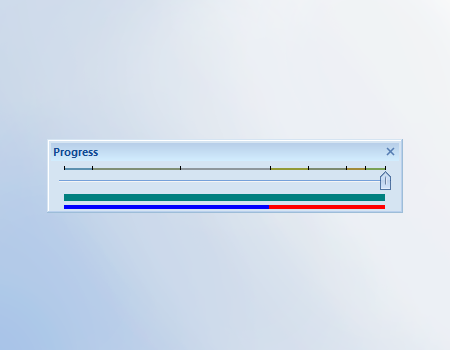

Průběh
Posuvník pruhu dráhy nástroje, který umožňuje uživatelům rychle přejít na konkrétní operace. Uživatelé mohou přetáhnout posuvník podél pokročilé simulace na požadované místo.

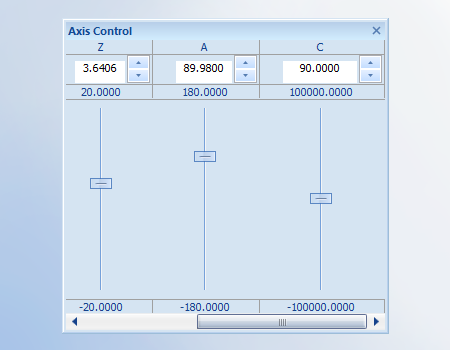

Ovládání os
Posuňte virtuální osy strojů na požadovaná místa. Skvělé pro ověřování limitů definice stroje a vizualizaci pohybu strojních součástí. Přetažením posuvníku nahoru nebo dolů můžete pohybovat osou / komponentou nebo do zadávacího pole zadat definovanou hodnotu.

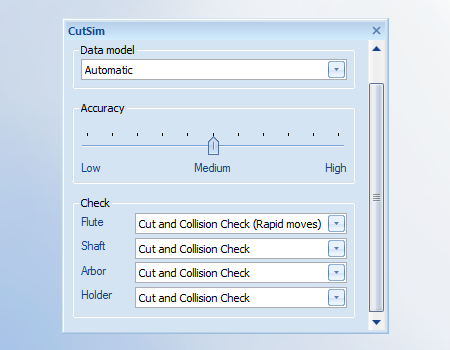

Řez Sim
Nastavení simulace slouží k úpravě kvality a kontrole skupin, uložení simulace jako souboru STL nebo vytvoření pohledu řezu polotovarem.

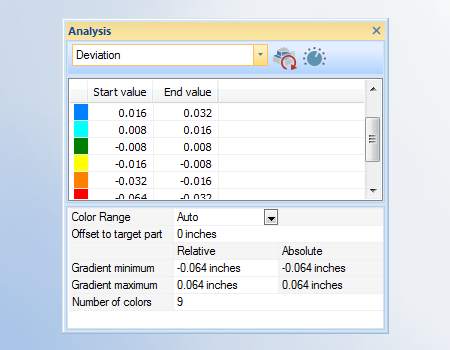

Analýza
10 simulačních režimů vykreslování, které mění barvu a zobrazení obrobeného materiálu. Vyberte si z možností Žádný, Číslo nástroje, Číslo operace, Odchylka, Změna výšky, Změna orientace, Délka dráhy nástroje, Označení dílů, Single značení, a podříznutí a zbytek.

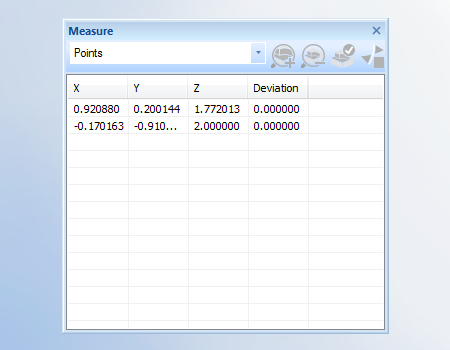

Rozměry
Simulační měřicí nástroje, které vám pomohou pochopit velikost vašich obráběných modelů. Vyberte si z bodů, vzdálenosti, upřesnit pole, odebrané třísky a vypnuto.

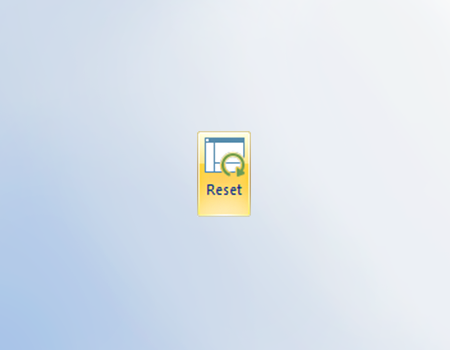

Resetovat
Obnoví výchozí nastavení simulace a zruší jakékoli přizpůsobení uživatele.
Simulace s modelem a ověření pro dráhu nástroje a součásti stroje
Použijte nejmodernější technologii ověřování dráhy nástroje k simulaci nastavení virtuálního stroje . Graficky zkontrolujte, zda nedochází ke kolizím a po dráze dráhy nástroje, nástroje a držáku, upínacího přípravku, součásti obrobku a stroje. Získejte klid, když procházíte programy a sledujete simulace vašeho virtuálního nastavení. Získejte kritickou zpětnou vazbu k doladění nastavení a dráhy nástroje pro bezchybné programování.
