Co je nového ve verzi 9

Co je nového v BobCAMu pro SOLIDWORKS ™ V9
Toto vydání BobCAM pro SolidWorks V9 nabízí více funkcí než kdykoli předtím. Tato verze má 29 upgradů a vylepšení ovlivňujících následující oblasti:
CAM
SONDA

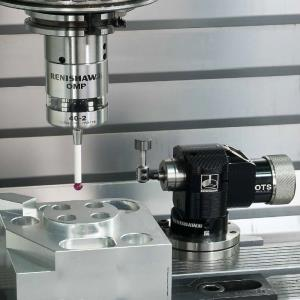

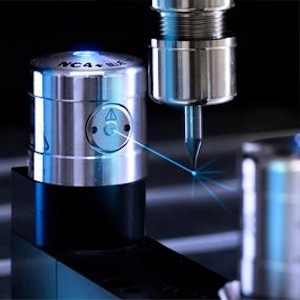

Balíček Sonda umožňuje používat následující operace, mezi kterými existuje celkem 41 různých cyklů.:
● Sondování

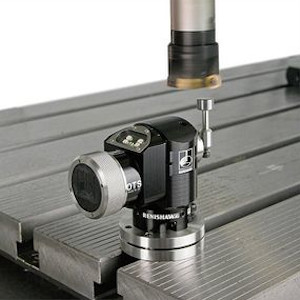

● Kontaktní seřízení nástrojů

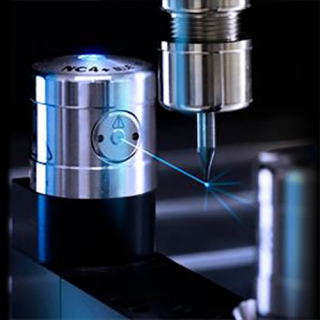

● Bezkontaktní seřízení nástrojů
● Kalibrační cykly nejsou zahrnuty
Sondování

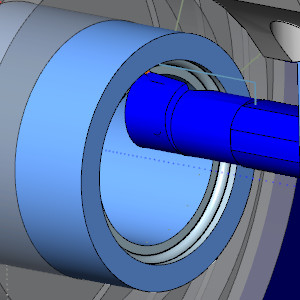

Kontaktní seřizování nástroje
Bezkontaktní seřizování nástroje
VŠEOBECNÉ

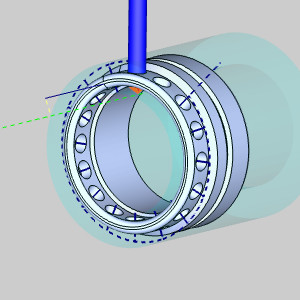

Ať už zpětně vykreslujete nebo simulujete, mějte přesnou geometrii svých nástrojů!
FRÉZOVÁNÍ
Express
Rohové zpomalení
S novou možností Rohové zpomalení můžete snížit rychlost posuvu na zadané procento, když se blížíte k rohům. Při programování rychlostí a posuvu je třeba vzít v úvahu mnoho věcí, zejména zajistit, aby nástroj nezabral současně příliš mnoho materiálu, protože by to mohlo nástroj snadno zlomit, jelikož při pohybu kolem kapsy se v rozích vždy vyskytne další materiál.

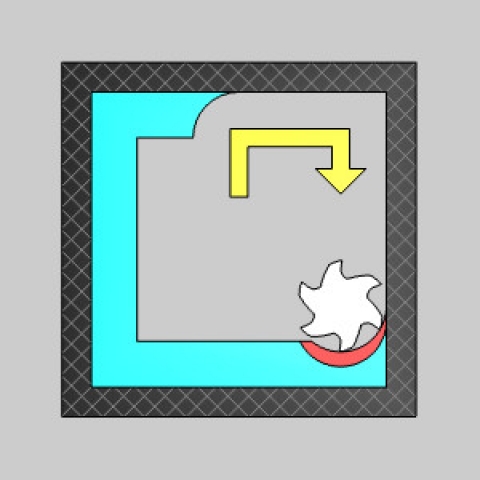

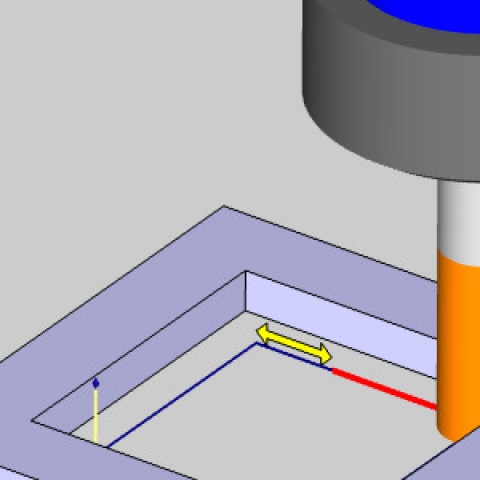

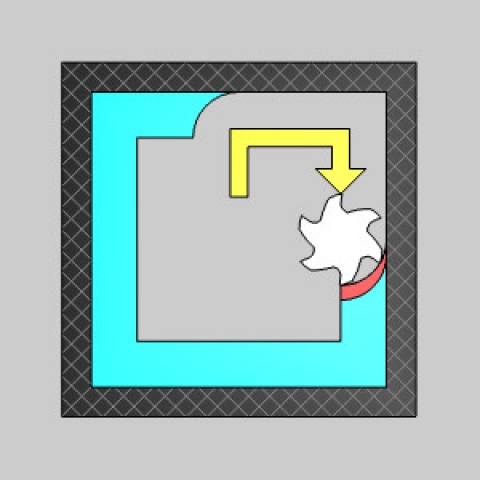

Všimněte si, kolik dalšího materiálu tento nástroj zabírá v rohu. I když chcete materiál odstranit co nejrychleji, je třeba počítat s takovými scénáři, což až dosud znamenalo, že budete muset zpomalit rychlost i na zbytku cesty. Nyní s novou funkcí Rohové zpomalení jednoduše určete, jak blízko se dostanete před rohem, a procento, které zpomalí rychlost posuvu, a máte hotovo!

Dráha nástroje je přerušena a posuv je snížen o zadané procento.

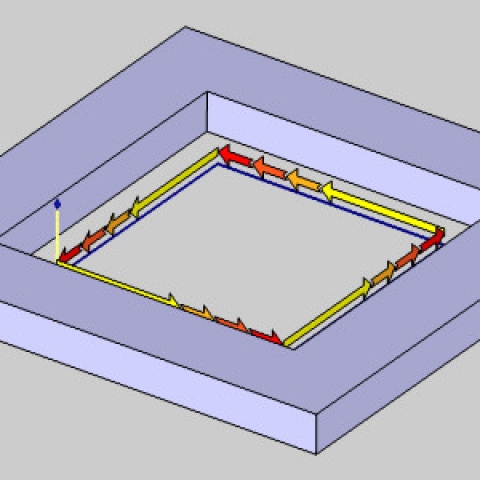

Tato funkce vám dokonce umožní rozdělit zadanou vzdálenost na několik segmentů, takže rychlost posuvu postupně klesá na zadané procento posuvu! Nyní můžete konečně nastavit své rychlosti velmi snadno a zvládnout rohy přesně tak, jak potřebujete.
3osé Standard / 3osé Pro
Operace pokročilé hrubování
Možnosti odstranění rohového kolíku (zbytku)
Nové možnosti vyhlazení na stránce Možnosti v Pokročilém hrubování vám poskytnou několik nových způsobů, jak odstranit rohové kolíky. Velké odstupy drah (záběr) jsou skvělé pro rychlé odstranění velkého množství materiálu, ale pokud jsou příliš velké, máte problém s rohovými kolíky (zbytky materiálu). Naštěstí možnost Odstranit rohové kolíky vytvoří v rozích další pohyby, které je eliminují. Na obrázcích níže vidíte rozdíl, který může funkce Odebrání rohových kolíků způsobit

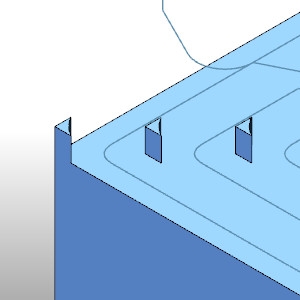

Odstranit rohové kolíky - vypnuto

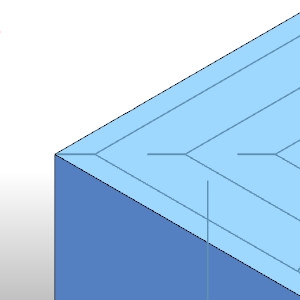

Odstranit rohové kolíky - zapnuto

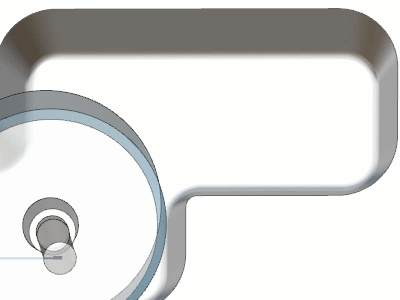

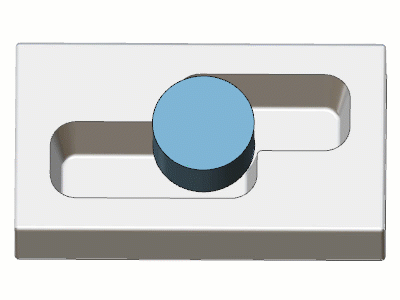

Ačkoli zde tato možnost už nějakou dobu byla, existovala pouze jedna metoda odstranění rohových kolíků,.Byla to metoda Úsečka-oblouk-úsečka. V této verzi představujeme další dvě metody odstraňování rohových kolíků. Možnosti Úsečka a Oblouk vám poskytnou několik různých způsobů odstranění rohových kolíků, takže můžete použít metodu, která vám nejlépe vyhovuje!
Úsečka - oblouk - úsečka
Úsečka
Oblouk

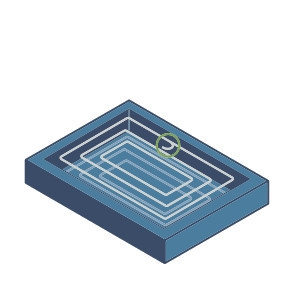

Použít vyjetí
Pokročilé hrubování nyní poskytuje kontrolu nad možností Vyjetí na stránce Vyjetí pro všechny vzory kromě adaptivního hrubování. Normálně, když při poslední dráze vzoru bylo dosaženo stěny, byl automaticky použit výjezd. I když tento výstup fungoval ve většině případů skvěle, uživatelé požadovali určitou kontrolu nad výstupem. V této verzi nyní poskytujeme ovládací prvky k přizpůsobení velikosti tohoto výjezdu nebo dokonce k jeho úplnému vypnu
Vyjetí - vypnuto

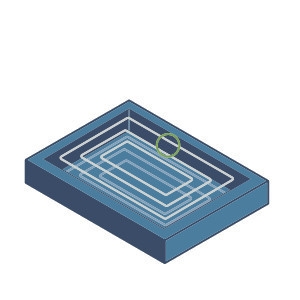

Vyjetí - zapnuto

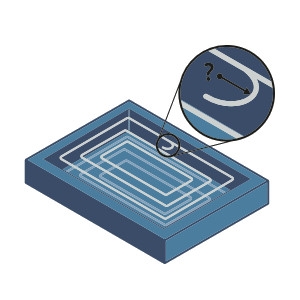

Vyjetí - velikost

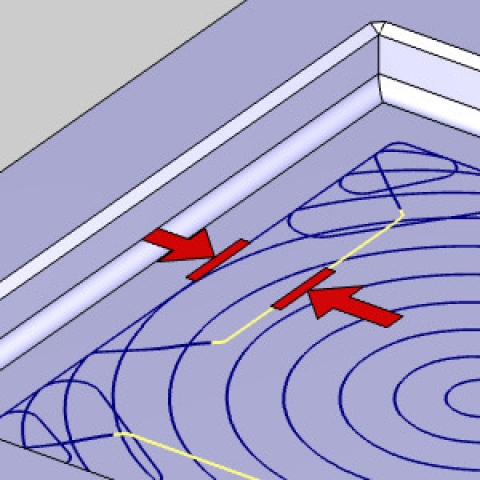

Vůle od stěny

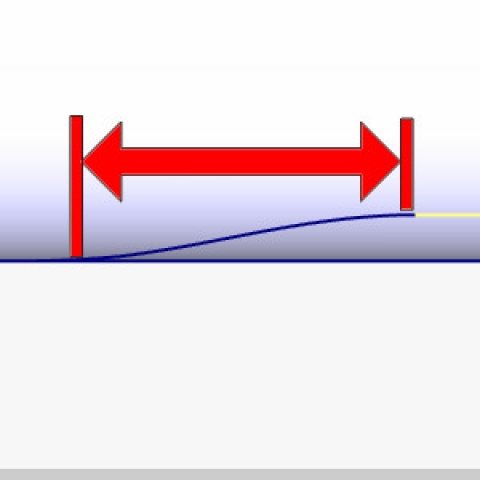

Nová možnost umožňuje ovládat vzdálenost od stěny, ve které je nástroj spuštěn zpět dolů, do plné hloubky řezu. Při použití adaptivního vzoru hrubování se nástroj zvedne do použité bezpečné výšky přejetí a poté se spustí dolů, aby provedl další řez. V minulosti neexistoval způsob, jak řídit, jak daleko by měl být nástroj od stěn, když k tomu došlo. Obvykle byla vzdálenost, která byla použita automaticky, v pořádku, existují však případy, kdy možná budete muset vstoupit s nástroj o něco dále, a tato funkce vám právě toto umožňí!


Pokročilé Z úrovňové dokončení

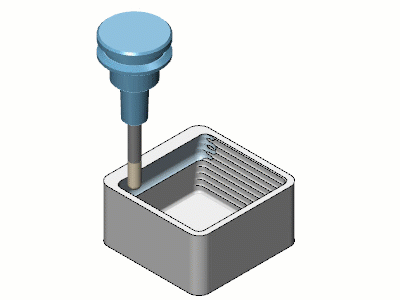

Odstranit prázdné řezy (řezy „vzduchu“)

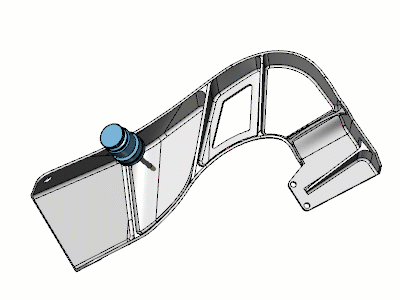

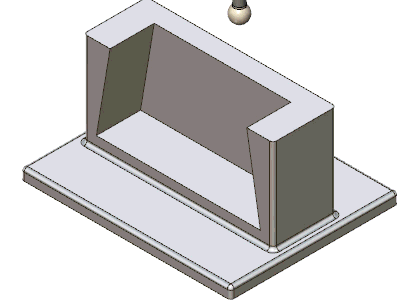

Nová možnost, která pomůže vylepšit, co se nástroj pokouší obrábět v oblastech s podříznutím při použití kuličkových fréz („lízátek“), soudečkových fréz a fréz tvaru T. Možnost Odstranit prázdné řezy lze použít k odstranění částí řezu, které již nepřicházejí do styku s povrchem obrábění. Když jsme poprvé představili Podřezání pro operaci Pokročilé Z úrovňové dokončování, bylo to ohromné! Nakonec můžete využít svá „lízátka“ a T-frézy k vytvoření podříznutí pomocí 3osé dráhy nástroje! Od té doby jsme poskytli možnost zaměřit se výhradně na oblasti podříznutí, přidali jsme podporu nástroje soudečkové frézy a nyní můžete dokonce odstranit části dráhy podříznutí, které se nedotýkají povrchu! Některé části vyžadují více nastavení, každá s trochou podřezání, aby byla část dokončena. V minulosti jste mohli vytvořit dráhu nástroje podříznutí, ale jakékoli oblasti, které se nedotýkaly finálního povrchu, mohly být zbytečnými řezy. S touto novou možností jednoduše použijte možnost Odebrat řezy vzduchem a BobCAD-CAM odstraní zbytečné části dráhy nástroje, což vám ušetří čas a peníze!

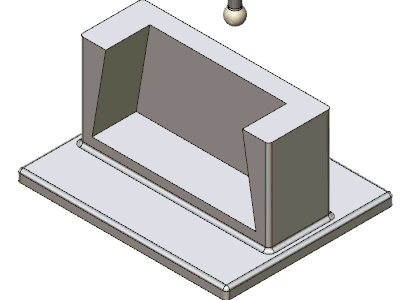

Odstranit prázdné řezy - vypnuto
Odstranit prázdné řezy - zapnuto
Operace Rovinné

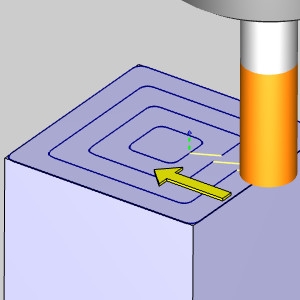

Obrácené pořadí obrábění

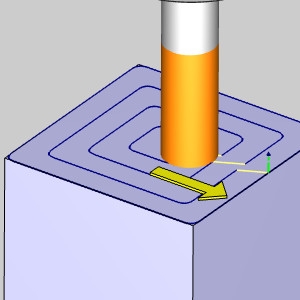

Operace Rovinné má nyní metodu obráceného pořadí řezu pro ofsetový vzor, která vám umožní přepnutí z vnitřního řezu na vnější řez. Operace Rovinné je super praktická operace, která se v průběhu let stále více vylepšovala. Uživatelé však požadovali způsob, jak převrátit pořadí řezů, aby mohli začít uvnitř a obrábět směrem ven, a v této verzi vám dáváme právě to! Zaškrtněte políčko Obrátit pořadí řezání a máte hotovo!
Obrácené pořadí obrábění vypnuto
Obrácené pořadí obrábění zapnuto
Operace Ekvidistantní
Rychlost posuvu nahoru / dolů

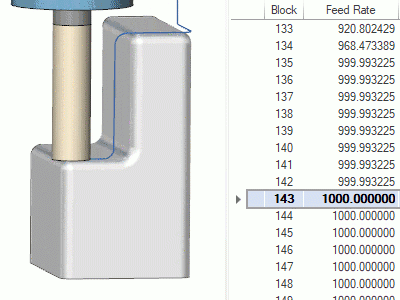

Operace Ekvidistantní má na stránce Pokročilé rychlosti posuvu nové možnosti, které vám umožňují upravit rychlost posuvu podle směru řezu. Tato možnost je navržena tak, aby optimalizovala zatížení nástroje a umožňuje určit různé rychlosti posuvu pro směr řezu nahoru a dolů. Všichni víme, že rychlost je „název“, ale stále musíme být opatrní, kolik materiálu zabíráme v určitých oblastech a kolik našeho nástroje je zapojeno do řezu. S jedinou rychlostí pro všechny oblasti byste určitě chtěli zvolit bezpečnou rychlost a prostě se vypořádáte s vědomím, že v určitých oblastech můžete jet rychleji. Dobrou zprávou je, že tato verze vám umožňuje nastavit rychlost posuvu pro celou operaci a navíc mít další ovládání, které zvyšuje rychlosti posuvu v oblastech řezání nahoru a zpomaluje je v oblastech řezání dolů.
Zvýšení rychlosti posuvu nahoru v % - 150
Snížení rychlosti posuvu dolů v % - 50
Operace Pokročilé ploché oblasti
Oříznout adaptivní dráhy
V průběhu let prošla operace Pokročilé rovinné dlouhým vývojem. V této verzi nabízíme způsob, jak oříznout zbytečné dráhy možnosti Adaptivní krok, aby zůstalo jen to, co je potřeba. Když jsme poprvé nabídli adaptivní krokování pro Pokročilé rovínné, byla to obrovská pomoc. Konečně oblasti součásti, jejichž strmý úhel způsobil velké mezery v dráze nástroje, bylo možné obrábět v jedné operaci vytvořením dalších řezů v těchto oblastech. Jediným problémem, který to způsobilo, byly dodatečné řezy aplikované na celou část. To znamenalo, že pokud povrchy, které potřebovaly tyto dodatečné řezy, neprocházely celou částí, byla na mnoha dalších površích součásti spousta zbytečných řezů. S možností Oříznout adaptivní dráhy se zbývající zbytečné řezy oříznou a další řezy se ponechají pouze tam, kde byly zamýšleny.

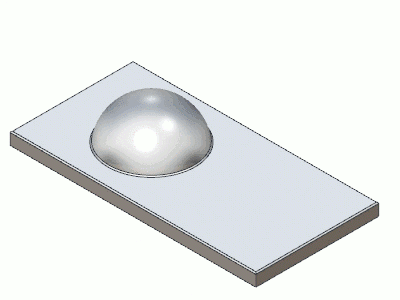

Oříznout adaptivní dráhy vypnuto

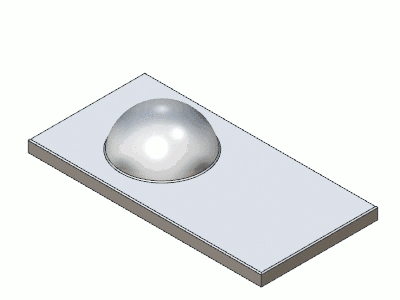

Oříznout adaptivní dráhy zapnuto
3osé Premium
Operace Strmé a ploché oblasti

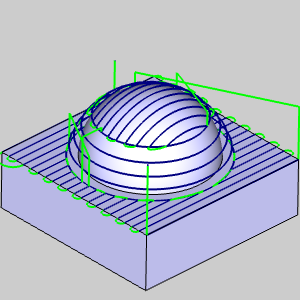

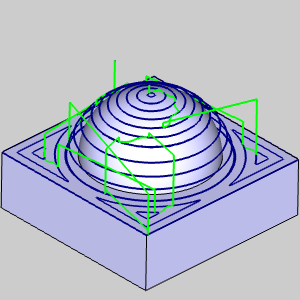

BobCAD-CAM představuje novou operaci Strmé a ploché oblasti. Tato nová operace umožňuje použít dva různé styly dráhy nástroje ve stejné operaci, aby bylo možné zpracovat strmé prvky a mělké oblasti součásti se styly řezu, které byly pro ně vytvořeny. V minulosti jsme nabízeli dráhy nástrojů určené pro strmé oblasti a dráhy nástrojů pro ploché oblasti, a zatímco jsme přidali možnosti pro zlepšení řezů v oblastech, na které se specializují, nikdy předtím jste nebyli schopni kombinovat dvě různé specializované dráhy nástrojů do jediná operace. Kromě toho tato dráha nástroje přináší do tabulky seriózní rychlost výpočtu! Zatímco naše Pokročilé Z úrovňové dokončování může počítat 8krát rychleji než naše základní operace Z úrovňového dokončování, nová operace Strmé a ploché oblasti je schopna počítat 78krát rychleji než naše základní Z úrovňové dokončování. Přiveďte do svého dílny trochu rychlosti díky nové operaci Strmé a ploché oblasti!
Z úrovně + ploché oblasti
Z-úrovně + ekvidistantní

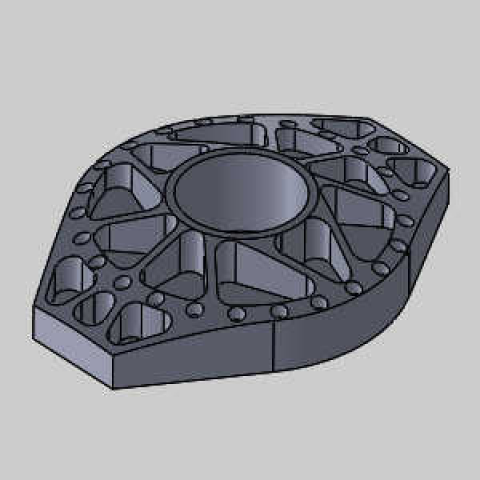

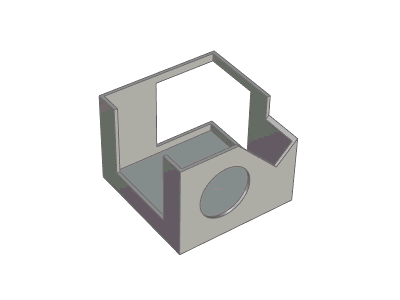

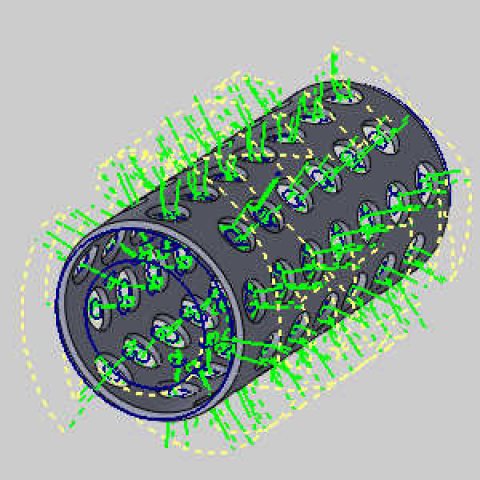

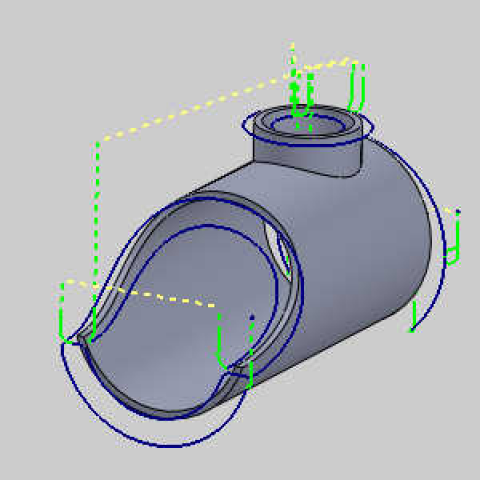

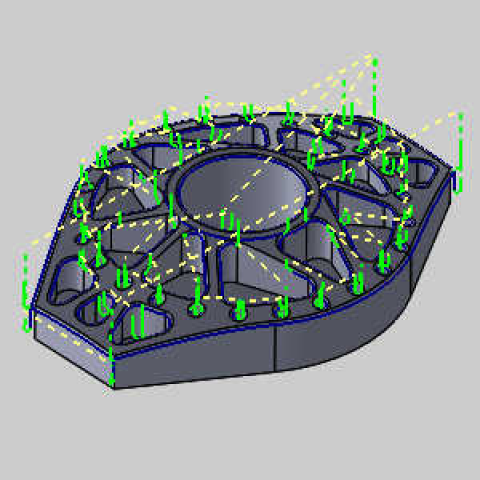

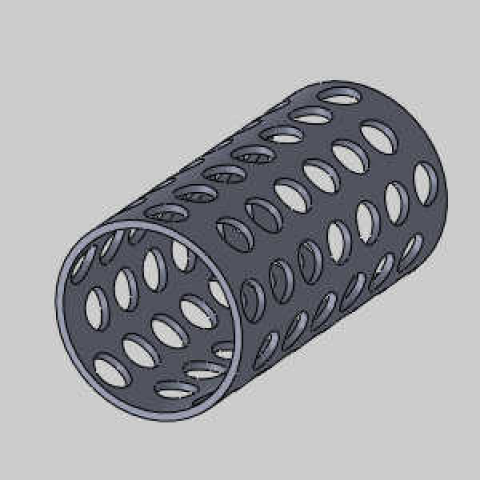

Část s tolika hranami by za normálních okolností byla jak zlý sen k odjehlení, ale pouhým výběrem celého modelu vám BobCAM V9 poskytne veškeré dráhy nástroje, které potřebujete! Operace Odstraňování otřepů dokonce provede i automatické podříznutí, když je pro tuto operaci vybrán vhodný nástroj!
4osé Pro

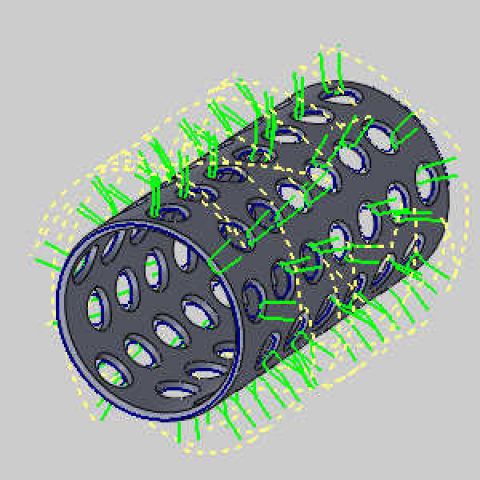

Součást s tolika hranami pro odstraňování otřepů by za normálních okolností byla jako zlý sen , ale pouhým výběrem celého modelu vám BobCAM V9 poskytne veškeré dráhy nástroje, které potřebujete! Operace Odstraňování otřepů dokonce automaticky provede podříznutí, když je pro tuto operaci vybrán vhodný nástroj!

Mezikroky
4osé pokročilé hrubování nyní nabízí možnost přechodových kroků, takže můžete nástroj přivést zpět přes zbývající materiál, aby vám pomohl eliminovat schodovitost. Možnost Mezikroky pro 3osé rozšířené hrubování byla obrovskou pomocí, když vyšla. Mohli jste naprogramovat svou hloubku tak hluboko, jak jste se odvážili, a nastavit určitý počet mezikroků v operaci. Poté, když vaše hloubka opustila velké kroky proti modelu, přechodové kroky se vrátily zpět a pozornost se zaměřila pouze na tyto kroky. Bylo to obrovské ušetření času. Poprvé můžete mít stejný výkon ve 4osých operacích!
Počet mezistupňů - vypnuto
Počet mezistupňů - zapnuto
Zjistit polotovar tlustší než
Nová možnost Zjistit polotovar tlustší než u možnosti Počet mezikroků ve 4osé pokročilém hrubování je navržena tak, aby eliminovala zbytečné mezikroky. Jediným problémem s mezilehlými kroky je to, že ne všechny kroky, které zůstaly proti modelu, jsou vytvořeny stejně. Mnohé z nich nejsou dostatečně tlusté, aby způsobili problém v cílové dráze, ale mezikroky tyto další průchody zavedly všude. Nyní s možností Zjistit polotovar tlustší než, máte konečně způsob, jak určit kroky, které nejsou dostatečně tlusté na to, abyste si s nimi dělali starosti, a ty budou mezilehlými kroky ignorovány.
Počet mezikroků - ...polotovar tlustší než 0,0
Počet mezikroků - ...polotovar tlustší než 1,6
5osé Standard

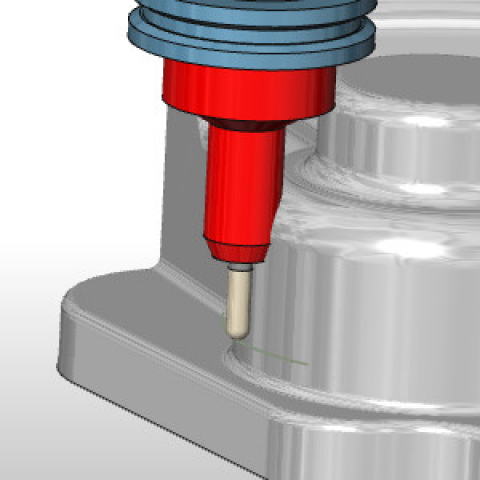

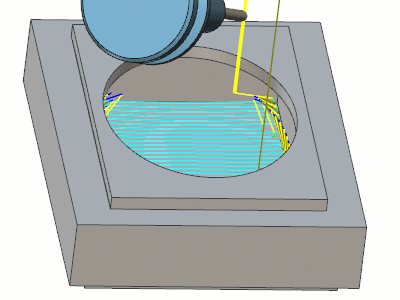

Na obrázku vlevo můžete vidět, že upínač koliduje s modelem a nebyl by schopen tuto oblast obrobit, pokud by byla použita 3osá kontrola podřezání.

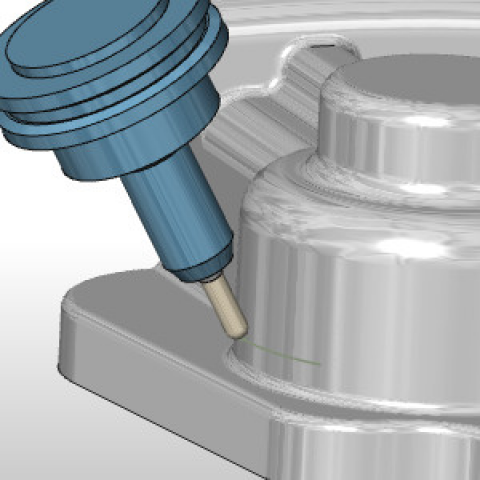

Přepnutím na 5 os lze použít kontrolu podřezání a nechat nástroj naklonit, aby nedocházelo ke kolizím!
5osé Pro

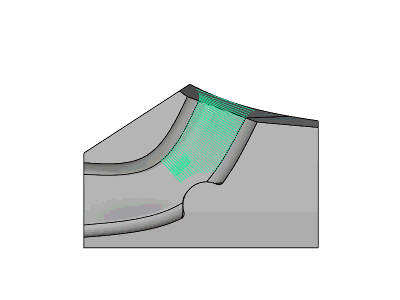

Víceosé dokončování dna

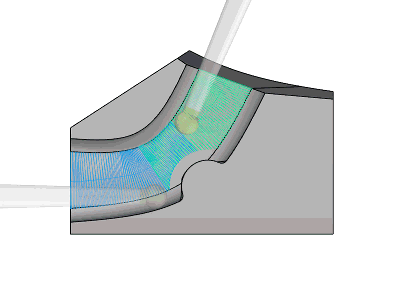

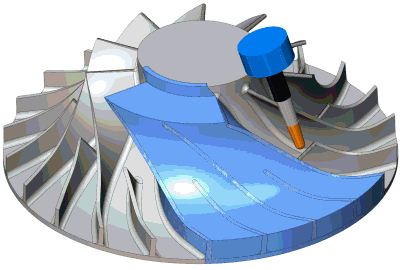

Tato dráha byla navržena k dokončení dna vícesosých dílů. Vyberte si svou geometrii a nechte nás udělat těžkou práci.
Víceosé dokončování stěn

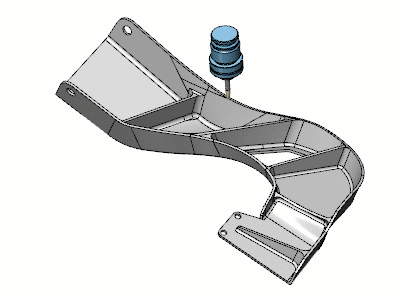

Tato dráha byla navržena tak, aby dokončila stěny víceosých součástí. Vyberte si svou geometrii a nechte nás provádět těžkou práci.
Poznámka: Zatímco operace Víceosé dokončování ve Frézování 5osé Premium umožňují využívat soudečkových nástrojů (Barrel Tools), pro Frézování 5osé Pro nejsou k dispozici.
Automatický oblouk - orientace osy nástroje
Funkce Automatický oblouk má novou možnost v rozbalovacím seznamu Orientace osy nástroje, když je typ najetí nastaven na Automatický oblouk. Nová možnost se nazývá Automatická a provádí automatické naklápění tak, aby se zabránilo kolizím na základě komponent nástroje a geometrie vybrané pro kontrolu kolize. Pokud není najetí vytvořená během procesu bez kolizí a pokud úloha kontroly kolize ještě není nastavena na NAKLONIT PRYČ, je pak automaticky nastavena na NAKLONIT PRYČ a maximální úhel náklonu je nastaven na 90 stupňů. To může být nesmírně užitečné, protože tato nová možnost upravuje pouze pohyby najetí tak, aby poskytovala úplnější dráhu nástroje.
Limity vzhledem k normále povrchu

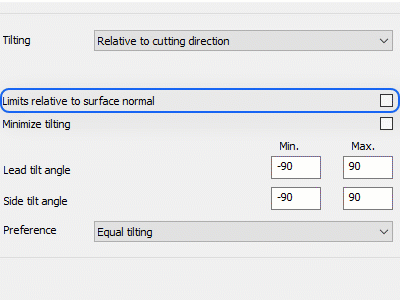

Nová možnost Limity vzhledem k normále povrchu vám dává flexibilitu při nastavování limitů naklonění na základě normály povrchu namísto vázání limitů naklonění na počáteční orientaci nástroje. Jednou z oblastí, která může být trochu složitá, je nastavení naklápěcích strategií pro kontrolu kolizí. Zjistit, kolik naklonění budete po dráze možná potřebovat, se může zdát trochu obtížné. S novými možnostmi Limity vzhledem k normálu povrchu je vše mnohem jednodušší! Jelikož je snazší znát bezpečný úhel, který má nástroj použít v jakékoli dané poloze na povrchu, stačí zaškrtnout políčko a nastavit rozsah úhlu a budete přesně vědět, jak bude nástroj nakloněn vzhledem k normále povrchu.

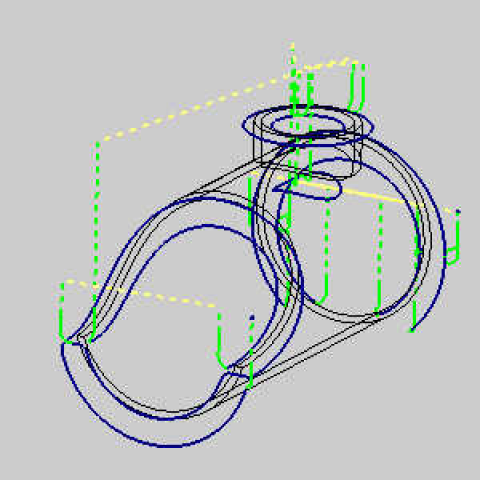

Víceosé hrubování
Obrábění podříznutí
Obrábění podříznutí umožňuje obrábění oblastí, které jsou skryty před normální orientací předdefinovaného povrchu dna. I když vám Víceosé hrubování umožňuje přizpůsobit se zakřiveným povrchům dna a vytvořit tak ideální dráhu, stále nezvládá oblasti, které jsou podříznuty normálově od povrchu. S novou možností obrábění podříznutí můžete tyto oblasti podříznutí konečně obrobit. Tato možnost také umožňuje určit jednu ze tří možností:
- Neobrábět
- Obrábět
- Obrábět pouze
Prodloužení podříznutí
S přidáním obrábění podříznutí přichází možnost, která vám poskytne řízení, které potřebujete při používání podříznutí: Rozšířit podříznutí. Hladší je vždy lepší při vytváření dobré dráhy nástroje. Pomocí možnosti Rozšířit podříznutí můžete definovat vzdálenost za nezbytným koncovým bodem podříznutých částí součásti. To pomáhá zajistit hladší přechod do zbytku dráhy nástroje.
5osé Premium
● Automaticky - umožňuje vám dělat totéž, ale také vám umožňuje určit preferovaný směr přístupu.
● Poloautomatický - umožňuje nastavit přírůstek úhlu hledání, maximální množství zanechaného materiálu polotovaru materiálu a maximální rozsah náklonu a zbytek uděláme.
● Ruční - umožňuje vám převzít úplnou kontrolu a určit každý povolený směr obrábění.
Tato dráha byla navržena k dokončení dna vícesosých dílů. Vyberte si svou geometrii a nechte nás provádět těžkou práci.
Tato dráha byla navržena tak, aby dokončila stěny víceosých součástí. Vyberte si svou geometrii a nechte nás udělat těžkou práci.

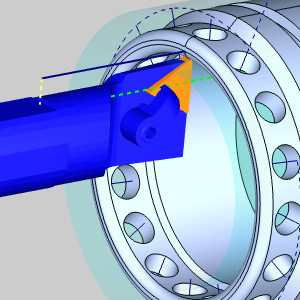

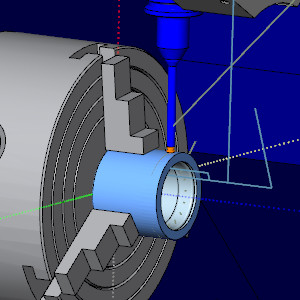

Soustružení
Přerušení třísky
Ve světě obrábění jde především o třísky a řízení třísek a v této verzi nabízí BobCAD-CAM odlomení třísky ve všech příslušných soustružnických operacích. I když existuje spousta špičkových geometrií vyměnitelných břitových destiček určených k utváření třísek, které se automaticky rozpadají na správné velikosti. pokud se ale za určitých okolností vytváří nepřerušená tříska, může to způsobit problémy. S touto jednoduchou možností přerušení třísky můžete ovládat vzdálenost odjetí a odstupy mezi těmito odjetími a zajistit, abyste vždy dostali požadovanou velikost třísky!
Přerušení třísky - vypnuto
Přerušení třísky - zapnuto
Simulace
