Mesh2Surface
pro
Výkonné reverzní inženýrství v SOLIDWORKS®
Mesh2Surface je doplněk pro reverzní inženýrství pro SOLIDWORKS Desktop/Stand-alone, který umožňuje převádět 3D skenované sítě na modely CAD. Poskytuje efektivní nástroje pro generování povrchů a křivek, které pomáhají rekonstruovat profesionální CAD model.
Pomocí doplňku Mesh2Surface ušetříte více než 50 % času a úsilí oproti jiným způsobům reverzního inženýrství v prostředí SOLIDWORKS® desktop.
Certifikovaný partner řešení
Co je Mesh2Surface pro SOLIDWORKS®?
Mesh2Surface umožňuje uživateli:
- efektivně importovat rozsáhlá naskenovaná data do SOLIDWORKS během několika sekund, nikoli minut;
- extrahovat referenční geometrie včetně roviny symetrie;
- intuitivně zarovnat do správné polohy v prostoru, ke stávajícímu CAD modelu nebo jiným skenům;
- vytvářet referenční řezy pro skicování - rovnoběžné, rotační a obrysové;
- přesné přizpůsobení liniových oblouků a složitých tvarů referenčním bodům řezu.
- přibližování volných povrchů pomocí nejlépe padnoucího povrchu;
- co nejpřesnější reverzní inženýrství organických a volných tvarů ;
- okamžité porovnání modelů CAD s referenčními daty pomocí 3D barevné mapy;
- převod organických tvarů volných tvarů pouhým stisknutím tlačítka;
A to vše ve vašem oblíbeném CAD balíku - SOLIDWORKS.
Udělejte to všechno v SOLIDWORKS®
Nativně integrovaný do SOLIDWORKS, doplněk Mesh2Surface vám umožní bezproblémovou práci ve známém prostředí.
Import naskenovaných dat

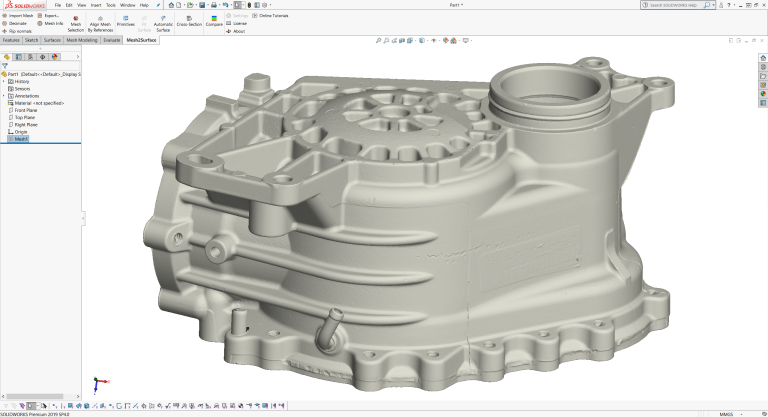

Načtěte data z libovolného skeneru pomocí standardních souborů síťí STL, OBJ nebo PLY. Pro účely manipulace umožňuje vestavěná funkce redukce polygonů uživateli vytvořit síť s vhodným počtem trojúhelníků, aniž by byla ohrožena kvalita sítě.
Interaktivní výběr

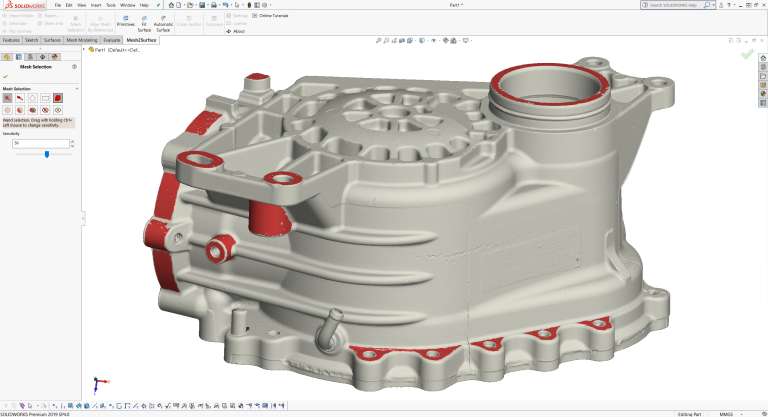

Snadno použitelné nástroje k rychlé extrakci oblastí zájmu. Kouzelná hůlka, štětec a výběr volného formátu umožňuje uživateli identifikovat oblasti, které představují prvky nebo povrchy volného tvaru
Extrakce primitiv

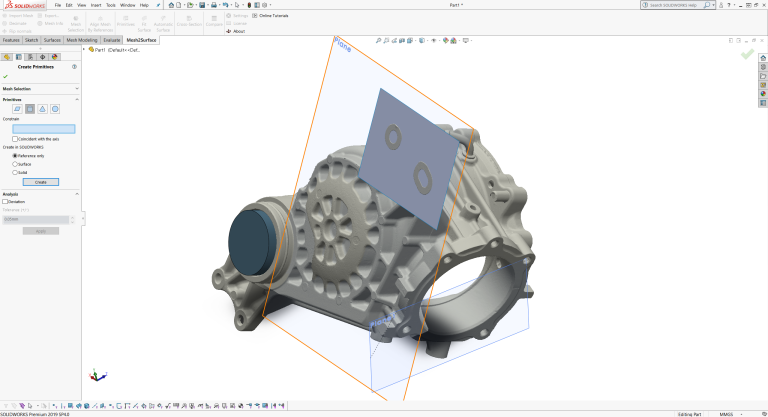

Rychle rekonstruujte roviny, válce, kužely a koule. Vytvořte extrahovaná primitiva v SOLIDWORKS jako referenční geometrie, povrchová nebo objemová tělesa.
Rovina symetrie

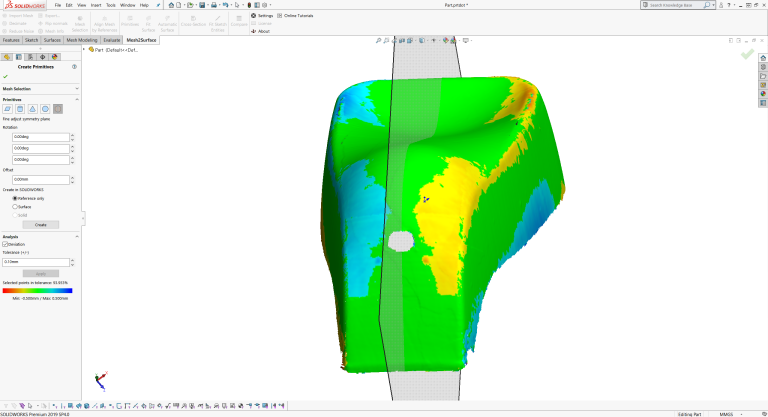

Automatická detekce roviny symetrie pomocí analyzátoru barevné mapy. Dodatečné ruční ovládání pro dosažení nejlepších výsledků.
Zarovnání dat v prostoru

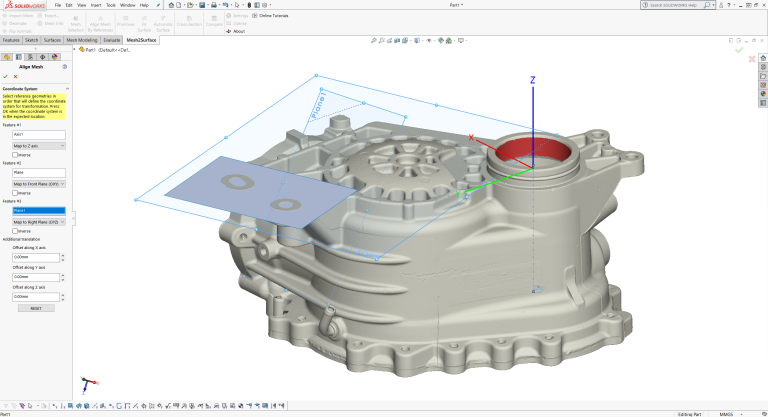

Umístěte objekt do světového souřadnicového systému pomocí extrahovaných primitiv. Interaktivní definice souřadnicového systému umožňuje uživateli upravit správnou orientaci objektu.
Průřezy

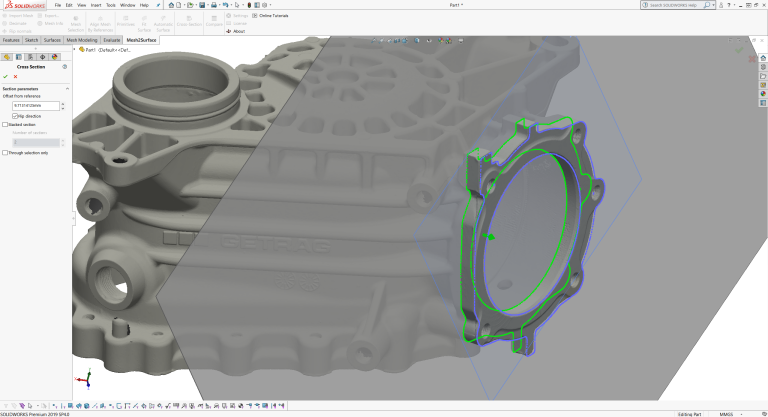

Interaktivní řezy umožňují uživateli extrahovat referenční body pro 2D skicování. Zarovnejte rovinu řezu na extrahovaná primitiva, standardní referenční geometrie SOLIDWORKS nebo CAD plochy existujících povrchových nebo objemových těles.
Přizpůsobení entity 2D náčrtu

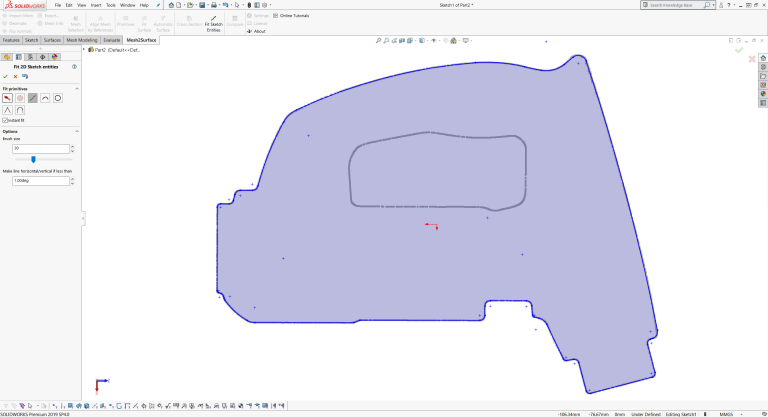

Extrahujte čáry, oblouky a kružnice z rovin řezu jako nejvhodnější primitiva. Rychlé připojení nebo zaoblení pomocí jednoduchých operací štětce.
Přizpůsobení povrchu

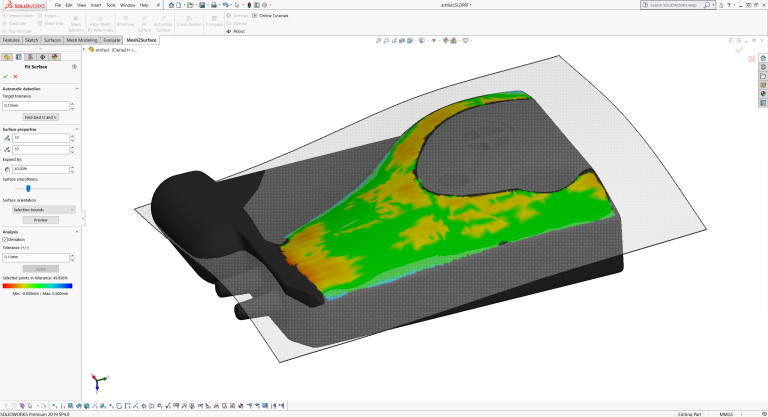

Vyberte oblast zájmu a nechte software aproximovat výběr volným povrchem. Výsledný povrch je prodloužen, takže je vhodný pro ořezávání. Barevná mapa odchylky v reálném čase okamžitě ukazuje kvalitu povrchu. Možnost Automaticky umožňuje uživateli vytvořit povrch co nejblíže referenční síti.
Free Form modelování

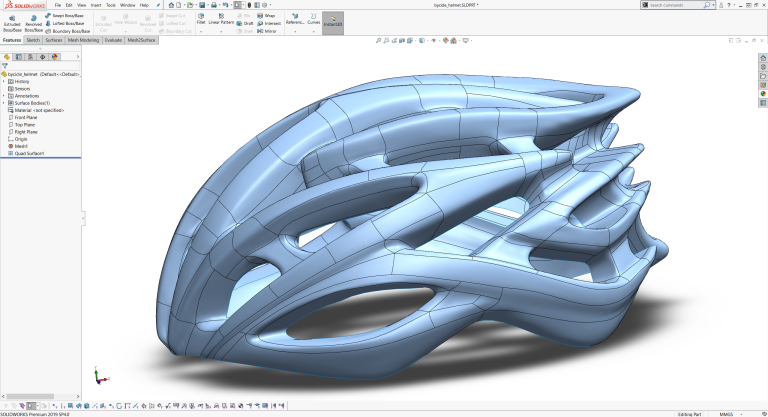

Jednoduché a efektivní povrchové úpravy ve volné formě umožňují uživateli rekonstruovat povrch ve volné formě, což u standardních metod povrchové úpravy není možné. Patentovaná technologie snap-to-mesh umožňuje i neprofesionálům vytvářet tvary okamžitě - něco, co není k dispozici v žádném jiném řešení.
Automatický surfacing

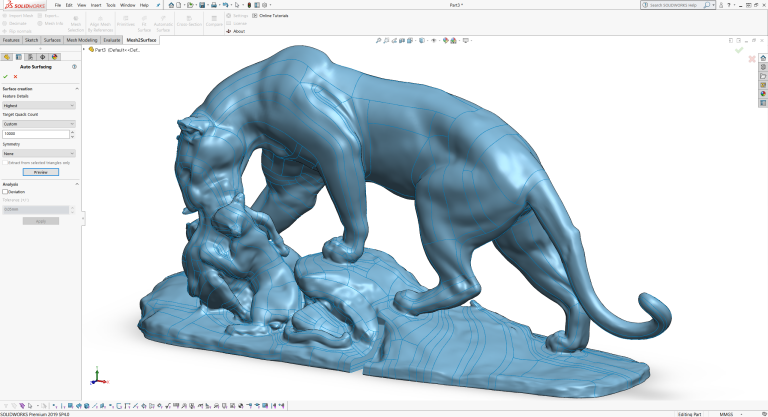

Vytvářejte povrchy kompatibilní v SOLIDWORKS pouhým stisknutím tlačítka. Automatické povrchové úpravy Mesh2Surface jsou dnes jedny z nejlepších na trhu.
Analyzátor odchylek

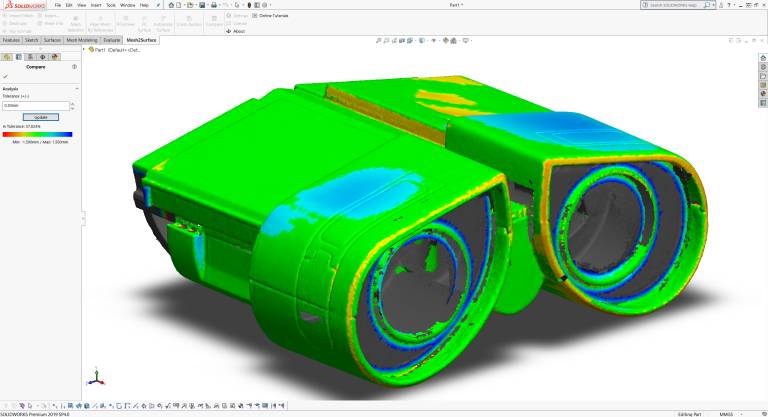

Ovládejte přesnost své rekonstrukce pomocí efektivní barevné mapy vzdáleností. Porovnejte model CAD s referenční sítí v kterémkoli okamžiku procesu. Analyzátor odchylek pracuje s jakýmkoli tělesem SOLIDWORKS (povrchovým nebo objemovým) a porovnává data referenčního skenování s téměř okamžitou rychlostí.
