QUICKSURFACE Full
Prozkoumejte hlavní funkce QUICKSURFACE Full
QUICKSURFACE je samostatná aplikace pracující ve Windows 10 pro převod 3D naskenovaných sítí do CAD modelů.
Vybaven plnou sadou funkcí, snadné použití a efektivní algoritmy, QUICKSURFACE poskytuje bezkonkurenční prostředí pro každý typ uživatele k vytvoření CAD modelu z naskenované STL sítě
Import dat scanu
Načtěte data z libovolného skeneru pomocí standardních souborů síťí STL, OB nebo PLY. U long range skenerů lze data importovat pomocí formátu souboru PTX. Jelikož se jedná o 64bitovou aplikaci, umožňuje uživateli načíst libovolnou velikost sítě. Pro účely manipulace umožňuje vestavěná funkce Redukce polygonů uživateli vytvořit síť s vhodným počtem trojúhelníků, aniž by byla ohrožena kvalita sítě.
Interaktivní výběr
Jednoduché nástroje k rychlému extrahování oblastí zájmu. Výběr kouzelnou hůlkou, štětcem a volným tvarem umožňuje uživateli identifikovat oblasti, které představují prvky nebo povrchy volného tvaru
Extrakce primitiv
Rychle rekonstruujte roviny, válce, kužely a koule. Vytvářejte mezi nimi vztahy jako kolmost, rovnoběžnost a shodu. Můžete také vytvořit referenční geometrie, jako jsou čáry a body, které se použijí při operaci zarovnání sítě do prostoru pro správné umístění objektu do světového souřadného systému
Rovina symetrie
Najděte rovinu symetrie objektu. Pomocí analyzátoru zjistěte kvalitu polohy roviny. Chcete-li dosáhnout nejlepších výsledků, dolaďte polohu pomocí ovládacích prvků na obrazovce.
Zarovnání objektu

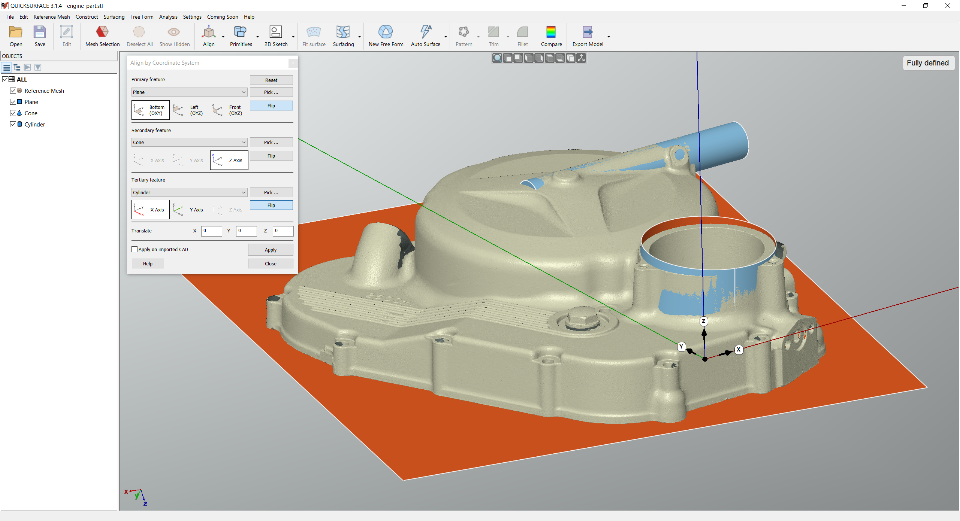

Umístěte objekt do světového souřadnicového systému pomocí extrahovaných primitiv. Interaktivní definice souřadnicového systému umožňuje uživateli upravit správnou orientaci objektu.
2D řezy
Interaktivní řezy umožňují uživateli extrahovat referenční body pro 2D skicování. Zarovnejte rovinu řezu s extrahovanými primitivy, plochami CAD a dokonce vytvořte řez interaktivně na obrazovce. Pro účely lvytváření plochy skrze řezy / oftingu - uživatel může také vytvořit více sekcí najednou
2D skicování

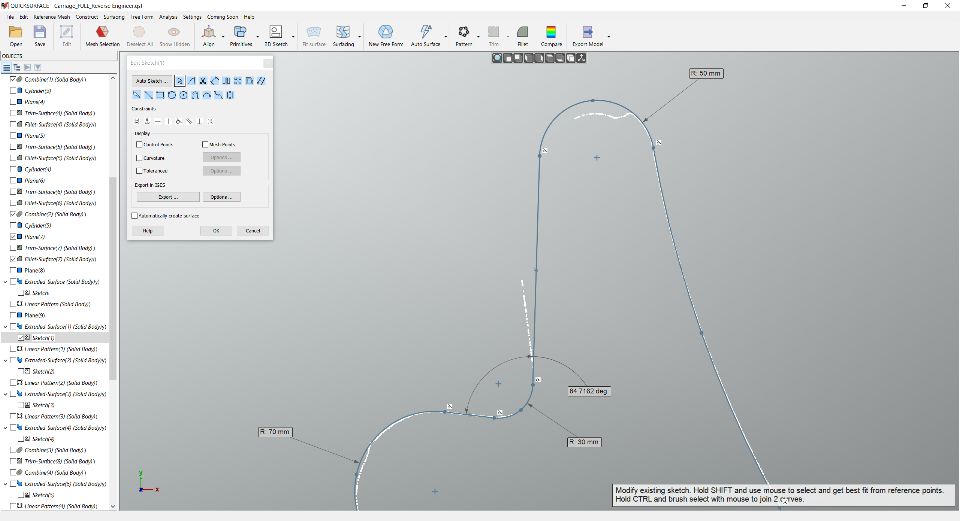

Pomocí kót a omezení / vazeb můžete vytvářet přesné náčrtky jako v jakémkoli jiném balíčku CAD. Efektivní 2D skicování pomocí bodů řezu ze sítě jako reference. Barevná mapa odchylek v reálném čase poskytuje kontrolu nad celým procesem. Vytvořte z 2D náčrtu extrudované a rotační povrchy.
3D skicování, loft, tažené povrchy
Nakreslete křivky volného tvaru přímo na referenční síť a poté vytvořte povrchy standardními příkazy - loft /skrz řezy, tažení, pipe /trubice. Připojte povrch nebo jej použijte při ořezávání.
Přizpůsobit povrch

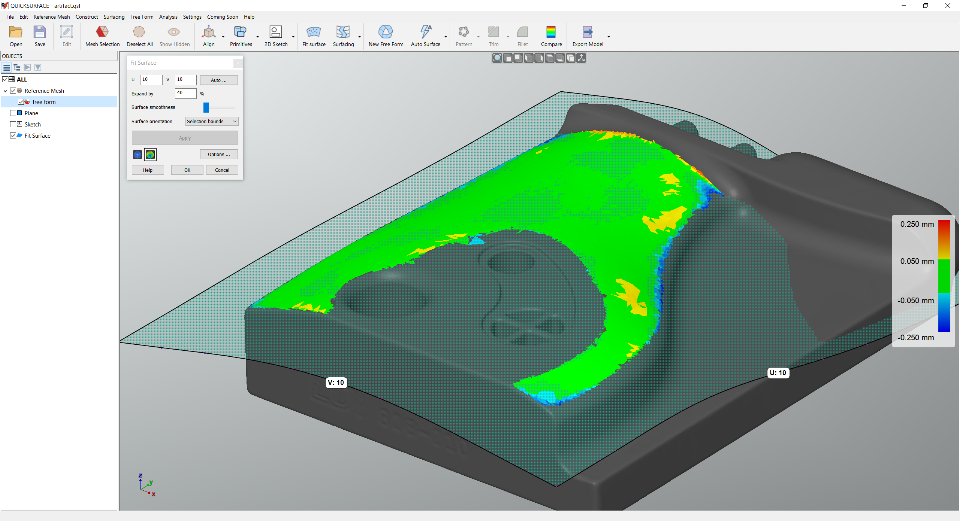

Vyberte oblast zájmu a nechte software, aby se přiblížil výběru volným povrchem. Výsledný povrch je prodloužen, takže je vhodný pro ořezávání. Barevná mapa odchylky v reálném čase okamžitě ukazuje kvalitu povrchu. Možnost Automaticky umožňuje uživateli vytvořit povrch co nejblíže referenční síti.
Volné modelování / modelování Free Form
Quad povrch umožňuje uživateli rekonstruovat volnou formu povrchu, což není možné pomocí standardních metod povrchové úpravy. Patentovaná technologie snap-to-mesh umožňuje i neprofesionálům vytvářet tvary okamžitě - něco, co není k dispozici v žádném jiném řešení.
Analyzátor odchylek v reálném čase
Rychle optimalizovaná barevná mapa vzdálenosti v reálném čase umožňuje uživateli mít vše pod kontrolou a získat co nejpřesnější výsledky
Automatické opatření povrchem
Vytvářejte povrch na organických tvarech pouhým stisknutím tlačítka. Není nutná žádná interakce uživatele. QUICKSURFACE vám poskytuje jedno z nejlepších automatických povrchových úprav, jaké jsou dnes k dispozici. Algoritmus optimalizuje počet výsledných rušivých záplat na minimální. Kvalita povrchu je G2 všude a G1 v mimořádných bodech.
Hybridní parametrické modelování

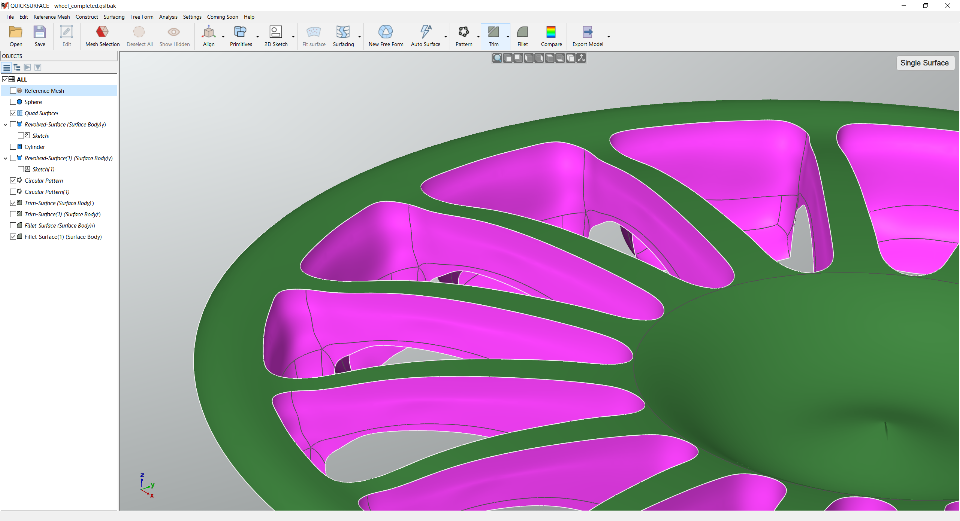

Spolu s tím, že je parametrický pro standardní prvky, vám software umožňuje vytvářet CAD modely jako kombinaci volného tvaru a hranolových prvků. Uživatel se může kdykoli vrátit a v případě potřeby upravit i povrchy volných tvarů a nechat výsledky rekonstruovat.
Ořezávání a booleovské operace
Vytvářejte povrchy nebo tělesa pomocí operací vzájemného ořezávání nebo booleovských operací na tělesech. Barevné zobrazení a diagnostické nástroje umožňují identifikovat problémy při provádění těchto operací
Zaoblení a zkosení
Operace zkosení a zaoblení poskytují analyzátor v reálném čase. Stačí přetáhnout šipku a definovat poloměr zaoblení na obrazovce a okamžitě vidíte odchylku zaoblení od referenční sítě. A to vše v reálném čase
Analyzátor odchylek
Ovládejte přesnost své rekonstrukce pomocí efektivní barevné mapy vzdáleností. Porovnejte CAD model s referenční sítí v kterémkoli okamžiku procesu.
Vazba na další CAD systémy
Exportujte rekonstruované povrchy nebo objemové modely pro použití v jiných systémech pomocí standardního formátu STEP nebo IGES.
QSConnect pro SOLIDWORKS®

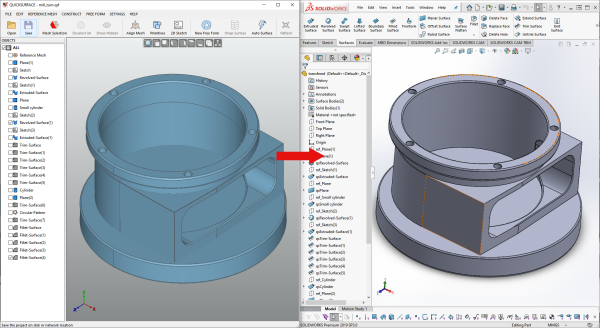

Uživatelsky řízený proces umožňuje uživateli přímo přenést celou parametrickou historii do SOLIDWORKS®. Proces je řízen programem QUICKSURFACE, aby se dosáhlo bezchybných modelů a ušetřilo se mnoho času
