BobCAD-CAM CAD/CAM Software

MATICE DRAH NÁSTROJŮ / STRATEGIÍ

VYZKOUŠEJTE ZDARMA

BobCAD-CAM

 BobCAM pro SOLIDWORKS

BobCAM pro Rhino

Legenda matice

pokud je oznašeno, balíček strategii obsahuje
EXPRESS
3X STANDARD
3X PRO
3X PREMIUM
4X STANDARD
4X STANDARD + vyžaduje balíček 3osé Pro nebo Premium a vyšší
■
4X PRO
5X STANDARD
5X STANDARD  + vyžaduje balíček 3osé Pro nebo Premium a vyšší
■
5X STANDARD  + vyžaduje balíček 3osé Premium a vyšší
▲
5X STANDARD  + vyžaduje balíček 4osé Pro a vyšší
►
5X PRO
5X PREMIUM

Art
VRTÁNÍ











Středící vrtání

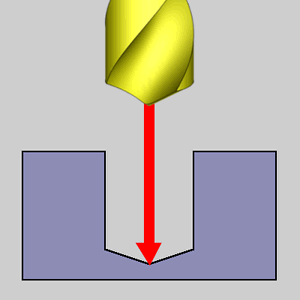

Vrtání










Vystružování

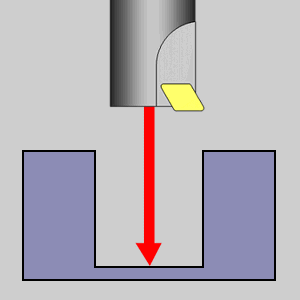

Vyvrtávání

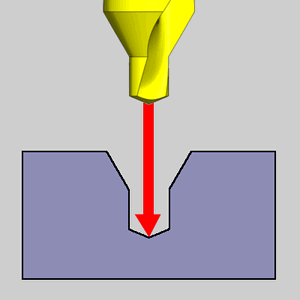

Sražení hrany









Frézování sražení hrany / zkosení












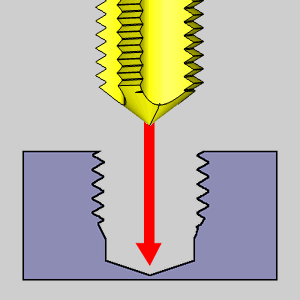

Závit

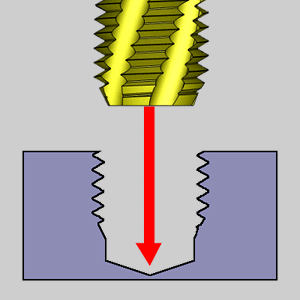

Tvářený závit









Vrtání zahloubení









Frézování zahloubení









2,5osé DRÁHY NÁSTROJE - STRATEGIE

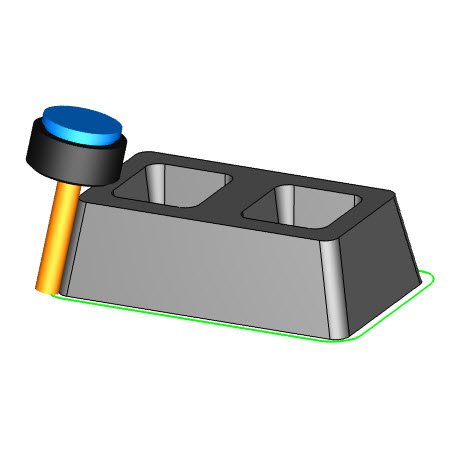

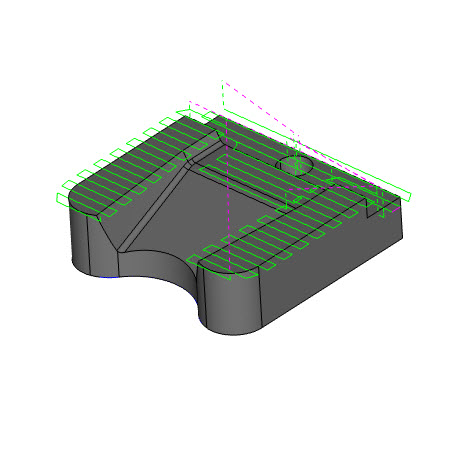

Čelní

Obrábění čelní plochy se používá k obrábění plochého horního povrchu součásti, obvykle pomocí většího typu frézy.

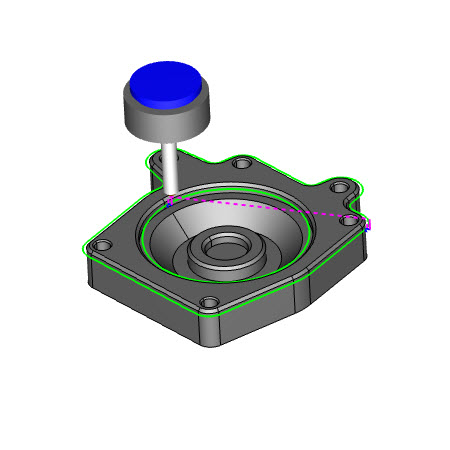

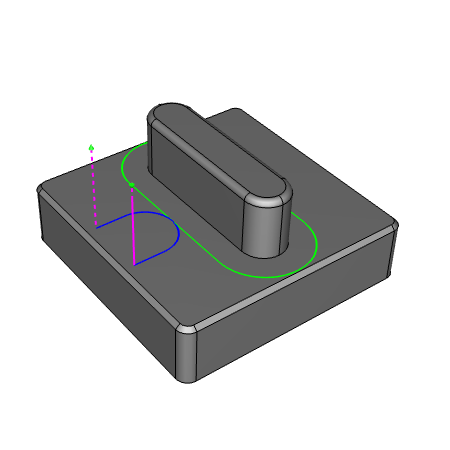

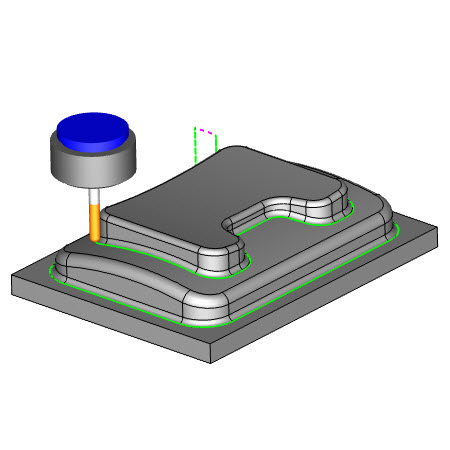

Profil / kontura

Strategie Profil se používá ke sledování otevřených a uzavřených tvarů. Používá se pro hrubování a dokončování a nabízí 3 řezné strategie, ze kterých si můžete vybrat: Standardní, Boční hrubování a Obrysové vnoření.

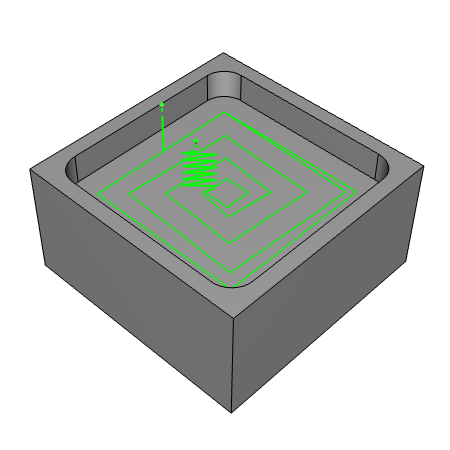

Kapsování

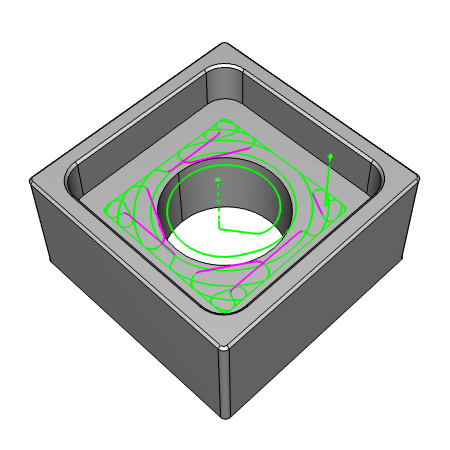

Kapsování se používá k odstranění materiálu z uzavřených profilů. Nabízí 4 řezné vzory, ze kterých si můžete vybrat: Rovnoběžný, Offset do, Offset ven a Spirálový pro kruhové kapsy.










Pokročilé kapsování

Pokročilé kapsování, označované také jako otevřené kapsy se používá k odstranění materiálu, kde se vyskytují otevřené hranice. Nástroj začne mimo materiál a bude pracovat směrem dovnitř nebo ven. Podpora pro vnitřní a vnější otevřené kapsy s možností výběru z 5 strategií. Možnost volby strategie pro vysokovýkonné hrubování - HSC / HSM

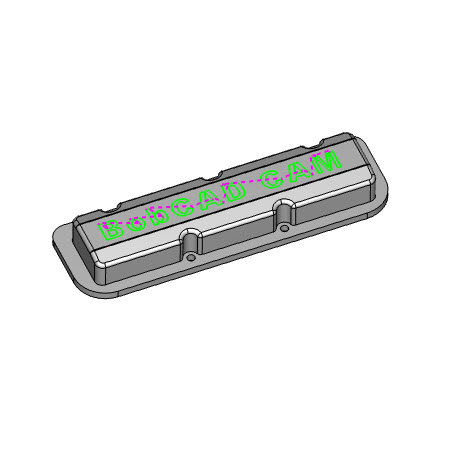

Gravírování

Gravírování se používá k vložení textu, loga nebo dalších podrobností na vaši součást. Skvělé pro protínající se geometrii, která nevyžaduje odsazení.

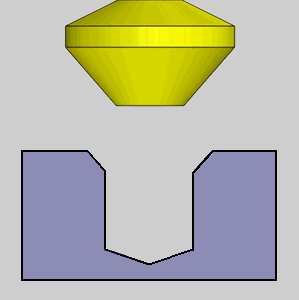

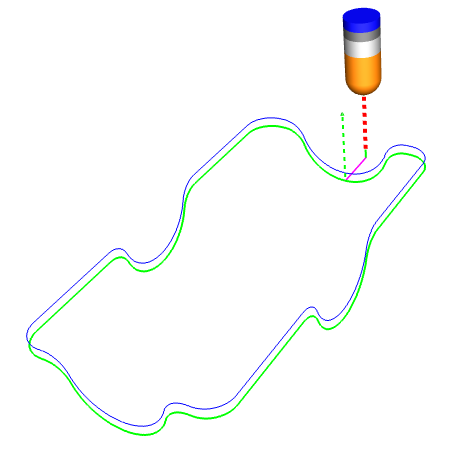

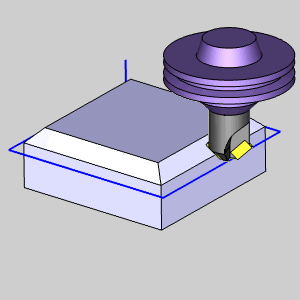

Srážení hran

Tato dráha nástroje slouží ke srážení hran vašeho dílu pomocí nástroje pro srážení hran. Slouží k zajištění bezpečnější manipulace s součástmi při odstraňování otřepů z hran geometrie součásti. Sráží hrany jedním průchodem nebo pomocí hrubovacího cyklu k obrábění větších zkosení s menšími nástroji.

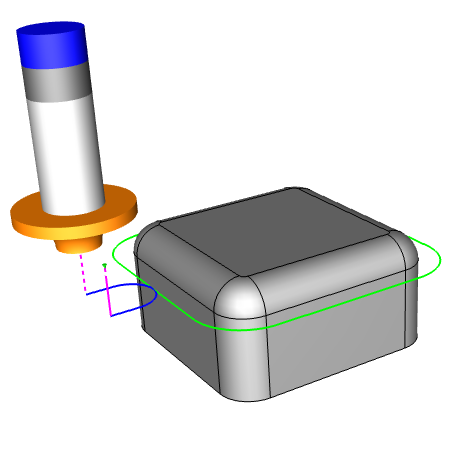

Zaoblení rohů

Zaoblení rohů se používá k zaoblení hran vašich dílů pomocí nástroje pro zaoblení rohů.

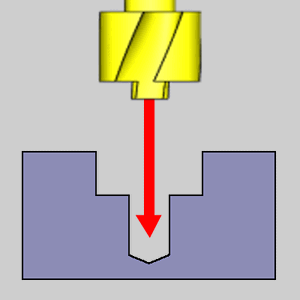

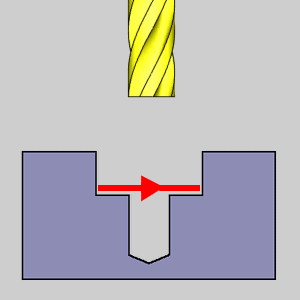

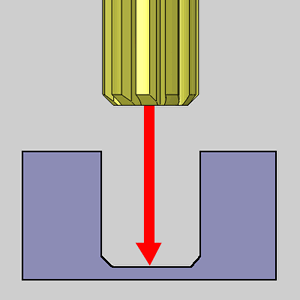

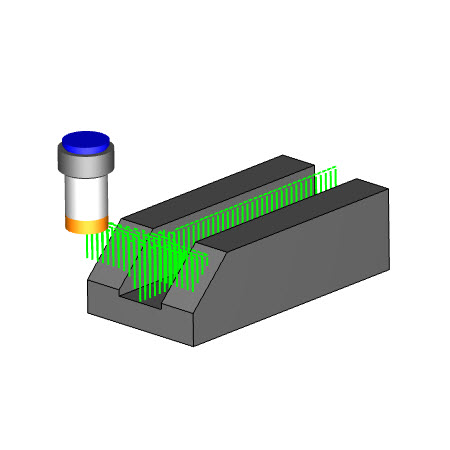

Hrubování vnořením / odvrtáváním


Tato dráha nástroje s vysokým úběrem materiálu se používá k „odvrtání“ materiálu pomocí nástroje navrženého pro vnořování.

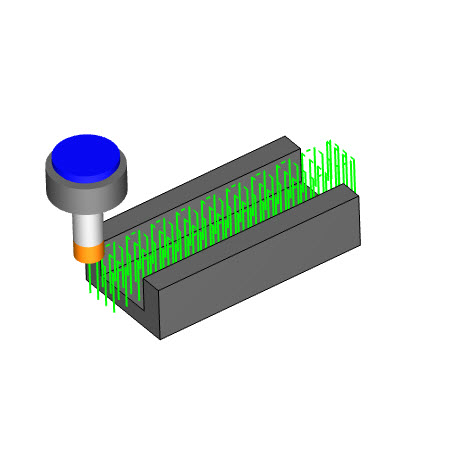

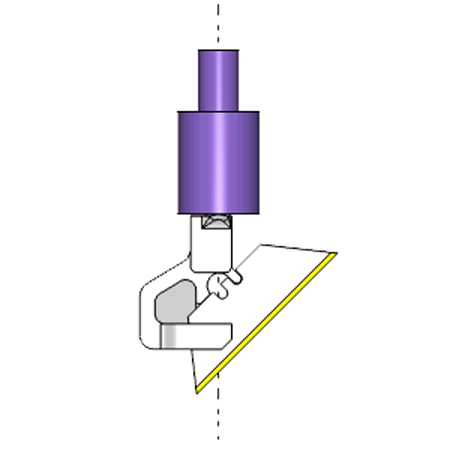

Tažený nůž / Drag knife

Tato specializovaná dráha nástroje se používá pro aplikace tažených nožů, kde místo řezného nástroje se používá nůž namontovaný ve vřetenu, který se používá například pro řezání lepenky a plastů.

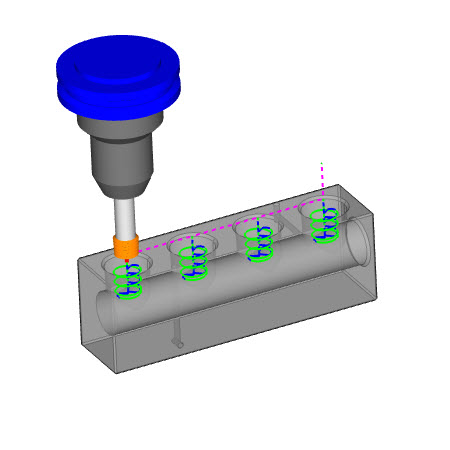

Frézování závitů

Frézování závitů se používá k frézování závitů do příslušného dílu. Lze použít jednobodovou frézu na závity, vícebodovou frézu na závity,  přímou nebo kuželovou, pro vnitřní nebo vnější závity.











3osé DRÁHY NÁSTROJE - STRATEGIE

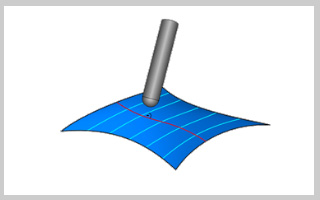

3osá křivka / drátěná konstrukce

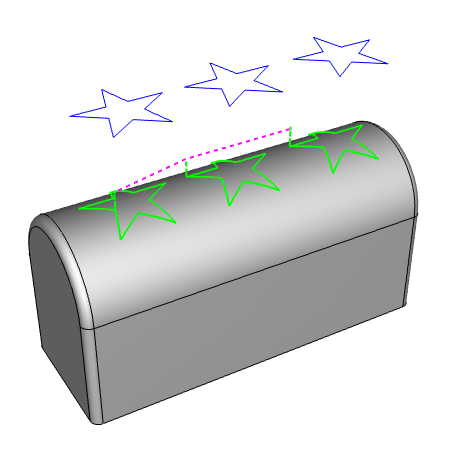

Označované také jako ruční dráha nástroje, která se obvykle používá k obrábění detailů na součásti, kde jsou konvenční metody neúčinné. Vytvořte si drátěný rám / konstrukci, která bude použit jako dráha nástroje










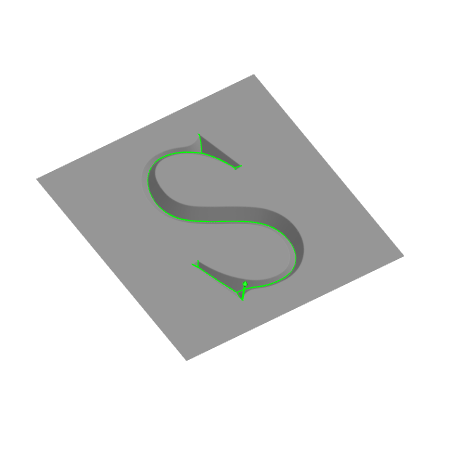

Frézován V- nástrojem / Vyřezání

Tuto 3D dráhu nástroje používají V-nástroje k vyřezávání po tvarech a písmech. Výsledná dráha nástroje generuje ostré rohy s různou hloubkou na základě šířky geometrie. Často je používají tvůrci značek, protože vytváří ručně vyřezávaný vzhled.

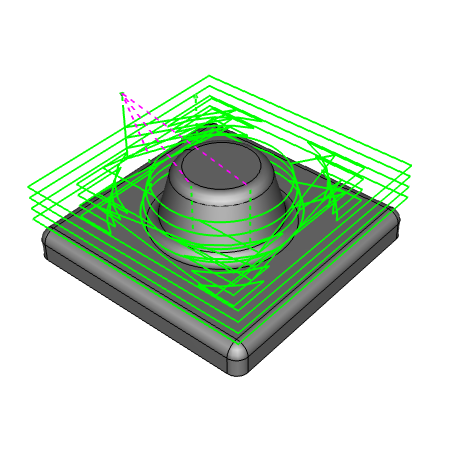

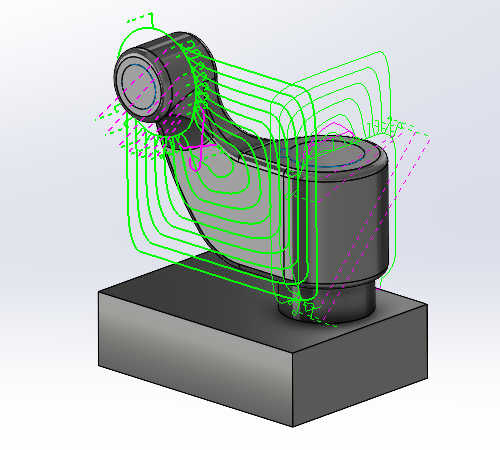

Z úrovňové hrubování

Tato 3D dráha nástroje se používá k hrubování polotovaru. 3D cyklus kapsování k odstranění polotovaru uvnitř nebo kolem modelu.

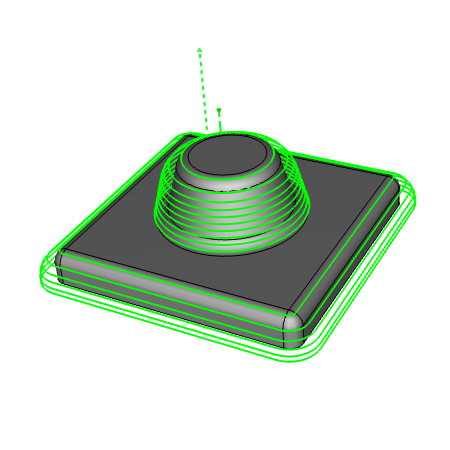

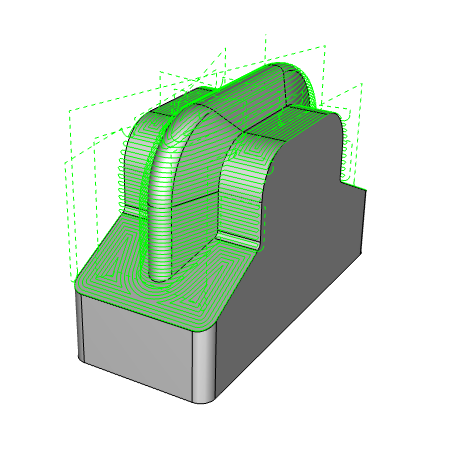

Z úrovňové dokončování


Tato 3D dráha nástroje se používá k obrábění strmých oblastí vašich dílů. Nejlepší pro svislé a téměř svislé stěny.

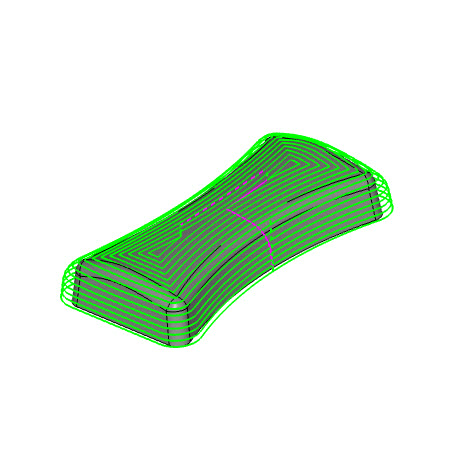

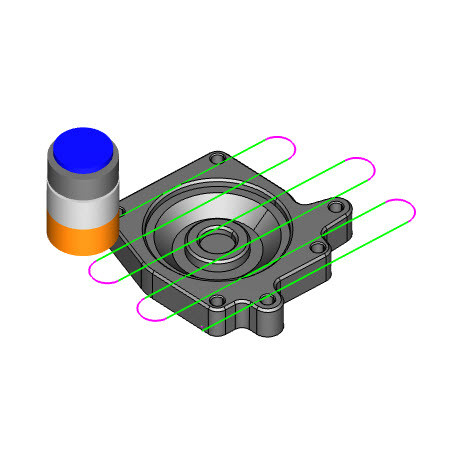

Rovinné

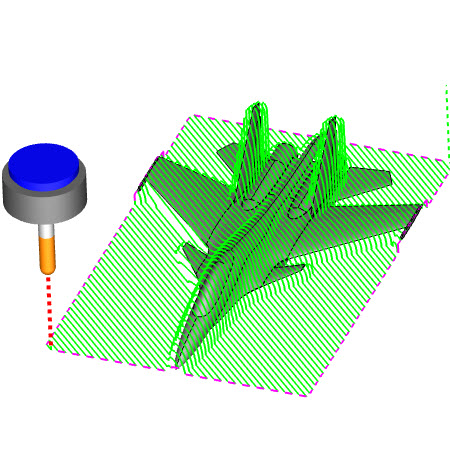

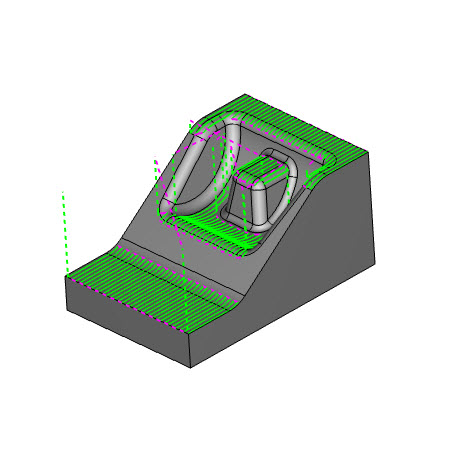

Rovinné, známá také jako rastr nebo řádkování, je tradiční 3D dráha nástroje, která postupuje tam a zpět a sleduje příslušné 3D povrchy nebo tělesa.

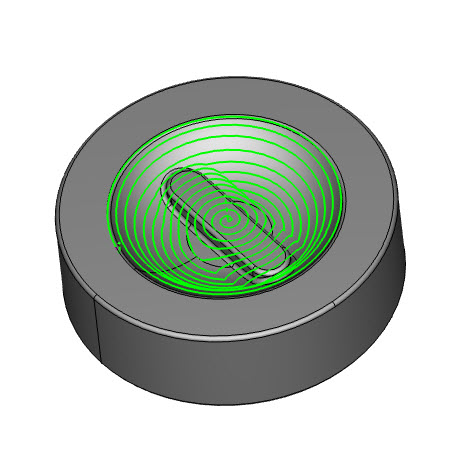

Spirálové

Tato dráha nástroje se používá k obrábění zaoblených tvarových detailů, kde se dráha nástroje spirálovitě pohybuje dovnitř nebo ven a sleduje vaše povrchy nebo tělesa.

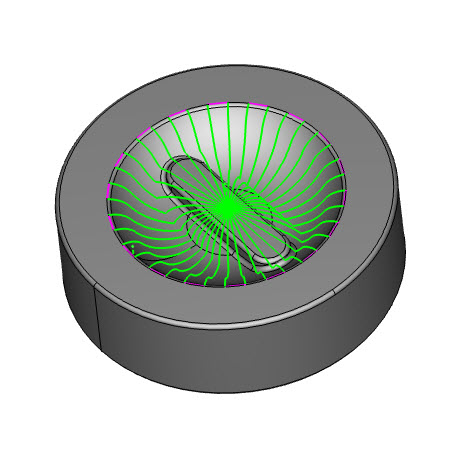

Radiální

Tato dráha nástroje se používá k obrábění zaoblených tvarových detailů, kde dráha nástroje začíná ve středu a obrábí směrem ven nebo naopak.










3D hrubování vnořením /
3D Plunge

Tato dráha nástroje s vysokým úběrem materiálu se používá k „odvrtání“ materiálu pomocí nástrojů určených pro ponorný pohyb. 3D zanoření se provádí přímo na povrchové (plošné) a objemové modely.










Pokročilé
Z úrovňové hrubování

Tato 3D hrubovací dráha nástroje se používá jako rutina 3D kapes, kde odebírá materiál sledováním vašich povrchů a těles. Optimalizované najetí do materiálu, možnost nastavení počtu průchodů na povrchu materiálu mezi jednotlivými řezy, ...





■

■


Pokročilé
Z úrovňové dokončování

Tato 3D dokončovací dráha nástroje, známá také jako Pokročilé dokončování na úrovni Z nebo jako Z hladiny , se používá k obrábění spíše svislých povrchů modelu součásti. Uživatelé si mohou vybrat z jednosměrného řezu, obousměrného řezu nebo spirálového řezu.





■

■


Pokročilé rovinné
Pokročilé rovinné, známá také jako rastr, rovnoběžné nebo řádkování, je pokročilá 3D dráha nástroje, která postupuje tam a zpět a sleduje

příslušné 3D povrchy nebo tělesa.  Nabízí více vzorů a možností než standardní strategie Rovinné.





■

■


RovinyTato dráha nástroje, známá také jako rovinné plochy nebo vodorovná, detekuje a obrobí ploché povrchy vašeho dílu.




■

■


EkvidistantníTato dráha nástroje, známá také jako Ekvidistantní ofset, se používá jako univerzální dokončovací nebo nebo jako dráha nástroje pro detaily. Její hlavní výhodou je krokování dle povrchu a vytvoření konzistentního dokončení ve strmých a mělkých oblastech modelu součásti.




■

■


TužkovéTužka - tato dráha nástroje se používá k vyčištění vnitřních rohů vašich 3D projektů. Můžete použít jeden průchod nebo několik průchodů k vyčištění menších poloměrů nalezených na křížení stěn a dna.




■

■

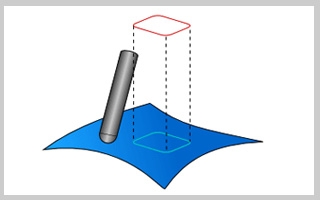

Projekce křivekProjekce křivek - pomocí 2D skic můžete řídit 3D dráhu nástroje podél povrchů a těles. Váš nástroj bude kompenzován volitelnými ofsetovými vzory, které budou buď obrobeny na, nebo odsazeny od vybraných skic.




■

■


Strmé a mělké / kombinované dokončování

Strmé a mělké - tato dráha nástroje kombinuje 2 strategie obrábění tak, aby co nejlépe cílily na strmé a mělké oblasti složité geometrie. Získáte rychlejší časy výpočtu a lepší povrchovou úpravu.




■

■


Odjehlování

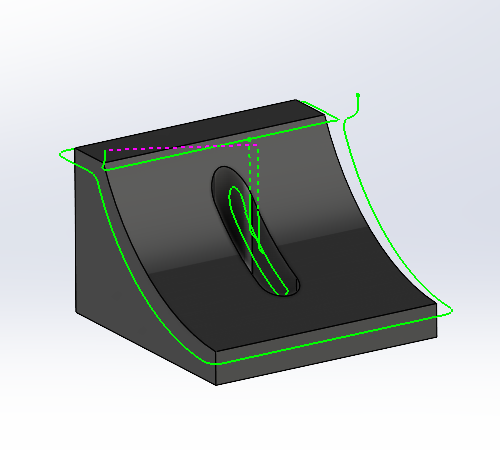

Odjehlování ve 3 osách

Automatické vytvoření dráhy nástroje pro ořezávání složitých hran nebo použití srážení/frézování na hrany prvků obrobku.






■




NA ZÁKLADĚ POVRCHU

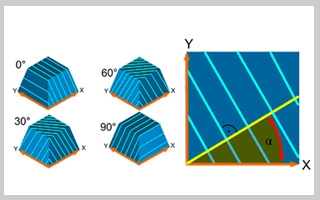

Rovnoběžné / Paralelní řezy
Paralelní řezy - tato dráha nástroje podporuje jak styl úrovně Z, tak vzor dráhy nástroje v rovinném stylu. Dává uživatelům možnost definovat směr dráhy nástroje v X nebo Y nebo úhel v Z.
Typické použití: Strmé a mělké povrchy






▲


Řezy podél křivky
Řezy podél křivky - tato dráha nástroje vytváří kolmou dráhu nástroje k vybrané křivce vedení. Poskytuje uživatelům další kontrolu k řízení po dráze nástroje po jejich hnacích plochách, aniž by museli definovat úhel.
Typické použití: Dokončovací dráhy a dráhy čištění mezi stěnami, výstupky nebo hranami.






▲


Morph (přeměna) mezi 2 křivkami


Morph (přeměna) mezi 2 křivkami - tato dráha nástroje je kombinovaná dráha nástroje, která nabízí větší flexibilitu při obrábění širokých až tenkých nebo nepravidelných obvodů povrchu
Typické použití: Dokončovací dríhy a průchody vyčistění pro stěny a dna s nepravidelnými hranami. Tam, kde jsou paralelní dráhy méně efektivní.






▲

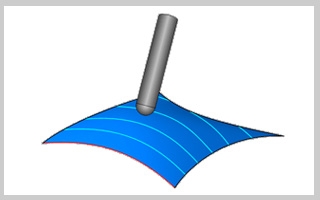

Souběžně / paralelní s více křivkami
Souběžně s více křivkami - tato dráha nástroje se používá k vytvoření paralelní dráhy nástroje na základě hranových křivek. Pomocí této dráhy nástroje mohou uživatelé vyvinout dráhu nástroje, která sleduje zakřivení stěn a povrchů dna.
Typické použití: Sledování zakřivených povrchů, kde jsou paralelní a morph dráhy nástrojů méně efektivní.






▲


Projekce křivek
Projekce křivek - tato dráha nástroje obsluhuje 4 vzory: radiální, spirálové, odsazené a definované uživatelem. Pomocí této dráhy nástroje můžete předdokončit a dokončit kulaté tvary nebo nepravidelné kanály a drážky.
Typické použití: Používá se pro dokončovací obrábění dílů kulatých tvarů, nepravidelných kanálů a drážek.






▲

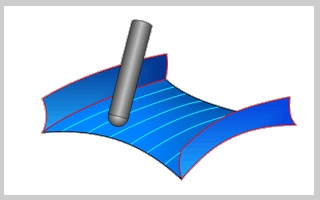

Morph mezi povrchy
Morph mezi povrchy - tato dráha nástroje je kombinovaná dráha nástroje, která nabízí větší flexibilitu při obrábění širokých až tenkých nebo nepravidelných obvodů povrchu. Na rozdíl od morfování mezi 2 křivkami používá tato dráha nástroje okrajové povrchy ke splynutí s hranovými křivkami.
Typické použití: Dokončovací dráhy a průchody vyčistění pro stěny a dna s nepravidelnými hranami. Tam, kde jsou paralelní dráhy méně efektivní.






▲

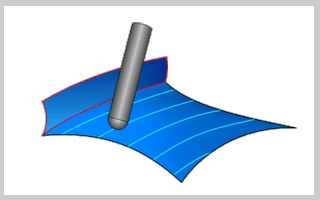

Souběžně / paralelní s povrchem

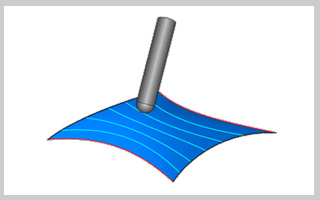

Souběžně s povrchem - tato dráha nástroje se používá k vytvoření paralelní dráhy nástroje založené na hraně povrchu. Pomocí této dráhy nástroje mohou uživatelé odvodit dráhy nástrojů, které sledují zakřivení stěn a povrchů dna.
Typické použití: Sledování zakřivených ploch, kde jsou paralelní a morph dráhy nástrojů méně efektivní.






▲

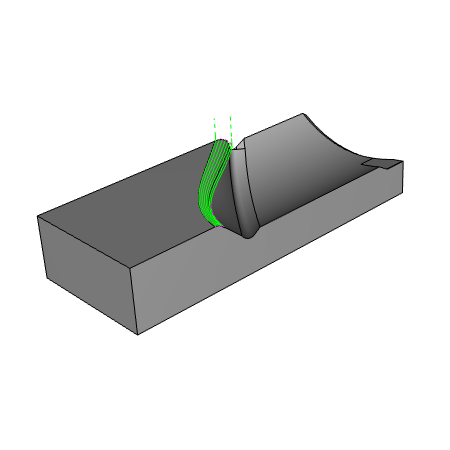

Flowline / proudnice
Flowline - používá křivky povrchu XY UV k řízení směru dráhy nástroje. Velmi výkonná a oblíbená semi dokončovací / předdokončovací a dokončovací dráha nástroje.






▲


4osé DRÁHY NÁSTROJE - STRATEGIE

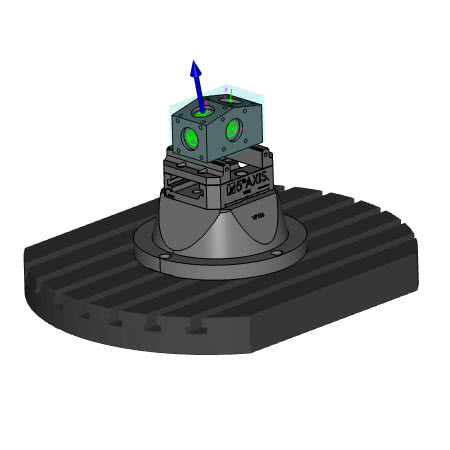

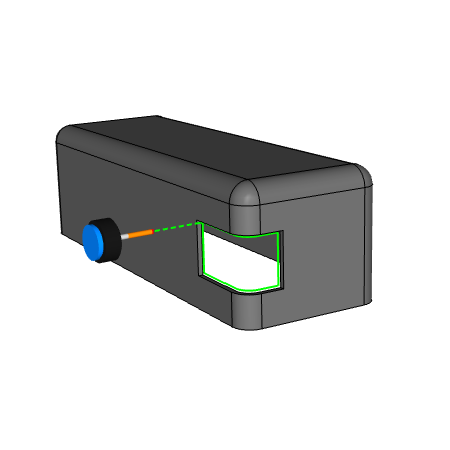

Indexování
Indexování - tato funkce dráhy nástroje se používá k indexování polohy vašeho dílu, abyste získali přístup k obrábění různých prvků v různých úhlech natočení.









NabaleníNabalení - tato funkce dráhy nástroje se používá k programování děr, kapes, textu, drážek a dalších ve vaší 4. ose. Skupiny nabalení, které se také nazývají substituce os, vám umožňují naprogramovat funkce obrábění, které se nacházejí kolem vnějšího průměru vašich dílů.

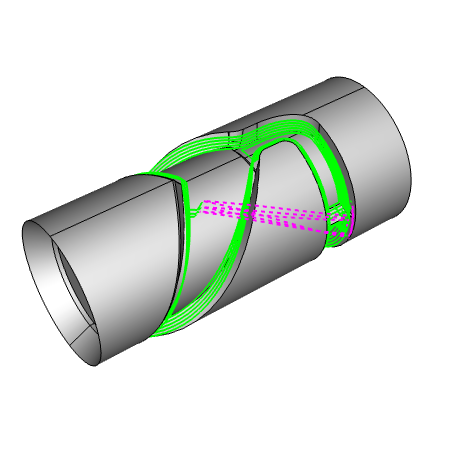

Rotační
Rotační - tato dráha nástroje je vedena podél vašich 3D modelů a používá vaši rotační osu k indexování pro další řez nebo k rotaci součásti, zatímco se nástroj pohybuje nahoru a dolů v Z podle vaší geometrie součásti.









Rotační pokročilé hrubování
Rotační pokročilé hrubování  - tato dráha nástroje pro hrubování umožňuje uživatelům hrubovat součásti s dutinami. 4osé Z úrovňové hrubování






►


Rotační pokročilé dokončování
Rotační pokročilé dokončování - tato dokončovací dráha nástroje umožňuje uživatelům dokončit stěny dílů. 4osé dokončování úrovní Z.






►


Odjehlování

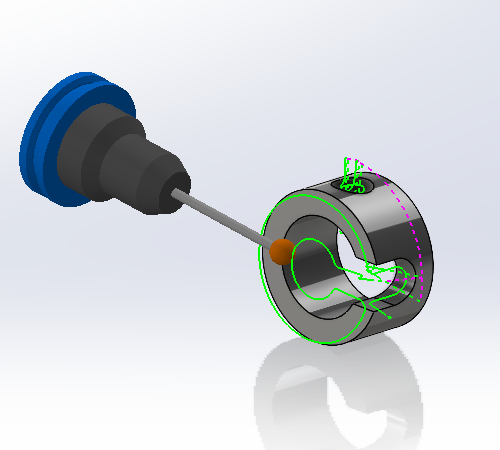

4osé odjehlování

Automatické vytvoření dráhy nástroje pro ořezávání složitých hran nebo použití srážení/frézování na hrany prvků dílů při použití 4. osy.








►

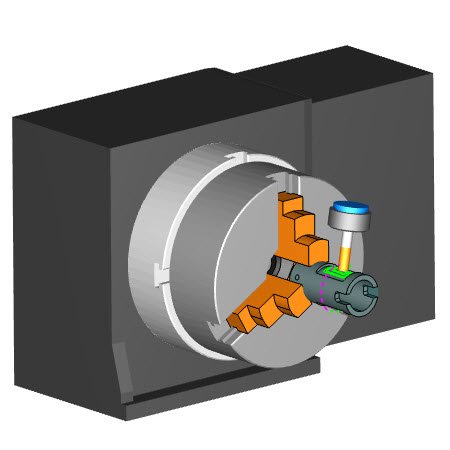

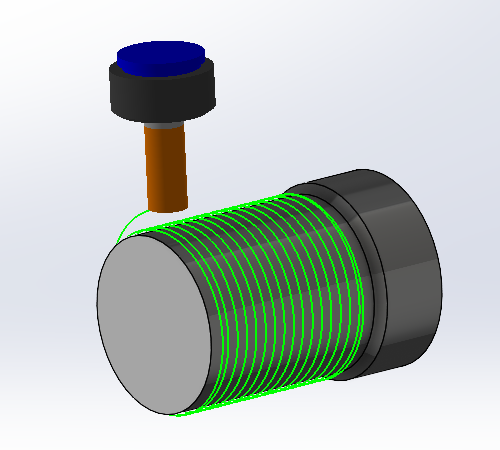

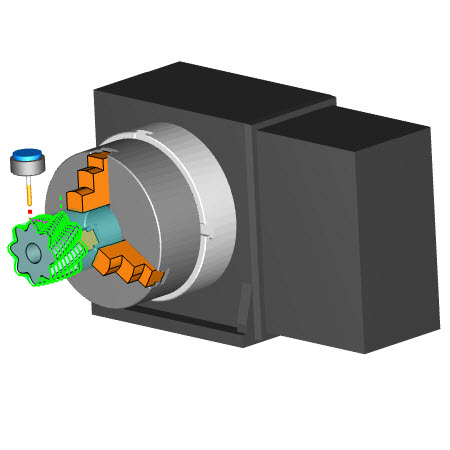

Soustružení frézováním / Turn Mill

Turn Mill

K obrábění profilů součástí používejte poháněné nástroje - frézy , což má za následek menší třísky a rychlejší cyklus








►


MULTIAXIS / Víceosé DRÁHY NÁSTROJE  - STRATEGIE








Rovnoběžné / Paralelní řezy

Paralelní řezy
Tato dráha nástroje podporuje vzor dráhy nástroje ve stylu úrovně Z i rovinné dráhy nástroje. Uživatelé mají možnost definovat směr dráhy nástroje v ose X nebo Y nebo úhel v ose Z.

Typické použití: Strmé a mělké povrchy










Řezy podél křivky

Řezy podél křivky
Tato dráha nástroje vytvoří kolmou dráhu nástroje k uživatelem zvolené vodicí křivce. Poskytuje uživatelům dodatečnou kontrolu nad vedením dráhy nástroje podél jejich řídících ploch, aniž by museli definovat úhel.

Typické použití: Dráha pro čištění mezi stěnami, výstupky nebo hranovými plochami.










Souběžně / paralelní s více křivkami

Paralelní k vícenásobným křivkám
Tato dráha nástroje slouží k vytvoření paralelní dráhy nástroje na základě křivek hran. Pomocí této dráhy nástroje mohou uživatelé vytvořit dráhu nástroje, která sleduje zakřivení stěn a ploch dna.

Typické použití: Sleduje zakřivené povrchy, kde jsou paralelní a morf dráhy nástrojů méně efektivní.











Projekce křivek

Projekce křivek
Tato dráha nástroje slouží pro 4 vzory: radiální, spirálový, posunutý a definovaný uživatelem. Pomocí této dráhy nástroje můžete srážet hrany, předdokončovat a dokončovat oblé tvary nebo nepravidelné kanály a drážky.

Typické použití: Používá se k dokončovacímu obrábění oblých tvarů, nepravidelných kanálů a drážek a k srážení hran ve 3 osách.











Morph mezi 2 povrchy

Morfování mezi povrchy
Tato dráha nástroje je smíšenou dráhou nástroje, která nabízí velkou flexibilitu při obrábění silných a tenkých nebo nepravidelných obvodů povrchu. Na rozdíl od morfování mezi 2 křivkami využívá tato dráha nástroje k prolínání hranových ploch s hranovými křivkami.

Typické použití: Vyčištění průchodů pro stěny a dna s nepravidelnými hranami. Tam, kde jsou paralelní dráhy méně efektivní.











Souběžně / paralelní s povrchem

Rovnoběžně s povrchem
Tato dráha nástroje slouží k vytvoření paralelní dráhy nástroje na základě hrany povrchu . Pomocí této dráhy nástroje mohou uživatelé vytvářet dráhy nástroje, které sledují zakřivení povrchů stěn a dna.

Typické použití: Sleduje zakřivené povrchy, kde jsou paralelní a morf dráhy nástrojů méně efektivní.











Flowline / proudnice

Flowline / proudnice

Používá povrchové XY UV čáry k řízení směru dráhy nástroje. Velmi výkonná a oblíbená předdokončovací a dokončovací dráha nástroje.











Drátěný model / rám
Drátěný rám - tato 5osá dráha řezu nástroje používá k řízení směru a sklonu dráhy nástroje hnací křivky a orientační čáry. Běžně se používá pro řezání profilů kolem rohů a podél složených křivek.






■



Víceosé hrubování
Víceosé hrubování - Tato hrubovací dráha nástroje slouží k hrubování geometrie dílu v 5 osách.

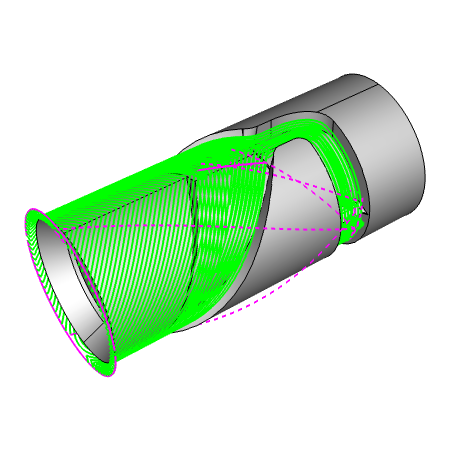

OdvalováníOdvalování - Tato 5osá dráha nástroje se používá k obrábění zkosení, stěn a povrchu pomocí boční strany frézy.









Odjehlování

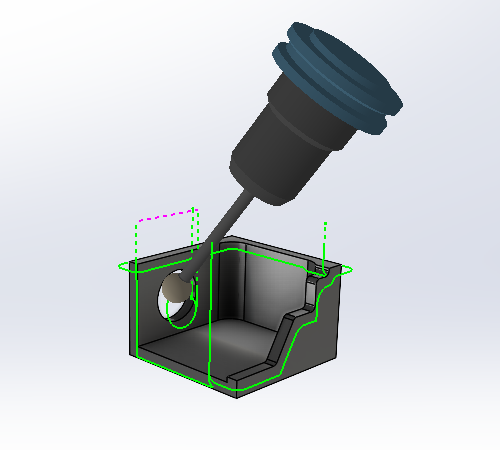

5osé odjehlování
Automatické vytvoření dráhy nástroje pro ořezávání složitých hran nebo použití srážení/frézování na hrany prvků dílů při použití 5. osy.








▲


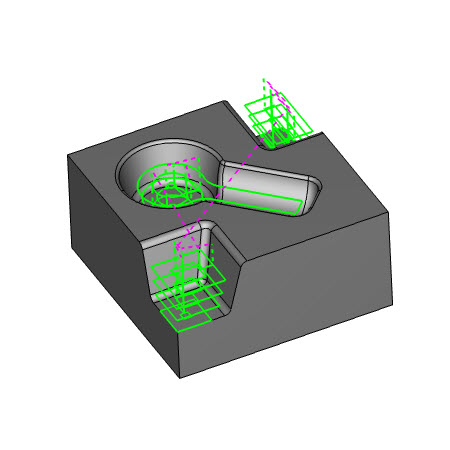

Automatické hrubování 3+2

Automatické hrubování 3+2
Indexové hrubování pro 5 os pomocí automatického, poloautomatického nebo manuálního směru najíždění.

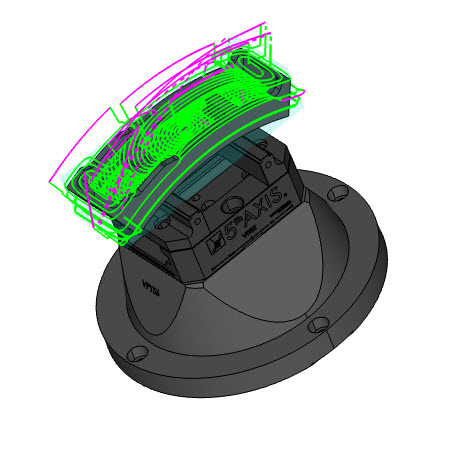

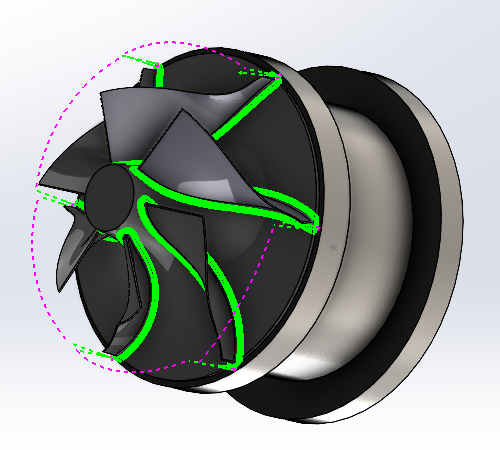

Vícelopatkové kolo

Vícelopatkové kolo
Pokročilé optimalizované operace pro 5osé hrubování a dokončování lopatek, nábojů a zaoblení.











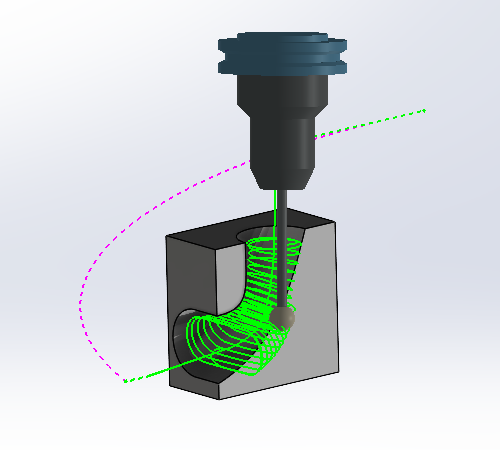

Obrábění kanálu

Obrábění kanálu
Pokročilé optimalizované operace pro obrábění kanálů s minimálním vstupem uživatele.

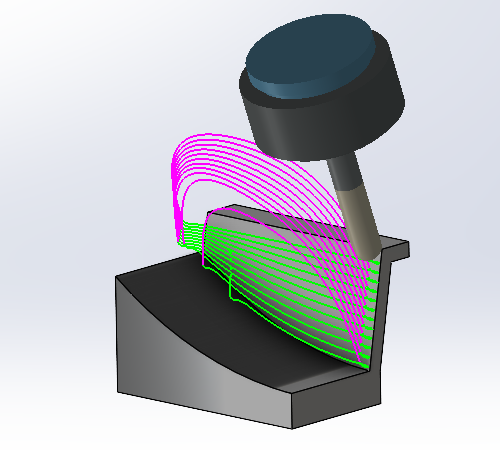

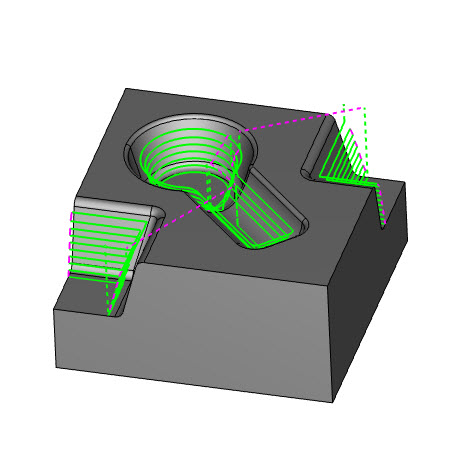

Víceosé dokončování

Víceosé dokončování
Optimalizované pětiosé dokončování stěn a dna pro složité geometrické sady.











Konverze 3-5 os

Konverze 3-5 os
Použití automatického 5osého naklápění pro 3osé dráhy nástrojů

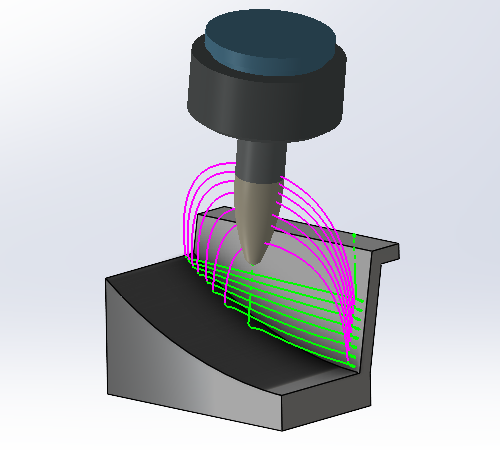

Víceosé dokončovací práce + soudečkový (barrel) nástroj

Víceosé dokončovací práce + soudečkový (barrel) nástroj
Optimalizované pětiosé dokončování stěn a dna pro komplexní geometrii s podporou soudečkových fréz











Konverze 3-5 os + soudečkový nástroj

Konverze 3-5 os + soudečkový nástroj
Použijte automatické naklápění 5 os pro 3osé dráhy nástrojů s podporou soudečkových nástrojů (Barrel Mill).
