MATICE DRAH NÁSTROJŮ | STRATEGIÍ FRÉZOVÁNÍ

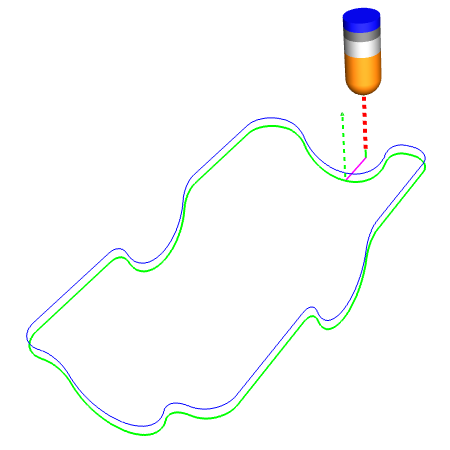

3osá křivka | 3osý drátěný rám

Známé také jako ruční dráha nástroje, obvykle se používá k obrábění detailů na dílech, kde jsou konvenční metody neúčinné. Vytvořte drátěný rám (konstrukci), který se použije jako dráha nástroje.

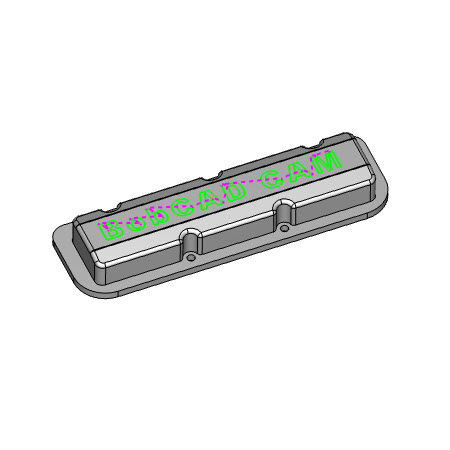

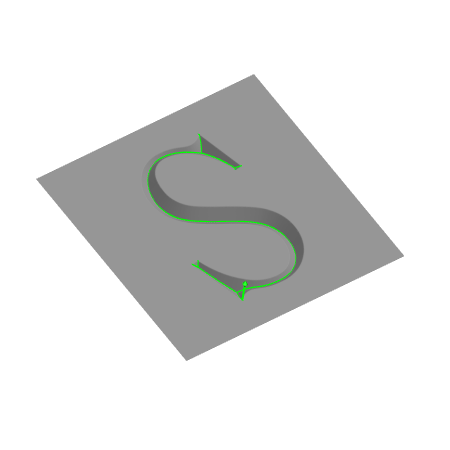

Frézován V- nástrojem | Vyřezání

Tuto 3D dráhu nástroje používají nástroje typu V k vykrajování tvarů a písmen. Výsledná dráha nástroje vytváří ostré rohy s různou hloubkou v závislosti na šířce geometrie. Často ji používají výrobci nápisů, protože vytváří ručně vyřezávaný vzhled.

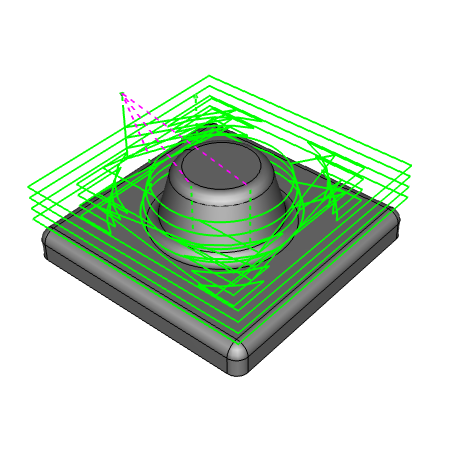

Z úrovňové hrubování

Tato 3D dráha nástroje slouží k hrubování materiálu. Cyklus 3D kapsy k odebírání polotovaru do modelu dílu nebo kolem něj.

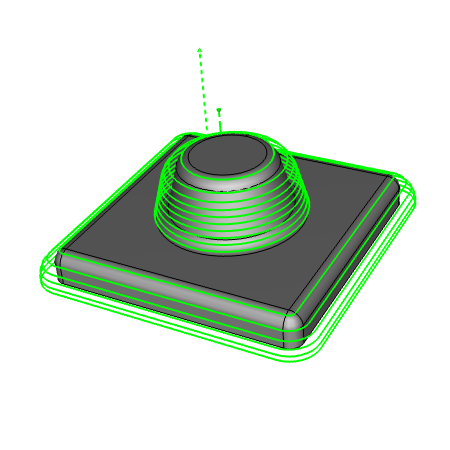

Z úrovňové dokončení

Tato 3D dráha nástroje se používá k obrábění strmých oblastí dílů. Nejvhodnější pro svislé a téměř svislé stěny.

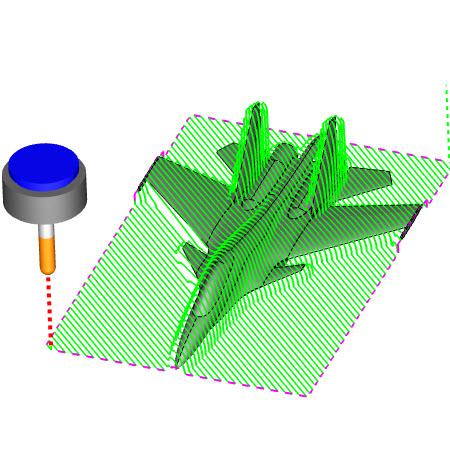

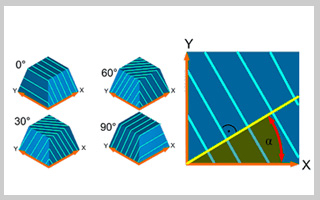

Rovinné

Rovinné (Planární) je také známá jako rastr nebo řádkování, což je tradiční 3D dráha nástroje, která se pohybuje tam a zpět po 3D plochách nebo tělesech.

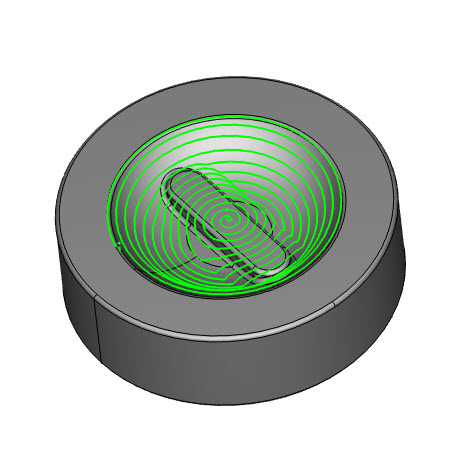

Spirálové

Tato dráha nástroje se používá k obrábění detailů zaoblených tvarů, kdy se dráha nástroje spirálovitě stáčí dovnitř nebo ven podle povrchu nebo tělesa.

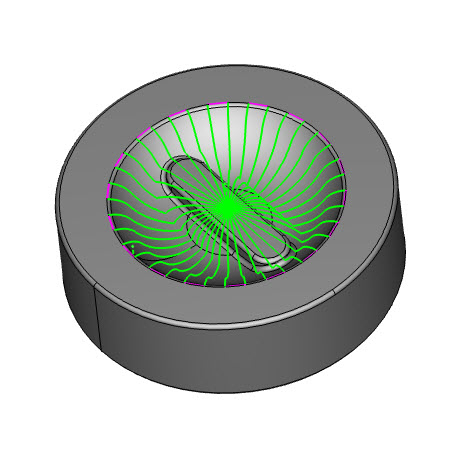

Radiální

Tato dráha nástroje se používá k obrábění detailů zaoblených tvarů, kdy dráha nástroje začíná uprostřed a obrábění postupuje vně nebo naopak.

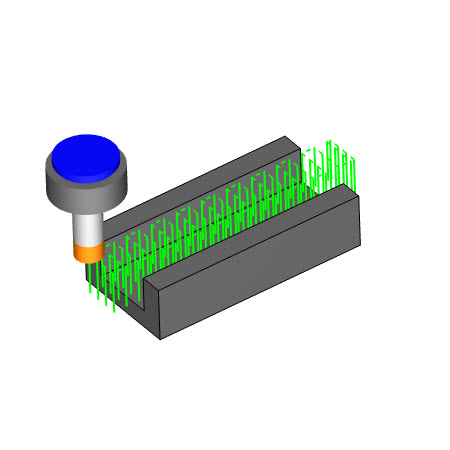

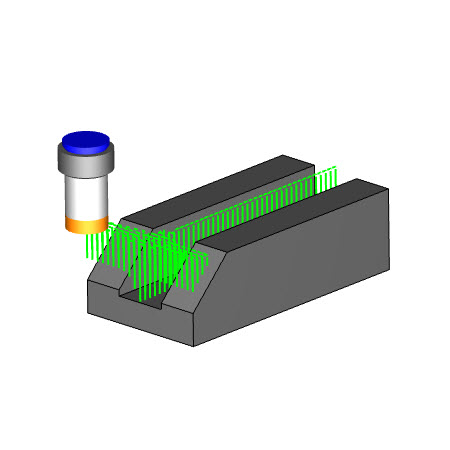

Hrubování 3D Plunge | 3D hrubování vnořením

Tato dráha nástroje s vysokou rychlostí úběru materiálu se používá k "odvrtání" materiálu pomocí nástrojů určených pro plunge pohyb (pohyb zanořením) . 3D hrubování zanořením se používá přímo na povrchy a modely těles.

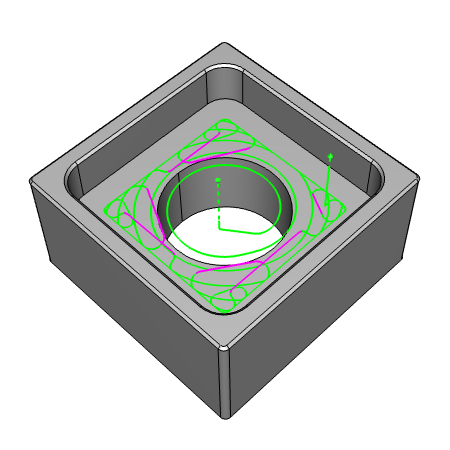

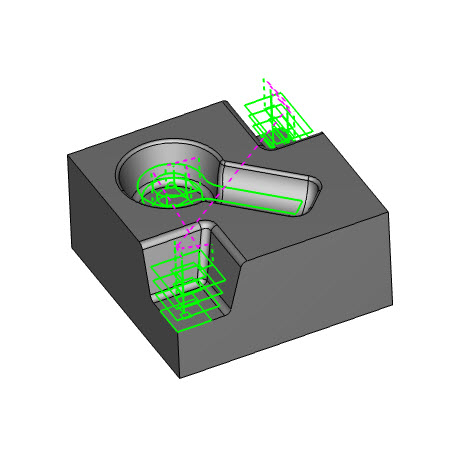

Pokročilé Z úrovňové hrubování

Tato 3D hrubovací dráha nástroje se používá podobně jako rutina 3D kapsování, která odstraňuje materiál podle vašich povrchů a těles. Nabízí optimalizované najetí do materiálu, možnost nastavení počtu průchodů na povrchu materiálu mezi jednotlivými řezy, HSC | HSM strategie atd.

*

*

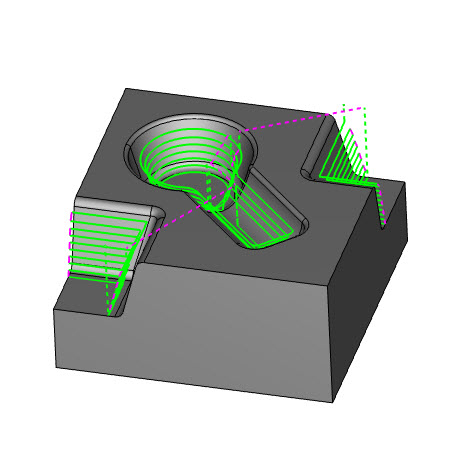

Pokročilé Z úrovňové dokončování

Tato 3D dokončovací dráha nástroje, známá také jako vodorovná dráha nebo Z hladiny, se používá k obrábění svislejších ploch modelu dílu. Uživatelé si mohou vybrat z jednosměrného řezu, obousměrného řezu nebo spirálového řezu.

*

*

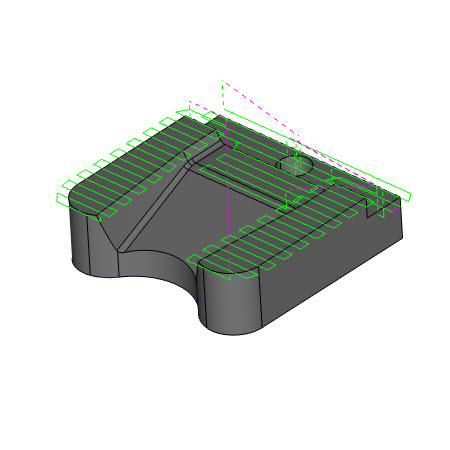

Roviny

Tato dráha nástroje, známá také jako horizontální, detekuje a obrábí rovné plochy vašeho dílu.

*

*

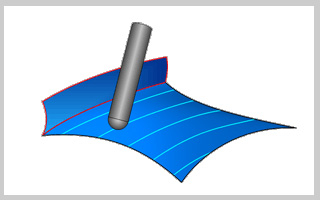

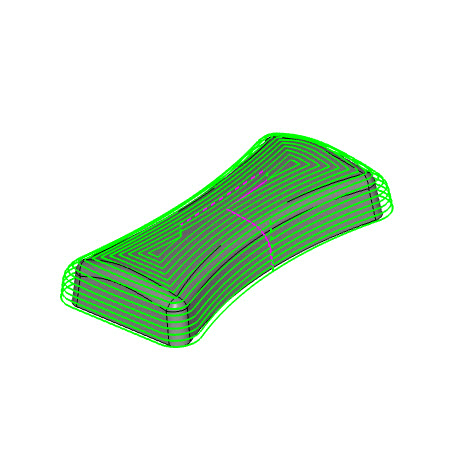

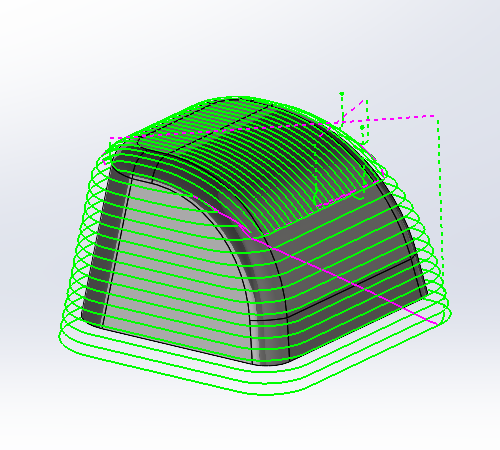

Ekvidistantní | Rovnoměrný posun

Tato dráha nástroje, známá také jako Ekvidistantní ofset, se používá jako souhrnná dráha nástroje pro dokončování nebo detailní opracování. Její hlavní výhodou je přecházení na plochu povrchu, čímž vytváří konzistentní povrchovou úpravu na strmých a mělkých oblastech modelu dílu - obráběné součásti..

*

*

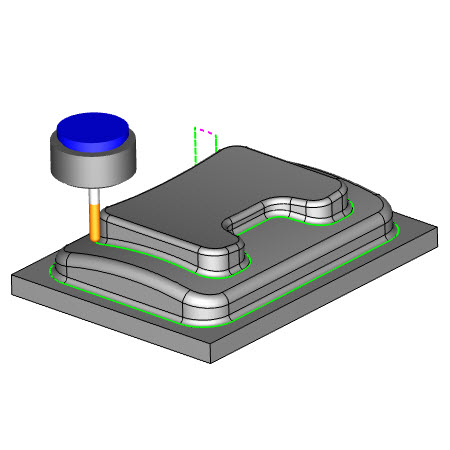

Tužka | Tužkové obrábění

Tato dráha nástroje slouží k vyčištění vnitřních rohů vašich 3D projektů. Můžete provést jeden průchod nebo více průchodů a vyčistit menší poloměry, které se nacházejí na průsečíku stěn a dna.

*

*

Pokročilé rovinné

*

*

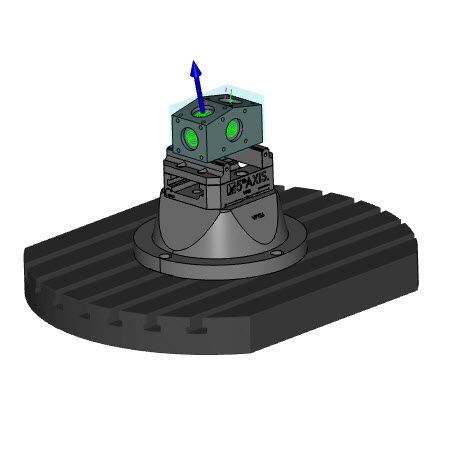

Indexování

Tato funkce dráhy nástroje se používá k indexování polohy součásti, abyste získali přístup k obrábění různých prvků pod různými úhly natočení.

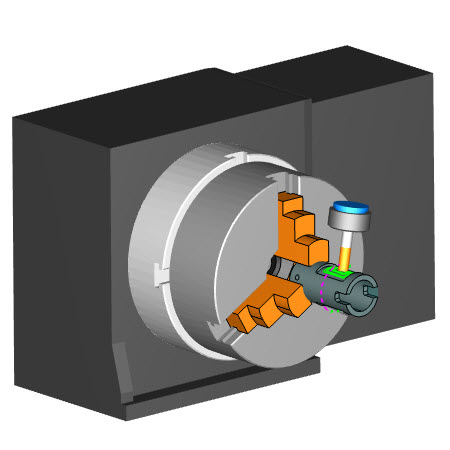

Nabalení | Ovinutí

Tato funkce dráhy nástroje slouží k programování otvorů, kapes, textů, drážek a dalších prvků pomocí 4. osy. Skupiny ovinutí, známé také jako náhrada osy, umožňují programovat obráběcí prvky, které se nacházejí kolem vnějšího průměru vašich dílů.

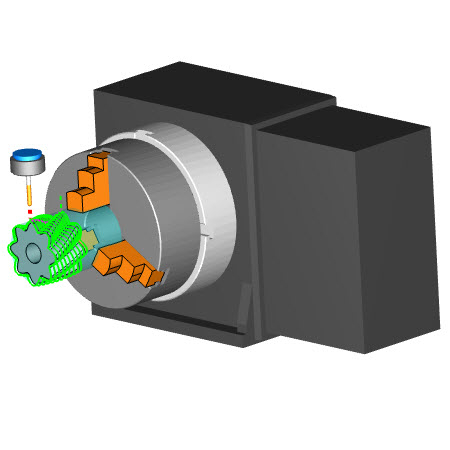

Rotační

Tato dráha nástroje je vedena podél vašich 3D modelů a využívá rotační osu k indexování pro další řez nebo k otáčení dílu, zatímco se nástroj pohybuje nahoru a dolů v ose Z podle geometrie dílu.

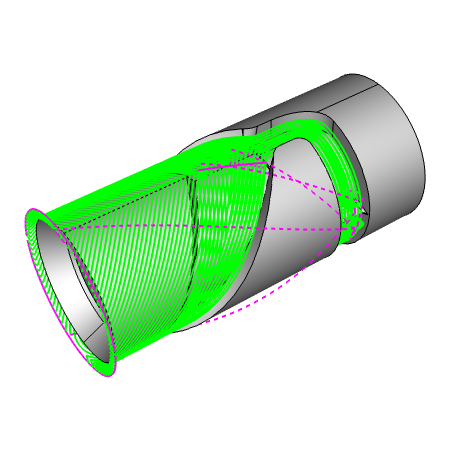

Rotační pokročilé hrubování

Tato dráha nástroje pro hrubování umožňuje uživatelům hrubovat díly s dutinami. Z úrovňové hrubování ve 4 osách

*

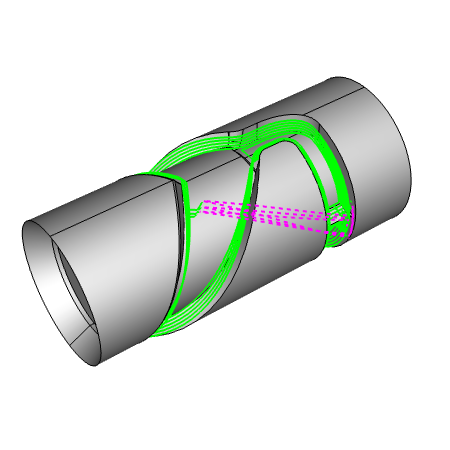

Rotační pokročilá dokončování

Tato dráha nástroje pro dokončování umožňuje uživatelům dokončit stěny dílů. Z úrovňové dokončování ve 4 osách

*

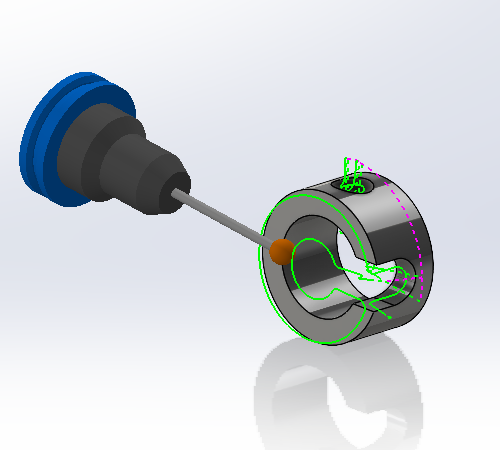

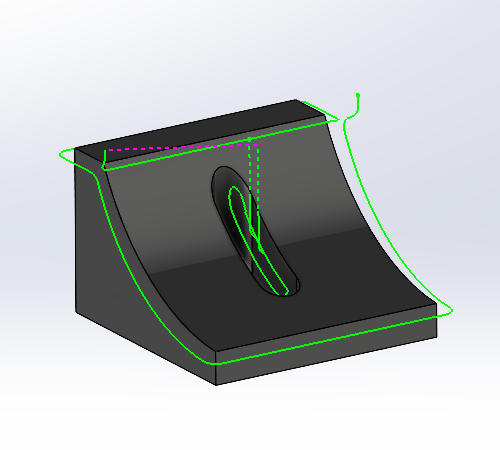

4osé odstraňování otřepů | odjehlení

Automatické vytvoření dráhy nástroje pro sražení složitých hran nebo použití srážení/frézování na hranách prvků dílu pomocí 4. osy.

*

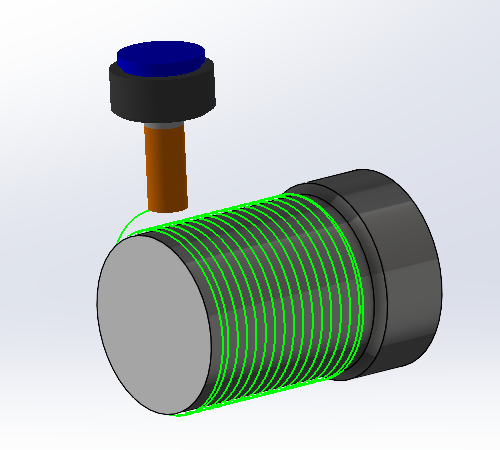

Soustružnické frézování | Turn Mill

Použití frézy s aktivními nástroji (naháněné nástroje) k soustružení profilů součástí, což má za následek tvorbu menších třísek a vede k rychlejším cyklům.

*

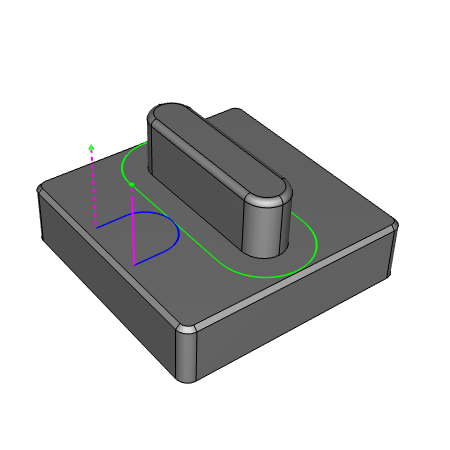

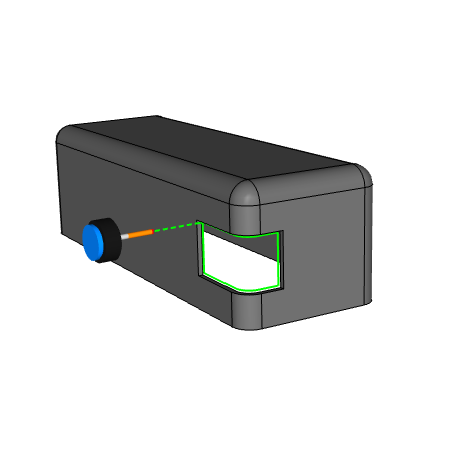

Profil | Drátěný rám

Tato pětiosá obráběcí dráha nástroje se používá k řízení směru a sklonu dráhy nástroje pomocí hnací křivky a orientační čáry. Běžně se používá pro řezání profilů v rozích a podél složených křivek.

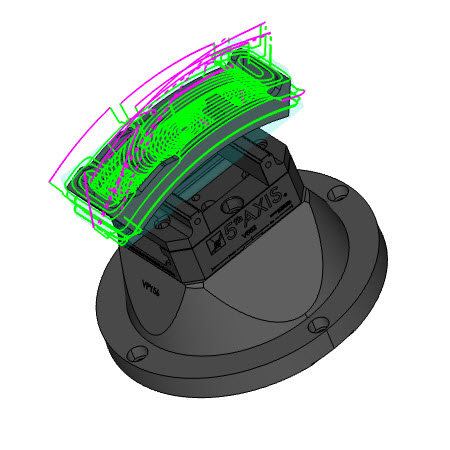

Víceosé hrubování

Tato dráha nástroje pro hrubování slouží k hrubování geometrie dílu v 5 osách.

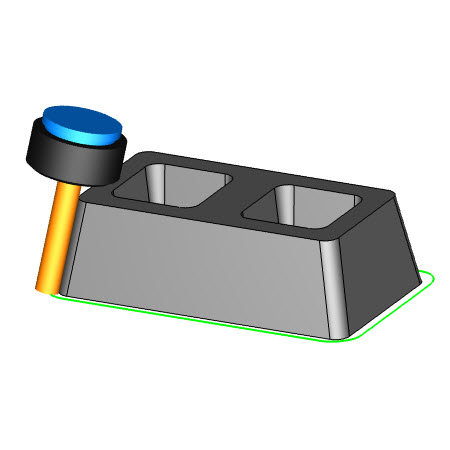

Odvalování | SWARF

Tato pětiosá dráha nástroje slouží k obrábění kuželů, stěn a ploch pomocí boku frézy.

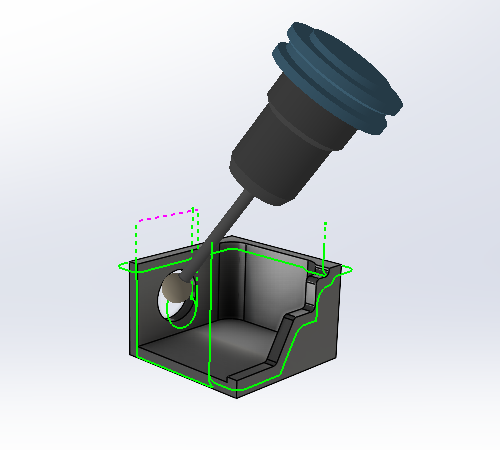

5osé odstraňování otřepů | srážení hran

Automatické vytvoření dráhy nástroje pro sražení složitých hran nebo použití srážení/frézování na hrany prvků dílu při použití 5. osy.

+

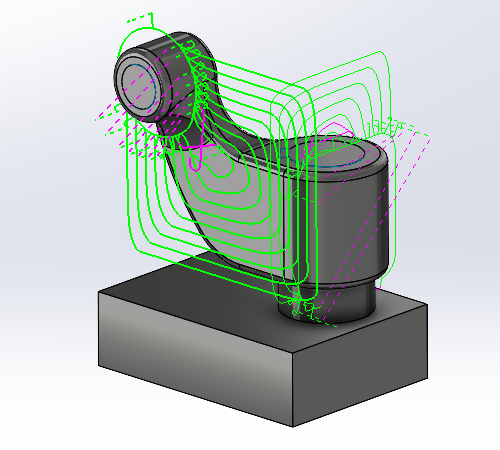

Automatické hrubování 3+2

Indexové hrubování pro 5 os pomocí automatického, poloautomatického nebo ručního směru přístupu.

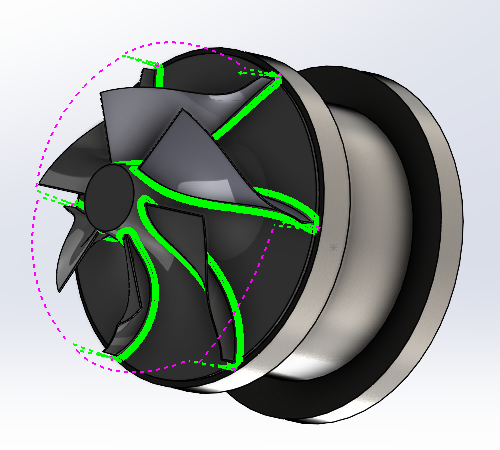

Vícelopatkové kolo

Pokročilé optimalizované operace pro 5osé hrubování a dokončování lopatek, nábojů a zaoblení hran.

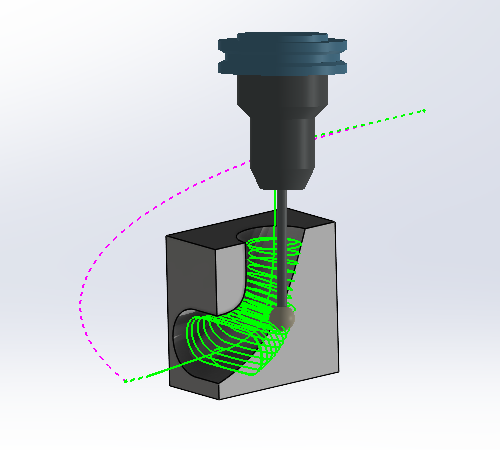

Obrábění kanálů | portů

Pokročilé optimalizované operace pro obrábění kanálů s minimálním vstupem uživatele.

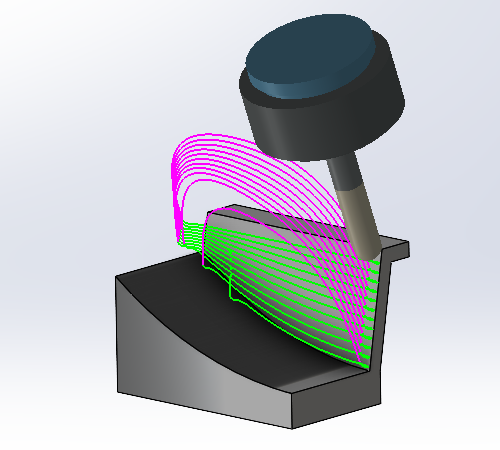

Víceosé dokončování

Optimalizované pětiosé dokončování stěn a dna pro složité geometrické sady.

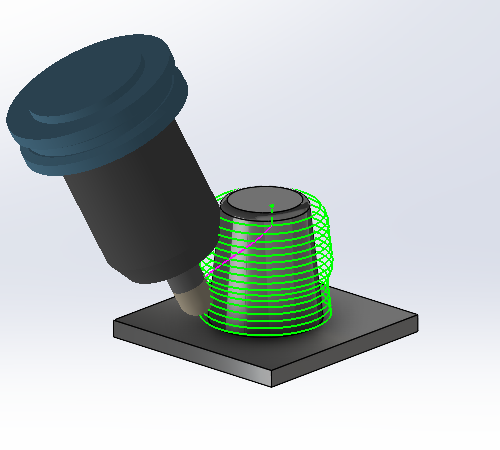

Konverze 3->5 os

Použití automatického naklápění 5 os pro 3osé dráhy nástrojů

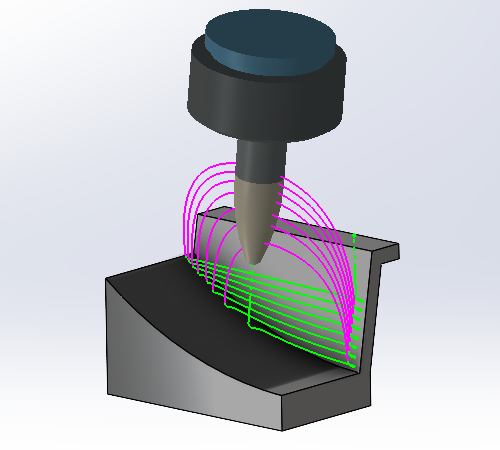

Víceosé dokončovací práce + soudečkový nástroj | barrel tool |

Optimalizované pětiosé dokončování stěn a podlah pro komplexní geometrii s podporou válcových fréz

Konverze 3 na5 os + soudečkový nástroj | barrel tool

Použijte automatické naklápění 5 os pro 3osé dráhy nástrojů s podporou soudečkových fréz | Barrel Mill.
