TECH tip: VÝBĚR POVRCHU A TĚLESA PRO OBRÁBĚNÍ VE DVOUOSÉM SOUSTRUŽENÍ V9
V aplikaci BobCAM pro SOLIDWORKS V9 můžete pro geometrii soustružnických operací vybrat nejenom skicu(náčrt), ale můžete také vybrat plochy. Prvním způsobem je výběr drátěného modelu nebo celého náčrtu ze stromu prvků pro vytvoření operace soustružení buď na vnějším, nebo na vnitřním průměru.

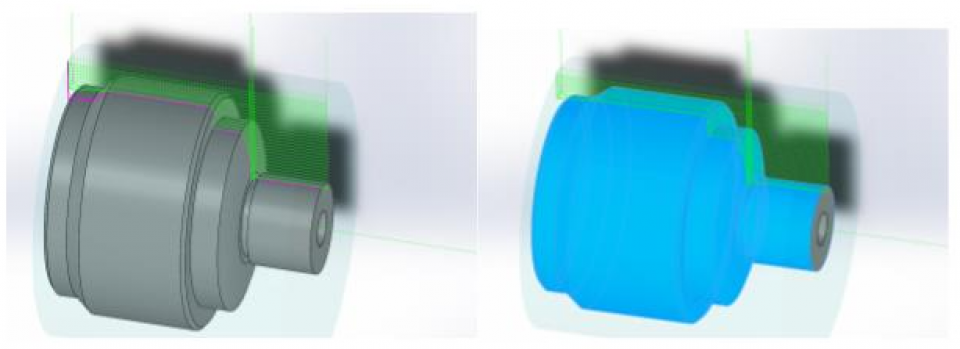

Při výběru geometrie máme několik možností, které pomáhají najít vnější nebo vnitřní profil (OD nebo ID). Tyto dvě možnosti jsou výběr operace soustružení pomocí náčrtu (skici) nebo pomocí drátěné geometrie tělesa a následného výběr ploch tělesa, které se mají soustružit. Můžete zrušit výběr části drátěného modelu nebo části povrchů tělesa a přesně tak určit množství materiálu, které se má při této operaci soustružit.
Náčrt nebo těleso můžete vybrat také přímo ze stromu prvků Solidworks.

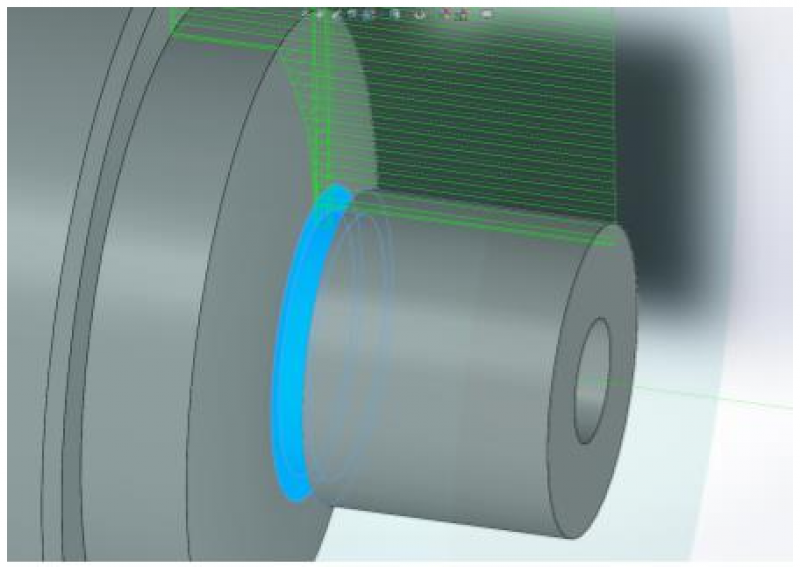

Dalším příkladem je operace s drážkou (zápichem). Vybrali jsme pouze plochy, na kterých ještě zbývá geometrie, kterou je třeba vysoustružit. Tímto způsobem můžeme optimalizovat dráhu nástroje a zkrátit dobu cyklu na stroji.

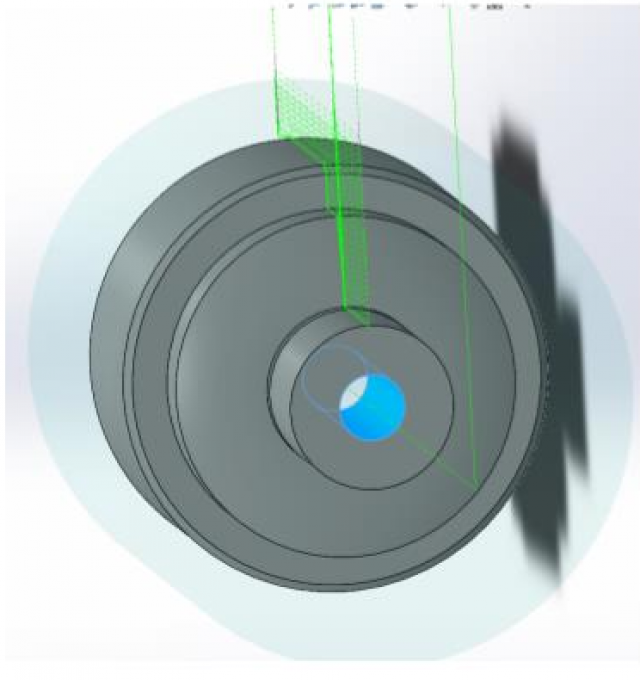

Další operací, kterou si projdeme, je vrtání této části. Mohu vybrat buď hranu otvoru, náčrtek průměru díry, nebo plášť díry z modelu tělesa. Výběr pláště díry je ideální možností. Tímto způsobem Solidworks a BobCAM automaticky pochopí průměr díry i vrchol prvku a celkovou hloubku operace vrtání na základě geometrie vybrané z povrchu modelu tělesa.
Tech tip je blog, který se zabývá některými z nejčastějších otázek a zájmů, které v průběhu slýcháme od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář k tomu, čím by se chtěli zabývat v následujícím tech tipu.
