Šipky

Pomocí kláves se šipkami můžete automaticky otáčet v krocích po 90 °. Šipkami doleva a doprava  můžete otáčet kolem svislé osy aktuálního pohledu a šipkami nahoru a dolů můžete otáčet kolem vodorovné osy aktuálního pohledu.

Šipka nahoru

Šipka doleva

Šipka doprava

Šipka dolů

Shift + šipky

Pomocí Shift a kláves se šipkami můžete automaticky otáčet v krocích po 15 °. Pomocí klávesy Shift a šipek doleva a doprava můžete otáčet kolem svislé osy aktuálního pohledu a pomocí šipek nahoru a dolů můžete otáčet kolem vodorovné osy aktuálního pohledu.

Shift + šipka nahoru

Shift + šipka doleva

Shift + šipka doprava

Shift + šipka dolů

Ctrl + šipky

Pomocí Ctrl s levou a pravou šipkou můžete automaticky otáčet v 90 ° krocích podél aktuálního pohledu.

Ctrl + šipka doleva

Ctrl + šipka doprava

Pohled na aktivní UCS: Vypnuto

Když pracujete v uživatelském souřadnicovém systému (UCS), který je šikmo ze světového souřadnicového systému (WCS), přesun do horního pohledu nastaví pohled na základě WCS. Všimněte si, jak je WCS gnomon v levé dolní části grafické plochy orientován v pohledu shora, zatímco naše osa UCS a gnomon zůstávají šikmo.

Pohled na aktivní UCS: Zapnuto

Se zapnutým přepínačem Pohled na aktivní UCS je pohled založen na UCS. Všimněte si, jak je WCS gnomon v levé dolní části grafické plochy šikmo, zatímco naše osa UCS a gnomon jsou orientovány v pohledu shora.

Diry

Díry se sražením

Díry se zahloubením

Kombinované díry

Umístěné body

Vytvořené díry

V příkladu použitém výše jsme vytvořili 4 různé typy děr na 28 různých místech za méně než 2 minuty.

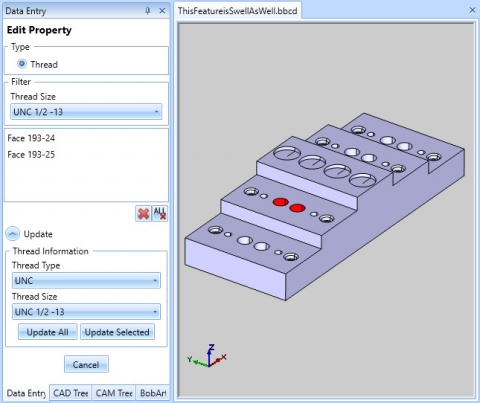

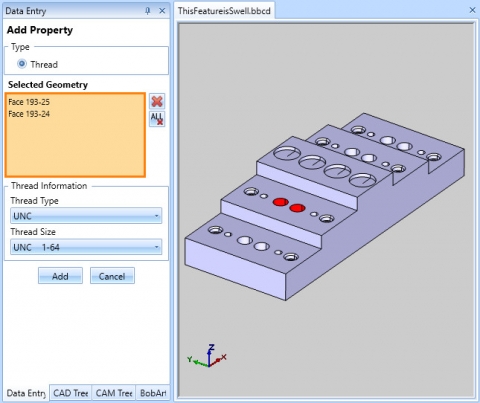

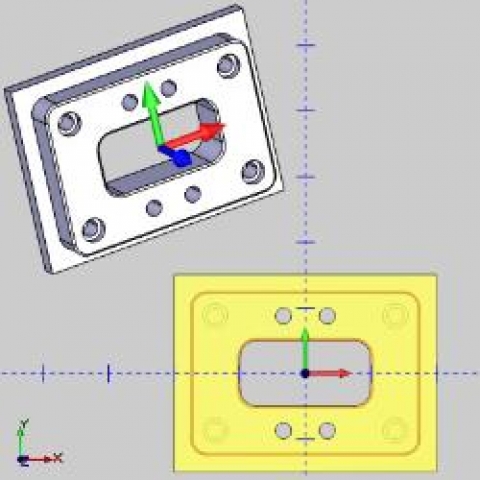

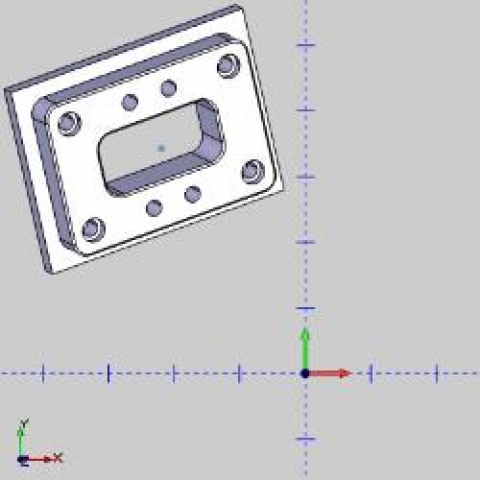

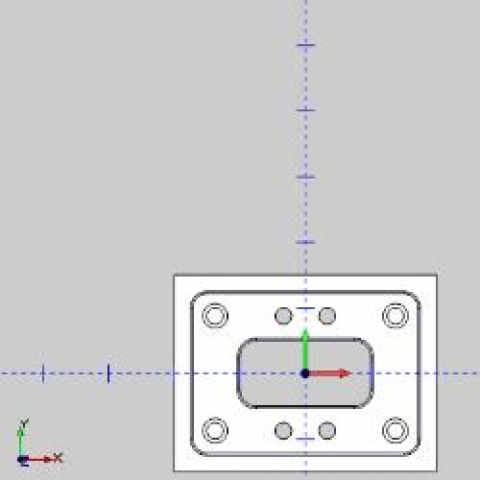

BobCAD-CAM nabízí způsob, jak rychle otáčet a současně posouvat geometrii do konkrétního místa a orientace. Když do BobCADu přenesete součást, může se občas stát, že bude na zvláštním místě a orientaci. V mnoha případech je to proto, že šlo o součást sestavy, ve které by její zdánlivě zvláštní umístění dávalo smysl. Ať už je důvod pro její orientaci jakýkoli, pokud jste s ním chtěli pohybovat a otáčet, museli byste například zjistit úhly otáčení. Nyní můžete pomocí nové funkce Zarovnat na souřadný systém rychle definovat souřadný systém součásti (dílů), které chcete přesunout, definovat souřadný systém, do kterého se má přesunout, a je hotovo!

Sondování

Mezi těmito třemi operacemi je k dispozici celkem 41 různých cyklů, které zahrnují:

• Měřicí cykly
• Kontaktní cykly nastavování nástrojů
• Bezkontaktní cykly seřizování nástrojů
• Kalibrační cykly nejsou zahrnuty

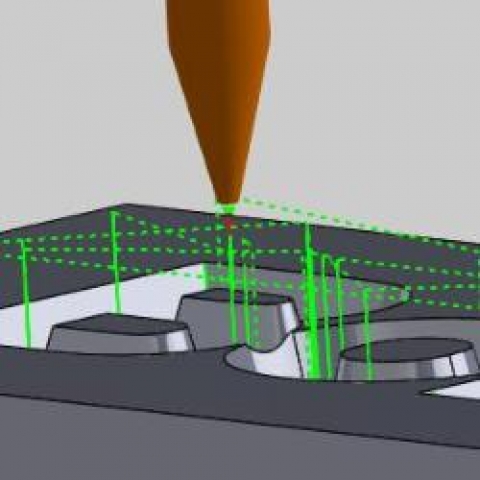

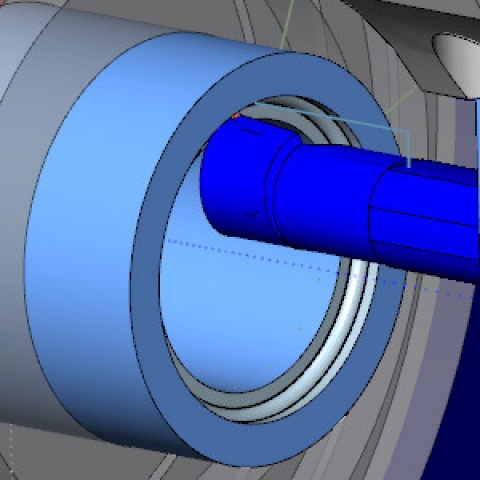

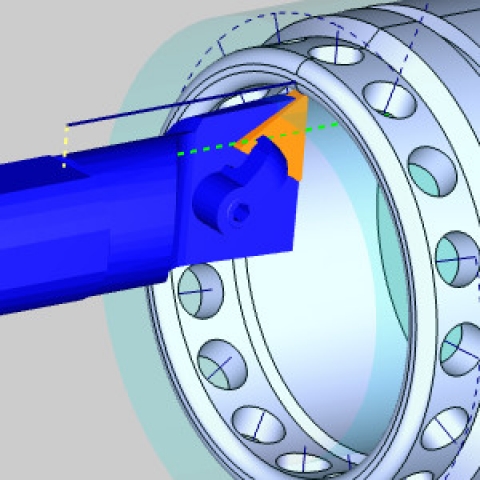

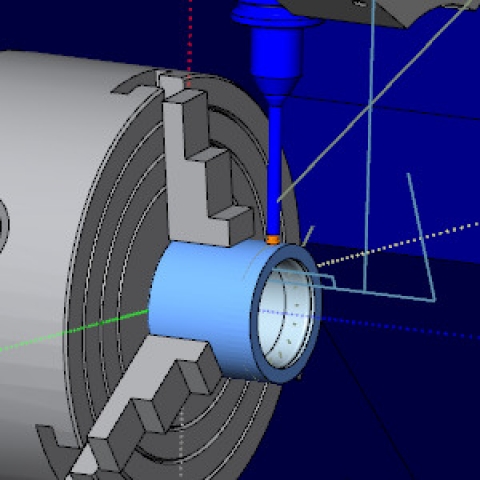

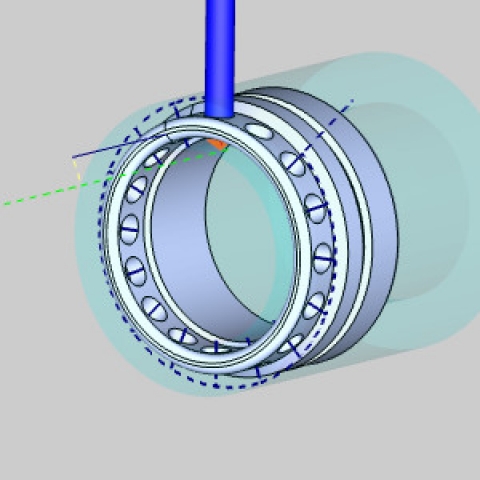

Ať už zpětně vykreslujete nebo simulujete, mějte přesnou geometrii svých nástrojů!

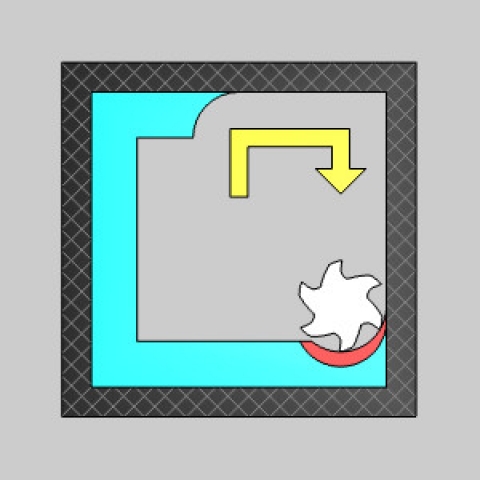

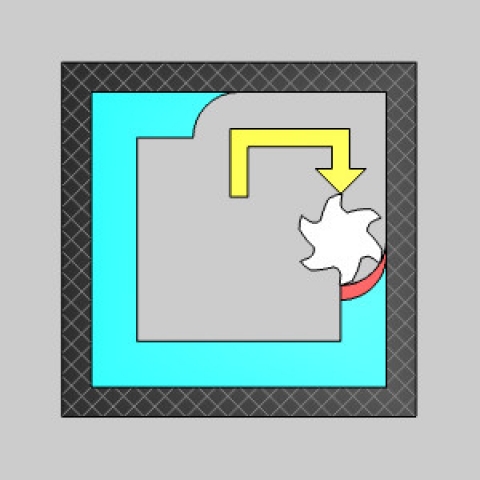

Všimněte si, kolik dalšího materiálu tento nástroj zabírá v rohu. I když chcete materiál odstranit co nejrychleji, je třeba počítat s takovými scénáři, což až dosud znamenalo, že budete muset zpomalit rychlost i na zbytku cesty. Nyní s novou funkcí Rohové zpomalení jednoduše určete, jak blízko se dostanete před rohem, a procento, které zpomalí rychlost posuvu, a máte hotovo!

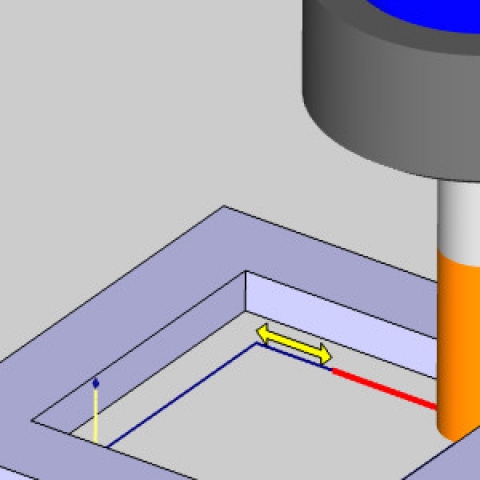

Dráha nástroje je přerušena a posuv je snížen o zadané procento.

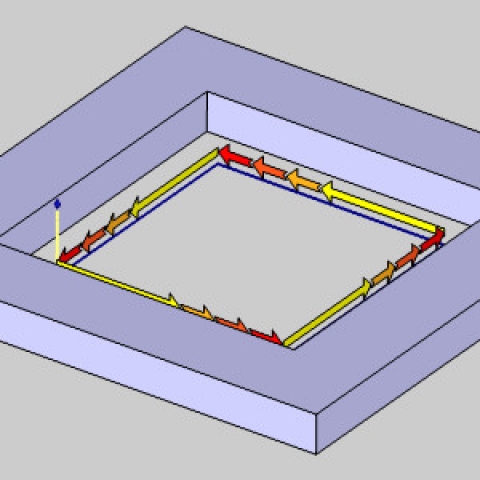

Tato funkce vám dokonce umožní rozdělit zadanou vzdálenost na několik segmentů, takže rychlost posuvu postupně klesá na zadané procento posuvu! Nyní můžete konečně nastavit své rychlosti velmi snadno  a zvládnout rohy přesně tak, jak potřebujete.

• Frézování
  • Srředící vrtání
  • Vrtání válcového zahloubení
  • Vrtání sražení
  • Vystružování
• Soustružení
  • Soustružení středící vrtání
  • Soustružení vrtání sražení
  • Soustružení vystružování

Středící vrtání

Vrtání sražení

Vrtání válcového zahloubení

Vystružování

Počet řezů

Směr řezů

Pořadí řezů

Ve většině případů to fungovalo dobře, ale nyní nabízíme dostatek možností, jak zvládnout téměř každý případ!

Počet řezů lze nyní definovat pomocí počtu řezů a bočním krokem:

Počtem řezů

Bočním krokem

 Jak se nástroj pohybuje směrem ke geometrii, lze nyní určit buď řez jedním směrem, nebo Zig Zag.

Směr řezů při každém průchodu

Jedním směrem

Zig Zag /  Tam a zpět

Jak se nástroj pohybuje z hloubky do hloubky, lze nyní určit buď jednosměrným řezem, nebo Zig Zag.

Směr řezů podle vrstvy řezu

Jednosměrně

Zig Zag

Tyto volby fungují spolu a poskytují vám 4 různé způsoby, jak definovat směr každého řezu.

Jednosměrně / jednosměrně

Jednosměrně / Zig Zag

Zig zZg / Jednosměrně

Zig Zag / Zig Zag

Navíc nyní máte další možnost definovat pořadí, ve kterém jsou řezy prováděny!

Řadit podle vrstev řez

Řadit podle průchodů

Na vytvořené řezy lze použít kteroukoli z výše uvedených možností. To znamená, že každou z možností směru lze uspořádat jedním ze dvou způsobů, což vám dává 8 možností pro manipulaci se směrem řezu a pořadím těchto řezů!

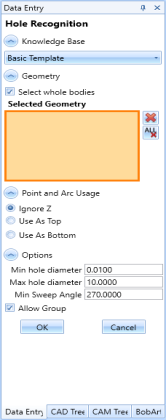

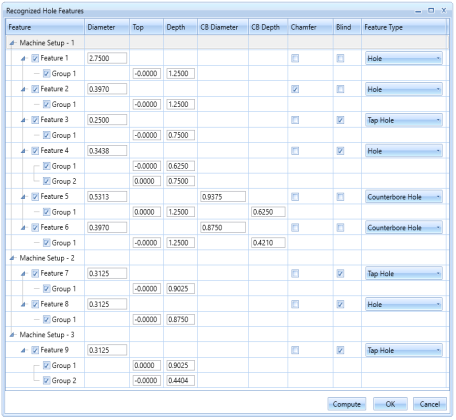

Rozpoznávání prvků díry  / Hole Feature Recognition

V této verzi jsme Rozpoznávání prvků díry (Hole Feature Recognition) posunuli na zcela novou úroveň. Nyní jediným kliknutím rozpoznáme všechny čtyři typy děr a jejich variace!

Funkce obrábění se automaticky vytvářejí na základě přizpůsobitelné sady pravidel v naší nové znalostní databázi a lze je vypočítat najednou! V této verzi bylo rozpoznávání funkcí rozděleno do několika částí, které vám poskytnou maximální možnou kontrolu při zachování jednoduchosti:

• Krok 1 - Spusťte rozpoznávání     otvorů



• Krok 2 - Zkontrolujte nalezené prvky díry



• Krok 3 - Hotovo! Všechny díry obrobeny

Krok 1

Krok 2

Krok 3

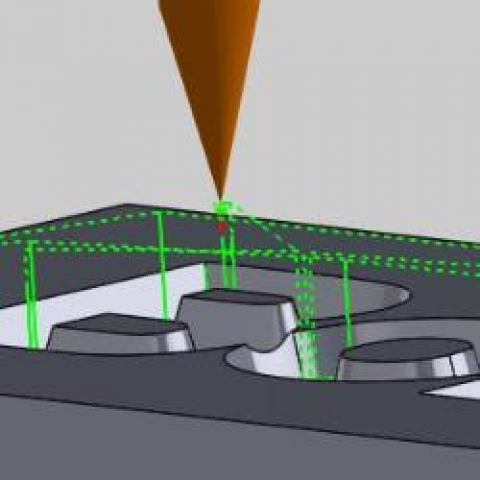

Mnohonásobné pozice špičky vrtáku

K jedné operaci kapsování lze nyní přiřadit více pozic špičky vrtáku. V minulosti, i když byly povoleny polohy špičky vrtáku, byl povolen pouze jeden bod na jednu operaci. To znamenalo, že pokud jste měli kapsu, která vytvořila více regionů, pouze jedné z těchto oblastí bylo možné přiřadit pozici špičky vrtáku. V této nejnovější verzi můžete přiřadit tolik pozic špiček vrtáku, kolik jich potřebujete pro jednu operaci kapsy!

Žádné pozice špičky vrtáku

Pozice špičky vrtáku vybrány

Pozice vrtáku započítány

Při práci s pokročilými kapsami můžete dokonce použít více pozic špiček vrtáků na jednu  kapsu s více oblastmi.

Žádné pozice špičky vrtáku

Pozice špičky vrtáku vybrány

Pozice špičky vrtáku započítány

Přeskočit první řez - volba neaktivní

Přeskočit první řez - volba aktivní

Podporované typy soudečkových nástrojů:

Standardní

Pokročilá

Tečná

Čočková

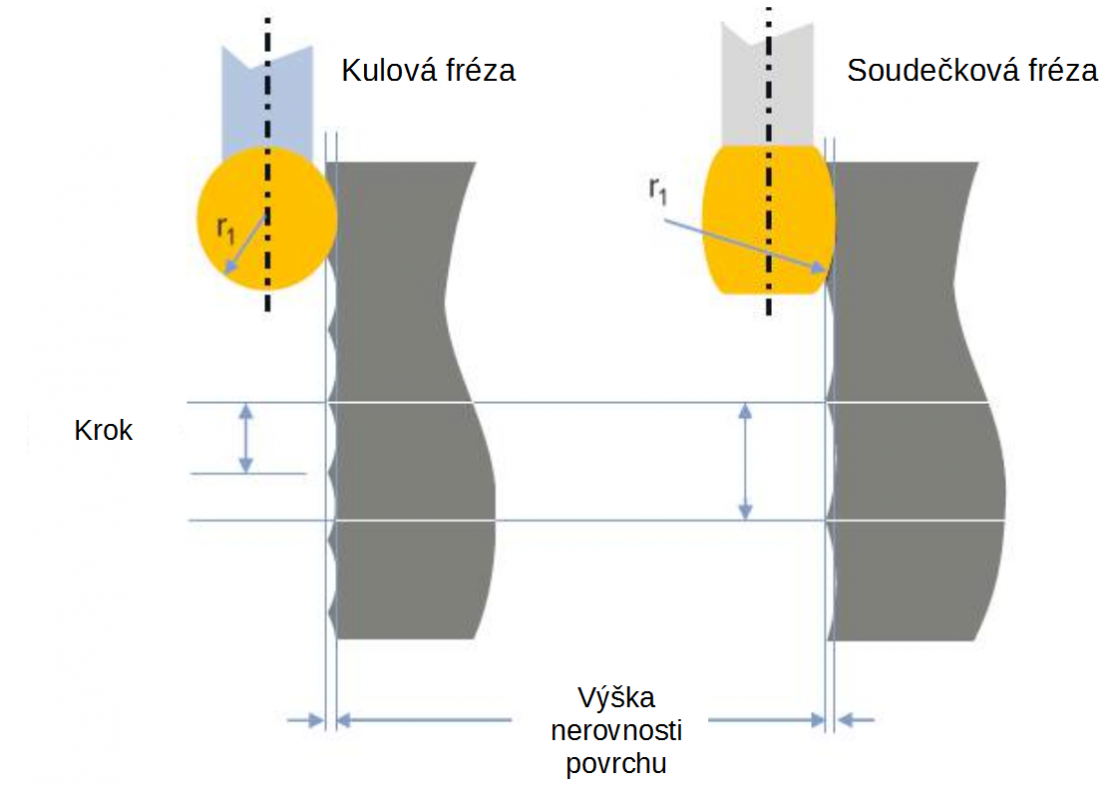

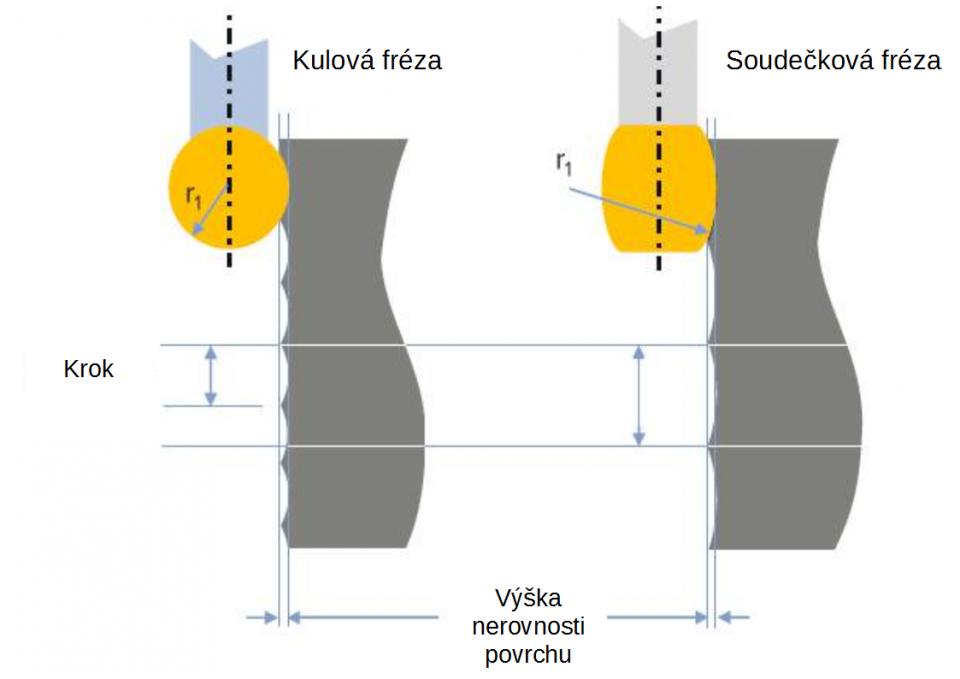

BobCAD-CAM nyní podporuje soudečkové nástroje (Barrel Mills) pro většinu operací. Stále více společností se obrací k soudečkovým nástrojům. Řezání se soudečkovými nástroji může ušetřit neuvěřitelné množství času a peněz. Doposud jsme neměli žádný způsob, jak tyto nástroje ve vašich operacích podporovat, ale poté, co jsme společně s Melin Tool Company testovali a znovu testovali, vám můžeme dát produkt, který vám tento úžasný nástroj dá do rukou. V uvedeném diagramu získáte představu, proč se tyto nástroje rychle stávají standardem.

Poznámka: Je snadné pochopit, jak tyto tvary nástrojů mohou ušetřit spoustu času! Soudečkovou frézu můžete naprogramovat s mnohem větším krokem a přitom zachovat požadovanou výšku nerovnosti povrchu. Pomocí modulu Frézováním 4osé Pro s dráhami nástrojů založenými na povrchu lze ještě použít dva další typy soudečkových fréz.

Možnosti odstranění rohového kolíku (zbytku)

Nové možnosti vyhlazení na stránce Možnosti v Pokročilém hrubování vám poskytnou několik nových způsobů, jak odstranit rohové kolíky. Velké odstupy drah (záběr)  jsou skvělé pro rychlé odstranění velkého množství materiálu, ale pokud jsou příliš velké, máte problém s rohovými kolíky (zbytky materiálu). Naštěstí možnost Odstranit rohové kolíky vytvoří v rozích další pohyby, které je eliminují. Na obrázcích níže vidíte rozdíl, který může funkce Odebrání rohových kolíků způsobit

Odstranit rohové kolíky - vypnuto

Odstranit rohové kolíky - zapnuto

Ačkoli zde tato možnost už nějakou dobu byla, existovala pouze jedna metoda odstranění rohových kolíků,.Byla to metoda Úsečka-oblouk-úsečka. V této verzi představujeme další dvě metody odstraňování rohových kolíků. Možnosti Úsečka a Oblouk vám poskytnou několik různých způsobů odstranění rohových kolíků, takže můžete použít metodu, která vám nejlépe vyhovuje!

Úsečka - oblouk - úsečka

Úsečka

Oblouk

Vyjetí - vypnuto

Vyjetí - zapnuto

Vyjetí - velikost

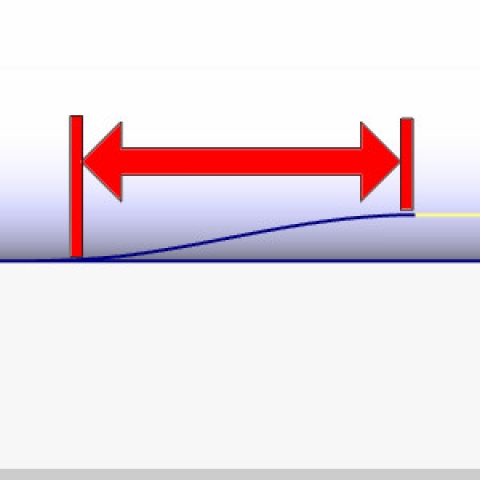

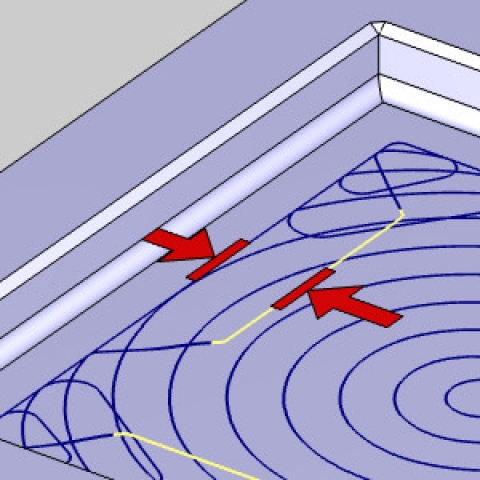

Vůle od stěny

Nová možnost umožňuje ovládat vzdálenost od stěny, ve které je nástroj spuštěn zpět dolů, do plné hloubky řezu. Při použití adaptivního vzoru hrubování se nástroj zvedne do použité bezpečné výšky přejetí a poté se spustí dolů, aby provedl další řez. V minulosti neexistoval způsob, jak řídit, jak daleko by měl být nástroj od stěn, když k tomu došlo. Obvykle byla vzdálenost, která byla použita automaticky, v pořádku, existují však případy, kdy možná budete muset vstoupit s nástroj o něco dále, a tato funkce vám právě toto umožňí!

Pokročilé Z úrovňové dokončení

Odstranit prázdné řezy (řezy „vzduchu“)

Nová možnost, která pomůže vylepšit, co se nástroj pokouší obrábět v oblastech s podříznutím při použití kuličkových fréz („lízátek“), soudečkových fréz a fréz tvaru T. Možnost Odstranit prázdné řezy lze použít k odstranění částí řezu, které již nepřicházejí do styku s povrchem obrábění. Když jsme poprvé představili Podřezání pro operaci Pokročilé Z úrovňové dokončování, bylo to ohromné! Nakonec můžete využít svá „lízátka“ a T-frézy k vytvoření podříznutí pomocí 3osé dráhy nástroje! Od té doby jsme poskytli možnost zaměřit se výhradně na oblasti podříznutí, přidali jsme podporu nástroje soudečkové frézy a nyní můžete dokonce odstranit části dráhy podříznutí, které se nedotýkají povrchu! Některé části vyžadují více nastavení, každá s trochou podřezání, aby byla část dokončena. V minulosti jste mohli vytvořit dráhu nástroje podříznutí, ale jakékoli oblasti, které se nedotýkaly finálního povrchu, mohly být zbytečnými řezy. S touto novou možností jednoduše použijte možnost Odebrat řezy vzduchem a BobCAD-CAM odstraní zbytečné části dráhy nástroje, což vám ušetří čas a peníze!

Odstranit prázdné řezy - vypnuto

Odstranit prázdné řezy - zapnuto

Operace Rovinné

Obrácené pořadí obrábění

Operace Rovinné má nyní metodu obráceného pořadí řezu pro ofsetový vzor, která vám umožní přepnutí z vnitřního řezu na vnější řez. Operace  Rovinné je super praktická operace, která se v průběhu let stále více vylepšovala. Uživatelé však požadovali způsob, jak převrátit pořadí řezů, aby mohli začít uvnitř a obrábět směrem ven, a v této verzi vám dáváme právě to! Zaškrtněte políčko Obrátit pořadí řezání a máte hotovo!

Obrácené pořadí obrábění vypnuto

Obrácené pořadí obrábění zapnuto

Operace Ekvidistantní

Rychlost posuvu nahoru / dolů

Operace Ekvidistantní má na stránce Pokročilé rychlosti posuvu nové možnosti, které vám umožňují upravit rychlost posuvu podle směru řezu. Tato možnost je navržena tak, aby optimalizovala zatížení nástroje a umožňuje určit různé rychlosti posuvu pro směr řezu nahoru a dolů. Všichni víme, že rychlost je „název“, ale stále musíme být opatrní, kolik materiálu zabíráme v určitých oblastech a kolik našeho nástroje je zapojeno do řezu. S jedinou rychlostí pro všechny oblasti byste určitě chtěli zvolit bezpečnou rychlost a prostě se vypořádáte s vědomím, že v určitých oblastech můžete jet rychleji. Dobrou zprávou je, že tato verze vám umožňuje nastavit rychlost posuvu pro celou operaci a navíc mít další ovládání, které zvyšuje rychlosti posuvu v oblastech řezání nahoru a zpomaluje je v oblastech řezání dolů.

Zvýšení rychlosti posuvu nahoru v % - 150

Snížení rychlosti posuvu dolů v % - 50

Operace Pokročilé ploché oblasti

Oříznout adaptivní dráhy

V průběhu let prošla operace Pokročilé rovinné dlouhým vývojem. V této verzi nabízíme způsob, jak oříznout zbytečné dráhy možnosti Adaptivní krok, aby zůstalo jen to, co je potřeba. Když jsme poprvé nabídli adaptivní krokování pro Pokročilé rovínné, byla to obrovská pomoc. Konečně oblasti součásti, jejichž strmý úhel způsobil velké mezery v dráze nástroje, bylo možné obrábět v jedné operaci vytvořením dalších řezů v těchto oblastech. Jediným problémem, který to způsobilo, byly dodatečné řezy aplikované na celou část. To znamenalo, že pokud povrchy, které potřebovaly tyto dodatečné řezy, neprocházely celou částí, byla na mnoha dalších površích součásti spousta zbytečných řezů. S možností Oříznout adaptivní dráhy se zbývající zbytečné řezy oříznou a další řezy se ponechají pouze tam, kde byly zamýšleny.

Oříznout adaptivní dráhy vypnuto

Oříznout adaptivní dráhy zapnuto

BobCAD-CAM představuje novou operaci Strmé a ploché oblasti. Tato nová operace umožňuje použít dva různé styly dráhy nástroje ve stejné operaci, aby bylo možné zpracovat strmé prvky a mělké oblasti součásti se styly řezu, které byly pro ně vytvořeny. V minulosti jsme nabízeli dráhy nástrojů určené pro strmé oblasti a dráhy nástrojů pro ploché oblasti, a zatímco jsme přidali možnosti pro zlepšení řezů v oblastech, na které se specializují, nikdy předtím jste nebyli schopni kombinovat dvě různé specializované dráhy nástrojů do jediná operace. Kromě toho tato dráha nástroje přináší do tabulky seriózní rychlost výpočtu! Zatímco naše Pokročilé Z úrovňové dokončování může počítat 8krát rychleji než naše základní operace Z úrovňového dokončování, nová operace Strmé a ploché oblasti je schopna počítat 78krát rychleji než naše základní Z úrovňové dokončování. Přiveďte do svého dílny trochu rychlosti díky nové operaci Strmé a ploché oblasti!

Z úrovně + ploché oblasti

Z-úrovně + ekvidistantní

Podporované typy soudečkových nástrojů pro frézování:

Standard

Pokročilá

Tečná

Čočková

Zdvojená

Sekce

Kuželová

Nyní BobCAD-CAM podporuje soudečkové frézy pro většinu operací. Stále více společností se obrací k soudečkovým frézám. Řezání se soudečkovými frézami může ušetřit neuvěřitelné množství času a peněz. Doposud jsme neměli žádný způsob, jak tyto nástroje ve vašich operacích podporovat, ale poté, co jsme je společně s Melin Tool Company mnohokrát otestovali, vám můžeme dát produkt, který vám tento úžasný nástroj dá do rukou. V uvedeném diagramu získáte představu, proč se tyto nástroje rychle stávají standardem.

Poznámka: Snadno vidíte, jak tyto tvary nástrojů mohou ušetřit tolik času! Nástroj soudečkové frézy můžete naprogramovat s mnohem větším krokem a přitom zachovat požadovanou výšku nerovnosti povrchu.

Mezikroky

4osé pokročilé hrubování nyní nabízí možnost přechodových kroků, takže můžete nástroj přivést zpět přes zbývající materiál, aby vám pomohl eliminovat schodovitost. Možnost Mezikroky pro 3osé rozšířené hrubování byla obrovskou pomocí, když vyšla. Mohli jste naprogramovat svou hloubku tak hluboko, jak jste se odvážili, a nastavit určitý počet mezikroků v operaci. Poté, když vaše hloubka opustila velké kroky proti modelu, přechodové kroky se vrátily zpět a pozornost se zaměřila pouze na tyto kroky. Bylo to obrovské ušetření času. Poprvé můžete mít stejný výkon ve 4osých operacích!

Počet mezistupňů - vypnuto

Počet mezistupňů - zapnuto

Zjistit polotovar tlustší než

Nová možnost Zjistit polotovar tlustší než u možnosti Počet mezikroků ve 4osé pokročilém hrubování je navržena tak, aby eliminovala zbytečné mezikroky. Jediným problémem s mezilehlými kroky je to, že ne všechny kroky, které zůstaly proti modelu, jsou vytvořeny stejně. Mnohé z nich nejsou dostatečně tlusté, aby způsobili problém v cílové dráze, ale mezikroky tyto další průchody zavedly všude. Nyní s možností Zjistit polotovar tlustší než, máte konečně způsob, jak určit kroky, které nejsou dostatečně tlusté na to, abyste si s nimi dělali starosti, a ty budou mezilehlými kroky ignorovány.

Počet mezikroků - ...polotovar tlustší než 0,0

Počet mezikroků - ...polotovar tlustší než 1,6

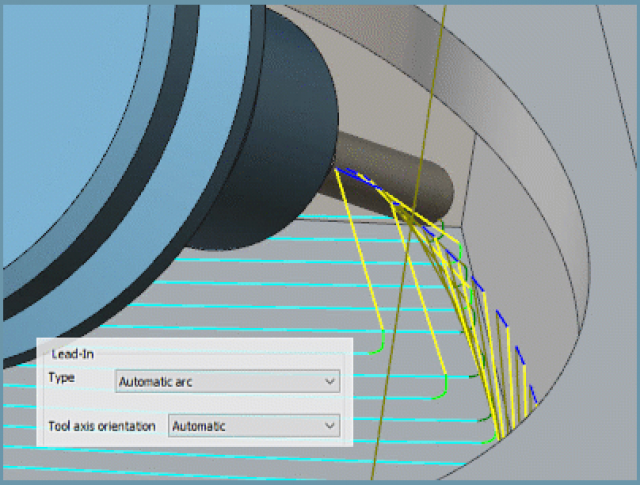

Funkce Automatický oblouk má novou možnost v rozbalovacím seznamu Orientace osy nástroje, když je typ najetí nastaven na Automatický oblouk. Nová možnost se nazývá Automatická a provádí automatické naklápění tak, aby se zabránilo kolizím na základě komponent nástroje a geometrie vybrané pro kontrolu kolize. Pokud není najetí vytvořená během procesu  bez kolizí a pokud úloha kontroly kolize ještě není nastavena na NAKLONIT PRYČ, je pak automaticky nastavena na NAKLONIT PRYČ a maximální úhel náklonu je nastaven na 90 stupňů. To může být nesmírně užitečné, protože tato nová možnost upravuje pouze pohyby najetí tak, aby poskytovala úplnější dráhu nástroje.

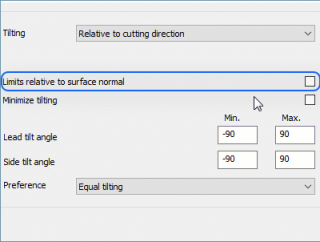

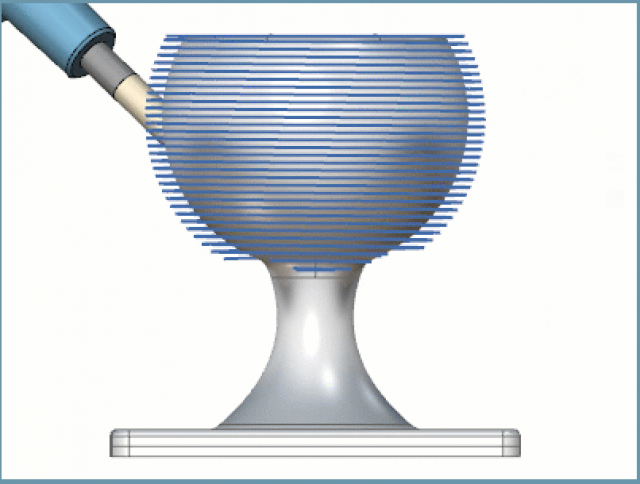

Limity vzhledem k normále povrchu

Nová možnost Limity vzhledem k normále povrchu vám dává flexibilitu při nastavování limitů naklonění na základě normály povrchu namísto vázání limitů naklonění na počáteční orientaci nástroje. Jednou z oblastí, která může být trochu složitá, je nastavení naklápěcích strategií pro kontrolu kolizí. Zjistit, kolik naklonění budete po dráze možná potřebovat, se může zdát trochu obtížné. S novými možnostmi Limity vzhledem k normálu povrchu je vše mnohem jednodušší! Jelikož je snazší znát bezpečný úhel, který má nástroj použít v jakékoli dané poloze na povrchu, stačí zaškrtnout políčko a nastavit rozsah úhlu a budete přesně vědět, jak bude nástroj nakloněn vzhledem k normále povrchu.

Víceosé hrubování

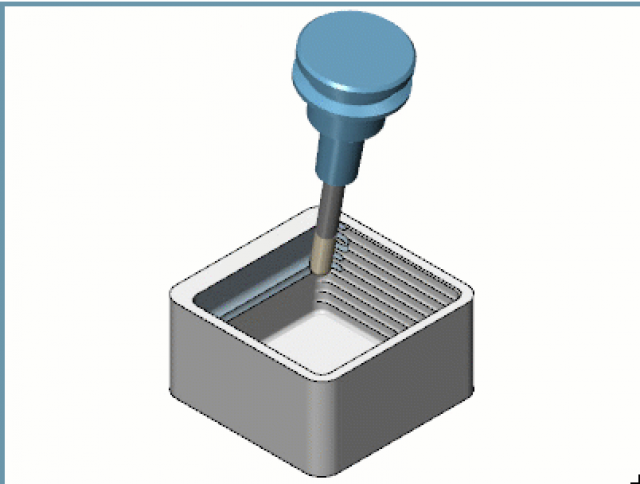

Obrábění podříznutí

Obrábění podříznutí umožňuje obrábění oblastí, které jsou skryty před normální orientací předdefinovaného povrchu dna. I když vám Víceosé hrubování umožňuje přizpůsobit se zakřiveným povrchům dna a vytvořit tak ideální dráhu, stále nezvládá oblasti, které jsou podříznuty normálově od povrchu. S novou možností obrábění podříznutí můžete tyto oblasti podříznutí konečně obrobit. Tato možnost také umožňuje určit jednu ze tří možností:

• Neobrábět
• Obrábět
• Obrábět pouze

Prodloužení podříznutí

S přidáním obrábění podříznutí přichází možnost, která vám poskytne řízení, které potřebujete při používání podříznutí: Rozšířit podříznutí. Hladší je vždy lepší při vytváření dobré dráhy nástroje. Pomocí možnosti Rozšířit podříznutí můžete definovat vzdálenost za nezbytným koncovým bodem podříznutých částí součásti. To pomáhá zajistit hladší přechod do zbytku dráhy nástroje.

Jednou z nejčastěji požadovaných funkcí bylo zahrnout možnosti vrtání s přerušením třísky do více operací děr. V tomto vydání vám to BobCAD-CAM právě nabízí! Zatímco vrtání s přerušením třísky je od začátku standardní možností vrtání, jiné operace tuto funkci neměly k dispozici. V této verzi najdete možnosti vrtání s přerušením třísky v následujících operacích:

• Frézování
◦ Center Drill
 ◦ Vrtání s válcovým zahloubením
 ◦ Vrtání zkosení
 ◦ Vystružování
 • Soustružení
 ◦ Soustružení středící vrtání
 ◦ Soustruhu vrtání zkosení
 ◦ Soustruh vystružování

Ve světě obrábění jde především o třísky a řízení třísek a v této verzi nabízí BobCAD-CAM odlomení třísky ve všech příslušných soustružnických operacích. I když existuje spousta špičkových geometrií vyměnitelných břitových destiček určených k utváření třísek, které se automaticky rozpadají na správné velikosti. pokud se ale za určitých okolností  vytváří nepřerušená tříska, může to způsobit problémy. S touto jednoduchou možností přerušení třísky můžete ovládat vzdálenost odjetí a odstupy mezi těmito odjetími a zajistit, abyste vždy dostali požadovanou velikost třísky!

Přerušení třísky - vypnuto

Přerušení třísky - zapnuto
