  3. TECH tip: ROZŠÍŘENÉ PŘÍDAVKY ve V9

TECH tip: ROZŠÍŘENÉ PŘÍDAVKY ve V9

V tomto tématu je vysvětleno dialogové okno Přídavky, možnosti, které se v něm nacházejí, a je zde uveden příklad výběru geometrií, kterým se mají přiřadit přídavky. Standardní možnosti přídavků poskytují možnost globálního přídavku a také možnost bočního a spodního přídavku. Naše nová možnost Pokročilé přídavky pak nabízí přídavek pro určitou geometrii dílu a pro určitou geometrii přípravku. Podíváme se na to, jak tyto možnosti prospívají programování vašeho dílu tím, že omezují řezání vzduchem a čas cyklů.

>> Podívejte se, "Co je nového" ve verzi 33 programu BobCAD-CAM

Při nastavování úlohy frézování musíte nejprve definovat obrobek. Jedná se o požadovaný díl po jeho opracování. Dále následuje nastavení polotovaru. Zde se zpočátku nachází surový, neobrobený materiál. Vytvoření počátečního polotovaru pomáhá programu BobCAM pochopit potřebnou dráhu nástroje pro obrábění až k obrobku. Po definování počátku / nulového bodu stroje na stránce Nastavení stroje jste připraveni vytvořit operaci 3X hrubování.

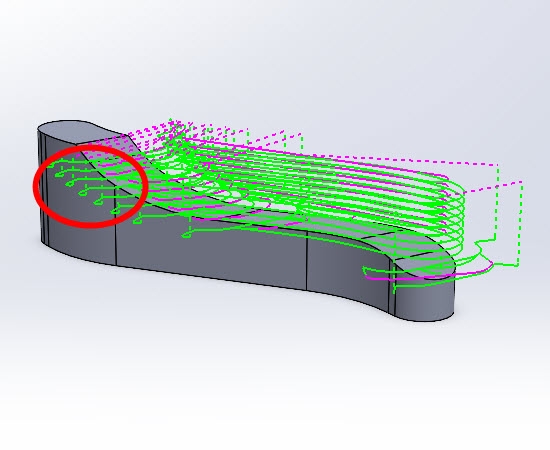

V tomto příkladu byla vytvořena operaci pokročilého hrubování, která je k dispozici v našem balíčku Frézování 3X Pro. Operace v softwaru Frézování 3X Pro zahrnují možnosti přídavků, které budou dále popsány. Po nastavení nástroje a  konkrétního vzoru řezu v operaci Pokročilé hrubování je další stránkou stránka Parametry. Zde můžete nastavit hloubku řezu a velikost odstupu drah / hodnotu bočního kroku. K dispozici jsou i další možnosti, jako je nastavení uživatelem definovaného vrchu úlohy a spodku úlohy. Zde můžete definovat Úroveň Z, na které začínáte, a hloubku Z, na které chcete dokončit. Tímto způsobem, pokud je nad nebo pod těmito oblastmi nějaká další oblast, která je již dokončena, nebude v těchto úrovních probíhat řezání vzduchem. Dále je třeba se vyhnout dodatečnému řezání vzduchem na bocích dílu. Nastavením hranice se dráha nástroje ořízne příliš daleko, aby nezačínala z boku dílce. Použití možnosti geometrie dílu na stránce Rozšířené přídavky umožnilo začít od boku dílu a poskytnout optimalizovanou dráhu nástroje pro konkrétní díl.

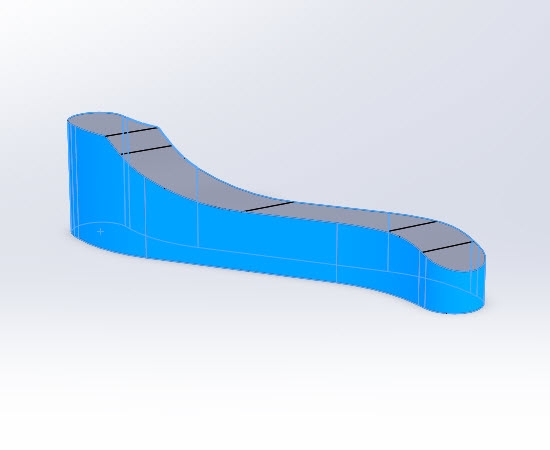

Vybraná geometrie

Výsledná dráha nástroje

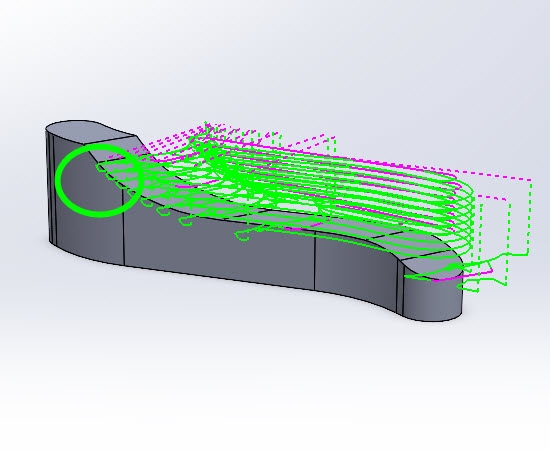

Můžete vidět, že po stranách dílu je dráha nástroje oříznuta tak, aby optimalizovala způsob řezání tohoto dílu. Nyní můžeme zadat, jak blízko má být nástroj od dílu před vstupem ze stran.

Geometrie upínacího přípravku

Možnost geometrie upínacího přípravku můžete použít také k tomu, abyste se vyhnuli přípravku, který používáte ve 3D frézování. Tento pracovní postup eliminuje potřebu vytvářet 2D ohraničení, které by obsahovalo dráhu nástroje. V9 může podporovat soubor sestavy, do kterého se upínací přípravek importuje.

Ve skupině Geometrie přípravku klikněte na tlačítko Přidat. Dialogové okno se skryje a umožní vám vybrat plochy nebo tělesa z grafické oblasti. Vyberte libovolnou geometrii, které bude přiřazena konkrétní hodnota přídavku, jež se liší od celkové Geometrie upínacího přípravku. Všechny zde vybrané geometrie budou mít stejnou hodnotu přídavku. Klikněte na tlačítko OK. Znovu se zobrazí Průvodce 3osým frézováním. Kliknutím na tlačítko Upřesnit znovu spustíte dialogové okno Přídavky. Geometrie upínacího přípravku 1 je nyní uvedena ve sloupci Geometrie. Ve sloupci Typ je jako typ přídavku ve výchozím nastavení použita položka Globální. Chcete-li změnit Typ, klikněte na rozevírací seznam a vyberte požadovanou možnost. Pomocí sloupců Globální, Boční a/nebo Spodní přídavek přiřaďte vybrané geometrii hodnotu. Zde jsou uvedeny vybrané plochy, které můžete použít ve funkci Pokročilá přídavky geometrie přípravku, a typy hranic, které V9 vytváří pro každý výběr geometrie.

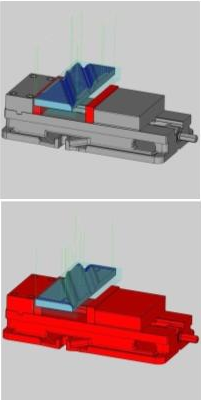

Vybraná geometrie

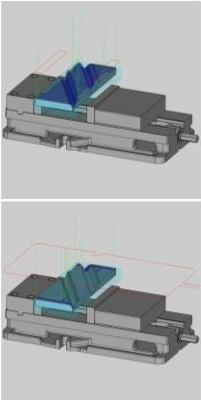

Výsledná silueta

Vyzkoušejte nové funkce v BobCAM pro Solidworks V9 Frézování ještě dnes!

Tech tip je blog, který se zabývá některými z nejčastějších otázek a zájmů, které v průběhu slýcháme od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář k tomu, čím by se chtěli zabývat v následujícím tech tipu.


BobCAD-CAM poskytuje CAD-CAM CNC softwarové produkty  celosvětovému zpracovatelskému průmyslu již více než 30 let. Software BobCAD-CAM můžete nalézt v mnoha odvětvích, kde zvyšuje produktivitu CNC pro mnoho aplikací. Můžete se s ním setkat v letectví, automobilovém průmyslu, výrobě, výrobě forem, obecném obrábění, dřevozpracujícím a lékařském průmyslu, ve výrobě spotřebního zboží, hudebních nástrojích, zakázkové výrobě, ve zbrojním průmyslu a ve mnoze dalších odvětví díky schopnosti produktu automaticky generovat NC programovací kód pro širokou škálu CNC řídících systémů. Software BobCAD-CAM se také nachází ve vzdělávacích institucích po celém světě a také v nezávislém domácím použití. Mezi produkty patří technologie obrábění pro 2, 3, 4 a 5osé CNC frézování, routr, , vodní paprsek, plazmové a laserové stroje a také 2osý CNC soustruh. BobCAD-CAM je modulární a umožňuje dílnám začít na i na nižžší technologické úrovni a přidávat technologie podle potřeby, včetně doplňku BobART pro umělecké obrábění. Unikátní technologie zahrnuje adaptivní vysokorychlostní obrábění, víceosé frézování a routr,.. BobCAD-CAM také poskytuje řadu kvalitních vzdělávacích produktů, které zahrnují regionální a online školicí kurzy nebo soukromé konzultace přizpůsobené konkrétním aplikacím konkrétního zákazníka. K dispozici jsou profesionální certifikace a víceúrovňová řešení podpory. Další informace získáte přímo na  čísle 702 866 540.
