CAD Design - CAD navrhování
Snadno použitelné nástroje pro tvorbu a úpravu geometrie pro vývoj propracovaných modelů dílů
Máte otázky? Zavolejte na číslo +420 702 866 5401 a promluvte si s CAD CAM profesionálem!
NOVÁ FUNKCE V35: HRANICE SILUETY
Nová funkce drátěné geometrie, která počítá 2D profily z 3D modelů pro zploštělé vytváření vnitřních a vnějších hranic.
NOVÉ VÝKONNÉ FUNKCE CAD
Využijte stovky snadno použitelných nástrojů pro tvorbu a úpravu geometrie a rychle a efektivně vytvářejte sofistikované modely dílů. Široká škála výkonných nástrojů pro návrh drátěných, plošných a objemových modelů těles poskytuje výkon, který potřebujete k návrhu všeho od jednoduchých rovinných 2D tvarů přes plošné modely až po složité 3D modely se složitými detaily. Návrhový software BobCAD-CAM je dostatečně jednoduchý pro nové a příležitostné uživatele, ale zároveň dostatečně výkonný, aby vyhověl potřebám pokročilých konstruktérů.

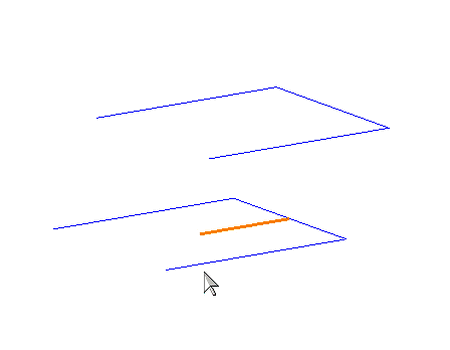

Připojení k nejbližšímu přichycení (nová funkce)
Nová možnost zaškrtávacího políčka usnadňuje spojování čar pomocí nejbližšího bodu přichycení. Eliminuje nutnost přímého výběru přichycovacího bodu pro spojování čar, používá se při vytváření 2D i 3D čar.
Extrakce křivky ISO (nová funkce)
Nová funkce geometrie drátěného rámu, která extrahuje křivky ISO povrchu. Použití UV křivek povrchu pro vytvoření geometrie drátěného rámu.

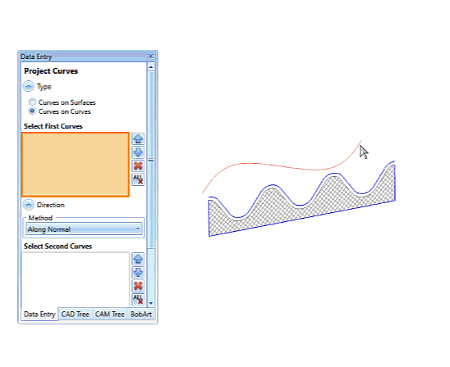

Vylepšení projekce křivek (nová funkce)
Nová funkce geometrie drátěného rámu, která umožňuje ovládat směr a projekci křivky na křivku. Poskytuje více nástrojů a ovládání vytvářením geometrie křivek projektu.

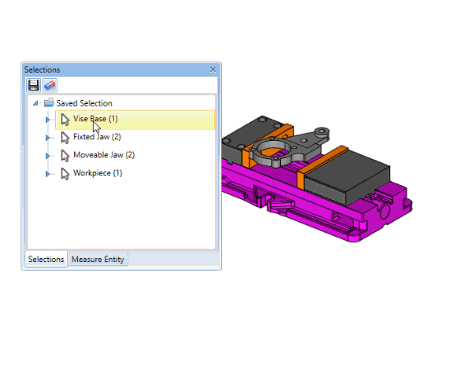

Správce výběru (nová funkce)
Nový správce výběru geometrie umožňuje uživatelům předem vybrat a uložit výběr geometrie. Krok přípravy CAD urychluje úpravy geometrie a vytváření drah nástrojů. Výběr, uložení a opětovné použití uživatelem definovaného výběru geometrie.

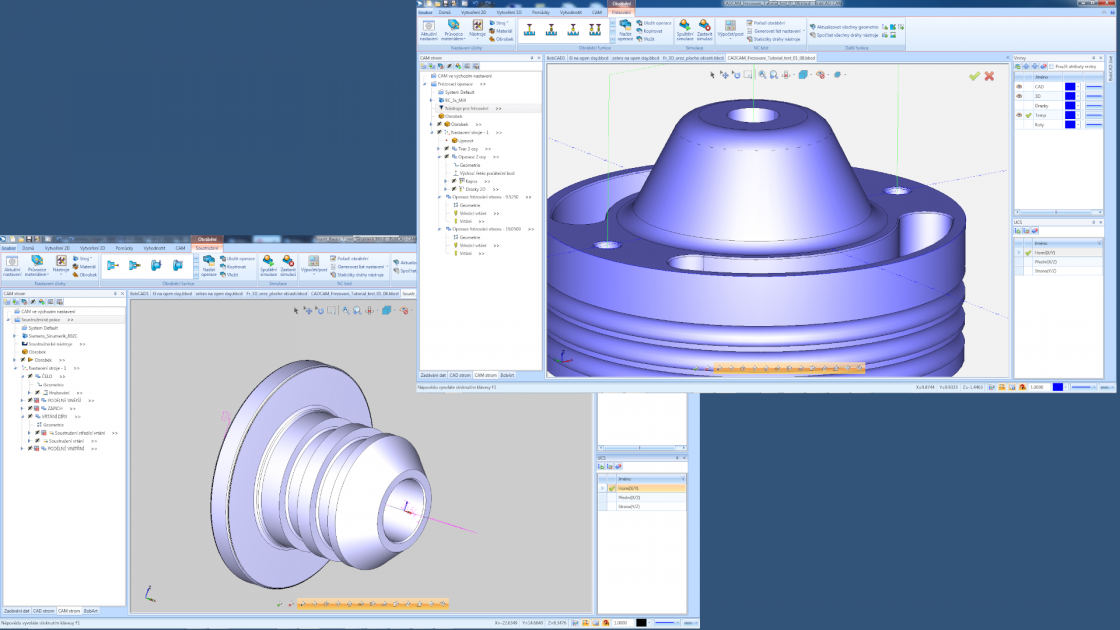

Rychlé, výkonné a přesné navrhování
CAD modul software BobCAD-CAM (CAD = Computer-Aided Design) poskytuje pokročilé a výkonné řešení pro pro 2D a 3D navrhování s intuitivním moderním rozhraním, které usnadňuje a zefektivňuje vytváření a úpravu jednoduchých a složitých součástí efektivněji než kdykoli předtím. Pomocí nového Ribbon rozhraní (pásu karet) je vyhledávání funkcí snadné, i když jste začínajícím uživatelem. Software BobCAD-CAM pro navrhování poskytuje jeden z největších výběrů profesionálních nástrojů pro kreslení a modelování pro prostředí dílen a nástrojáren.

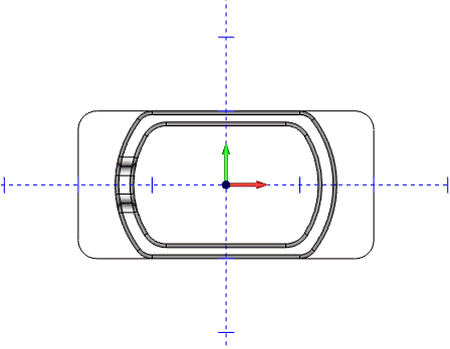

Pohled rotačními klávesami
Upravte pohled na svou geometrii, aniž byste museli používat myš. Šipky, Shift + Šipky a Crtl + Šipky nyní upraví váš pohled.

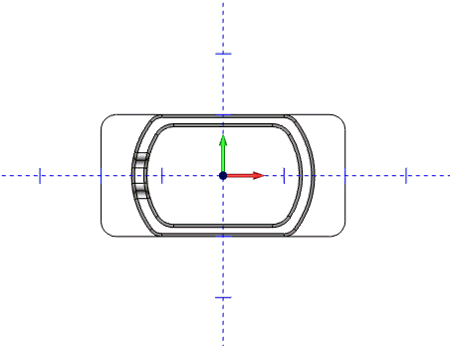

Pohled na aktivní souřadný systém / UCS
Je-li tato možnost zapnutá, jsou standardní pohledy zarovnány s vaším aktivním UCS. Díky tomu je kreslení v různých rovinách snazší než kdy dříve!

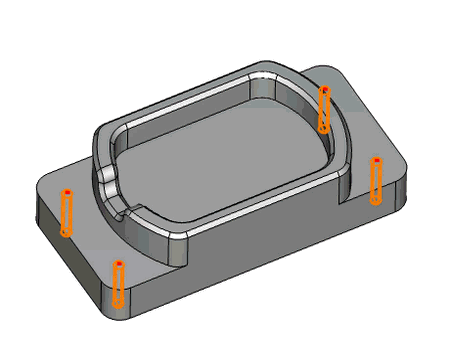

Pokročilé díry
Nová funkce 3D modelování, která umožňuje uživatelům definovat díry, díry se zkosením, díry s zahloubením nebo kombinované díry pomocí umístění bodů a vstupu uživatele.

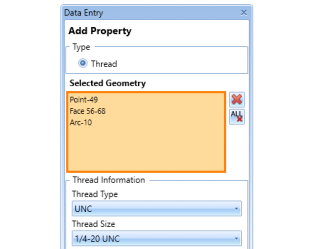

Přidat / upravit vlastnost
Přiřaďte informace o závitu bodům, obloukům nebo plochám. Tato nová funkce spojená s geometrií se používá s naším rozpoznáváním děr, které umožňuje uživatelům předdefinovat typy závitů a velikost pro závitování.
DALŠí FUNKCE: VYROVNÁNÍ NA SOUŘADNICOVÝ SYSTÉM
Rychle přeložit geometrii z jednoho souřadnicového systému do druhého, což je rychlejší způsob zarovnání geometrie v různých rovinách. Skvělé pro vyrovnání obrobku a přípravku nebo jen pro přesun geometrie z jedné orientace do druhé.
FUNKCE: ŠABLONY DOKUMENTU
Udělejte více za méně času uložením souborů návrhu jako šablony dokumentu. Zachyťte a znovu použijte strom historie CAD, nastavení prostředí, uživatelské souřadnicové systémy, barvy vrstev a další. Velká úspora času pro rodinu dílů nebo projektů, které mají podobné kroky a procesy návrhu.

Import souborů
Software BobCAD-CAM je kompatibilní s běžnými formáty souborů používanými v průmyslu. Umožní vám otevřít a pracovat na geometrii vytvořené v jiných CAD systémech. (DXF, DWG, IGES, STEP, SAT, 3DM, X_T, X_B, SLDPRT, STL)

Export souborů
Sdílejte svůj konstrukční projekt s ostatními uložením drátového modelu, plošného modelu nebo objemového modelu v následujících formátech (DXF, DWG, IGES, SAT, 3DM, STEP STL)

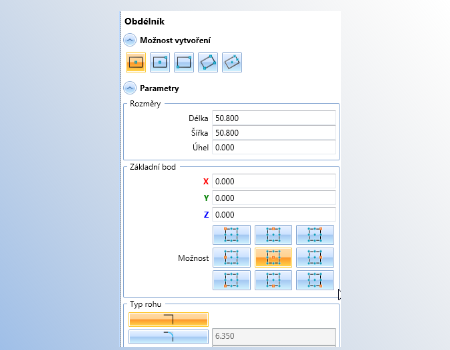

Tvorba 2D geometrie, drátového modelu
Vyberte si ze široké škály snadno použitelných 2D geometrických prvků, jako jsou body, úsečky, oblouky, splines, odsazení a rovnoběžky, abyste nakreslili své součásti.

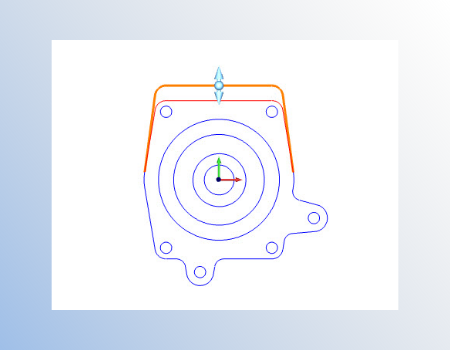

Úprava 2D (drátové) geometrie
Kompletní nástroje pro editaci geometrie pro úpravu, oříznutí, změnu měřítka, posunutí, otáčení a další.

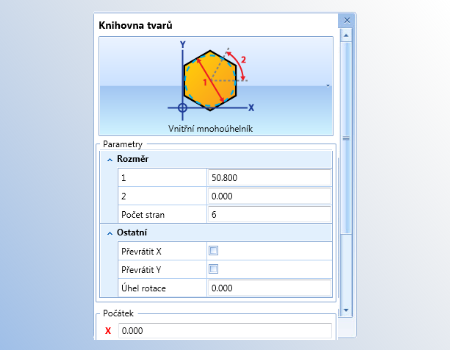

Knihovna tvarů
K dispozici čtyřicet předprogramovaných, běžně používaných tvarů. Pomocí uživatelsky definované proměnné pro velikosti tvaru můžete parametricky měnit návrh podle potřeby.

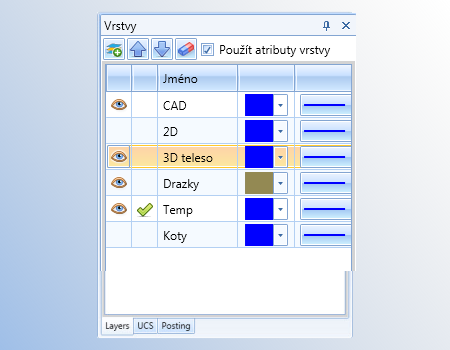

Vrstvy a barvy
K uspořádání geometrie CAD můžete použít vrstvy a barvy. Vytvořte si neomezený počet vrstev pro oddělení geometrických prvků a správu jejich viditelnosti. Přizpůsobte názvy vrstev, barvy, styl čáry a pořadí.

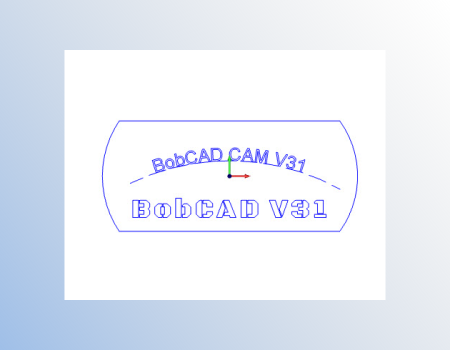

Vytváření textu
Přidejte k výkresům text pomocí standardních písem systému Windows a otevřených písem nebo nainstalovaných písem BobCAD-CAM.

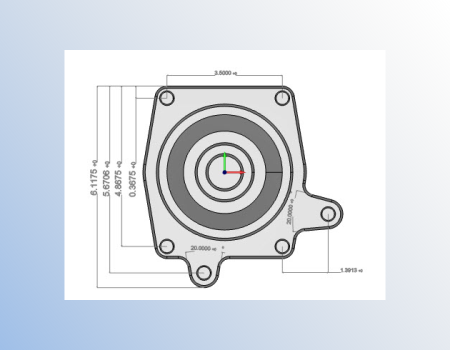

Kótování
Ať už jste navrhli nebo importovali soubor zákazníka, BobCAD-CAM usnadňuje prozkoumání geometrie, vytváření výtisků dílů nebo generování zpráv, takže můžete snadno porozumět a komunikovat pomocí kót geometrie součásti.

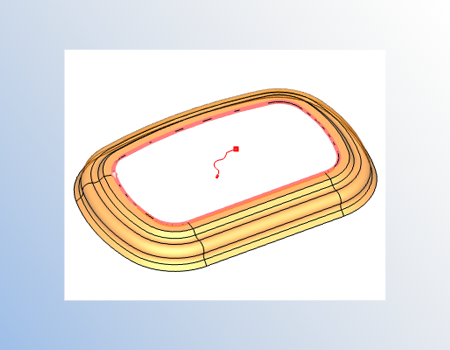

Modelování ploch
Vytvářejte rovinné a zakřivené plochy pomocí intuitivních nástrojů pro vytváření ploch, jako jsou pravoúhlá rovina, kruhová rovina, extrudovaná křivka, extrudovaná plocha, rotační plocha, tažení dle křivky, tažení skrz profily, obálka (skin), ofset a další.

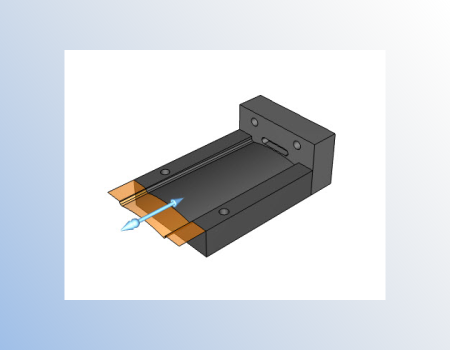

Úpravy ploch
Nástroje úprav pro přidání nebo odebrání 3D modelů ploch. Rozpojení, rozložení, zrušení oříznutí, protažení a zaoblení jsou jen některé z nástrojů, které můžete použít k snadné manipulaci s plochami a plošnými modely.

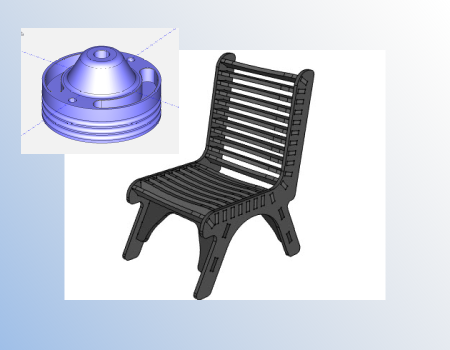

Modelování objemových těles
Navrhování s primitivními tvary modelu jako koule, krychle, kužel, válec a torus (anuloid). Přidejte si k 3D modelům tvar pomocí vysunutí nebo vytvořte štěrbinu.

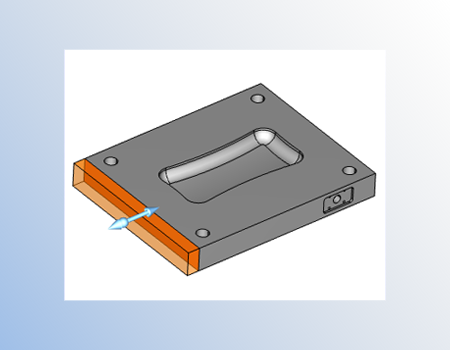

Úpravy objemových těles
Nástroje úprav pro přidání, odebrání nebo vytvoření hran 3D modelů. Rozdělení a boolean operace jsou jen některé nástroje, pomocí kterých můžete snadno upravovat objemová tělesa.

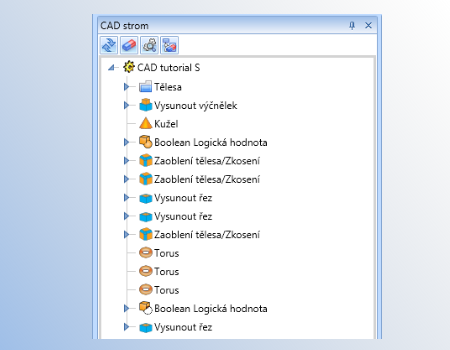

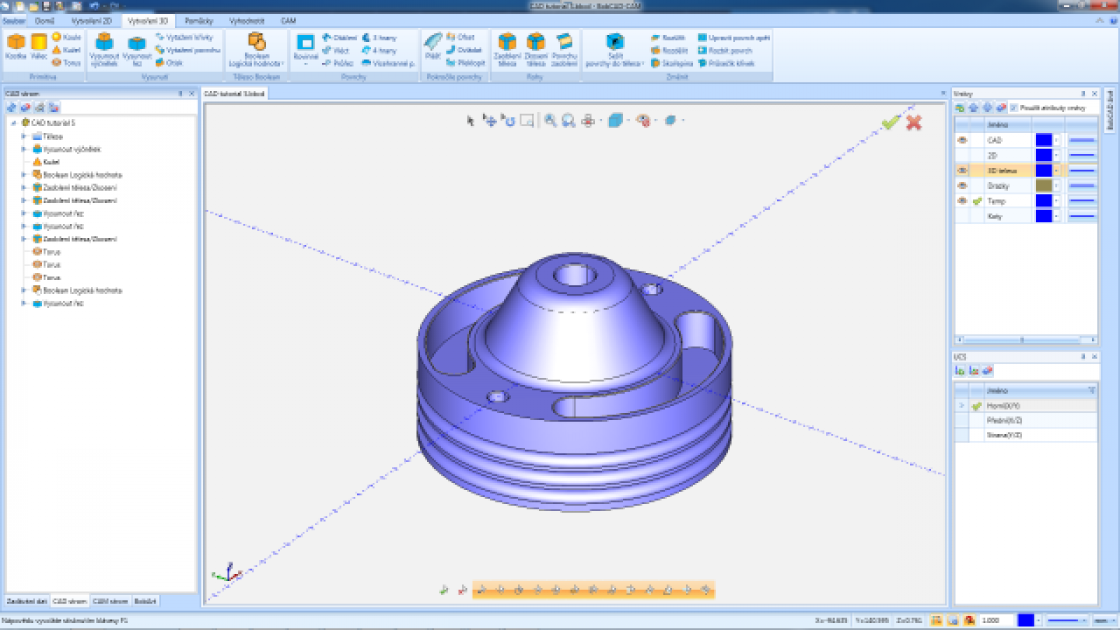

CAD strom historie
Sledujte všechny kroky, které podniknete při vytváření a úpravách povrchů a modelů těles. Pomocí historie můžete provádět úpravy 3D návrhů, potlačovat konstrukční prvky, vrátit návrh zpět nebo odstranit navržené konstrukční prvky.

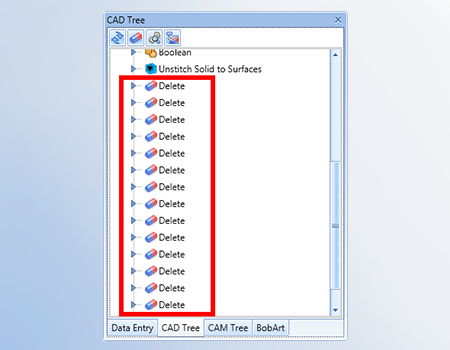

Optimalizace historie CAD
Snižte velikost souborů sloučením kroků návrhu, ve kterých došlo k vícenásobnému posunutí, otočení, 3D otočení a mazání. Uživatelé mají také možnost zcela smazat historii CAD.

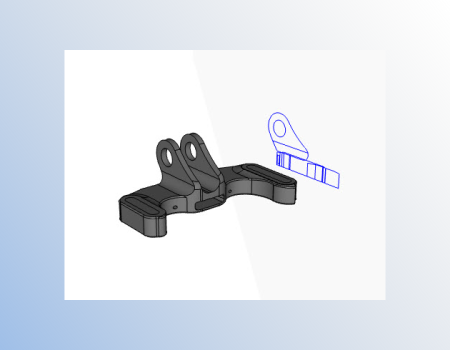

Extrahování hran
Vytvořte drátový model z ploch nebo objemových těles, aby vám pomohl při procesu navrhování nebo obrábění. S možností promítání do roviny Z mohou uživatelé sloučit profily modelu v požadované rovině Z.

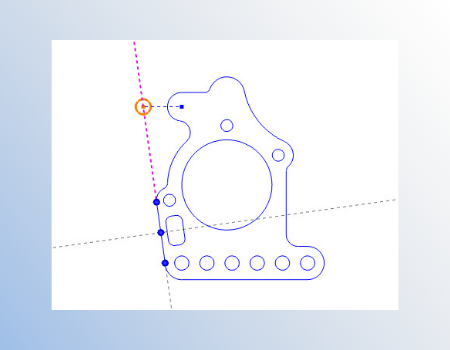

Konstrukční geometrie
Zrychlete vytváření geometrie použitím konstrukční geometrie. Graficky zobrazovaná pomůcka vám pomůže najít vodorovné a svislé umístění, středy oblouků, tečnu, průsečíky a další.

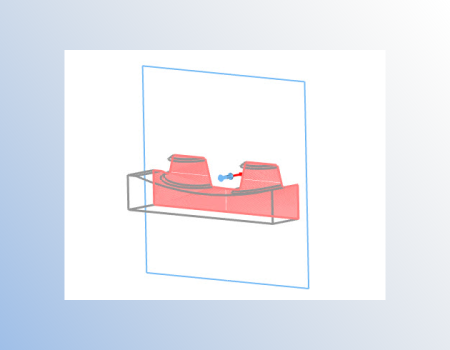

Pohled - řez
Prohlédněte si vnitřní detaily svých objemových modelů výběrem ze standardních nebo vlastních rovin řezu. Použijte tento detail pro vizuální kontrolu nebo pro vytvoření drátové geometrie založené na řezu.

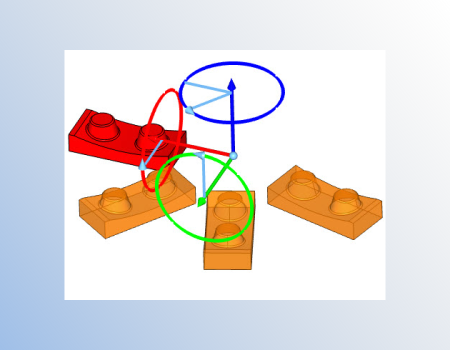

Dynamický náhled geometrie
Přímá vizuální zpětná vazba při tvorbě a úpravách geometrie s náhledy návrhu. Než umístíte vytvořenou geometrii, uživatelům bude poskytnut grafický náhled návrhu konstrukčního prvku, úpravy nebo umístění.
Správce UCS
Uživatelské souřadnicové systémy (UCS) se používají k vytváření geometrie v různých rovinách. Vyberte si standardní UCS pro kreslení na horní, přední nebo boční rovině vaší součásti. Můžete také použít UCS pro nastavení umístění na stroji nebo pro systém indexování.

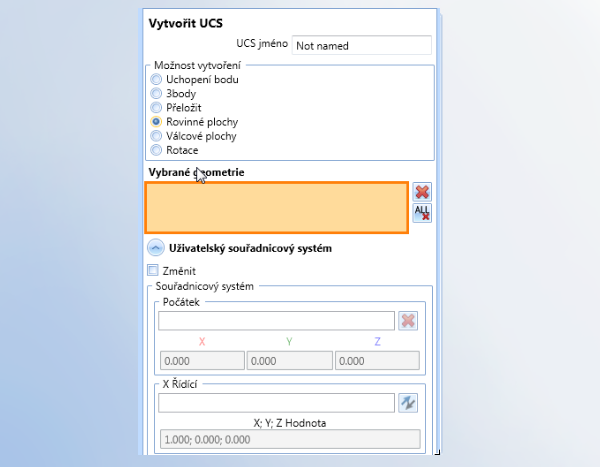

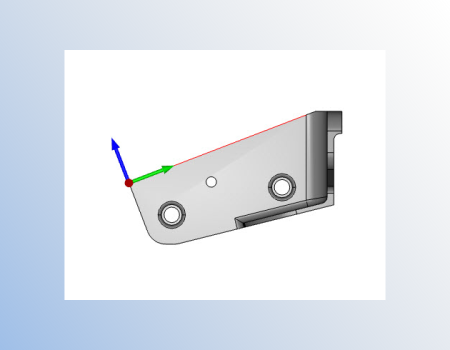

Editor UCS
Vytvářejte nové nebo upravujte stávající uživatelské souřadné systémy pomocí BobCAD UCS správce. Vytvářejte konstrukční roviny jednou z 6 metod. Upravte aktuální UCS stejnými funkcemi jako při nastavení počátku součástí v průvodci polotovarem.
