TECH tip: Sledování polotovaru

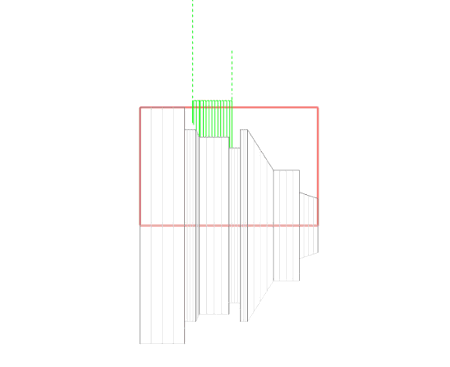

V softwarovém programu BobCAD-CAM může být velmi užitečné využít funkci sledování polotovaru pro soustružnické moduly. To zahrnuje soustružnicko-frézovací modul, který podporuje soustruhy s naháněnými nástroji.
Při vytváření úloh soustružení je jedním z prvních kroků vytváření polotovaru. Průvodce polotovarem soustružení poskytuje snadno použitelný nástroj pro vytváření polotovarů, který zvládá základní válcový polotovar a vlastní, rotační geometrii polotovaru. Toto je důležitá část nastavení úlohy, protože polotovar lze použít k definování bezpečných vzdáleností.

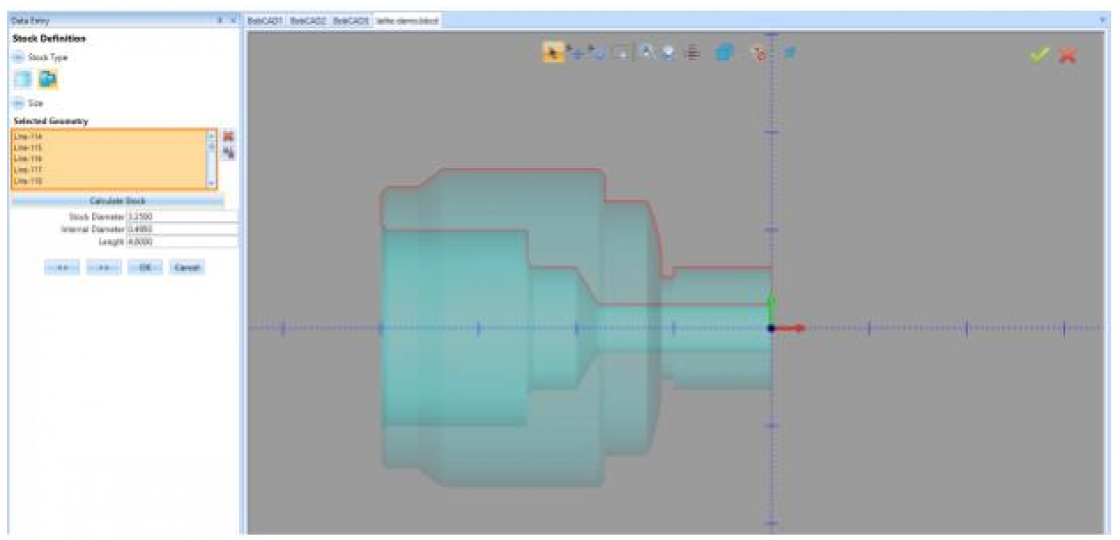

Na začátku jsou v Průvodci polotovarem k dispozici čtyři stránky: Obrobek, Typ polotovaru, Definice polotovaru a Nastavení stroje. Stránka Obrobek je v průvodci polotovarem pouze při prvním spuštění úlohy. Poté je přístupná ve stromu CAM. Typ polotovaru může být válcový nebo rotační pro vlastní vytváření polotovaru. Definice polotovaru zpracovává umístění a velikost polotovaru a Nastavení stroje zpracovává bezpečné vzdálenosti / vůle. Na stránce Definice polotovaru můžete zadat počáteční vnější průměr a vnitřní průměr válcového tvaru, od kterého polotovar začíná. Můžete také zadat počáteční délku polotovaru.
Možnost definice válcového polotovaru vám umožňuje vybrat přesnou geometrii polotovaru, se kterým začínáte operaci soustružení. To je výhodné tím, že se vyvarujete jakéhokoli řezání vzduchem oblastí dříve obrobeného materiálu. Svůj polotovar můžete také definovat, pokud pro vytváření soustružnických operací používáte odlitek.
Oříznout na polotovar

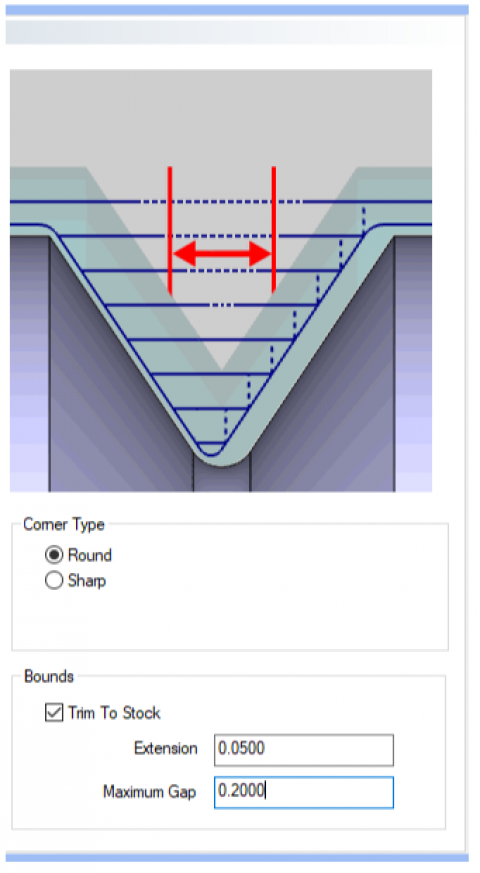

Další možností sledování polotovaru je možnost Oříznout na polotovar. Softwarový program detekuje zbývající polotovar na základě již vytvořených předchozích operací nebo z dříve definovaného počátečního polotovaru. Dráha nástroje bude poté oříznuta, aby odrážela zbývající polotovar před aktuální operací. Tím se zabrání řezání vzduchem pro každou operaci při soustružení. Když ořezávání způsobí mezery v dráze nástroje, možnost rozšíření uzavře mezeru z každé strany o zadanou hodnotu.
To se provádí za účelem vytvoření výjezdu z materiálu a zpět do materiálu. Maximální mezera určuje limit pro oblast, přes kterou se bude procházet, když není detekován žádný materiál.
Karta Analýza polotovaru
Analýza polotovaru aplikuje barevná schémata na materiál polotovaru, což vám umožňuje analyzovat polotovar po provedení operací v simulaci. Na této kartě je několik možností, jak ověřit každou operaci soustružení. Existují možnosti zobrazení úběru materiálu podle každého čísla nástroje a podle každého čísla operace. Můžete zkontrolovat případná poškození a přebytečný materiál. Můžete dokonce zobrazit odchylku mezi zbývajícím polotovarem a definovaným obrobkem.

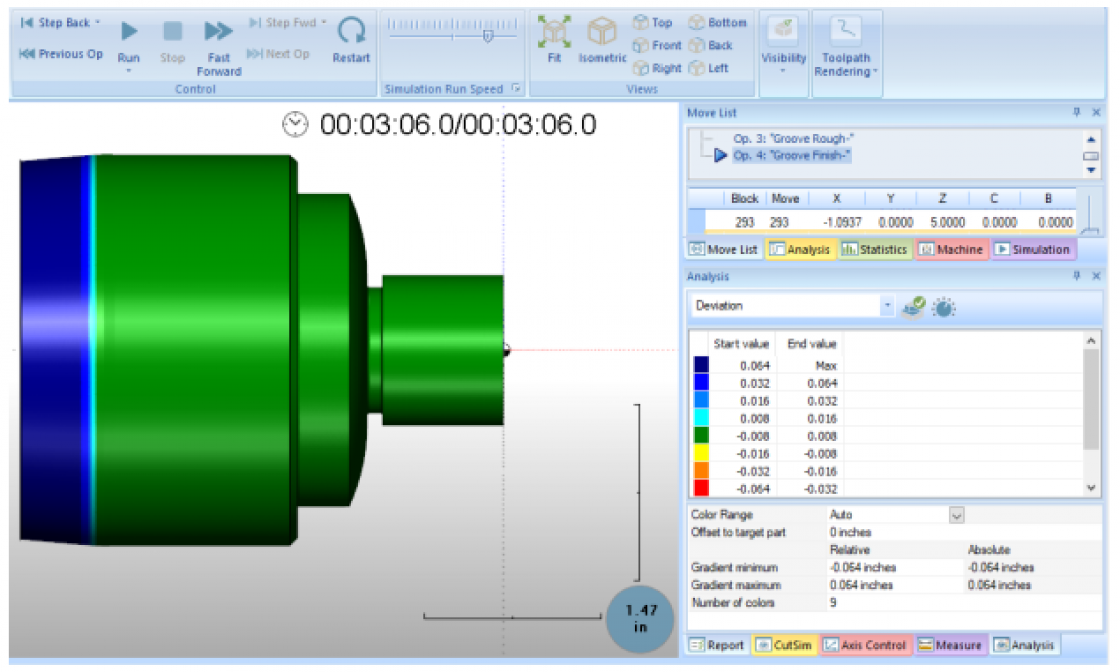

Odchylka
Odchylka je offset materiálu ve srovnání s cílovou geometrií. Barva materiálu se mění, zda existuje více či méně materiálu, který existuje nad cílovou geometrií. Hlavním přínosem stránky s odchylkami je identifikovat množství materiálu, které zbylo na cílové geometrii. Můžete také identifikovat zaříznutí, když je odebráno příliš mnoho materiálu a je poškozena cílová geometrie.
Tech tip je blog, který se zabývá některými z nejčastějších otázek a zájmů, které v průběhu slýcháme od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář k tomu, čím by se chtěli zabývat v následujícím tech tipu.
