TECH tip: Průvodce sklíčidlem
Průvodce sklíčidlem slouží k definování sklíčidla pro víceosé soustružnické stroje. Uživatelé BobCADu mají možnost definovat konkrétní sklíčidlo, které používají na svých strojích k simulaci v softwaru BobCAD. Dialogové okno Chuck Wizard je přístupné z Definice stroje v aktuálním nastavení. Zde je pracovní postup pro přístup k dialogu Konfigurace sklíčidla z Definice stroje:
- Klikněte pravým tlačítkem na CAM výchozí nastavení ve stromu CAM
- Vyberte Aktuální nastavení
- Vyberte soustružnicko-frézovací stroj, který používáte
- Klikněte na Definice stroje
- Klikněte na rotační osu C, kde nyní vidíte tlačítko pro kliknutí na Chuck Wizard / Průvodce sklíčidla
V Průvodci sklíčidlem (Chuck Wizard) můžete upravit mnoho parametrů, které simulují používané sklíčidlo, včetně:
Osa otáčení
Osa otáčení sklíčidla je nastavena vzhledem k nulovému souřadnému systému stroje. (Definuje osu otáčení sklíčidla)
Základní bod
Tento parametr určuje vzdálenost od nulové polohy stroje nebo čelní plochy sklíčidla k ose otáčení sklíčidla. (Čelo sklíčidla je při vytváření geometrických souborů zarovnáno na nulovou polohu stroje).
Směr indexu
Tento parametr definuje směr kladného otáčení sklíčidla, a to ve směru nebo proti směru hodinových ručiček.
Tělo sklíčidla
Můžete buď jednoduše zadat určité parametry těla sklíčidla:
- Průměr těla - nastavuje celkový průměr sklíčidla.
- Vnitřní průměr - nastavuje vnitřní průměr sklíčidla.
- Tloušťka těla - nastavuje tloušťku sklíčidla.
Nebo můžete pro model sklíčidla vybrat soubor STL. Budete muset vybrat, zda byl soubor STL modelován v palcích nebo v mm.

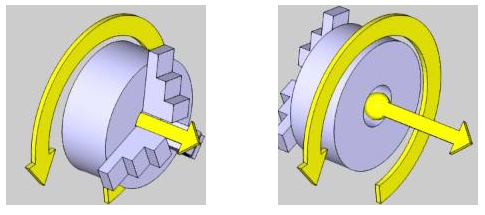

Překlopit orientaci
Směr extruze sklíčidla je určen osou otáčení. Výchozí směr extruze je podél kladné hodnoty vektoru osy otáčení. To lze změnit zaškrtnutím následujícího políčka.
Pokud je zaškrtávací políčko zrušeno, je těleso sklíčidla extrudováno podél kladného směru osy otáčení. při zaškrtnutí políčka se orientace obrátí a je extrudováno podél záporného směru vektoru osy otáčení.
Dále budete definovat parametry čelistí sklíčidla.
Existují parametry pro nastavení počtu čelistí. To určuje, kolik čelistí je na sklíčidle. Čelisti jsou rovnoměrně rozmístěny kolem sklíčidla. Mezi další parametry čelistí sklíčidla patří:
Limity
- Min - definuje minimální množství pohybu směrem ke středu sklíčidla.
- Max - definuje maximální rozsah pohybu směrem ven z upínače.
- Počáteční - definuje počáteční polohu čelistí.
První úhel čelisti
Definuje počáteční vektorový směr první čelisti. Z této polohy se vypočítají následné vektorové směry čelistí.
Geometrie

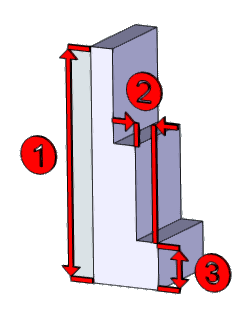

Rozměry tělesa sklíčidla lze definovat pomocí ručně zadaných hodnot jednotlivých parametrů:
- Výška čelisti (1) - nastavuje výšku čelisti.
- Výška kroku (2) - nastavuje výšku schodů/odsazení v čelisti.
- Step Depth (3) - nastavuje hloubku schodů/odsazení v čelisti.
- Tloušťka - nastavuje tloušťku čelisti
Nebo můžete vybrat soubor STL pro model každé čelisti sklíčidla. Budete muset vybrat, zda byl soubor STL modelován v palcích nebo v mm.
Tímto způsobem můžete v simulaci BobCAD modelovat sklíčidlo a čelisti podle přesných specifikací, které máte na svém stroji.
