TECH tip: ČÍSLA PRACOVNÍCH OFFSETŮ
Tech tip je týdenní blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozího týdne od uživatelů CNC softwaru BobCAD . Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.
V nové verzi programu BobCAD-CAM můžete nyní snadno přidávat a upravovat více pracovních offsetů. Kdykoli můžete otevřít novou stránku Vzor pracovního offsetu / Pracovní offset předloha a odeslat operace stávajícího nastavení stroje do více pracovních offsetů.

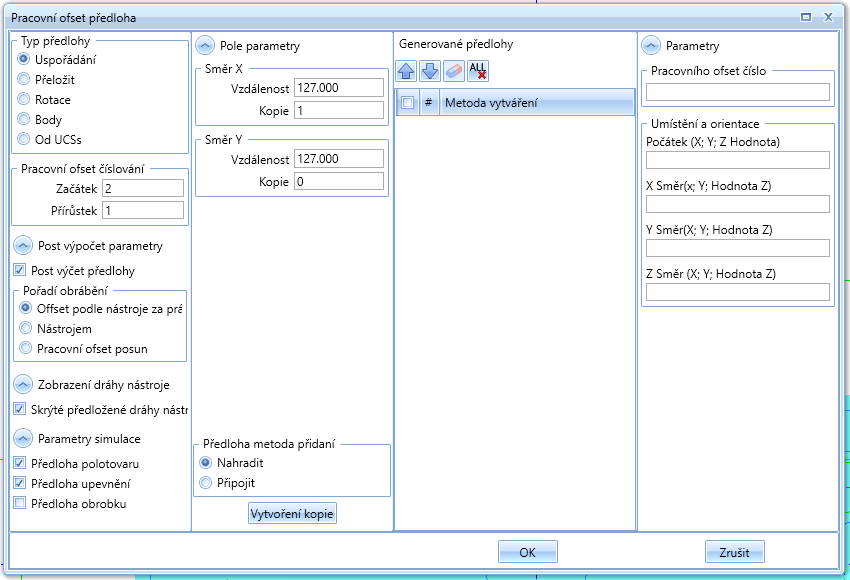

Toto dialogové okno umožňuje nastavit a upravit pořadí postingu použité ve výstupu a také ovládat vzor a rozestupy použité k ilustraci vzoru v grafické oblasti a simulaci. Číslo hlavního pracovního offsetu obrobku je původně nastaveno v dialogu Nastavení stroje při vytváření úlohy a lze jej kdykoli upravit.
V dialogovém okně Vzor pracovního offsetu obrobku (Pracovní offset předloha) jsou k dispozici různé typy vzorů, které přesně určují, kde se na stole stroje nachází jednotlivé offsety obrobku. Mezi tyto různé typy vzorů patří:
- Pole / Uspořádání - vytvoří vzor s definovaným intervalem vzdálenosti a počtem kopií podél osy X a/nebo Y.
- Přeložit - vytvoří vzor s definovaným počtem kopií pomocí metody Delta nebo Sketch/Enter.
- Otočit - vytvoří vzor s definovaným úhlovým intervalem a počtem kopií otočený kolem uživatelem definovaného bodu nebo linie (3D).
- Bod - vytvoří vlastní vzor tím, že umožňuje vybrat počáteční bod a různé koncové body pro umístění kopií v prostoru X, Y a Z.
- Ze souřadného systému / Od UCSs - vytvoří vzor na základě zvoleného UCS. Poloha nastavení stroje vzhledem k WCS bude určovat polohu kopií na vybraných UCS.
Můžete také seřadit pořadí operací obrábění v určitém pořadí. Různé kategorie pro nastavení pořadí obrábění zahrnují:
- Podle nástroje na pracovní offset - upřednostní dokončení všech operací využívajících stejný nástroj v rámci stejného pracovního offsetu před přechodem na další pracovní offset.
- Podle nástroje - upřednostní dokončení všech operací se stejným nástrojem, jednu operaci po druhé, ve všech pracovních offsetech (na všech posunutích počátku) před přechodem na další nástroj.
- Podle pracovního offsetu - dokončí všechny operace na jednom pracovním offsetu (s jedním posunutím počátku) před přechodem na další pracovní offset (na další posunutí počátku).
Toto jsou jen některé z možností, které jsou k dispozici v dialogovém okně Vzor pracovního offsetu. Tuto funkci si můžete vyzkoušet v programech BobCAD V34, BobCAM pro Solidworks V9 nebo v našem novém zásuvném modulu BobCAM pro Rhino V1.
Společnost BobCAD-CAM poskytuje CAD-CAM CNC softwarové produkty světovému výrobnímu průmyslu již více než 30 let. Díky schopnosti produktů automaticky generovat NC programový kód pro tak širokou škálu CNC řídicích systémů lze software BobCAD-CAM využít ke zvýšení produktivity CNC v mnoha aplikacích v leteckém a automobilovém průmyslu, ve výrobě forem, při obecném obrábění, při zpracování dřeva, ale také ve zdravotnictví, výrobě spotřebního zboží, hudebních nástrojů, zakázkové výrobě, obranném průmyslu a v mnoha dalších oblastech. Software BobCAD-CAM se rovněž používá ve vzdělávacích institucích po celém světě i pro nezávislé domácí hobby použití. Produkty zahrnují obráběcí technologie pro 2, 3, 4 a 5osé CNC frézování, pro programování routerů, vodní paprsek, plazmové a laserové stroje a také 2osé CNC soustruhy. BobCAD-CAM je modulární a umožňuje dílnám začít na nižší technologické úrovni a přidávat technologie podle potřeby, včetně doplňku BobART pro umělecké obrábění. Jedinečná technologie zahrnuje adaptivní vysokorychlostní obrábění i pro víceosé frézování a standardní frézování, což je ve světě softwaru CAD-CAM poprvé. BobCAD-CAM také poskytuje celou řadu kvalitních školicích produktů, které zahrnují regionální a online školicí kurzy nebo soukromá školení přizpůsobená konkrétním aplikacím. K dispozici jsou profesionální certifikace a víceúrovňová řešení podpory. Pro více informací nás kontaktujte přímo na telefonním čísle 702 866 540.
