TECH tip: Pokročilé hrubování

CAD CAM software  usnadňuje CNC programování

Dílny všech velikostí jsou tlačeny k rychlejšímu provádění úloh, rychlejšímu zpracování polotovarů a k provádění všeho za kratší dobu. Jak vám může CAM software pomoci zkrátit dobu natavování a zrychlit programování? Pokračujte v čtení týdenních Tech tipů, kde se dozvíte o funkcích, které můžete začít používat již dnes, abyste již zítra zrychlili.

Šablony CAM stromů

Uložte svůj CAM strom pro budoucí úlohy

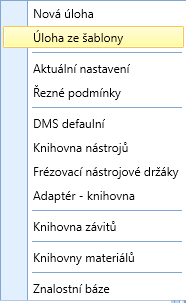

Šablony CAM stromu umožňují uživatelům uložit CAM strom předchozí úlohy a použít jej v budoucích projektech. Obrovská úspora času pro ty dílny, které standardizují svůj pracovní postup. Zachycení a opětovné použití nastavení, jako je nastavení polotovaru, nulová poloha, nástroje, funkce obrábění, operace a nastavení, je snadné pomocí šablon CAM stromů .

Optimalizujte své nastavení / upnutí

 Rychlejší změna úloh

Kde je to možné, použití standardního nastavení / upnutí zkracuje čas. Neexistuje žádná univerzální velikost, ale tam, kde můžete standardizovat pracovní upnutí, získáte okamžité zvýšení produktivity.

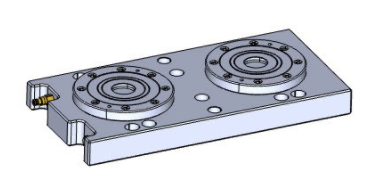

Přídavná zařízení desky, pracovní držení nulového bodu, modulární systémy pracovního držení a další nastavení rychlé výměny poskytují tolik potřebnou flexibilitu, která pomáhá rychleji expedovat díly z vaší dílny! Omezte dohady a standardizujte své nastavení / upnutí.

Standardizované nastavení může být stejně jednoduché jako vždy vytvoření standardního umístění pracovního offsetu podle typu používaných čelistí. Vytvoření konzistence ve vašem procesu je cílem dosáhnout zefektivnění pracovních postupů.

Sondování / Sonda

Automatizovat kvůli efektivitě

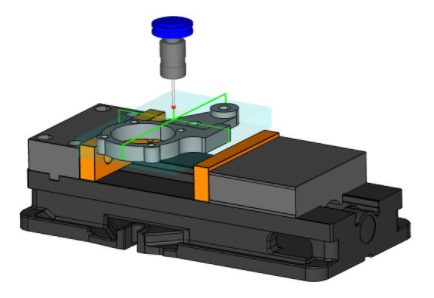

Jednou z nejpopulárnějších volbou při nákupu nových cnc strojů je sestava sondy. Automatizace dotyku s nástroji, získání pracovního offsetu, nastavení offsetů nástrojů a kontrola dílů jsou některé z pohybů, které přináší cnc sondování. Pokud má váš stroj sondu, použijte ji, pokud ji nemá, pořiďte si ji a použijte ji! Software CAM usnadňuje programování cnc sond, stejně jako usnadňuje vytváření G-kódu. Urychlete věci pomocí své geometrie k řízení cyklů snímání.

Pokročilé hrubování

Vaše strategie hrubování pro 3D modely

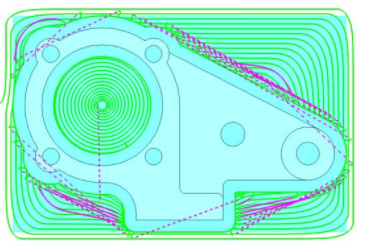

Co dělá pokročilé hrubování tak výkonnou operací dráhy nástroje? Ne všechny dráhy nástrojů jsou vytvořeny stejně, ani ne všechen rozpoznaný polotovvar. Mnoho operací dráhy nástroje BobCAD Frézování Professional zná polotovar, což je obrovská výhoda, zejména při hrubování. Pomocí definované geometrie polotovaru a vybraného obrobku mohou uživatelé urychlit programování dílů automatickým zaměřením se na materiál.

 Chcete eliminovat dráhu nástroje, která vyžaduje zanořovací pohyby?

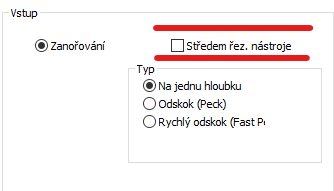

Operace BobCADu Pokročilé hrubování  má funkce dráhy nástroje, které programování jednoduše usnadňují. Pomocí nastavení zadávání Vstupu / Vnoření mohou uživatelé zrušit zaškrtnutí středového řezného nástroje. Tato možnost eliminuje dráhu nástroje vytvořenou na místech, která vyžadují, aby se nástroj vnořil do polotovaru vyžadujícího středový řezný nástroj.

Automatické dráhy nástrojů, jako je Pokročilé hrubování, zefektivňují pracovní postupy snížením míry geometrie, která je obvykle nutná pro doladění polotovaru, jako je vytváření hranic nebo „zakrytí povrchů“, aby se zabránilo vnořování nástrojů do prvků součásti.

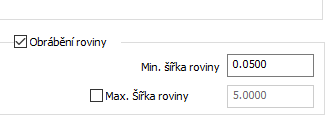

Zaměřte se na roviny

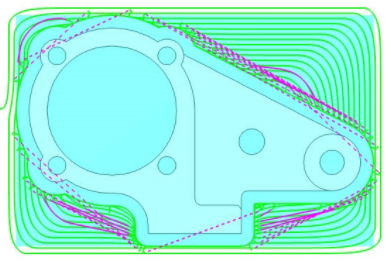

Pokud model má více úrovní „ramen“, jak můžete zajistit, aby byly během hrubovacího procesu zacíleny?  Je-li tato možnost zapnutá, vytvoří se další dráha nástroje na plochých oblastech vašich dílů.

Vysokorychlostní obrábění / HSM obrábění

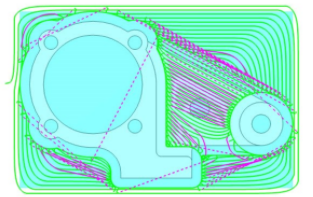

Zvyšte výkon s rychlejším posuvem obrábění. Tato široce přijímaná technologie dráhy nástroje je navržena tak, aby zrychlila pohyb nástroje. Jedním ze způsobů, jak toho dosáhnout, je trochoidní pohyb dráhy nástroje (plynulé přechody dráhy nástroje) řídící zapojení nástroje. Jak jinak může pomoci CAM  software věci urychlit.

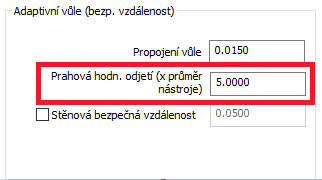

Použijte nastavení spojení pro adaptivní vůle / bezpečné vzdálenosti pro  zmenšení nebo eliminaci odjetí nástroje nahoru / pohybu dolů pro přemístění. Pomocí prahové hodnoty pro odjetí můžete nástroj přinutit k přemístění a přitom držet nástroj dole, narozdíl od pohybu do bezpečné vzdálenosti.

Výběr upínání / přípravku a vyhýbání se mu

Vyhýbejte se upínání / přípravkům bez použití hranic.

Upnutí polotovaru a vyhýbání se upínkám / upínacím přípravkům je při použití pokročilého nastavení mnohem jednodušší proces.

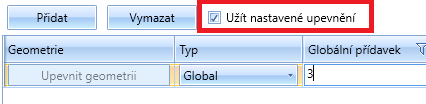

Pomocí pokročilého nastavení přídavku můžete vybrat vlastnosti /funkce dílů, u kterých chcete ponechat vlastní velikost přídavku, nebo se jim všem dohromady chcete vyhnout. Výběr geometrie dílu se používá k zanechání dalšího polotovaru / přídavku a výběr geometrie upínání / přípravku se používá, aby jsme se mu vyhnuli. Zaškrtněte políčko pro použití nastavení upínání / přípravku, abyste se vyhnuli vybranému upínacímu zařízení z CAM stromu.

Vyzkoušejte pokročilé hrubování v BobCAD-CAM V33 ještě dnes!

Tech tip je týdenní blog, který se věnuje nejčastějším otázkám a oblastem zájmu, které jsme během minulého týdne slyšeli od uživatelů softwaru BobCAD pro CNC. Zákazníci i budoucí zákazníci jsou vítáni, když zanechají komentář k tomu, co by zde rádi viděli v příštím Tech tipu.

BobCAD-CAM poskytuje CAD-CAM CNC softwarové produkty  celosvětovému zpracovatelskému průmyslu již více než 30 let. Software BobCAD-CAM můžete nalézt v mnoha odvětvích, kde zvyšuje produktivitu CNC pro mnoho aplikací. Můžete se s ním setkat v letectví, automobilovém průmyslu, výrobě, výrobě forem, obecném obrábění, dřevozpracujícím a lékařském průmyslu, ve výrobě spotřebního zboží, hudebních nástrojích, zakázkové výrobě, ve zbrojním průmyslu a ve mnoze dalších odvětví díky schopnosti produktu automaticky generovat NC programovací kód pro širokou škálu CNC řídících systémů. Software BobCAD-CAM se také nachází ve vzdělávacích institucích po celém světě a také v nezávislém domácím použití. Mezi produkty patří technologie obrábění pro 2, 3, 4 a 5osé CNC frézování, routr, , vodní paprsek, plazmové a laserové stroje a také 2osý CNC soustruh. BobCAD-CAM je modulární a umožňuje dílnám začít na i na nižžší technologické úrovni a přidávat technologie podle potřeby, včetně doplňku BobART pro umělecké obrábění. Unikátní technologie zahrnuje adaptivní vysokorychlostní obrábění, víceosé frézování a routr,.. BobCAD-CAM také poskytuje řadu kvalitních vzdělávacích produktů, které zahrnují regionální a online školicí kurzy nebo soukromé konzultace přizpůsobené konkrétním aplikacím konkrétního zákazníka. K dispozici jsou profesionální certifikace a víceúrovňová řešení podpory. Další informace získáte přímo na  čísle 702 866 540.
