TECH tip: DETEKCE OTEVŘENÝCH OKRAJŮ / HRAN
Tech tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozího týdne od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech tipu.
Nová možnost Detekovat otevřené hrany umožňuje řídit, jak se budou zpracovávat otevřené hrany na vybrané geometrii povrchu. V minulosti funkce vytvářely dráhu nástroje, která přivedla nástroj až k hraně, aniž by se zabývala tím, zda má geometrie otevřené hrany, či nikoli. Aby bylo možné přesunout nástroj přes otevřené hrany, musela být vytvořena a vybrána drátěná geometrie, která vedla nástroj přes hrany. Nyní, díky nové možnosti Detekovat otevřené hrany v dialogovém okně Výběr geometrie prvku pro 2osé frézování, stačí zaškrtnout políčko, aby se nástroj pohyboval přes otevřené hrany, nebo jej nechat nezaškrtnuté, aby nástroj tyto hrany nepřekračoval. Další možnost, která vám ušetří ještě více času!

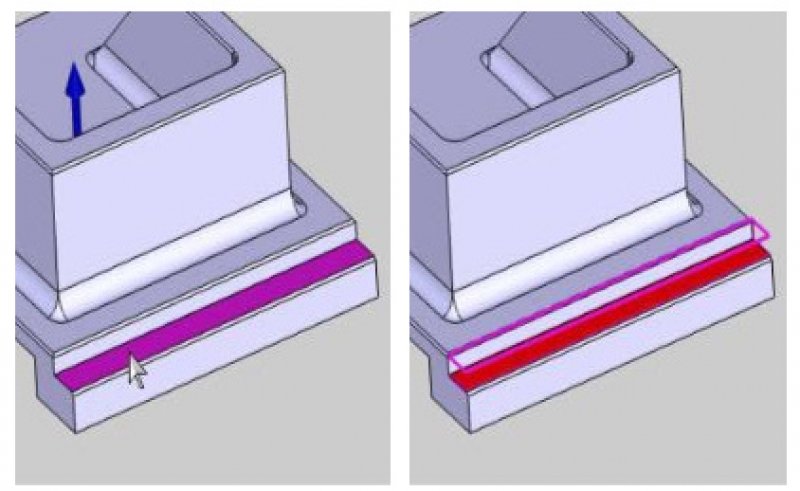

Níže uvedený příklad představuje nový výběr geometrie pro možnost Detekovat otevřené hrany. Výběrem povrchu dna otevřené kapsy může nyní BobCAD detekovat otevřené oblasti této kapsy. Dříve byste museli extrahovat hrany povrchu, aby se z nich stala drátěná geometrie, a poté upravit čáry otevřené kapsy na přerušované čáry, aby BobCAD rozpoznal, kde se nachází otevřená oblast. Všechny tyto kroky již nejsou potřeba. Nyní stačí vybrat povrchy dna, které se mají opracovat, a v okně pro zadávání dat zaškrtnout políčko Detekovat otevřené hrany.

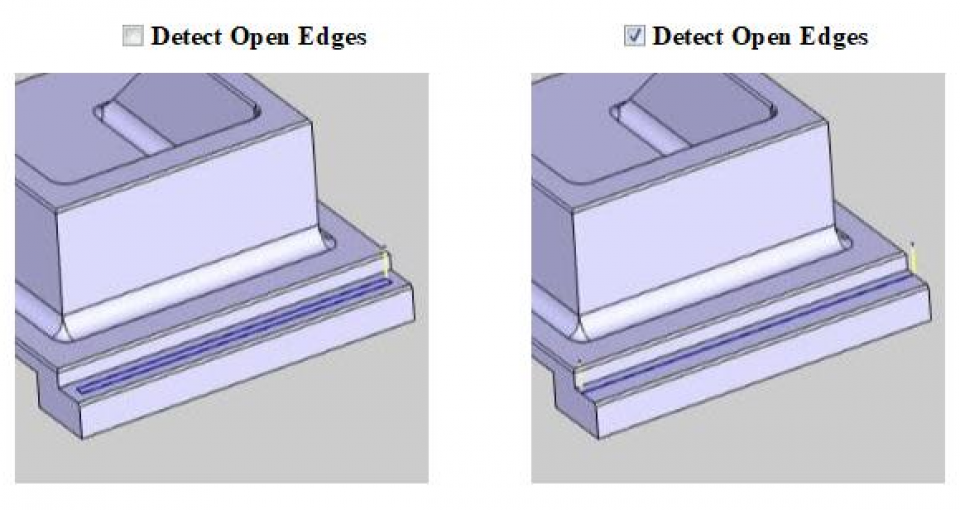

Níže uvedený příklad zobrazuje dráhu nástroje, když je není vybrána možnosti Detekce otevřených hran, a poté, když je vybrána možnost Detekce otevřených hran. První dráha nástroje začíná uvnitř kapsy a neprochází zcela vně otvřené oblasti. Tímto zůstanou nedokončené oblasti v rozích této kapsy, které je třeba ještě obrobit. Ve druhé dráze nástroje začne nástroj mimo kapsu, aby se postaral o tento zbývající materiál v rozích. Nová možnost Detekovat otevřené hrany umožňuje používat všechny pokročilé možnosti kapsy, včetně možností vysokorychlostního obrábění a adaptivního hrubování.
Díky nové funkci Detekce otevřených okrajů za vás BobCAD nyní automaticky vygeneruje rutinu otevřené kapsy!
Společnost BobCAD-CAM poskytuje CAD-CAM CNC softwarové produkty světovému výrobnímu průmyslu již více než 30 let. Díky schopnosti produktů automaticky generovat NC programovací kód pro tak širokou škálu CNC řídicích systémů lze software BobCAD-CAM využít pro zvýšení produktivity CNC v mnoha aplikacích v leteckém a automobilovém průmyslu, ve výrobě forem, při obecném obrábění, při zpracování dřeva, ale také ve zdravotnictví, výrobě spotřebního zboží, hudebních nástrojů, zakázkové výrobě, obranném průmyslu a v mnoha dalších oblastech. Software BobCAD-CAM se rovněž používá ve vzdělávacích institucích po celém světě i pro nezávislé domácí hobby použití. Produkty zahrnují obráběcí technologie pro 2, 3, 4 a 5osé CNC frézování, vodní paprsek, plazmové a laserové stroje a také 2osé CNC soustruhy. BobCAD-CAM je modulární a umožňuje dílnám začít na nižší technologické úrovni a přidávat technologie podle potřeby, včetně doplňku BobART pro umělecké obrábění. Jedinečná technologie zahrnuje adaptivní vysokorychlostní obrábění i víceosé frézování, což je jedinečné ve světě softwaru CAD-CAM. BobCAD-CAM také poskytuje řadu kvalitních školicích produktů, které zahrnují regionální a online školicí kurzy nebo soukromá školení přizpůsobená konkrétním aplikacím. K dispozici jsou profesionální certifikace a víceúrovňová řešení podpory. Pro více informací nás kontaktujte přímo na telefonním čísle +420 702-866-540.
