TECH tip: CAM KNIHOVNY

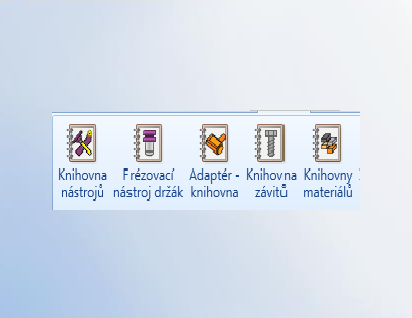

BobCAD-CAM má CAM knihovny pro všechny stránky vašich parametrů frézování a soustružení. CAM knihovny pomáhají každodenně obsluze stroje s ukládáním a poskytováním rychlého přístupu k programování důležitých dat. Vytvářejte nové, upravujte je a vyvolávejte je z knihoven nástrojů, držáků, adaptérů, závitů nebo materiálů.
Knihovna nástrojů
Knihovna nástrojů obsahuje všechny dostupné systémové nástroje založené na hlavních kategoriích - Vrtání, Frézování, Soustružení, Laser, Plasma a Vodní paprsek. Toto dialogové okno slouží k přidávání, mazání a úpravám nástrojů. Můžete také načíst informace o nástroji z dříve uloženého souboru. Na levé straně dialogového okna je seznam podporovaných typů nástrojů. Pravá strana obsahuje seznam parametrů nástroje pro každý nástroj.
Knihovna držáků nástrojů
Knihovna držáků frézovacích nástrojů se používá k vytváření a úpravám držáků nástrojů a upínacích trnů. Každá kategorie vlevo určuje typ držáku nástroje a každý trn, který patří do této kategorie, je zobrazen vpravo. Držáky / upínací trny mohou být přidruženy k nástroji pro účely simulace.
Knihovna adaptérů
Knihovna adaptérů se používá k definování všech adaptérů, které jsou k dispozici v systému pro upevnění soustružnických nebo frézovacích nástrojů (poháněné nástroje) na revolverovou hlavu frézovacího stroje (nebo soustruhu s poháněnými nástroji).
Definice adaptéru - v BobCAD-CAM je to zařízení, které se používá k připevnění soustružnických nebo frézovacích nástrojů k revolverové hlavě soustruhu. Adaptér je připevněn k revolverové stanici a jeden nebo více nástrojů je připojeno k adaptéru. Adaptérem může být také nazýván držák nástroje nebo montážní blok nástroje (také známý jako nástroje VDI nebo BMT). Adaptéry mohou držet jeden nebo více nástrojů v jedné nebo více orientacích na fyzickém stroji. Každý adaptér buď drží statické soustružnické nástroje, nebo se používá k poháněným (frézovacím) nástrojům.
Knihovna závitů
Knihovna závitů obsahuje všechny dostupné velikosti systémových závitů. Toto dialogové okno slouží k přidání nebo úpravě parametrů závitů. Můžete vytvořit nové skupiny a definovat vlastní sadu závitů nebo velikosti závitů, které nejčastěji používáte.
Knihovna materiálů polotovaru
Knihovna materiálů polotovaru obsahuje všechny informace o dostupných materiálech polotovaru. Můžete vytvářet a upravovat skupiny materiálů, které obsahují více typů materiálů. Typy materiálu lze také vytvářet, upravovat a přidávat do seznamu materiálů. Seznam materiálů seskupuje materiály podle označení a uvádí je v abecedním pořadí.
Posuvy a rychlosti pro každý typ materiálu jsou plně nastavitelné a tyto parametry se nastavují v dialogovém okně Posuv a rychlosti, které se zobrazí, když kliknete na Přidat materiál nebo Upravit materiál v dialogovém okně Knihovna materiálů polotovaru.
Všechny úlohy obsahují ve stromu položku Materiál polotovaru, který definuje základní materiál, ze kterého je díl vyříznut. Vybraný typ materiálu se používá pro automatický výpočet posuvů a rychlostí v Průvodci CAM.
