TECH tip: 4osé frézování

Software CAM, který  který pomáhá dílnám rychleji vyrábět a programovat 4osé úlohy.

Zeptejte se sami sebe, co mohu naprogramovat za 30 minut nebo i méně?

Pokračujte ve čtení Technického tipu tohoto týdne a dozvíte se o 4osých tipech, které vám ušetří čas při programování, čas cyklu nebo obojí!

Nejlepší 4osé funkce CAM softwaru , které věci jednoduše zrychlí.

#1 - Sondování

Zrychlete to pomocí sondy. Pokud váš stroj tuto možnost má, použijte ji! Začlenění sondovacích cyklů jako součást obrábění, před, během nebo po něm je jedním z nejrychlejších způsobů, jak zvýšit produkci dílny. Dotýkejte se nástrojů, vybírejte pracovní ofsety nebo kontrolujte features (funkce) součásti, použijte CAM software  k programování cyklů sondování, přidejte si simulaci pro vizuální kontrolu pohybu sondy, ale také si zpřístupněte výběr geometrie pro řízení vašich cyklů snímání.

#2 - Vyhněte se geometrii upnutí

Definice upínacích prvků umožňuje více než jen simulaci. Použijte geometrii upínacího přípravku jako vyhýbací plochy, abyste eliminovali vytváření nežádoucí dráhy nástroje. Programujte kratší doby cyklu s automatickým vyhýbáním se upínacím prvkům při vytváření 3D dráhy nástroje.

#3 - Lepší polotovar

Použijte polotovar operace  k definování 3D hranic pro většinu drah nástroje operací frézování profesional. Vytvořte a vyberte 3D model jako polotovar nebo vyberte STL exportovaný ze simulace. Polotovar operace se používá k omezení dráhy nástroje, což umožňuje uživatelům definovat „ve 3D“, na jaký základní materiál se má zaměřit během hrubovacích, předdokončovacích nebo dokončovacích operací.

#4 - Příčné vrtání

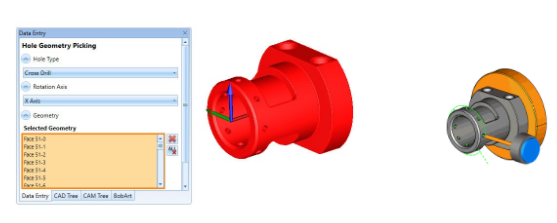

Tato 4osá specifická operace vrtání využívá střed otáčení jako mezní bod pro automatizaci výběru díry. Vyberte obrobek a nechte BobCAD najít a naprogramovat díry ke středové ose. Tato funkce vrtání skutečně zrychluje 4osé vrtání.

#5 Indexování

Polohujte obrobek k „Zarovnejte osu Z“ pomocí indexových systémů. Vyberte referenční geometrii nebo vyberte UCS (uživatelský souřadnicový systém) jako umístění indexu. Funkce obrábění podřízené indexovému systému jsou kolmé k tomuto indexovému systému . Umožňuje uživatelům definovat jednu polohu indexu a načíst více operací obrábění, aniž by museli definovat polohu indexu pro každou operaci.


#6 Skupiny nabalení

Rychlé programování profilů, kapes, otvorů, textových prvků na průměru. Skupiny nabalení používají substituci os k „převedení“ standardních 2 a 3osých funkcí/prvků obrábění na 4osý kód. Do stromu CAM vložte skupinu nabalení a definujte požadovaný obalovaný průměr.

#7 Vzory drah nástrojů

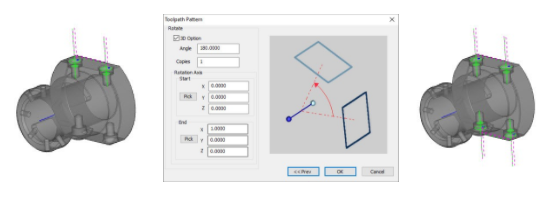

Vytvářejte kopie dráhy nástroje pomocí vzorů dráhy nástroje. Funkce umožnuje uživatelům naprogramovat funkce (prvky) obrábění a vytvořit vzor pro ostatní. Pomocí  3D rotační vzorů dráhy nástroje BobCADu mohou uživatelé vytvářet kopie svých drah nástrojů na více místech na základě jejich zadání vzoru. Vzory dráhy nástroje jsou omezeny na jeden pracovní offset, je to rychlý způsob duplikace funkcí (prvků) obrábění.

#8 Rozpoznání děr

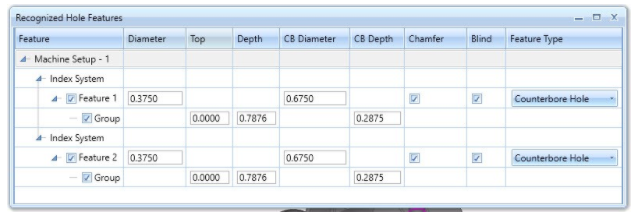

Vyhledávejte a obrábějte otvory rychleji pomocí funkce Rozpoznávání děr a znalostní báze, která řídí rozhodování o nástrojích, nastaveních a operacích. Vrtané díry ještě rychleji - definujte indexové systémy na více místech, funkce Rozpoznání děr najde a naprogramuje funkce děr pro každý indexový systém. To funguje i pro více pracovních offsetů.

Přidali jste čtvrtou osu k CNC frézce, abyste urychlili výrobu, ale proč ji nevyužíváte tak, jak jste si mysleli? Než jste si pořídili 4. osu, pravděpodobně jste mysleli na jedno nebo více výrobních úzkých míst.

Omezte manipulaci s díly/obrobky

Použitím své 4. osy mohu snížit počet ustavení. Místo toho, abych musel s dílem pohybovat , mohu použít svou 4. osu a indexovat díl do polohy.

Produkujte více dílů v jednom ustavení

Pomocí své 4. osy mohu vytvořit vlastní upínací přípravek, který pojme více dílů najednou. Nejenže tím snížím manipulaci s díly, ale mohu naprogramovat více dílů najednou.

Použití kterékoli z výše uvedených funkcí nebo jejich kombinace vám umožní snížit manipulaci s díly, zkrátit dobu programování a zvýšit počet zpracování dílů.

Naučte se používat výše uvedené funkce a mnoho dalšího na školeních BobCADu.  Přihlaste se a získejte dovednosti s BobCADem!

Vyzkoušejte BobCAD-CAM V33 ještě dnes!
