TECH tip: 3 ZPŮSOBY ODJEHLOVÁNÍ DÍLŮ POMOCÍ CAD CAM

Tech tip je blog, který se zabývá nejčastějšími dotazy a problémy, které jsme slyšeli během předchozího týdne od uživatelů softwaru BobCAD CNC. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář o tom, co by chtěli vidět v následujícím Tech infu

Chcete lépe vypadající díly, se kterými se bezpečněji manipuluje? Odstraňování otřepů z dílů pomocí zkosení nebo sražení hran je skvělý způsob, jak toho dosáhnout, ale je tu jeden problém..... Mohou být obtížně programovatelné, jejich nastavení je časově náročné a dosud chyběla automatizace.

Nová dráha nástroje BobCAD pro odstraňování otřepů usnadňuje vytváření těchto historicky obtížných prvků obrobků. Podívejme se na 3 příklady, jak nová dráha nástroje pro odstraňování otřepů usnadňuje každému programování.

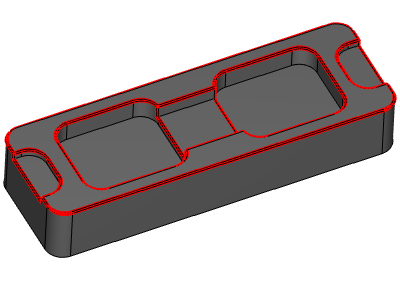

#1: Víceúrovňové kapsy a profily

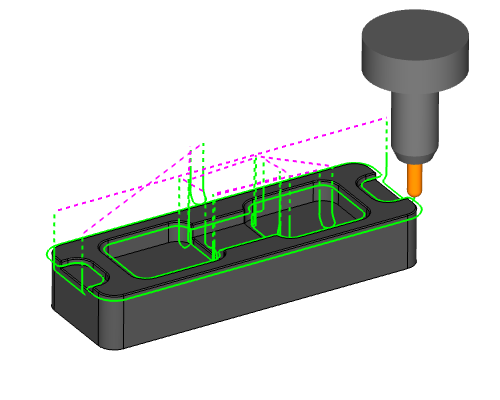

Odstraňování otřepů (odjehlování) je ideální volbou pro kapsy a profily v různých úrovních Z. Proč? Protože je založeno na modelu s integrovanou kontrolou kolizí. To znamená, že vyberete model, definujete velikost úkosu nebo koutové hrany a stisknete tlačítko vypočítat. Tato dráha nástroje udělá vše ostatní za vás. Odpadá tak nutnost používat rozšíření dráhy nástroje pro ořezávání zpětných profilů nebo nastavování polohy nástroje pro pokles frézy, aby se nepřibližovala ke stěnám. Pomocí jedné funkce obrábění můžete odjehlit (odstranití otřepy) ze všech hran součásti zaoblením nebo zkosením.

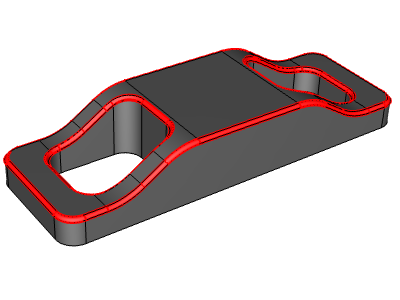

#2: 3osé zkosení a zaoblení

Náš další příklad je příklad, se kterým se setkáte po povrchovém obrábění jakéhokoli dílu. V minulosti bylo třeba při programování takovýchto zlomů hran trochu kreativity. Možná jste si vytvořili vlastní dráhu středové čáry nebo použili strategii, jako je ekvidistantní odsazení s vodicími křivkami, abyste se vypořádali s těmito složenými křivkami. Bez ohledu na váš pracovní postup bylo programování takovýchto funkcí pro dosažení požadovaných výsledků časově náročné.

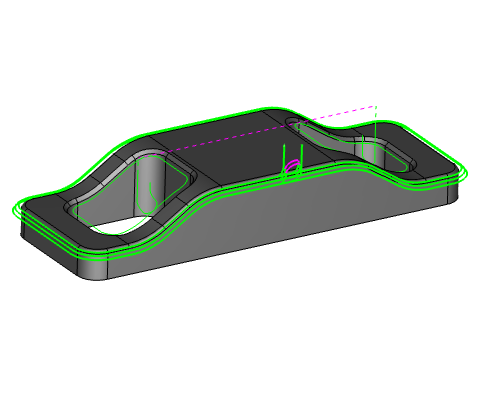

Použití nové dráhy nástroje Odstraňování otřepů pro vytváření 3D zkosení / zaoblení je mnohem jednodušší. Stačí si vybrat model, definovat požadovanou velikost sražení a nechat software udělat zbytek za vás.

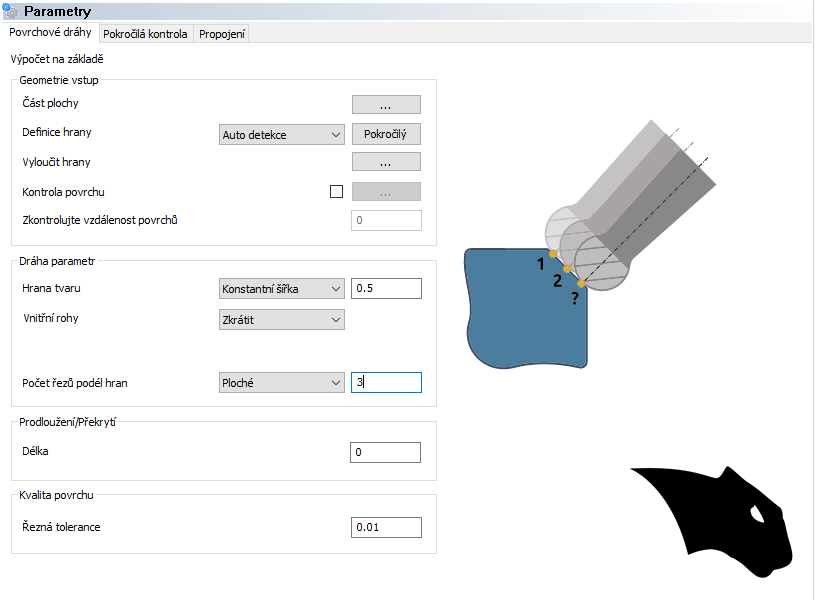

Můžete si vybrat mezi automatickou detekcí hran nebo uživatelskou detekcí, kde si můžete vybrat, které hrany chcete odjehlit (srazit).

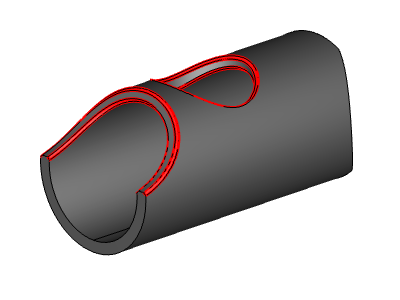

#3: Průsečíky a podříznutí

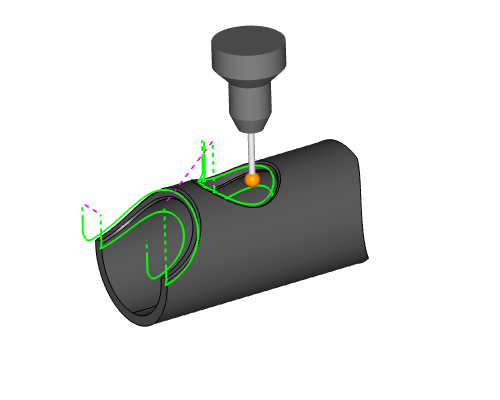

V našem posledním příkladu chceme změnit nástroj z kulové frézy na frézu kuličkovou ("lízátko"), abychom umožnili podřezávání. Přestože stále programujeme ve 3 osách, fréza lollipop nám umožňuje dosáhnout na vlastnosti dílů, které bychom s kulovou frézou nemohli dosáhnout.

Nová dráha nástroje Odjehlování je ideální volbou pro odjehlování příčných průsečíků otvorů. Stačí vybrat model a nechat tuto novou dráhu nástroje udělat zbytek, díky čemuž je odjehlování (srážení) hran křížících se otvorů bezproblémové. Pokud jste se v minulosti potýkali s dráhami nástrojů založenými na povrchu, bude pro vás odjehlování mnohem snazší.

Tady máte 3 způsoby, jak můžete použít novou dráhu nástroje BobCAD pro odstraňování otřepů pro odjehlování (srížení) hran a zaoblení.

Odstraňování otřepů u dílů na stroji. bez kolizí, automatické najetí/vyjetí, 3osé zkosení, 3osé zaoblení, řezání podkosení a další! Tato dráha nástroje podporuje srážení/odjehlování hran ve 4 a 5 osách, o kterém si povíme jindy.

 Chcete si to vyzkoušet sami? Stáhněte si BobCAM pro SOLIDWORKS V9 a NOVÝ BobCAD V34!
