TECH tip: 2D FRÉZOVÁNÍ, KTERÉ ZKRACUJE ČAS

Při 2D obrábění je programování profilů jednou z nejčastějších operací dráhy nástroje. Snadno se nastavují a mohou mít možnosti, o kterých jste nevěděli. Čtěte dále a dozvíte se o třech možnostech profilů, které můžete využít buď  k úspoře času programování, nebo času cyklu.

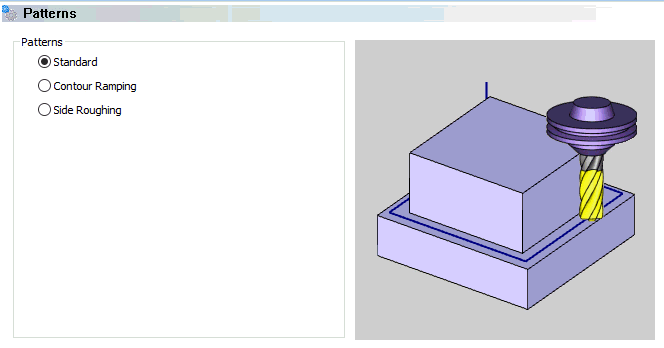

Co je to profilová operace?

Je to funkce obrábění ve 2 osách, která se používá k "následování" prvků dílu. Podporuje otevřené i uzavřené tvary, používá se pro hrubování i dokončování.

Jaký druh geometrie podporuje?

Jako funkce dvouosého obrábění podporuje 2D geometrii. Vyberte geometrii "drátěného rámu" nebo hrany povrchu pro řízení profilových drah nástrojů.

Podporuje profilová operace kompenzaci řezu frézování?

Ano, máte více možností kompenzace průměru nástroje. Můžete si vybrat mezi kompenzací, bez kompenzace (řezání na střed), systémovou kompenzací (BobCAD provede kompenzaci o polovinu průměru frézy) a strojní kompenzací (G41 / G42).

3 funkce pro úsporu času:

  • Rozšíření vs. úprava geometrie
  • Minimalizovat odjetí
  • Zig Zag boční hrubování

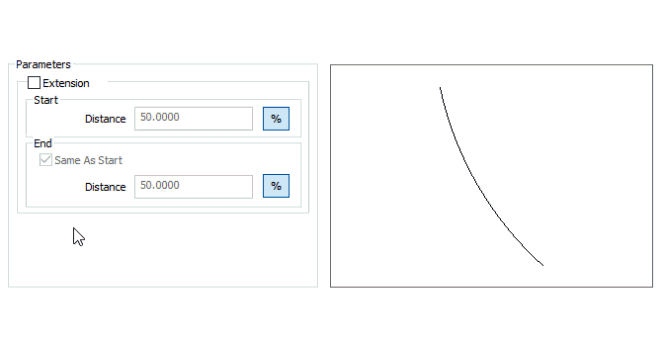

#1 Zkrácení doby programování pomocí prodloužení.

Při výběru obráběcích prvků pro profily je běžné upravovat geometrii. Buď omezit/oříznout místo, kam fréza zasahuje, nebo prodloužit za samotný prvek dílu. Jedním ze způsobů, jak můžete práci urychlit, je přestat upravovat geometrii a používat rozšíření. Toto zaškrtávací políčko umožňuje uživatelům prodloužit nebo oříznout profily o určitou vzdálenost nebo procento nástroje. Obrovsky šetří čas a eliminuje nebo omezuje úpravy geometrie.

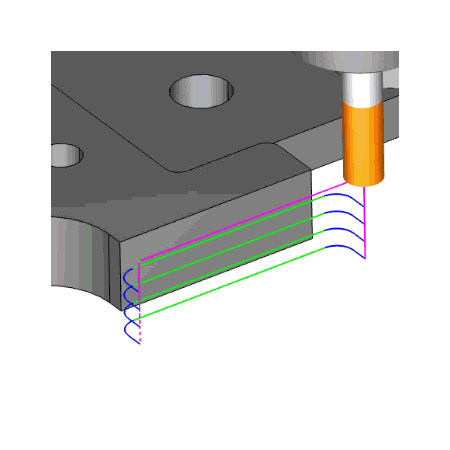

#2 Udržovat nástroj dole s minimalizací odjetí /zatahování

Při obrábění dvouosých profilů s více hloubkami nástroj ve výchozím nastavení po každé hloubce řezu přejede do bezpečné vzdálenosti. Tento pohyb nahoru dolů může v dílenských aplikacích zbytečně prodlužovat dobu cyklu. Pro zvýšení efektivity je žádoucí odstranit pohyb nahoru dolů. To je to, co u dvouosých profilů dělá minimalizace odjetí / zatahování nebo běžné nazývané "udržování nástroje dole". Pomocí zaškrtávacího políčka tuto možnost zapněte, abyste eliminovali dodatečný pohyb nahoru dolů.

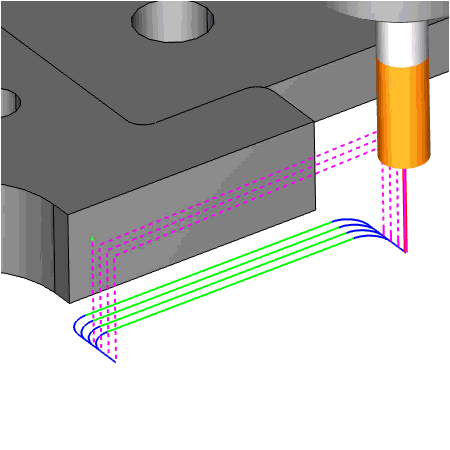

#3 Obrábění profilů s bočním hrubováním cik cak

Vyčištění materiálu od ramen, výstupků a od stěn někdy vyžaduje více než jeden průchod v XY, aby se vyčistil všechen materiál. Boční hrubování je operace, kterou můžete provádět při obrábění profilů. Jedním ze způsobů, jak ušetřit čas cyklu, je udržovat nástroj v materiálu a mimo vzduch. Použití cik cak bočního hrubování vám dává více možností, jak vjet do 2D profilů. Zapnutím této možnosti se dosáhne řezání ve dvou směrech, čímž se eliminuje zpětný posun a čas potřebný pro práci se vzduchem při jednosměrném bočním hrubování. S bočním hrubováním cik cak se vám podaří rychleji vyrobit více dílů.

Chcete-li se dozvědět o všech způsobech, kterými BobCAD pomáhá programátorům CNC zkrátit dobu cyklu/programování, zavolejte na číslo 702 866 540  a promluvte si s  CAD CAM profesionálem. Nebo vyzkoušejte tyto funkce, které šetří čas. Kliknutím sem si stáhnete verzi V33

Tech tip je blog, který se zabývá některými z nejčastějších otázek a zájmů, které v průběhu slýcháme od uživatelů CNC softwaru BobCAD. Zákazníci i budoucí zákazníci jsou více než vítáni, když zanechají komentář k tomu, čím by se chtěli zabývat v následujícím tech tipu.


BobCAD-CAM poskytuje CAD-CAM CNC softwarové produkty  celosvětovému zpracovatelskému průmyslu již více než 30 let. Software BobCAD-CAM můžete nalézt v mnoha odvětvích, kde zvyšuje produktivitu CNC pro mnoho aplikací. Můžete se s ním setkat v letectví, automobilovém průmyslu, výrobě, výrobě forem, obecném obrábění, dřevozpracujícím a lékařském průmyslu, ve výrobě spotřebního zboží, hudebních nástrojích, zakázkové výrobě, ve zbrojním průmyslu a ve mnoze dalších odvětví díky schopnosti produktu automaticky generovat NC programovací kód pro širokou škálu CNC řídících systémů. Software BobCAD-CAM se také nachází ve vzdělávacích institucích po celém světě a také v nezávislém domácím použití. Mezi produkty patří technologie obrábění pro 2, 3, 4 a 5osé CNC frézování, routr, , vodní paprsek, plazmové a laserové stroje a také 2osý CNC soustruh. BobCAD-CAM je modulární a umožňuje dílnám začít na i na nižžší technologické úrovni a přidávat technologie podle potřeby, včetně doplňku BobART pro umělecké obrábění. Unikátní technologie zahrnuje adaptivní vysokorychlostní obrábění, víceosé frézování a routr,.. BobCAD-CAM také poskytuje řadu kvalitních vzdělávacích produktů, které zahrnují regionální a online školicí kurzy nebo soukromé konzultace přizpůsobené konkrétním aplikacím konkrétního zákazníka. K dispozici jsou profesionální certifikace a víceúrovňová řešení podpory. Další informace získáte přímo na  čísle 702 866 540.
