TECH tip: REPORTING

Reporting - vytváření zpráv

BobCAD-CAM má mnoho možností vytváření sestav pro efektivní prohlížení a úpravy informací pro úlohy obrábění. Zdokumentování vašeho programovacího procesu s živou zpětnou vazbou při dolaďování funkcí dráhy nástroje je k dispozici v mnoha formách. Plovoucí CAM strom, listy nastavení, přiřazení nástrojů, zprávy o zaříznutích a kolizích, operace přesunu a statistika sekvence: vše vytvořeno automaticky a snadno přístupné v jakékoli fázi obrábění.

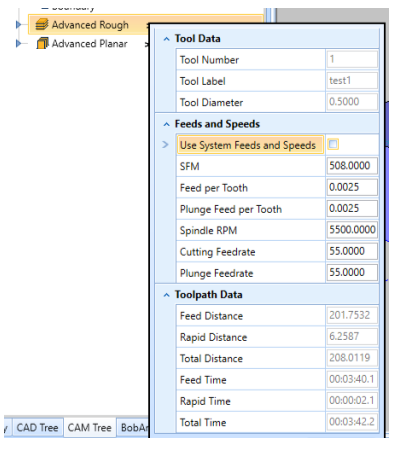

Plovoucí nabídka CAM stromu

Nové plovoucí nabídky stromu CAM jsou užitečné při změně určitých parametrů jakékoli operace ve stromu CAM. Poskytují způsob, jak rychle zobrazit informace, které můžete snadno nalézt. Poskytují také způsob, jak upravit některé hodnoty bez nutnosti otevírat dialogové okno a hledat je v tomto dialogu. Plovoucí nabídky CAM stromu pomáhají zákazníkům šetřit čas při prohlížení a dále při úprách potřebných informací o rychlosti posuvu, otáčkách vřetena a dalších datech pro každou operaci vytvořenou v BobCAD-CAM.

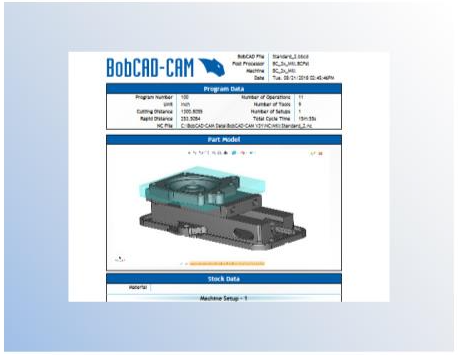

Seřizovací listy

Listy nastavení vytvořené v BobCADu jsou užitečné pro tisk pro ostatní členy společnosti, kde získáte příslušné informace o úloze obrábění. Některé důležité informace v listu nastavení zahrnují celkovou dobu cyklu, počet nástrojů, přiřazení nástrojů pro každou operaci a dobu cyklu pro každou jednotlivou operaci. Seřizovací listy jsou možné pro všechny typy úloh: frézování, soustružení, soustružnicko - frézovací modul, laser, plazma, vodní paprsek a drátové řezání (Wire - EDM).

Přiřazení nástroje

Knihovna nástrojů obsahuje všechny dostupné systémové nástroje založené na hlavních kategoriích Vrtání, Frézování, Soustružení, Laser, Plasma a Vodní paprsek. Toto dialogové okno slouží k přidávání, mazání a úpravám nástrojů. Můžete také načíst informace o nástroji z dříve uloženého souboru. Na levé straně dialogového okna je seznam podporovaných typů nástrojů. Pravá strana obsahuje seznam parametrů nástroje pro každý nástroj. Věnování času vytvoření všech nástrojů ve vašem skladu může výrazně urychlit proces vytváření funkcí frézování. Poté můžete přidat nástroje do zásobníku a rychle vytvořit ekvivalent zásobníku nástrojů pro každou úlohu. Seznam nástrojů Zásobníku nástrojů lze uložit do souboru pro opakované použití.

Zprávy o kolizích a zaříznutích

Zprávy o kolizích a zaříznutích umožňují zákazníkům, jak se vyhnout zaříznutí nástroje do dílu a kolizi držáku nástroje s ním. Tyto zprávy vám také pomohou zkontrolovat povrchy na 3D modelech v pracovním prostoru. Nyní existuje možnost upnutí, která zajistí, že se každý nástroj vyhne upnutí také v rámci obráběcí úlohy. V rámci simulace obrábění existuje také zpráva, která ukazuje, zda v každé operaci nedochází ke kolizím nebo zaříznutím. Tyto funkce poskytují možnost definovat další hodnoty vůle nástroje, které se použijí navíc k vybranému nastavení Kontrola drážky, a vyhnout se všem drážkám a kolizím. Tyto možnosti hlášení mohou být velmi užitečné při maximálním využití softwarového programu BobCAD-CAM.

Vyzkoušejte tyto nové možnosti vytváření přehledů v BobCAD-CAM V33 ještě dnes!

BobCAD-CAM poskytuje CAD-CAM CNC softwarové produkty  celosvětovému zpracovatelskému průmyslu již více než 30 let. Software BobCAD-CAM můžete nalézt v mnoha odvětvích, kde zvyšuje produktivitu CNC pro mnoho aplikací. Můžete se s ním setkat v letectví, automobilovém průmyslu, výrobě, výrobě forem, obecném obrábění, dřevozpracujícím a lékařském průmyslu, ve výrobě spotřebního zboží, hudebních nástrojích, zakázkové výrobě, ve zbrojním průmyslu a ve mnoze dalších odvětví díky schopnosti produktu automaticky generovat NC programovací kód pro širokou škálu CNC řídících systémů. Software BobCAD-CAM se také nachází ve vzdělávacích institucích po celém světě a také v nezávislém domácím použití. Mezi produkty patří technologie obrábění pro 2, 3, 4 a 5osé CNC frézování, routr, , vodní paprsek, plazmové a laserové stroje a také 2osý CNC soustruh. BobCAD-CAM je modulární a umožňuje dílnám začít na i na nižžší technologické úrovni a přidávat technologie podle potřeby, včetně doplňku BobART pro umělecké obrábění. Unikátní technologie zahrnuje adaptivní vysokorychlostní obrábění, víceosé frézování a routr,.. BobCAD-CAM také poskytuje řadu kvalitních vzdělávacích produktů, které zahrnují regionální a online školicí kurzy nebo soukromé konzultace přizpůsobené konkrétním aplikacím konkrétního zákazníka. K dispozici jsou profesionální certifikace a víceúrovňová řešení podpory. Další informace získáte přímo na  čísle 702 866 540.

Zanechte komentář

(Vaše e-mailová adresa nebude nikde zveřejněna.)

Položky označené * jsou povinné.

Tech tip je týdenní blog, který se věnuje nejčastějším otázkám a oblastem zájmu, které jsme během minulého týdne slyšeli od uživatelů softwaru BobCAD pro CNC. Zákazníci i budoucí zákazníci jsou vítáni, když zanechají komentář k tomu, co by zde rádi viděli v příštím Tech tipu.
